Теплоизоляционный составной блок

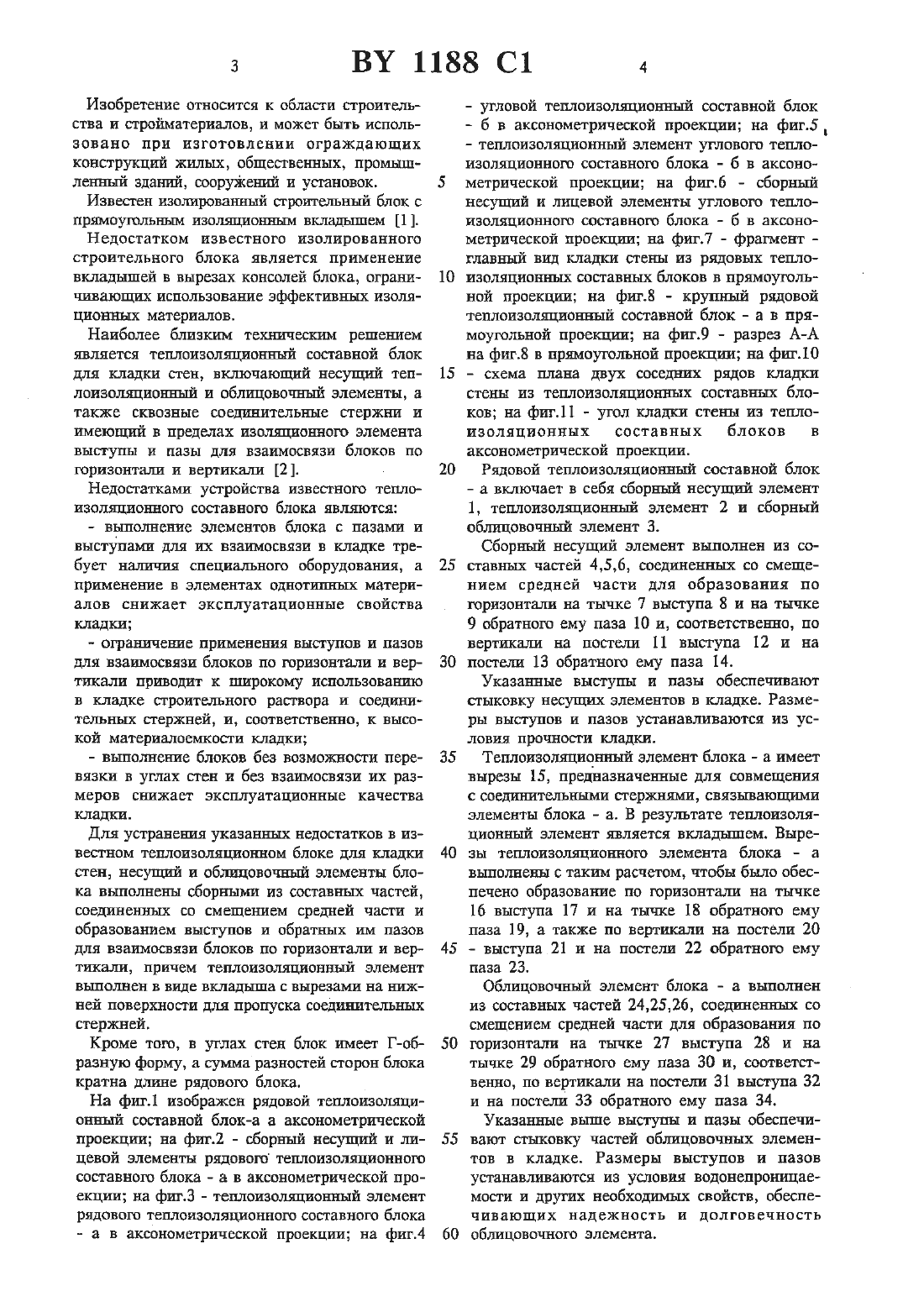

1. Теплоизоляционный составной блок для кладки стен, включающий несущий, теплоизоляционный и облицовочный элементы, а также сквозные соединительные стержни и имеющий в пределах изоляционного элемента выступы и пазы для взаимосвязи блоков по горизонтали и вертикали, отличающийся тем, что несущий и облицовочный элементы блока вьшолнены сборньши из составных частей, соединенныхсо смещением средней части и образованиемдополнительных выступов для взаимосвязи блоков по горизонтали и вертикали, причем теплоизоляционный элемент вьшолнен в виде вкладыша с вырезами на нижней поверхности для пропуска соединительных стержней.2. Теплоизоляционный составной блок по 11.1, отличающийся тем, что в углах стен блок С образную форму, а сумма разностей сторон блока кратна длине рядовою блока.(71) Заявитель Минский научно-исследова тельский институт строительных материалов (ВЧ)Изобретение относится к области строительства и стройматериалов, и может быть использовано при изготовлении ограждающих конструкций жилых, общественных, промышленный зданий, сооружений и установок.Известен изолированный строительный блок с пршиоуголънъш изолэщиоггнъпи вкладышем 1.Недостатком известного изолированного строительного блока является применение вкладьппей в вырезак консолей блока, ограничивающих использование эффективных изоляционных материалов.Наиболее близким техническим решением является теплоизоляционный составной блок для кладки стен, включающий несущий теплоизоляционный и облицовочный элементы, а также сквозные соединительные стержни и имеющий в пределах изоляционного элемента выступы и пазы для взаимосвязи блоков по горизонтали и вертикали 2.Недостатками устройства известного теплоизоляционного составного блока являются- выполнение элементов блока с пазами и выступами для их взаимосвязи в кладке требует наличия специального оборудования, а применение в элементах однотипных материалов снижает эксплуатационные свойства кладки- ограничение применения выступов и пазов для взаимосвязи блоков по горизонтали и вертикали приводит к широкому использованию в кладке строительного раствора и соединительных стержней, и, соответственно, к высокой материалоемкости кладки- выполнение блоков без возможности перевязки в углах стен и без взаимосвязи их размеров снижает эксплуатационные качества кладки.Для устранения указанных недостатков в известном теплоизоляционном блоке для кладки стен, несущий и облицовочный элементы блока выполнены сборными из составных частей,соединенных со смещением средней части и образованием выступов и обратных им пазов для взаимосвязи блоков по горизонтали и вертикали, причем теплоизолгщионньпй элемент выполнен в виде вкладыша с вырезами на нижней поверхности для пропуска соединительных стержней.Кроме того, в углах стен блок имеет Г-образную форму, а сумма разностей сторон блока кратна длине рядовою блока.На фиг изображен рядовой теплоизоляционный составной блок-а а аксонометрической проекции на фиг.2 - сборный несущий и лицевой элементы рядового теплоизоляционного составного блока - а в аксонометрической проекции на фиг.3 - теплоизоляционный элемент рядового теплоизоляционного составного блока- а в аксонометрической проекции на фиг.4- угловой теплоизоляционный составной блок- б в аксонометрической проекции на фиг.5,- теплоизоляционный элемент углового теплоизоляционного составного блока - б в аксонометрической проекции на фиг.б - сборный несущий и лицевой элементы углового теплоизоляционного составного блока - б в аксонометрической проекции на фиг - фрагмент главный вид кладки стены из рядовых теплоизоляционных составных блоков в прямоугольной проекции на фиг.8 - крупный рядовой теплоизоляционный составной блок - а в прямоугольной проекции на фиг.9 - разрез А-А на фиг.8 в прямоугольной проекции на фигню- схема плана двух соседних рядов кладки стены из теплоизоляционных составных блоков на фиг.11 угол кладки стены из теплоизоляционных составных блоков в аксонометрической проекции.Рядовой теплоизоляционный составной блок- а включает в себя сборный несущий элемент 1, тегшоизоляционньтй элемент 2 и сборный облицовочный элемент З.Сборный несущий элемент выпошген из составных частей 4,5,6, соединенных со смещением средней части для образования по горизонтали на тычке 7 выступа 8 и на тычке 9 обратного ему паза 10 и, соответственно, по вертикали на посгеащ 11 выступа 12 и на постели 13 обратного ему паза 14.Указанные выступы и пазы обеспечивают стыковку несущих элементов в кладке. Размеры выступов и пазов устанавливаются из условия прочности кладки.Теплоизоляциоштый элемент блока - а имеет вырезы 15 , предназначенные для совмещения с соединительными стержнями, связывающими элементы блока а. В результате теплоизоляционный элемент является вкладъштем. Вырезы теплоизоляционного элемента блока а выполнены с таким расчетом, чтобы было обеспечено образование по горизонтали на тычке 16 выступа 17 и на тычке 18 обратного ему паза 19, а также по вертикали на постели 20- выступа 21 и на постели 22 обратного ему паза 23.Облицовочный элемент блока - а выполнен из составных частей 2425,26, соединенных со смещением средней части для образования по горизонтали на тычке 27 выступа 28 и на тычке 29 обратного ему паза 30 и, соответственно, по вертикали на постегш 31 выступа 32 и на постели 33 обратного ему паза 34.Указанные выше выступы и пазы обеспечивают стыковку частей облицовочных элементов в кладке. Размеры выступов и пазов устанавливаются из условия водонепроницаемости и других необходимых свойств, обеспечивающих надежность и долговечность облицовочного элемента.Угловой теплоизоляционный составной блок - б включает в. себя сборный несущийугловой элемент 35, теплоизоляционный угловой элемент 36, сборный лицевой угловой элемент 37.Сборный несущий угловой элемент выполнен из составных частей 38,39,40 соединенных соединитеатьньтм стержнем с совмещением средней части для образования по горизонтали на тычке 41 выступа 42 и на тычке 43 обратного ему паза 44 и, соответственно, по вертикали на постели 45 - выступа 46 и на постедш 47 обратного ему паза 48.Вьппеуказанные выступы и пазы обеспечивают стыковку несущих угловых элементов в кладке. Размеры выступов и пазов устанавливаются в соответствии с необходимой прочностью кладки.Вырезы на нижней части теплоизоляционного углового элемента блока б выполнены с таким расчетом, чтобы было обеспечено образование по горизонтали на тычке 49 выступа 50 и на тычке 51 обратного ему паза 52, а также по вертикали на постели 53 выступа 54,и на постели 55 обратного ему паза 56.Облицовочньпй элемент углового блока - б выполнен из составнъпс частей 57,5859, соединенных соединительньпи стержнем со смещением средней части для образования по горизонтали на тычке 60 выступа 61 и на тьтчке 62 обратного ему паза 63 и, соответственно, по вертикали на постели 64 выступ 65 и на постели 66 обратного ему паза 67.Указанные выше выступы и пазы обеспечивают стыковку частей облицовочных элементов угловых и рядовых блоков в кладке. Размеры выступов и пазов определяются из условия водонепроницаемости и других необходимых свойств, обеспечивающих высокое качество, наДЕРКНОСГЬ И ДОШОВСЧНОЩЪ ОБЗШЕЦОВОЧТЕЬХХ ЭЛВМСНТОВ.Поскольку теплоизоляционный составной блок включает в себя ряд составных частей,это позволяет использовать в нем материалы с различными свойствами и назначением, среди них обладающие свойством гвоздимости пароизоляция, звукоизоляция натревающие и охлаждающие радиационная защита фотоэлектрическая панель и дрВ процессе возведения кладки 68 теплоизоляционные составные блоки а и б связываются с помощью выступов и обратных им пазов,имеющихся на каждом элементе. Этим самым ОБЕСПЕЧИБЗЕТСЯ МВХЗНПЧЕСКБЯ бЛОКИрОВКа 6.710 ков а и б в кладке. Образующиеся при этом пустые швы могут быть заполнены легким слоем клея 69.ъ Снижение материалоемкости и трудоемкости достигается также и благодаря тому, что уменьшается количество устанавливаемых со 10Каждый рядовой блок - а входит в зацепление по вертикали и горизонтали (без проемов в стене) с б-тью аналогичнъпчш блоками. Это позволяет использовать блоки - а без соединительных стержней 70 в кладке, то есть пспользовать элементы блока по отдельности в несобранном виде, связанные посредством КЛЕЙ, НЗНОСИМОГО на СТЬПСУВМЫС ПОВЕРХНОСТИ элементов блока. При принятии такого решеНИЯ УЧИТЫВЗВТСЯ ПРОЧНОСТЬ КЛЕЕНОГО СОВДЕНВ ния и величина перераспределенной нагрузки на имеющиеся соединительные стержни блоков а и б. Кроме того, учитывается гибкость кладки.Изготовление теплоизоляционных составных блоков может быть осуществлено различными способами. Один из них предусматривает применение шаблона в котором фиксируются все составные части блока, в том числе и соединительные стержни с центровкой в отверстиях. После заполнения отверстий строительным раствором или клеем изделие выдерживаетсядо набора им необходимой прочности. Изго товленные таким образом теплоизоляционные составные блоки размещаются н специальных контейнерах для хранения и транспортировтш.При сложности получения составных частей углового блока цельными, в частности несущего 35 и лицевого 37 элементов, связь на угловых стыках может быть обеспечена с помощью клеевого соединения, а если этого недостаточно, то еще и угловыми стяжхами.Теплоизоляционные составные блоки могут быть изготовлены с различньиш размерами крупные, средние, мелкие. При размерах- блока ддпша 25 см, ширина - 38 см, его вес составляет 10-15 кг (рядовой блок - а).Снижению трудоемкости и материалоемкости способствует также изготовление крупных теплоизоляционных составных блоков. При этом в каждом отдельном случае теплоизоляционные составные блоки могут иметь требуемую форму.Однако, выполнение крупных теплоизолящионвых составных блоков в собранном виде в ряде случаев нецелесообразно из-за того, что выступающий слой теплоизоляционного элемента может быть разрушен при транспортировке или монтаже. В этих случаях теплоизоляциоштьтй элемент может быть изготовлен из более плотного материала, а недосгаток теплосопротивления компенсирован за счет дополнительных слоев теплоизоляции между элементами и составными частями элементов блока.В качестве компенсирующих слоем теплоизоляцни могут служить слои клея из полимерных материалов. Таким образом в крупном тепло 7 В 1188 С 1 8изоляционном составном блоке - а может быть получено шесть дополнительных слоев теплоизоляции, среди них1. 2-а слоя клея между составными частями 4,5 б элемента 1 2. 1-н слой клея между элементом 1 и пароизоляцией 71 3. 1-н слой клея между теплоизоляционным элементом 2 и лицевым элементом 3 4. 2-я слоя клея между составными частями 2435,26 элемента З.для обеспечения перевязки теплоизоляционных составных блоков в кладке (перевязка вертнкальньхх поперечных швов) в углах стен блоки выполнены с Г-образной формой и именуются угловыми. Перевязка блоков в углах стен осуществляется благодаря тому, то имеется разность сторон углового блока, позволяющая перекрывать поперечные вертикальные швы кладки, пршаьпсающие к углам стен. Установленная в кладке взаимосвязь размеров угловых и рядовых блоков позволяет точно определить количество угловых и рядовых блоков, и как осуществляется перевязка блоков. Например, если одна стена в предыдущем ряду имеет щ - рядовых блоков-а, то в последующем ряду будет щш 1 - количество блоков,составляющее разность между последующим и предыдущим рядами кладки. Одновременно,величина ш представляет собой сумму разностей сторон двух угловых блоков - б рассматриваемой стены, деленную на продольную длину рядовою блока - а.Если два одинаковых блока - б данной стены имеют размеры угла 150 х 50 см, то сумма разностей сторон 2-х блоков равна 200 см 150 50)2). При длине рядового блока - а равной 200 см величина ш 1 шт. блоков - а. Учитывая, что количество блоков п 1 больше чем п 1 ш 1 величина ш 1 -1. На смежной стене наоборотдсоличество блоков п в предыдущем ряду меньше, чем в последующем, соответственно ш 2 1.Устройство теплоизоляционного составного блока позволяет использовать его при реконструкции и ремонте зданий и сооружений. При этом соединительные стержни по ходу выполнения работ закрепляются в наружных стенах и служат для крепления теплоизоляционного и лицевого элементов шш одного из них.При внедрении изобретения достигается следующая технико-экономическая эффективНостъ- снижается трудоемкость и материалоемкость при строительстве, реконструкции и ремонте объектов с применением новейших эффективных материалов- снижается трудоешсостъ изготовления элементов блока с выступами и пазами и улучшаются эксплуатационные свойства кладки с его применением- обеспечиваются условия изготовления ограждающих конструкций с многоцелевым на 3 НЗЧВНИВМ .
