Револьвер

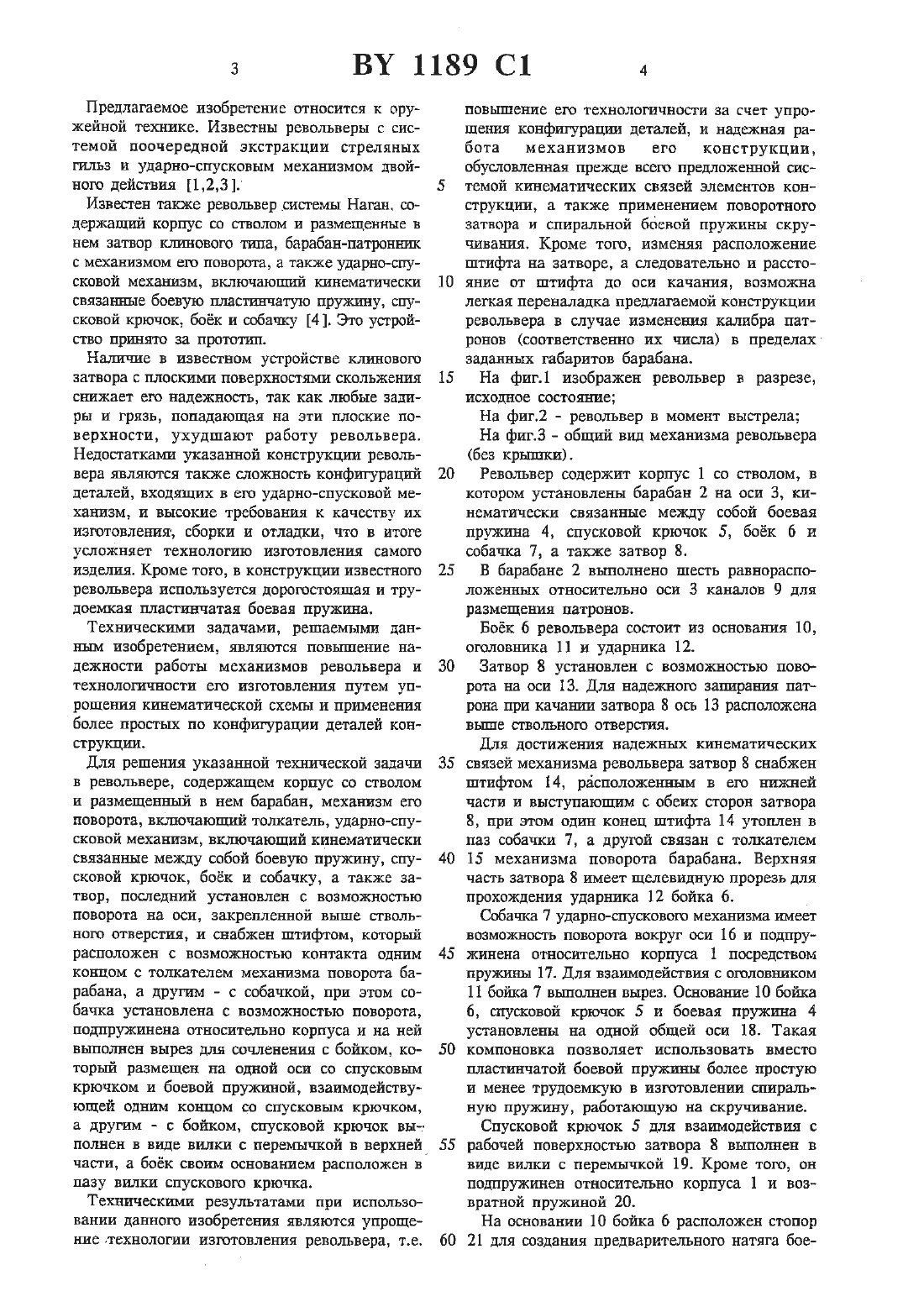

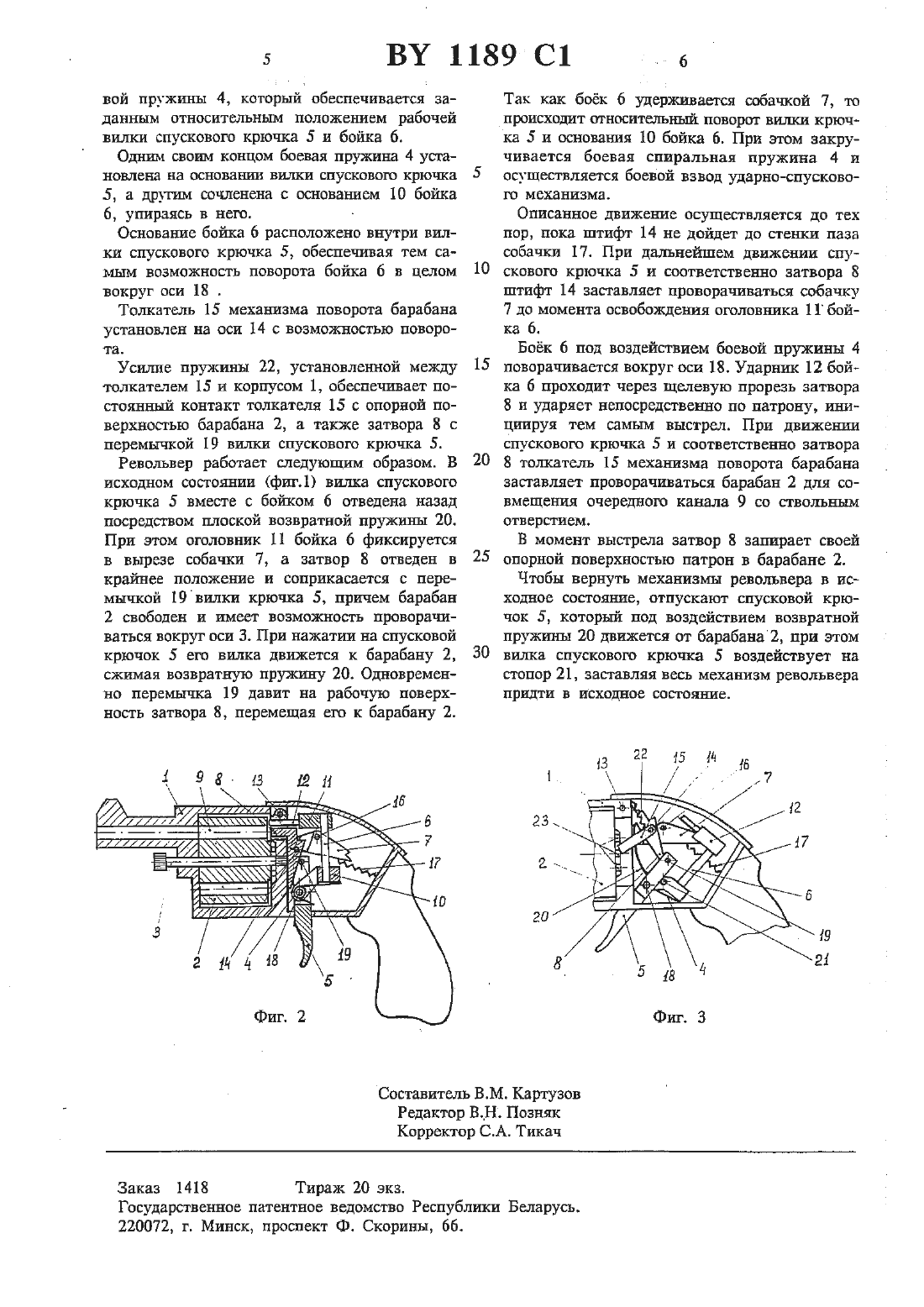

12 н 41 н 19/52 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Валюкевич Иосиф Антонович (ВТ)Револызер, содержащий корпус со стволом и размещенные в нем барабан, механизм его поворота, включающий толкатель, ударно-спусковой механиам, включающий кинематически связанные между собой боевую пружину, спусковой крючок, бок и собачку, а также заТВОр, ОТЛИЧНЮППЙСЯ ТЕМ, ЧТО ЗЗТБОР УСТЗНОВЛЕН С ВОЗМОЖНОСТЬЮ ПОВОРОТЗ На ОСИ,закрепленной выше ствольного отверстия, и снабжен штифтом, который расположен с возМОЖНПСТЬЮ КОНТЗКТЭ. ОДНИМ КОНЦОМ С ТОЛКЗТЕлем маханизма поворота барабана, а другим с собачкой, при этом собачка установлена с возможностью поворота, подпружинена относительно корпуса и на ней выполнен вырез для сочленения с бойком, который размещен на одной оси со спусковым крючком и боевой пружиной. взаимодействующей одним концом со спусковым крючком, а другим с бойком,спусковой крючок выполнен в виде вилки с перемычкой в верхней части, а бок своим ОСНОВЗНИЕМ РНСПОЛОЖСН Б пазу ВИЛТСИ СПУСКО вого крючка.Предлагаемое изобретение относится к оружейной технике. Известны револьверы с системой поочередной экстракции стреляных гильз и ударно-спусковым механизмом двойного действия 1,2,3.Известен татоке револьвер системы Наган. содержащий корпус со стволом и размещенные в нем затвор клинового тина, барабан-патронник с механизмом его поворота, а также ударно-спусковой механизм, включающий кинематически связанные боевую пластинчатую пружину, спусковой крючок, бок и собачку 4. Это устройство прштшо за прототтш.Наличие в известном устройстве клинового затвора С ПЛОСКИМСИ поверхностями СКОЛЬЖЕНИЯ снижает его надежность, так как любые задиры и грязь, попадающая на эти плоские поверхности, ухудшают работу револьвера. Недостатками указанной конструкции револьвера являются также сложность конфигураций деталей, входящих в его ударно-спусковой меХЗНИЗМ, И ВЫСОКИЕ ТРВБОВЭНИЯ К КЗЧВСТВУ ИХ изготовления, сборки и отладки, что в итоге усложняет технологию изготовления самого ИЗДЕЛИЯ. КРОМЕ ТОРС, В КОНСТРУКЦИИ ИЗВВСТНОГО револьвера используется дорогостоящая и труДОСМКЗЯ ПЛЗСТИНЧЗТЗЯ ООВВЗЯ пружина.Техническими задачами, решаемыми данНЫМ изобретением, ЯВЛЯЮТСЯ ПОВЫШЕНИЕ надежности работы механизмов револьвера и ТВХНОЛОГИЧНОСТИ ЕГО ИЗГОТОВЛЕНИЯ ПУТЕМ УПрощения кинематической схемы и применения более простых по конфигурации деталей конСТрУКЦИИ.Для решения указанной технической задачи в револьвере, содержащем корпус со стволом и размещенный в нем барабан, механизм его поворота, включающий толкатель, ударно-спусковой механизм, вкшочающий кинематически связанные между собой боевую пружину, спусковой крючок, бок и собачку, а также заТВОр, ПОСЛЕДНИЙ УСТЗНОВЛВН С ВОЗМОЖНОСТЬЮ ПОВОВОТВ. на ОСИ, закрепленной ВЫШЕ СТВОЛЬного отверстия, и снабжен штифтом, который расположен с возможностью контакта одним КОНЦОМ С ТОЛКЗТВЛВМ МЕХННИЗМН поворота барабана, а ДРУГИМ - с собачкой, при этом собачка УСТЗНОВЛСНЗ С ВОЗМОЖНОСТЪЮ ПОВОРОТА,подпружинена относительно корпуса и на ней выполнен вырез для сочленения с бойком, которьпй размещен на одной оси со спусковым крючком и боевой пружиной, взаимодействующей одним концом со спусковым крючком, а другим - с бойком, спусковой крючок выполнен в виде вштки с перемычкой в верхнейчасти, а бок своим основанием расположен впазу вилки спускового крючка. Техническими результатами при использо вании ДЗННОГО ИЗОБРЕТЕНИЯ ЯВЛЯЮТСЯ УПРОЩЕНИС ТСХНОЛОГИИ ИЗГОТОВЛЕНИЯ револьвера, 128.повышение его технологичности за счет упрощения конфигурации деталей, и надежная работа механизмов его конструкции,обусловлештая прежде всего предложи-шей системой кинематических связей элементов конструкции, а также применением поворотного затвора и спиральной боевой пружины скручивания. Кроме того, изменяя расположение штифта на затворе, а следовательно и расстояние от штифта до оси качания, возможна легкая переналадка предлагаемой конструкции револьвера в случае изменения калибра пат рОНОВ (СООТВСТСТВСННО ИХ ЧИСЛЕ) В ПРЕДЕЛЕ)На фиг.3 - общий вид механизма револьвераРевольвер содержит корпус 1 со стволом, в котором установлены барабан 2 на оси 3, кинематически связанные между собой боевая пружина 4, спусковой крючок 5, бок б и собачка 7, а также затвор 8.В барабане 2 вьшолнено шесть равнорасположенных относительно оси З каналов 9 для размещения патронов.Бок 6 револьвера состоит из основания 10,оголовника 11 и ударника 12.Затвор 8 установлен с возможностью поворота на оси 13. Для надежного заштрания патрона при качении затвора 8 ось 13 расположена выше ствольного отверстия.Для достижения надежных кинематических связей механизма револьвера затвор 8 снабжен штифтом 14, расположенным в его нижней части и выступающим с обеих сторон затвора 8, при этом один конец штифта 14 утоплен в паз собачки 7, а другой связан с толкателем 15 механизма поворота барабана. Верхняя часть затвора 8 имеет шелевидную прорезь для прохождения ударника 12 бойка б.Собачка 7 ударно-спускового механизма шиеег возможность поворота вокруг оси 16 и подпружинена относительно корпуса 1 посредством пружины 17. Для взаимодействия с оголовником 11 бойка 7 вьшолнен вырез. Основание 10 бойка 6, спусковой крючок 5 и боевая пружина 4 установлены на одной общей оси 18. Такая компоновка позволяет использовать вместо пластинчатой боевой пружины более простую и менее трудоемкую в изготовлении спиральную пружину, работающую на скручивание.Спусковой крючок 5 для взаимодействия с рабочей поверхностью затвора 8 выполнен в виде вишси с перемычкой 19. Кроме того, он подпружинен относительно корпуса 1 и возвратной пружиной 20.На основании 10 бойка 6 расположен стопор 21 для создания предварительного натяга бое 5 ВТ 1189 С 1 г- овой пружины 4, который обеспечивается заданным относительным положением рабочей вилки спускового крючка 5 и бойка 6.Одним своим концом боевая пружина 4 установлена на основании вилки спускового крючка 5, а другим сочленена с основанием 10 бойка 6, упираясь в него.Основание бойка 6 расположено внутри вилки спускового крючка 5, обеспечивая тем самым возможность поворота бойка 6 в целом вокруг оси 18 .Толкатель 15 механизма поворота барабана установлен на оси 14 с возможностью поворота. Усшше пружины 22, установленной между толкателем 15 и корпусом 1, обеспечивает постоянный контакт толкателя 15 с опорной поверхносгью барабана 2, а также затвора 8 с перемычкой 19 вилки спускового крючка 5.Револьвер работает следующим образом. В исходном состоянии (фин) вгглка спускового крючка 5 вместе с бойком 6 отведена назад посредством плоской возвратной пружины 20. При этом оголовник 11 бойка 6 фиксируется в вырезе собачки 7, а затвор 8 отведен в крайнее положение и соприкасается с перемычкой 19 вилки крючка 5, причем барабан 2 свободен и имеет возможность проворатшваться вокруг оси 3. При нажатии на спусковой крючок 5 его вилка движется к барабану 2,сжимая возвратную пружину 20. Одновременно перемычка 19 давит на рабочую поверхность затвора 8, перемещая его к барабану 2.Так как бок 6 удерживается собачкой 7, то ПрОИСХОДИТ ОТНОСИТСЗГЬНЬЙ ПОВОРОТ ВЕНИКИ КрЮЧ ка 5 и основания 10 бойка б. При этом закручивается боевая спиральная пружина 4 и осуществляется боевой взвод ударно-спускового механизма.описанное движение осуществляется до тех пор, пока штифт 14 не дойдет до стенки паза собачки 17. При дальнейшем движении спуСКОВОГО КРЮЧКЗ 5 И СООТБВТСТВВННО ЗЗТВОРЗ 8 штифт 14 заставляет проворачиваться собачку 7 до момента освобождения оголоввика 11 бойка б.Бок 6 под воздействием боевой пружины 4 поворачивается вокруг оси 18. Ударник 12 бойка 6 проходит через щелевую прорезь затвора 8 и ударяет непосредственно по патрону, ишациируя тем самым выстрел. При движении спускового крючка 5 и соответственно затвора 8 толкатель 15 механизма поворота барабана заставляет проворачиваться барабан 2 для совмещения очередного канала 9 со ствольным отверстием.В момент выстрела затвор 8 запирает своей опорной поверхностью патрон в барабане 2.Чтобы вернуть механизмы револьвера в исходное состояние, отпускают спусковой крючок 5, который под воздействием возвратной пружины 20 движется от барабана 2 при этом видпса спускового крючка 5 воздействует на стопор 21, заставляя весь механизм револьвера ПрИДТИ В ИСХОДНОВ СОГОЯЕИЗ.Государственное патентное ведомство Республики Беларусь.
