Теплоизоляционный блок

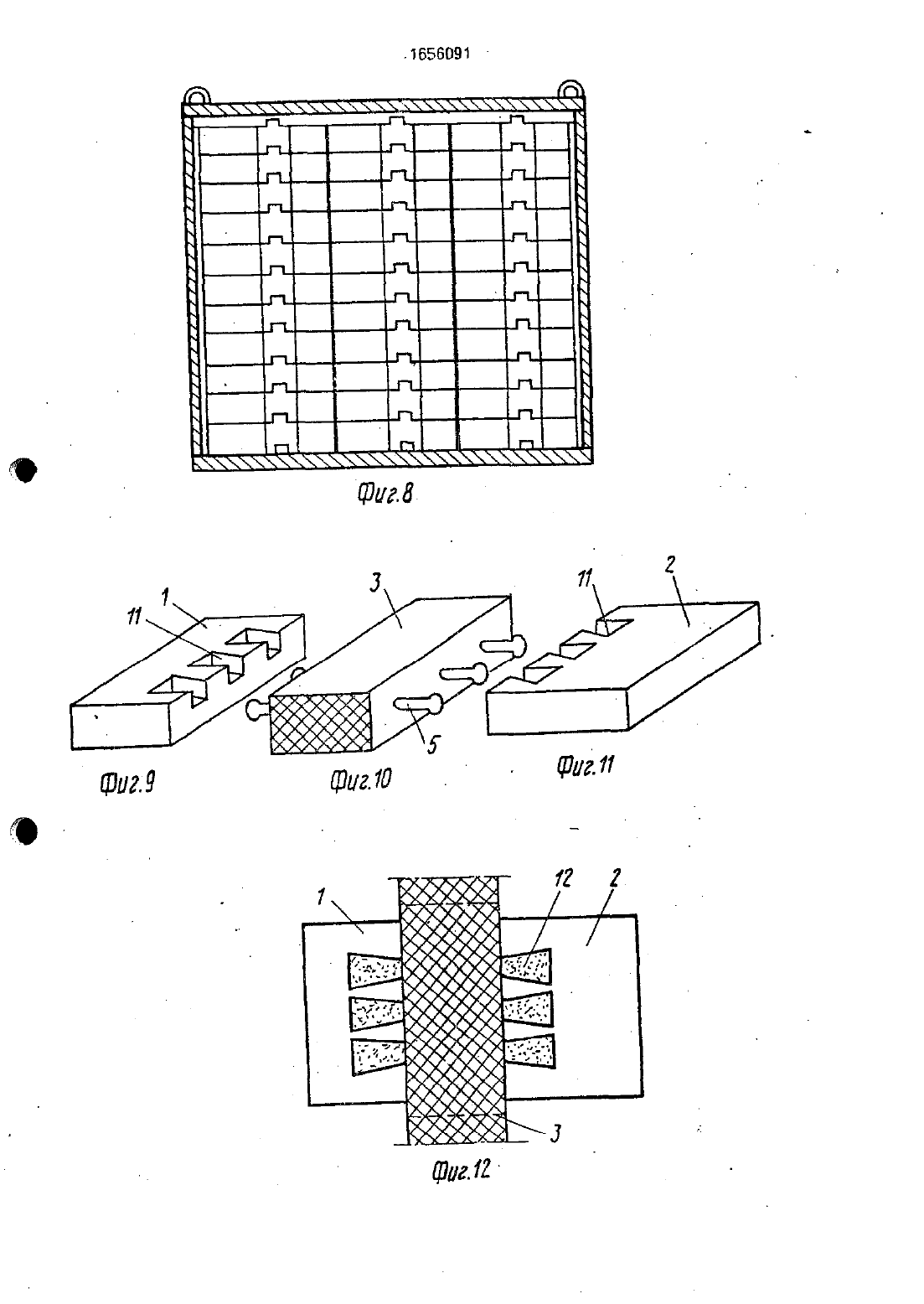

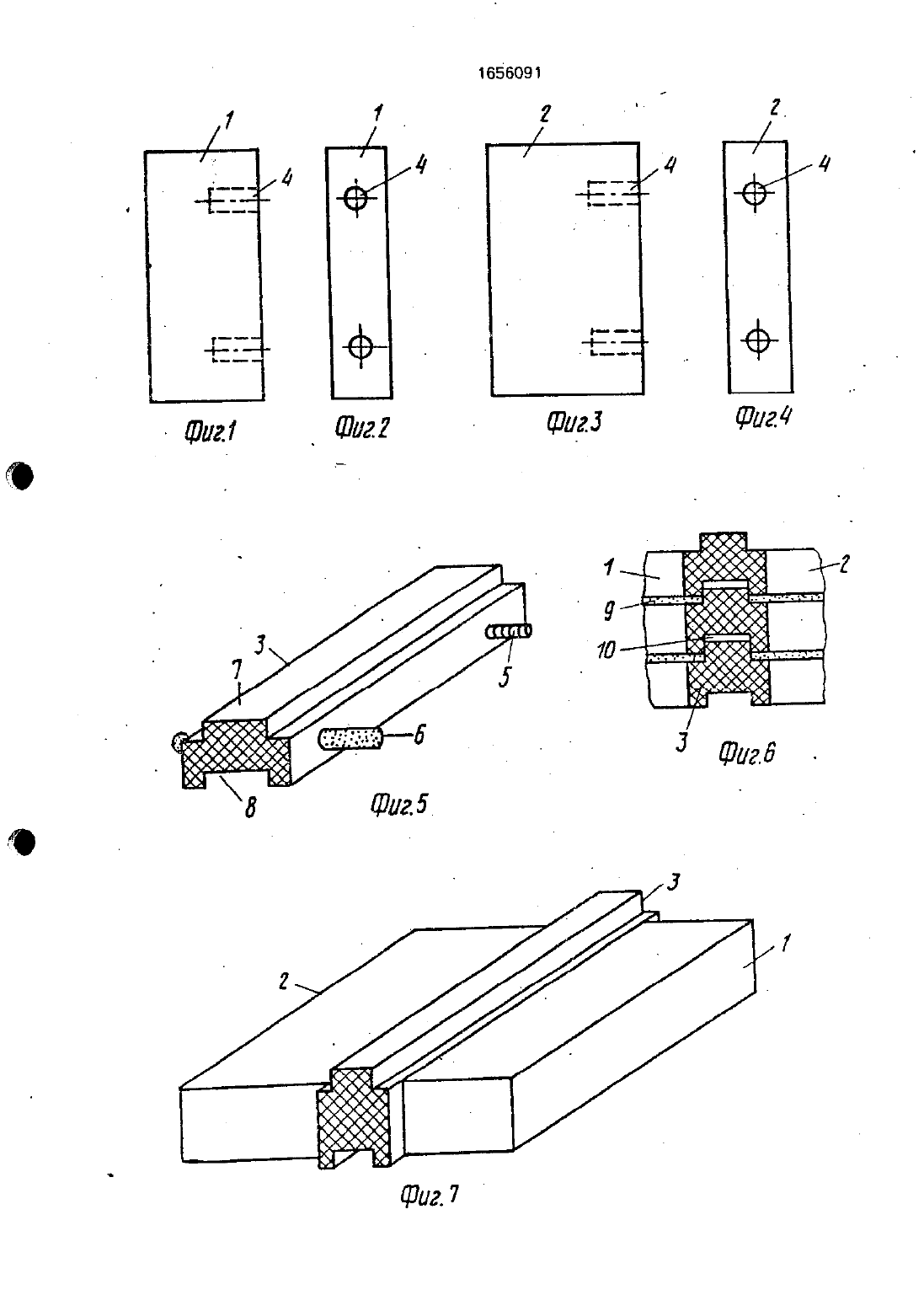

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по ИЗОБРЕТЕНИЯМ И опхРьптиям при гкнт сосяОПИСАНИЕ ИЗОБРЕТЕНИЯ ШМШВЗ 1, фото) КТАВТОРСКОМУ свидетельству А-п А -- 1 ЩН 2(46) 15.06.91. Бюл. М 22 ч) (71) Минский научно-исследовательский инт ститут строительных материалов(56) Заявка Франции Мг 2521197. кл. Е 04 С 1/401983 Европейскийлатент Мг 007397. кл. Е 04 С ЪМО. 1982. (54) ТЕПЛОИЭОЛЯЦИВННЬПЙ БЛОК(57) Изобретение относится к строительству и стройматериалам, а именно к теплоизоля Изобретение относится к строительству и стройматериалам и может быть использовано при изготовлении каменных конструк Ф ций жилых. общественных. промышленных зданий и сооружений.Цель изобретения чулучшение эксплуатационных свойстЫ-леплоизоляционногоблока и повышение теюнологичности его изготовления.На фиг.1 показана прямоугольная проекция. план лицевого элемента блока на фига - то же. ложковая поверхность на фипЗ - несущий элемент блока. вид в плане на фиг 4 - то же. ложковая поверхность на фиг.5 теплоизоляционный элемент блока. аксонометрическвя проекция на фиг.б фрагмент торца стены из теплоизоляцион ных блоков на фиг.7 - теплоизоляционный. фиг.8 - теплоизоляционные блоки, уложенные в пакет-поддонььпрямоугольная проекция на фиг.5 лицевой элемент блока сционным Блоком. Цепь изобретения улуч шение эксппуатационных свойств и повышение технологичности изготовления.несущего. теплоизоляционного и облицовочных элементов. объединенных соединиТЕЛЬНЫМИ стержнями. которые ВЫПОЛНЕНЫ СОВМЕСТНО С ТЭПЛОИЗОЛЯЦИОННЫМ слоем. В. НВСУЩЕМ И ЛИЦЭВОМ ЗЛВМВНТЭХДНПОЛНВНЫ несквоэные отверстия или пазы на икростельных поверхностях для стержней. Блок в пределах изоляционного элемента выполНВН С НЫСТУПЭМИ И ПВЭЗМИ ДЛЯ ВЗЭИМОСОЕДИ нения. 2 з.п.ф-лы. 1-4 ил.пазом на постельной поверхности на фиг 10. теплоизоляционный элемент, вы полненный совместно ссоединительными 5 стержнями на фиг.11 - несущий элемент спазом на постельной) поверхности на фиг.12 теплоизоляционный блок. собираемый на строительной площадке на фиг. 135и 14 варианты выполнения блоков. Теплоизоляционный блок (фит-Т) со стоит из лицевого элемента 1. несущего элемента 2 и теплоизоляционного элемента 3. Лицевой элемент 1 и несущий элемент 2 имеют на одной ложковой поверхности несквозные горизонтальные отверстия 4. расположенные в дискретном порядке. Теплоизоляционный. элемент 3 имеет нач ложковых поверхностях стержни 5 с винто выми (резьбовыми) выступами для навинчивания насыщенной клеем губчатой втулки б. Стержни 5 расположены в дискретном поПЯДКБ В СООТВЕТСТВИИ С ОТВЕПСТИЯМИ 4 на лицевом и несущем элементах.На верхней постельной поверхности ТВПЛОИЗОПЯЦИОННОГО элемента имеется Вы ступ 7. а на нижней - пазПри укладке блоков в кладке выступ 7 перекрывает горизонтальный шов 9 раствора, При этом при стыковке с пазом 8 образуется воздушная прослойка 10, обеспечивающая повышение теплоизоляции. При затвердении клеящего вещества. связывающего стержни 5 теплоизоляционного злемента 3 с элементами 1 и 2. бло ки укладываются штабелями или впакет-поддонах для отправки на строительную площадку. При этом выступы 7 ТЕПЛОИЗОППЦИОННОГО ЭЛВМВНТЭ СОВМЕЩЭЮТся с пазами 8. В результате верхние блоки опираются на нижние ВСЕЙ ПОВЕРХНОСТЬЮ. Штабели из таких блоков имеют достаточную устойчивость, а при перевозке в пакетподдонах потери на разрушение блоков минимальные. Устройство блоков (фиг.Б 1 2) позволяет использовать их в разобранном виде, т.е. ИЗГОТЭВЛИВЗТЬ КПБДКУ при ЕНЗПИЧИИ НЕСВЯ ванных элементов 1-3. Эффективность здесь достигается тем, что теплоизоляционные блоки собираются непосредственно при изготовлении кладки. Приузтом отпада-ет необходимость в выступа и пазах. 1 . Вместо-отверстий 4 на лвжкоеой поверхности элементов 1 и 2 выполняются пазы 11 на верхней постельной поверхности.Во время расстилания раствора 12 на постельной поверхности элементов 1 и 2 заполняются пазьП т, обеспечивая ззмоноличивание стержней 5. Увеличение количества стержней с 2 до З повышает прочность блока, При раздельной подаче элементов блока на строительную площадку появляется возможность увеличить продольные размеры ЛИЦЕВОГО И НВСУЩВГО ЭЛНЛВНТОВ С ОДНОвременным увеличением их толщины. Вместе с тем изготовление блока с пазами П на верхней постельной поверхности элементов 1 и 21 применением строительного раствора для аамоноличивания стержней 5 в а пазах 11 также возможнодо изготовлениякладки. При этом целесообразно пазы 11 ВЫПОЛНЯТЬ В ФОПМЕ ЛВСТОЧКИНЭ ХВОСТЗ. а концы стержней 5 - утолщенными для возможности анкеровки. Все это увеличивает прочность блока.Если теплоизоляционный элемент име ет относительно малую плотность. он может быть изготовлен для нескольких пар несу ЩИХ И лицевых элементов.Бьаступььи пазы для обратной связи теплоизоляционных элементов блоков могут БЫТЬ выполнены И В ГОВИЗОНТЗЛЬНОЙ ПЛОСКОсти (фиг.13 и 14).Материалом лицевого элемента может служить природный камень. лицевые кирпичи (глиняный, силикатный и др.), бетон и др материалом несущего элемента силикат ный кирпич (Блок) керамический кирпичблок, бетон и т.п. материалом теплоизоляЦИОННОГО ЗЛЭМВНТЭ ПЗППИТОВЬЕ ПЛИТЫ. пе НОПЛЭСТОВЫВ ПЛИТЫ И Т.П.Стержни 5 могут быть изготовлены из более прочного материала. чем теплоизоляционный элемент. Они изготовляются вместе с ним путем литья, формования,прессования и т.п.1. Теплоизоляционный блок, содержащий несущий. выступающий теплоизоляционный и облицовочный элементы, и пластмассовые соединительные стержни,отличающийся тем,что.сцелью улучшения эксплуатационных свойств и повышения технологичности изготовления, ТВППОИЗОЛЯЦИОННЫЙ ЗЛВМЗН 1 ВЫПОЛНЕН СОвместно с соединительными стержнями. а в лицевом и несущем элементах образованы НЭСКВОЗНЫЗ ОТВВрСТИЯ На ЛОЖКОВЫХ ПОВЕРХНОСТЯХ ИЛИ ПВЗЫДЛЗ ПОСТЕЛЬНЫХ ПОВЭРХНО СТИХ ПОД СОВДИНИЕЛЬНЫВ стержни.что пазы на постельных поверхностях несущего и облицовочного элементов имеют форму ласточкина хвоста. . .3. Блок попп.1 и 2.отличающийс я тем, что он в пределах изоляционного элемента выполнен с выступами и пазами для взаимосвязи. 1
