Cпособ получения древесно-полимерных полотен и устройство для его осуществления

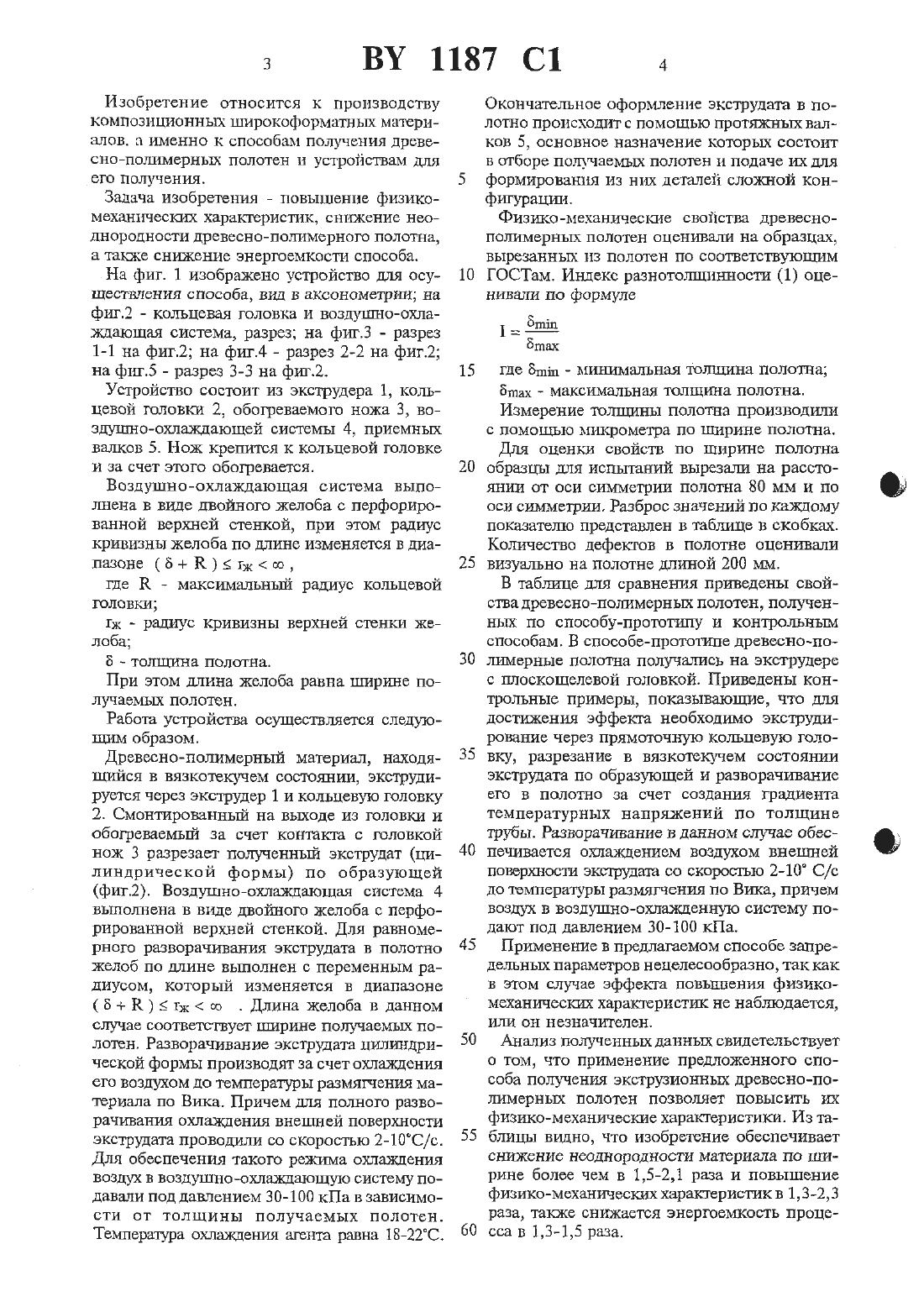

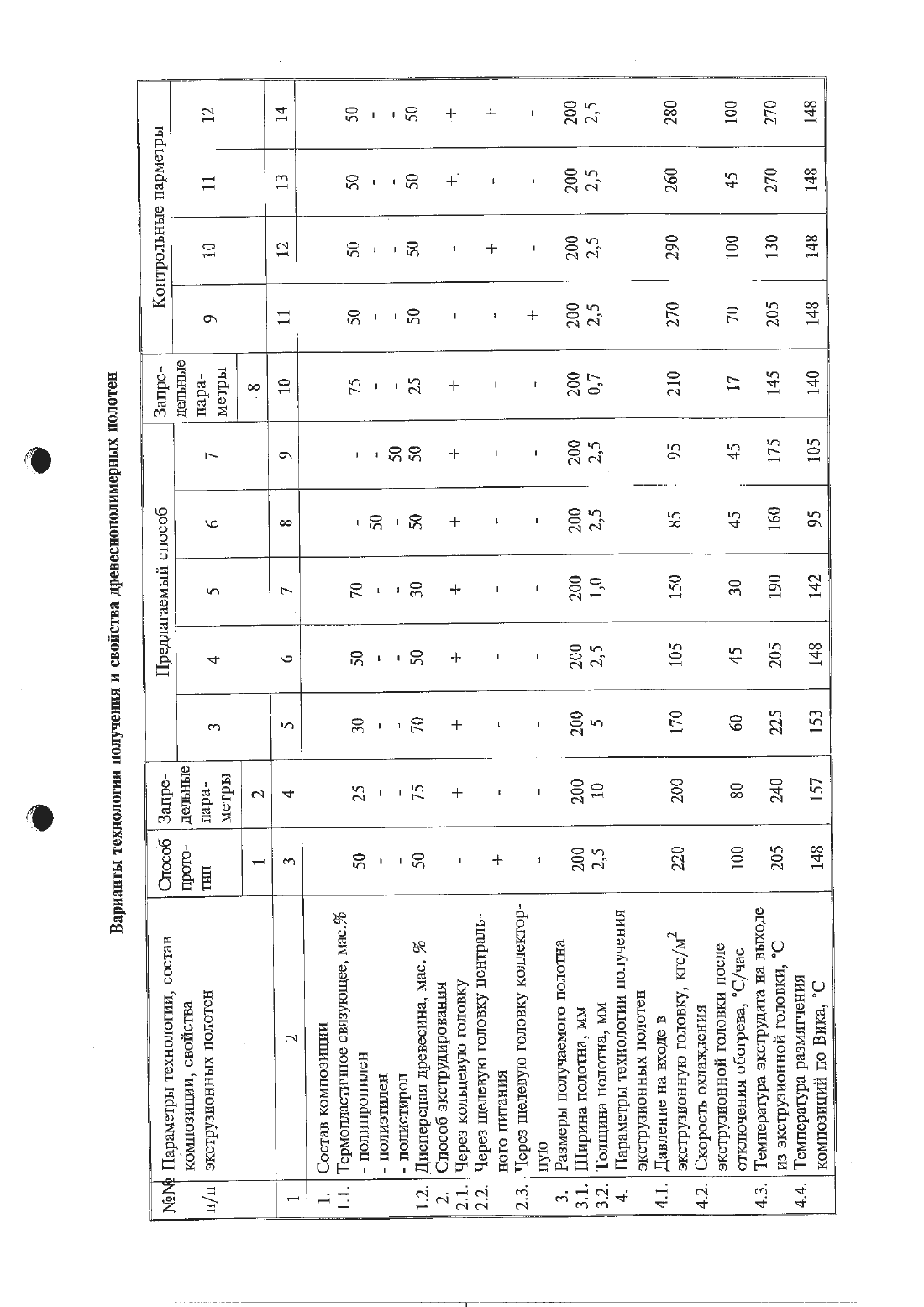

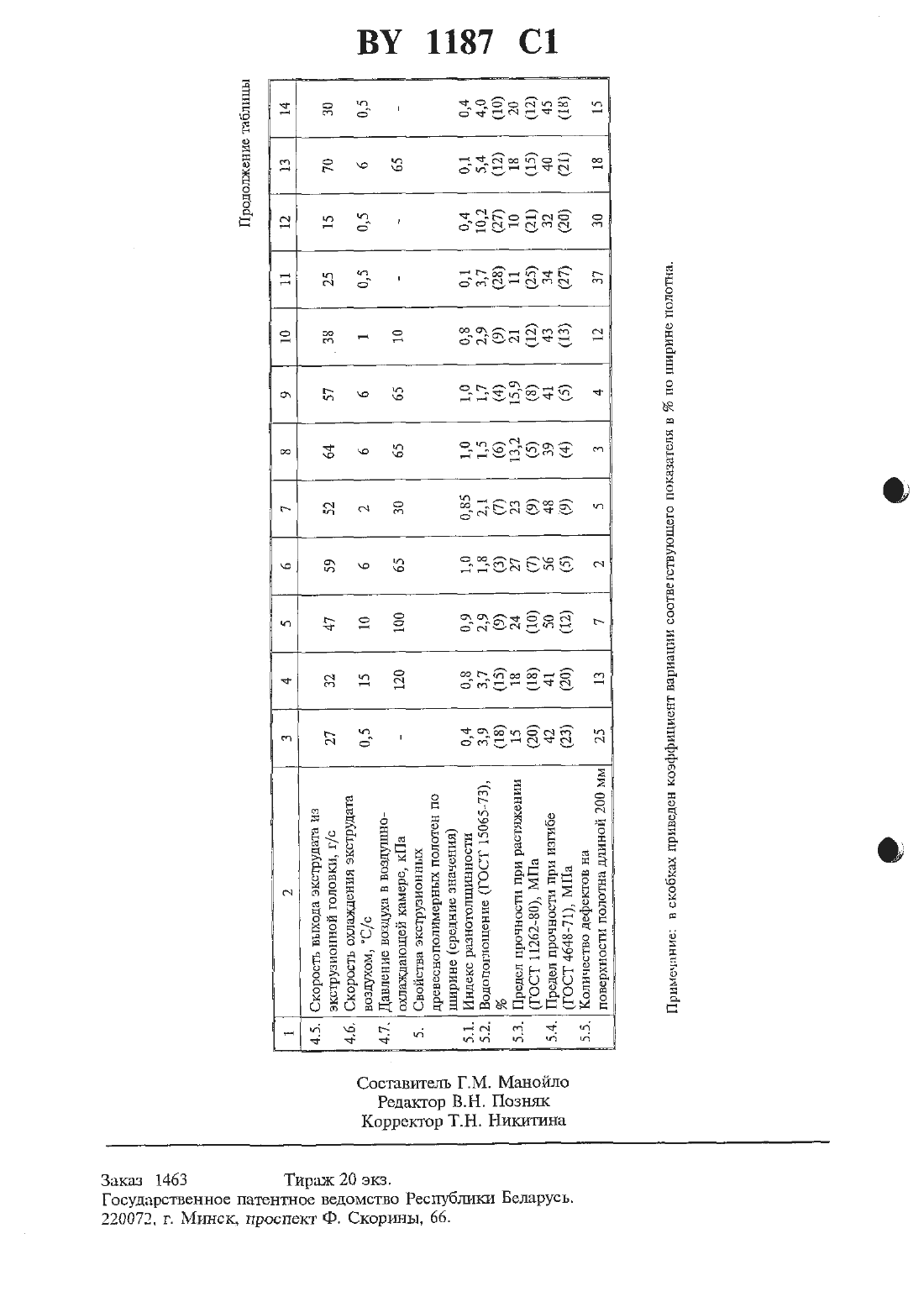

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(54) СПОСОБ ПОЛУЧЕНИЯ ДРЕВЕСНО-ПОЛИМЕРНЬШ ПОЛОТЕН И УСТРОИСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ1.Способ получения древесно-полимерных ПОЛОТЕН, ВКЛЮЧШОЩИЙ СМВЦШВЗНИВ КОМПОнентов, загрузку и экструдирование через КОЛЬЦЕВУЮ ГОЛОВКУ древесно-полимерного материала, отличающийся тем, что эксТРУдирование древесно-полимерного материала осуществляют через кольцевую головку при давлении на входе в нее 85-170 П/М, а полученнъпй экструдат разрезают в вязкотекучем состоянии по образующей и разворачиваютВ его в полотно охлаждением внетштей повер Р 00хности экструдата воздухом со скоростью 2-10 С/с, который подают под давлением 30100 кпа, а охлаждение внешней поверхности экструдата осуществляют до температуры размягчения по Вика.2. Устройство для получения древесно-полимерных полотен, включающее экструдер,кольцевую головку, нож, воздушно-охлаждающую систему и приемные валят, отличающиеся тем, что нож острием жестко соединенЩая система выполнена в виде двойною желоба с перфорированной верхней стенкой. при этом радиус кривизны желоба по длине изменяется в диапазоне(71) Заявитель Институт механики металло полимерных систем АН Беларуси (В)(73) Патентообладатель Институт механики металлополимерных систем АН Бела рУсИ (ВТ)где К - максимальный радиус кольцевой головки тж - РЩИУС кривизны верхней стоит желоба Б - толщина полотна, спри этом длШ-та желоба равна ширине получаемых полотен.Изобретение относится к производству композиционных широкоформатных материалов. а именно к способам получения древесно-полимерных полотен и устройствам дляЗадача изобретения - повышение физикомеханттчестсих характеристик, снижение неоднородности древесно-полимерного полотна,а таюке снижение энергоемкости способа.На фиг. 1 изображено устройство для осуществления способа, вид в аксонометрии на фигд - кольцевая головка и воздутшто-охлаждающая система, разрез На фигЗ - разрез 1-1 на фиг.2 на фиг.4 - разрез 2-2 на фиг.2 на фиг.5 - разрез 3-3 на фш.2.Устройство состоит из экструдера 1, кольцевой головки 2, обогреваемого ножа 3, воздуЦлто-охлаэкдаюшей системы 4, приемных валков 5. Нож крепится к кольцевой головке и за счет этого оботревается.Воздушно-охлаждающая система выполнсна в виде двойного желоба с перфорированной верхней стенкой, при этом радиус кривизны желоба по длине изменяется в диапазоне (БК)тжоогде К - максимальный радиус кольцевой головкитж - радиус кривизны верхней стенки желобаПри этом длина желоба равна ширине получаемьтх полотен.Работа устройства осуществляется следующим образом.Древесно-полимерный материал, находящийся в вязкотехсучем состоянии, экструдируется через экстрУдер 1 и кольцевую головку 2. Смонтированнъпй на выходе из головки и обогреваемый за счет контакта. с головкой нож 3 разрезает полученный экструдат (цилиндрической формы) по образующей(фиг.2). Воздушно-охлаждающая система 4 вьшолттена в виде двойною желоба с перфорированной верхней стенкой. Для равномерното разворачивания экструдата в полотно желоб по длине вьптолнен с переменным радиусом, который изменяется в диапазоне( Б К ) 5 тж со . Длина желоба в данном случае соответствует ширине получаемых полотен, Разворачивание экструдата цилиндриЧеской формы производят за счет охлаждения его воздухом до температуры размягчения материала по Вшса. Причем для полного разворачивания охлаждения внешней поверхности экструдата проводили со скоростью 2-10 С/ с. Для обеспечения такого реэшама охлаждения воздух в воздутнно-охлазкцшопппо систему подавали под давлением 30-100 кПа в зависимо СТИ ОТ ТОЛЩИНЫ получаемых полотен. Температура охлаждения агента равна 1822 С.Окончательное оформление зкструдата в полотно происходит с помощью протяжных валков 5, основное назначение которых состоит в отборе получаемых полотен и подаче их для формирования из них деталей сложной конфшурацшт.Физико-тиеханичесюае свойства древеснополимерных полотен оценивали на образцах,вырезанных из полотен по соответствующим ГОСТам. Индекс разнотолщттштости (1) оценивали по формулеИзмерение толщины полотна производили с помощью микрометра по ншрине полотна.Для оценки свойств по ширине полотна образцы для испытаний вырезали на расстоянии от оси симметрии полотна 80 мм и по оси симметрии. Разброс значений по каждому показателю представлен в таблице в скобках. Количество дефектов в полотне оценивали визуально на полотне длиной 200 мм.В таблице для сравнения приведены свойства древесно-потшмерньтх полотен, полученных по способу-прототипу и контрольным способам. В способе-прототитте древесно-полштерные полотна получались на экструдере с Плоскощелевой головкой. Приведены контрольные примеры, показывающие, что для достижения эффекта необходимо экструдирование через Прямоточную кольцевую головку, разрезание в вязкотекучем состоянии экструдата по образующей и разворачивание его в полотно за счет создания градиента температурных напряжений по толщине трубы. Разворачивание в данном случае обеспечивается охлаждением воздухом внешней поверхности экструдата со скоростью 2-10 С/с до температуры размягчения по Вика, причем воздух в воздушно-охлаэкденную систему подают под давлением 30-100 кПа.Применение в предлагаемом способе запредельных параметров нецелесообразно, так как в этом случае эффекта. повышения физикомеханических характеристик не наблюдается,или он незначителен.Анализ полученных данных свидетельствует о том, что применение предложенного способа получения экструзионных древесно-полимерных полотен позволяет повысить их физико-механические характеристики. Из таблицы видно, что изобретение обеспечивает снижение неоднородности материала по ширине более чем в 15-2,1 раза и повышение физико-механических характеристик в 1 , 3 -2, 3 раза, также снижается энергоемкость процесса в 1,3-1,5 раза.Е м а Ш шЕ Ь Е 0 ЭЩ о цнмэдзом щютнщвющц шцшцопюгн теч 92 Вы Бы мы вы О щоцон щощщоыагзв т оцомцдщ м шншцьомю мцшцющЕоН те 2 Е 2 от вы от г диких авансов щютоамв эпос вымощен щощщощютцномш щоЗо ннооцомо не вы в из о вы од ЪЪЕ диоде щоышазмт щ одой. шт одщоцшмш. Чч ШФРОЦОЩ дщщодтидномт щдшогъцоп щвьоцощирн дцномцюш ч ты Чы Мы од дн щ от Чы Е широте шдЕоы. .ы.м сот ооы осы сон вы вы вы вы 22 шоцоп Е Чм юоцоп одовоптъцоп ддогшмш т- - и - - ц я индивидом щоцон ощоцо мацони мы. а и ь - и ь шш енот дгтю щоцоц амида машет ты- л щодг одшоцдцом тащат бы щышмщоцщцдномш юооопо Ы от от от от от оь щь мы бы ыщдоощоцц шшшоцододы. Ы я ь и я - - - цоцынощцо - - от - ь - - щоцынтпцоц от от и оь от от щоддцоцппцод штат недопитая. ооЕошоЕцоЬ дд ддпыопом щшнооо д 2 Н и ь о и ы от ш ю и т м довода цдщщоыюъдномт Щ Ъ минометы ЕЫЩОПЕОМ дцногцп оашдщоцьщом юооопо щдгомншцчоц щшнооо ЕЕОПОЩИФЬ дцновшцшдвывода индщшцоисщыщшшдц анкетами а аппетита выдаче-азы. щьпмыцшдддщьооддо отдадим о вы. ш онпттмо оьочдодддшьддощнооо Едддщддддодд Еюддподадттом шоцю мюоодо ш овшоговяддшюд от от ад т м и ы яд ь тд им Е осы додошддддц подвода оощицощо п донмодооч ощноодадцоы .т.щ со во дао до 5 до до 5 до во ддтоооо воск оо о д то до от от от от до от ошд а невыгода видео то до до во до до 5 до д го до во под додтыоодд боа д од дд дн инд Чмд ты он от д щд щоодцдьоопд ЕЕ Еоощтощдд ддоцодд то до Б доз во Е до до до до од он о 2 од од д дд од то 5 он дмчюоошд 505 ышоаодвоцоцощ ыо д.о то до о од од это од до о то Еоощацгощдд мо до Фидддддотщддп инщцоцио отдача о ддоддоп хдщддцодддспощоошицц дддшоыюддцноит отнодьдощо и о - - од о о от то оод отд - ж дога. ооаодоач дощщдыцтощ щ оцтощ вддддэддшщп. ы о то 2 д о о о о од од по до. ведомом шнмчицномт шддшоцмддодщио днооцоодо Чт од. ид ты ют . от шт щи от мм о додщоцод дщошддоддтидномю мы шьоцьоодт оцохддш дьооцоодо то Г од од дд од о о ь о о Р о о о дГосударственное патентное ведомство Республики Беларусъ. 220072. г. Минск, проспект Ф. Скориньп, 66.
