Стопор для ограничения определенного угла открытия двери или окна или подобных устройств, в частности максимального угла открытия

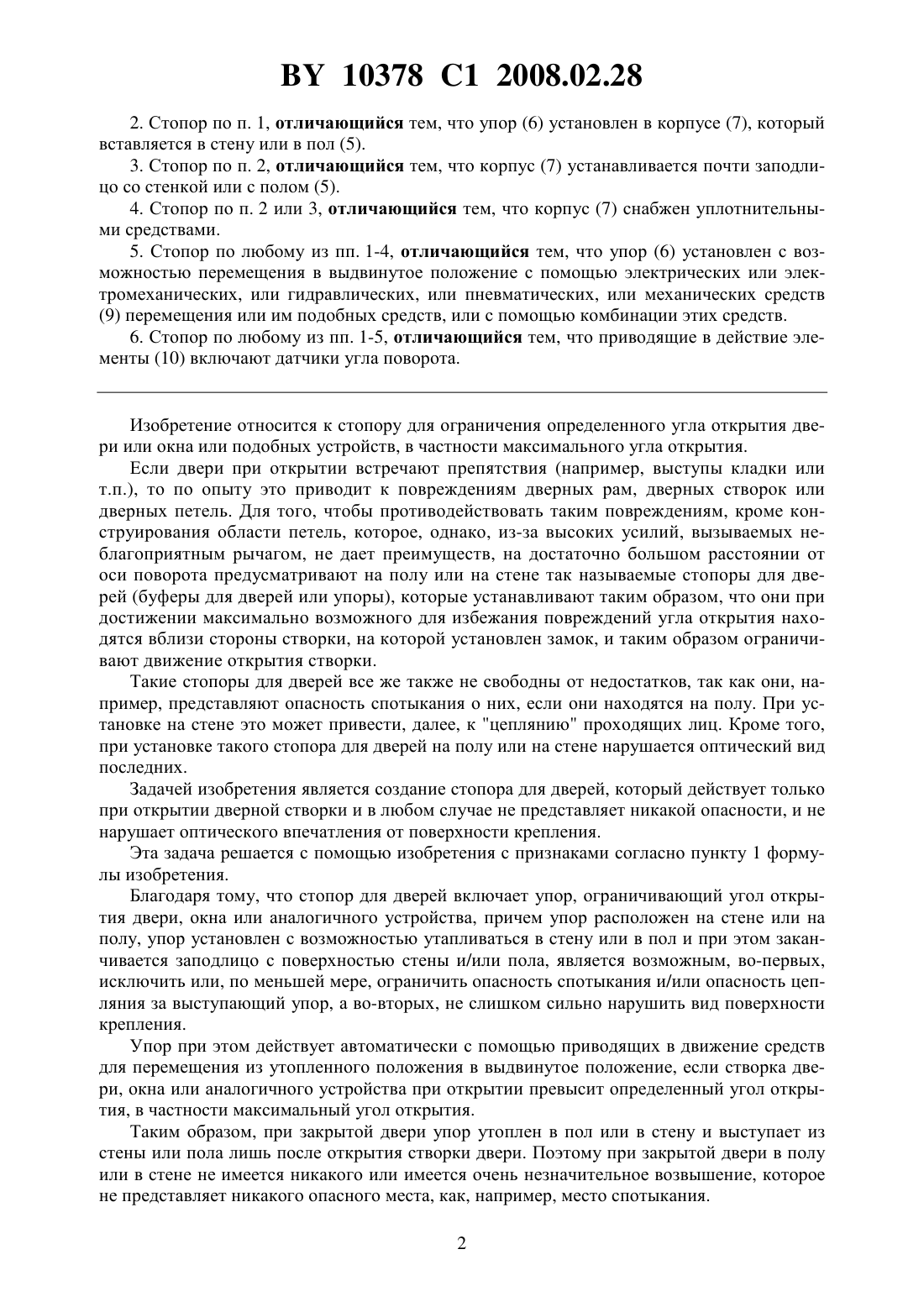

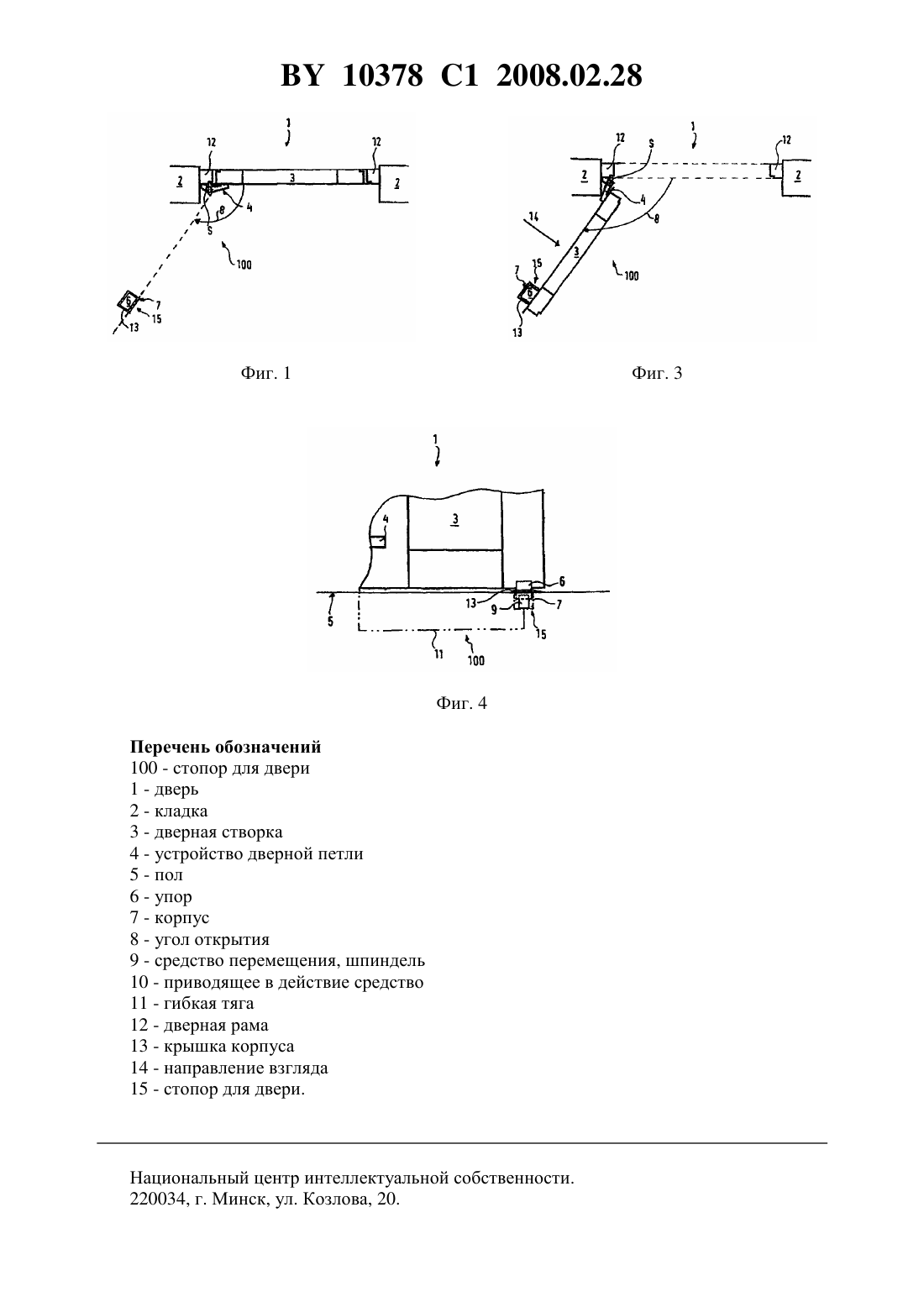

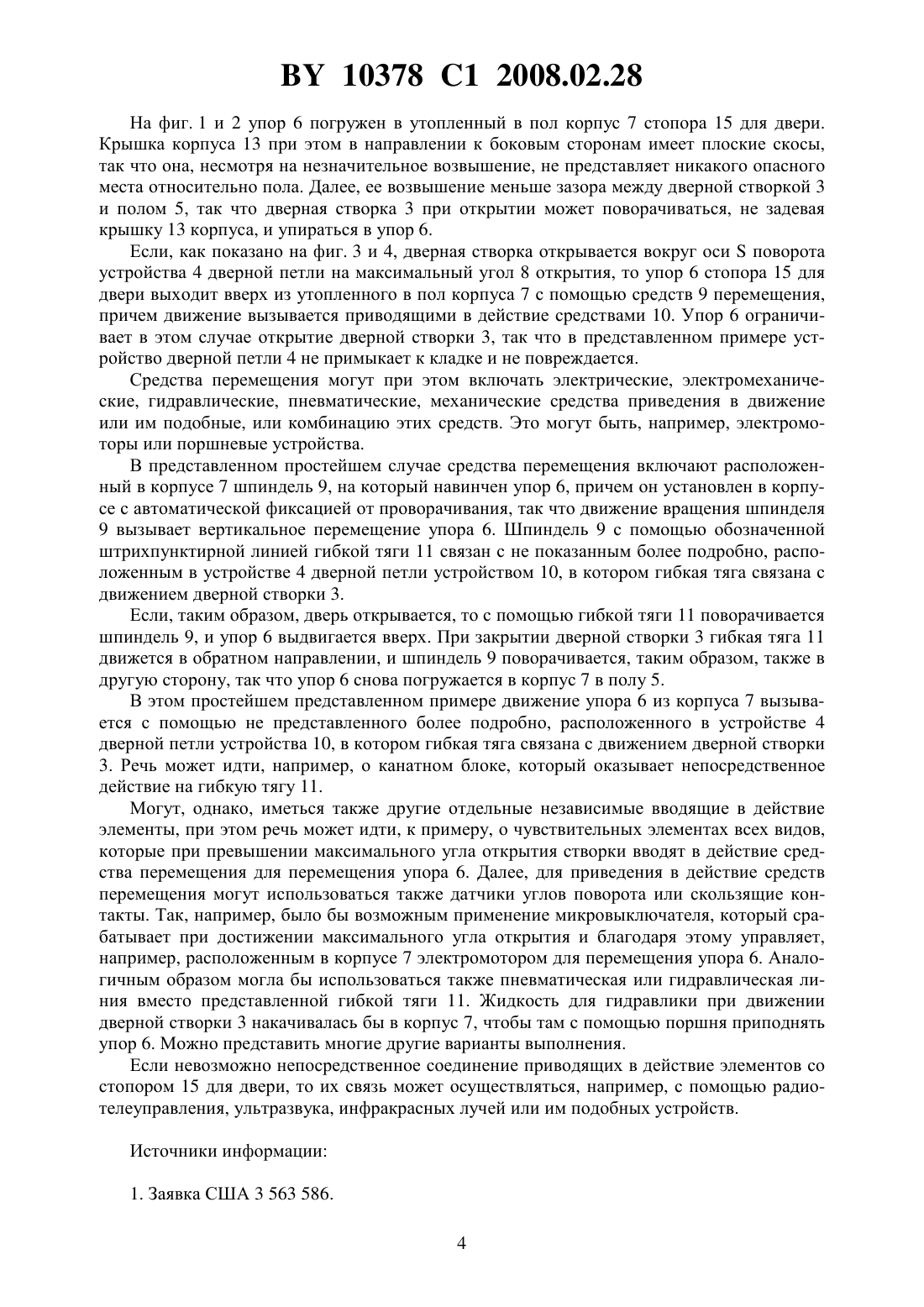

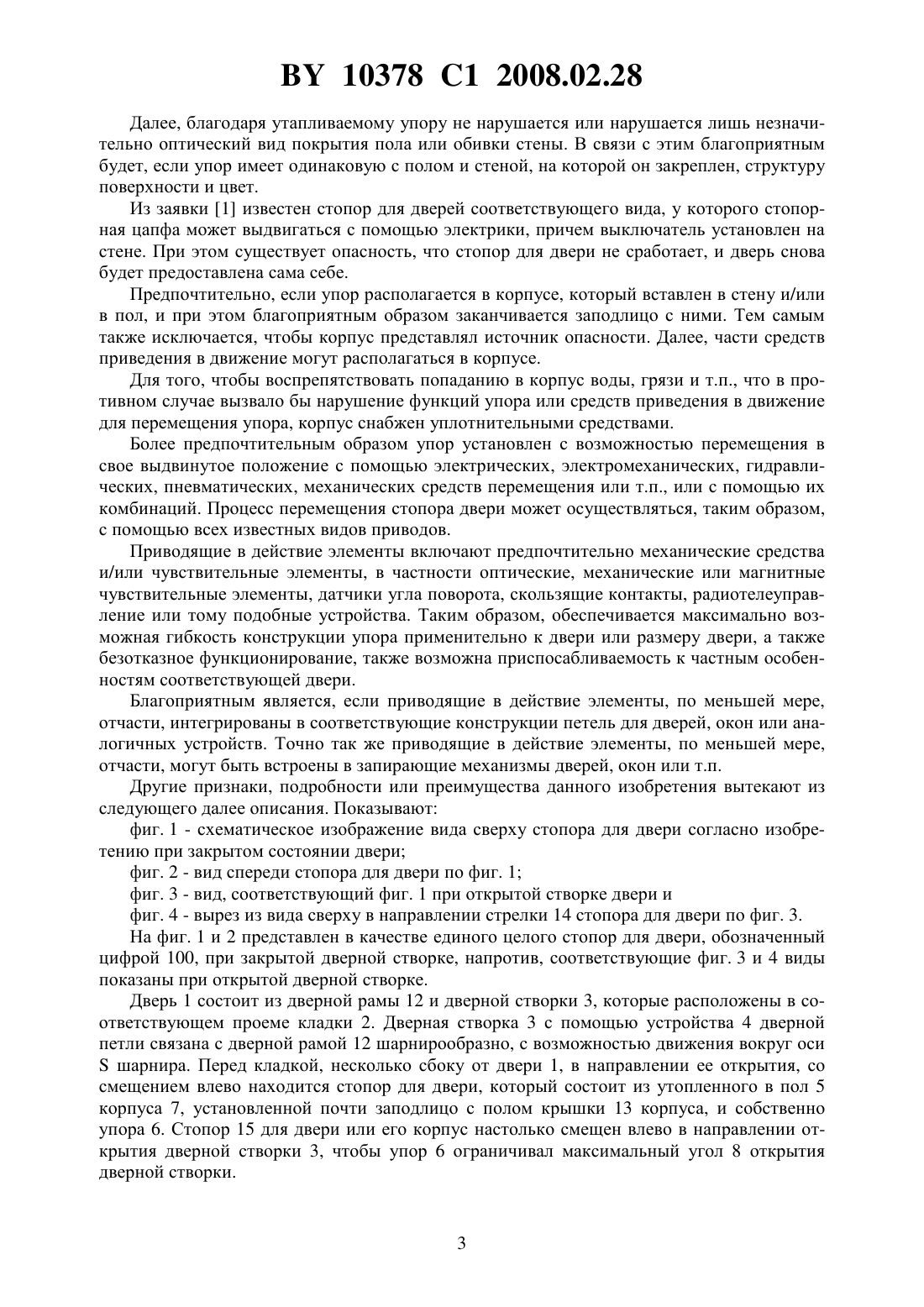

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТОПОР ДЛЯ ОГРАНИЧЕНИЯ ОПРЕДЕЛЕННОГО УГЛА ОТКРЫТИЯ ДВЕРИ ИЛИ ОКНА ИЛИ ПОДОБНЫХ УСТРОЙСТВ,В ЧАСТНОСТИ МАКСИМАЛЬНОГО УГЛА ОТКРЫТИЯ(71) Заявитель ДР. ХАН ГМБХ УНД КО. КГ(73) Патентообладатель ДР. ХАН ГМБХ УНД КО. КГ(57) 1. Стопор для ограничения определенного угла (8) открытия двери (1) или окна или подобных устройств, в частности максимального угла открытия, содержащий упор (6), устанавливаемый на стене или на полу (5) с возможностью перемещения из утопленного в пол(5) или в стену положения в выдвинутое положение и обратно с помощью средств (9) перемещения, отличающийся тем, что упор (6) при закрытой двери (1) или закрытом окне или подобных устройств погружается в пол (5) или в стену, и приведение в движение упора (6) при определенном угле (8) открытия створки (3) двери или окна или подобных устройств осуществляется с помощью приводящих в действие элементов (10), которые включают механические средства и/или чувствительные элементы, причем приводящие в действие элементы (10), по меньшей мере, частично встраиваются в соответствующие устройства (4) петель для двери или окна или подобных устройств, с помощью которых створка (3) шарнирно связана с рамой (12) с возможностью движения вокруг осишарнира. 10378 1 2008.02.28 2. Стопор по п. 1, отличающийся тем, что упор (6) установлен в корпусе (7), который вставляется в стену или в пол (5). 3. Стопор по п. 2, отличающийся тем, что корпус (7) устанавливается почти заподлицо со стенкой или с полом (5). 4. Стопор по п. 2 или 3, отличающийся тем, что корпус (7) снабжен уплотнительными средствами. 5. Стопор по любому из пп. 1-4, отличающийся тем, что упор (6) установлен с возможностью перемещения в выдвинутое положение с помощью электрических или электромеханических, или гидравлических, или пневматических, или механических средств(9) перемещения или им подобных средств, или с помощью комбинации этих средств. 6. Стопор по любому из пп. 1-5, отличающийся тем, что приводящие в действие элементы (10) включают датчики угла поворота. Изобретение относится к стопору для ограничения определенного угла открытия двери или окна или подобных устройств, в частности максимального угла открытия. Если двери при открытии встречают препятствия (например, выступы кладки или т.п.), то по опыту это приводит к повреждениям дверных рам, дверных створок или дверных петель. Для того, чтобы противодействовать таким повреждениям, кроме конструирования области петель, которое, однако, из-за высоких усилий, вызываемых неблагоприятным рычагом, не дает преимуществ, на достаточно большом расстоянии от оси поворота предусматривают на полу или на стене так называемые стопоры для дверей (буферы для дверей или упоры), которые устанавливают таким образом, что они при достижении максимально возможного для избежания повреждений угла открытия находятся вблизи стороны створки, на которой установлен замок, и таким образом ограничивают движение открытия створки. Такие стопоры для дверей все же также не свободны от недостатков, так как они, например, представляют опасность спотыкания о них, если они находятся на полу. При установке на стене это может привести, далее, к цеплянию проходящих лиц. Кроме того,при установке такого стопора для дверей на полу или на стене нарушается оптический вид последних. Задачей изобретения является создание стопора для дверей, который действует только при открытии дверной створки и в любом случае не представляет никакой опасности, и не нарушает оптического впечатления от поверхности крепления. Эта задача решается с помощью изобретения с признаками согласно пункту 1 формулы изобретения. Благодаря тому, что стопор для дверей включает упор, ограничивающий угол открытия двери, окна или аналогичного устройства, причем упор расположен на стене или на полу, упор установлен с возможностью утапливаться в стену или в пол и при этом заканчивается заподлицо с поверхностью стены и/или пола, является возможным, во-первых,исключить или, по меньшей мере, ограничить опасность спотыкания и/или опасность цепляния за выступающий упор, а во-вторых, не слишком сильно нарушить вид поверхности крепления. Упор при этом действует автоматически с помощью приводящих в движение средств для перемещения из утопленного положения в выдвинутое положение, если створка двери, окна или аналогичного устройства при открытии превысит определенный угол открытия, в частности максимальный угол открытия. Таким образом, при закрытой двери упор утоплен в пол или в стену и выступает из стены или пола лишь после открытия створки двери. Поэтому при закрытой двери в полу или в стене не имеется никакого или имеется очень незначительное возвышение, которое не представляет никакого опасного места, как, например, место спотыкания. 2 10378 1 2008.02.28 Далее, благодаря утапливаемому упору не нарушается или нарушается лишь незначительно оптический вид покрытия пола или обивки стены. В связи с этим благоприятным будет, если упор имеет одинаковую с полом и стеной, на которой он закреплен, структуру поверхности и цвет. Из заявки 1 известен стопор для дверей соответствующего вида, у которого стопорная цапфа может выдвигаться с помощью электрики, причем выключатель установлен на стене. При этом существует опасность, что стопор для двери не сработает, и дверь снова будет предоставлена сама себе. Предпочтительно, если упор располагается в корпусе, который вставлен в стену и/или в пол, и при этом благоприятным образом заканчивается заподлицо с ними. Тем самым также исключается, чтобы корпус представлял источник опасности. Далее, части средств приведения в движение могут располагаться в корпусе. Для того, чтобы воспрепятствовать попаданию в корпус воды, грязи и т.п., что в противном случае вызвало бы нарушение функций упора или средств приведения в движение для перемещения упора, корпус снабжен уплотнительными средствами. Более предпочтительным образом упор установлен с возможностью перемещения в свое выдвинутое положение с помощью электрических, электромеханических, гидравлических, пневматических, механических средств перемещения или т.п., или с помощью их комбинаций. Процесс перемещения стопора двери может осуществляться, таким образом,с помощью всех известных видов приводов. Приводящие в действие элементы включают предпочтительно механические средства и/или чувствительные элементы, в частности оптические, механические или магнитные чувствительные элементы, датчики угла поворота, скользящие контакты, радиотелеуправление или тому подобные устройства. Таким образом, обеспечивается максимально возможная гибкость конструкции упора применительно к двери или размеру двери, а также безотказное функционирование, также возможна приспосабливаемость к частным особенностям соответствующей двери. Благоприятным является, если приводящие в действие элементы, по меньшей мере,отчасти, интегрированы в соответствующие конструкции петель для дверей, окон или аналогичных устройств. Точно так же приводящие в действие элементы, по меньшей мере,отчасти, могут быть встроены в запирающие механизмы дверей, окон или т.п. Другие признаки, подробности или преимущества данного изобретения вытекают из следующего далее описания. Показывают фиг. 1 - схематическое изображение вида сверху стопора для двери согласно изобретению при закрытом состоянии двери фиг. 2 - вид спереди стопора для двери по фиг. 1 фиг. 3 - вид, соответствующий фиг. 1 при открытой створке двери и фиг. 4 - вырез из вида сверху в направлении стрелки 14 стопора для двери по фиг. 3. На фиг. 1 и 2 представлен в качестве единого целого стопор для двери, обозначенный цифрой 100, при закрытой дверной створке, напротив, соответствующие фиг. 3 и 4 виды показаны при открытой дверной створке. Дверь 1 состоит из дверной рамы 12 и дверной створки 3, которые расположены в соответствующем проеме кладки 2. Дверная створка 3 с помощью устройства 4 дверной петли связана с дверной рамой 12 шарнирообразно, с возможностью движения вокруг осишарнира. Перед кладкой, несколько сбоку от двери 1, в направлении ее открытия, со смещением влево находится стопор для двери, который состоит из утопленного в пол 5 корпуса 7, установленной почти заподлицо с полом крышки 13 корпуса, и собственно упора 6. Стопор 15 для двери или его корпус настолько смещен влево в направлении открытия дверной створки 3, чтобы упор 6 ограничивал максимальный угол 8 открытия дверной створки. 10378 1 2008.02.28 На фиг. 1 и 2 упор 6 погружен в утопленный в пол корпус 7 стопора 15 для двери. Крышка корпуса 13 при этом в направлении к боковым сторонам имеет плоские скосы,так что она, несмотря на незначительное возвышение, не представляет никакого опасного места относительно пола. Далее, ее возвышение меньше зазора между дверной створкой 3 и полом 5, так что дверная створка 3 при открытии может поворачиваться, не задевая крышку 13 корпуса, и упираться в упор 6. Если, как показано на фиг. 3 и 4, дверная створка открывается вокруг осиповорота устройства 4 дверной петли на максимальный угол 8 открытия, то упор 6 стопора 15 для двери выходит вверх из утопленного в пол корпуса 7 с помощью средств 9 перемещения,причем движение вызывается приводящими в действие средствами 10. Упор 6 ограничивает в этом случае открытие дверной створки 3, так что в представленном примере устройство дверной петли 4 не примыкает к кладке и не повреждается. Средства перемещения могут при этом включать электрические, электромеханические, гидравлические, пневматические, механические средства приведения в движение или им подобные, или комбинацию этих средств. Это могут быть, например, электромоторы или поршневые устройства. В представленном простейшем случае средства перемещения включают расположенный в корпусе 7 шпиндель 9, на который навинчен упор 6, причем он установлен в корпусе с автоматической фиксацией от проворачивания, так что движение вращения шпинделя 9 вызывает вертикальное перемещение упора 6. Шпиндель 9 с помощью обозначенной штрихпунктирной линией гибкой тяги 11 связан с не показанным более подробно, расположенным в устройстве 4 дверной петли устройством 10, в котором гибкая тяга связана с движением дверной створки 3. Если, таким образом, дверь открывается, то с помощью гибкой тяги 11 поворачивается шпиндель 9, и упор 6 выдвигается вверх. При закрытии дверной створки 3 гибкая тяга 11 движется в обратном направлении, и шпиндель 9 поворачивается, таким образом, также в другую сторону, так что упор 6 снова погружается в корпус 7 в полу 5. В этом простейшем представленном примере движение упора 6 из корпуса 7 вызывается с помощью не представленного более подробно, расположенного в устройстве 4 дверной петли устройства 10, в котором гибкая тяга связана с движением дверной створки 3. Речь может идти, например, о канатном блоке, который оказывает непосредственное действие на гибкую тягу 11. Могут, однако, иметься также другие отдельные независимые вводящие в действие элементы, при этомречь может идти, к примеру, о чувствительных элементах всех видов,которые при превышении максимального угла открытия створки вводят в действие средства перемещения для перемещения упора 6. Далее, для приведения в действие средств перемещения могут использоваться также датчики углов поворота или скользящие контакты. Так, например, было бы возможным применение микровыключателя, который срабатывает при достижении максимального угла открытия и благодаря этому управляет,например, расположенным в корпусе 7 электромотором для перемещения упора 6. Аналогичным образом могла бы использоваться также пневматическая или гидравлическая линия вместо представленной гибкой тяги 11. Жидкость для гидравлики при движении дверной створки 3 накачивалась бы в корпус 7, чтобы там с помощью поршня приподнять упор 6. Можно представить многие другие варианты выполнения. Если невозможно непосредственное соединение приводящих в действие элементов со стопором 15 для двери, то их связь может осуществляться, например, с помощью радиотелеуправления, ультразвука, инфракрасных лучей или им подобных устройств. Источники информации 1. Заявка США 3 563 586. 4 Фиг. 4 Перечень обозначений 100 - стопор для двери 1 - дверь 2 - кладка 3 - дверная створка 4 - устройство дверной петли 5 - пол 6 - упор 7 - корпус 8 - угол открытия 9 - средство перемещения, шпиндель 10 - приводящее в действие средство 11 - гибкая тяга 12 - дверная рама 13 - крышка корпуса 14 - направление взгляда 15 - стопор для двери. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
