Устройство для запирания и ограничения положения дверей

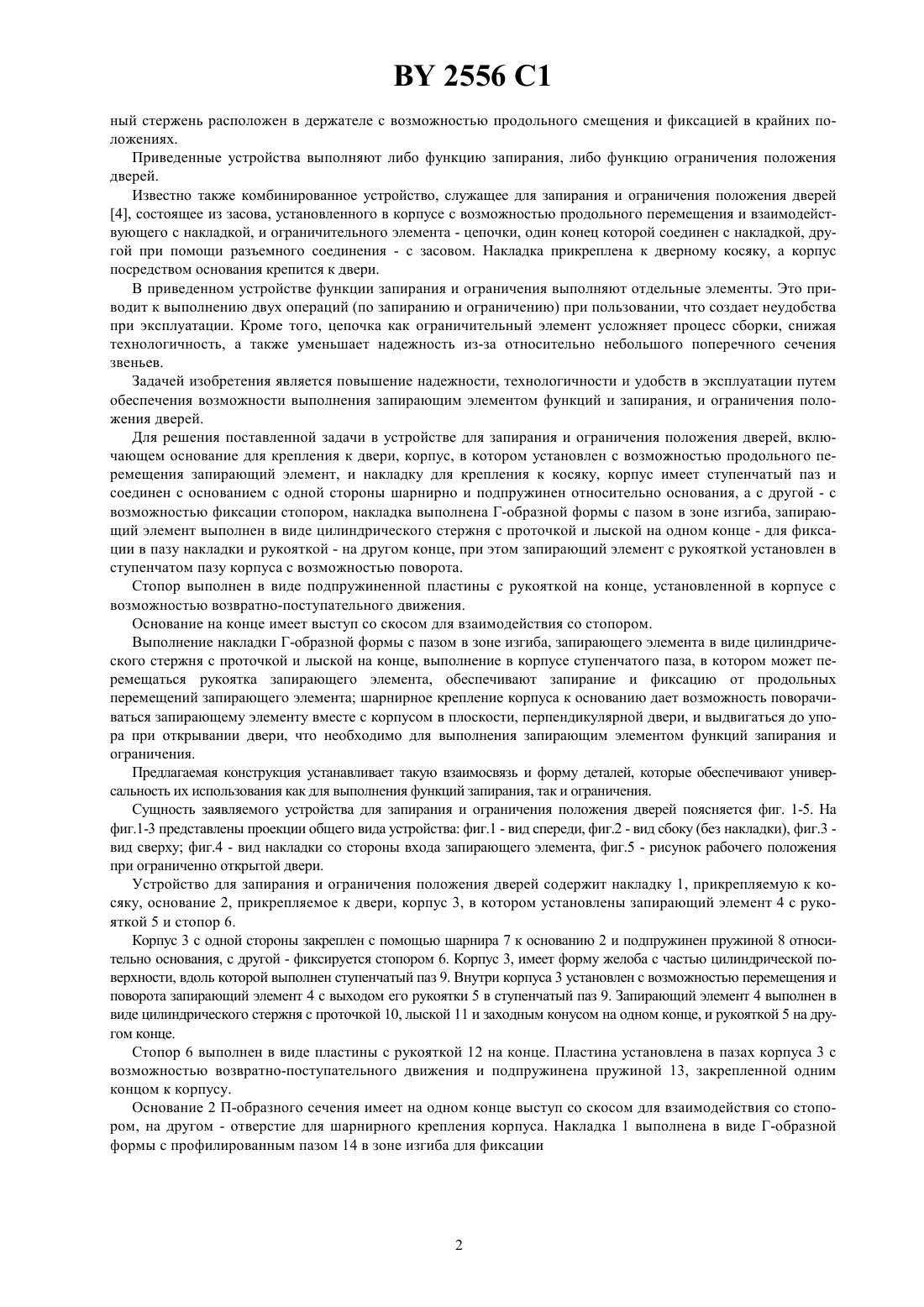

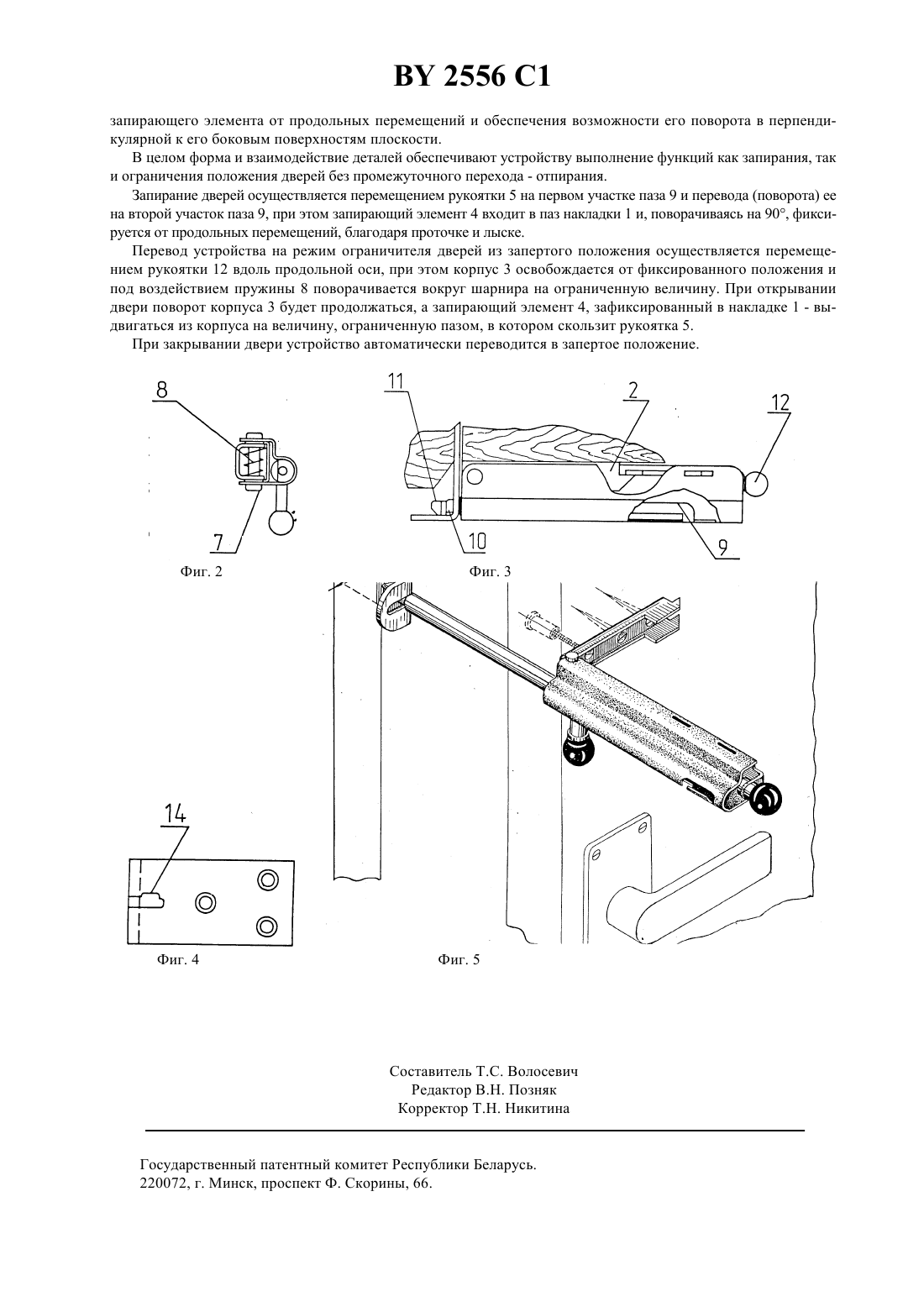

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ЗАПИРАНИЯ И ОГРАНИЧЕНИЯ ПОЛОЖЕНИЯ ДВЕРЕЙ(71) Заявитель Открытое акционерное общество Пеленг(73) Патентообладатель Открытое акционерное общество Пеленг(57) 1. Устройство для запирания и ограничения положения дверей, включающее основание для крепления к двери,корпус, в котором установлен с возможностью продольного перемещения запирающий элемент и накладку для крепления к косяку, отличающееся тем, что корпус имеет ступенчатый паз и соединен с основанием с одной стороны шарнирно и подпружинен относительно основания, а с другой - с возможностью фиксации стопором, накладка выполнена Г-образной формы с пазом в зоне изгиба, запирающий элемент выполнен в виде цилиндрического стержня с проточкой и лыской на одном конце - для фиксации в пазу накладки и рукояткой - на другом конце, при этом запирающий элемент с рукояткой установлен в ступенчатом пазу корпуса с возможностью поворота. 2. Устройство по п. 1, отличающееся тем, что стопор выполнен в виде подпружиненной пластины с рукояткой на конце, установленной в корпусе с возможностью возвратно-поступательного движения. 3. устройство по пп. 1, 2, отличающееся тем, что основание на конце имеет выступ со скосом для взаимодействия со стопором. Фиг. 1 Устройство для запирания и ограничения положения дверей относится к скобяным изделиям и представляет собой устройство, обеспечивающее запирание дверей и открывание их при необходимости на ограниченный угол без предварительного отпирания. Существуют различные устройства для запирания дверей задвижки, засовы, защелки. Известно устройство 1,которое состоит из подпружиненной фиксирующей (запорной) планки, установленной с возможностью возвратнопоступательного перемещения в направлении перпендикулярном оси запирающего стержня, выполненного с заходным конусом, проточкой и лыской на конце. Известно устройство для фиксации положения дверей 2, содержащее основание, накладку с пазом и ограничительный элемент - цепочку, и устройство для фиксации дверей 3, согласно которому ограничитель 2556 1 ный стержень расположен в держателе с возможностью продольного смещения и фиксацией в крайних положениях. Приведенные устройства выполняют либо функцию запирания, либо функцию ограничения положения дверей. Известно также комбинированное устройство, служащее для запирания и ограничения положения дверей 4, состоящее из засова, установленного в корпусе с возможностью продольного перемещения и взаимодействующего с накладкой, и ограничительного элемента - цепочки, один конец которой соединен с накладкой, другой при помощи разъемного соединения - с засовом. Накладка прикреплена к дверному косяку, а корпус посредством основания крепится к двери. В приведенном устройстве функции запирания и ограничения выполняют отдельные элементы. Это приводит к выполнению двух операций (по запиранию и ограничению) при пользовании, что создает неудобства при эксплуатации. Кроме того, цепочка как ограничительный элемент усложняет процесс сборки, снижая технологичность, а также уменьшает надежность из-за относительно небольшого поперечного сечения звеньев. Задачей изобретения является повышение надежности, технологичности и удобств в эксплуатации путем обеспечения возможности выполнения запирающим элементом функций и запирания, и ограничения положения дверей. Для решения поставленной задачи в устройстве для запирания и ограничения положения дверей, включающем основание для крепления к двери, корпус, в котором установлен с возможностью продольного перемещения запирающий элемент, и накладку для крепления к косяку, корпус имеет ступенчатый паз и соединен с основанием с одной стороны шарнирно и подпружинен относительно основания, а с другой - с возможностью фиксации стопором, накладка выполнена Г-образной формы с пазом в зоне изгиба, запирающий элемент выполнен в виде цилиндрического стержня с проточкой и лыской на одном конце - для фиксации в пазу накладки и рукояткой - на другом конце, при этом запирающий элемент с рукояткой установлен в ступенчатом пазу корпуса с возможностью поворота. Стопор выполнен в виде подпружиненной пластины с рукояткой на конце, установленной в корпусе с возможностью возвратно-поступательного движения. Основание на конце имеет выступ со скосом для взаимодействия со стопором. Выполнение накладки Г-образной формы с пазом в зоне изгиба, запирающего элемента в виде цилиндрического стержня с проточкой и лыской на конце, выполнение в корпусе ступенчатого паза, в котором может перемещаться рукоятка запирающего элемента, обеспечивают запирание и фиксацию от продольных перемещений запирающего элемента шарнирное крепление корпуса к основанию дает возможность поворачиваться запирающему элементу вместе с корпусом в плоскости, перпендикулярной двери, и выдвигаться до упора при открывании двери, что необходимо для выполнения запирающим элементом функций запирания и ограничения. Предлагаемая конструкция устанавливает такую взаимосвязь и форму деталей, которые обеспечивают универсальность их использования как для выполнения функций запирания, так и ограничения. Сущность заявляемого устройства для запирания и ограничения положения дверей поясняется фиг. 1-5. На фиг.1-3 представлены проекции общего вида устройства фиг.1 - вид спереди, фиг.2 - вид сбоку (без накладки), фиг.3 вид сверху фиг.4 - вид накладки со стороны входа запирающего элемента, фиг.5 - рисунок рабочего положения при ограниченно открытой двери. Устройство для запирания и ограничения положения дверей содержит накладку 1, прикрепляемую к косяку, основание 2, прикрепляемое к двери, корпус 3, в котором установлены запирающий элемент 4 с рукояткой 5 и стопор 6. Корпус 3 с одной стороны закреплен с помощью шарнира 7 к основанию 2 и подпружинен пружиной 8 относительно основания, с другой - фиксируется стопором 6. Корпус 3, имеет форму желоба с частью цилиндрической поверхности, вдоль которой выполнен ступенчатый паз 9. Внутри корпуса 3 установлен с возможностью перемещения и поворота запирающий элемент 4 с выходом его рукоятки 5 в ступенчатый паз 9. Запирающий элемент 4 выполнен в виде цилиндрического стержня с проточкой 10, лыской 11 и заходным конусом на одном конце, и рукояткой 5 на другом конце. Стопор 6 выполнен в виде пластины с рукояткой 12 на конце. Пластина установлена в пазах корпуса 3 с возможностью возвратно-поступательного движения и подпружинена пружиной 13, закрепленной одним концом к корпусу. Основание 2 П-образного сечения имеет на одном конце выступ со скосом для взаимодействия со стопором, на другом - отверстие для шарнирного крепления корпуса. Накладка 1 выполнена в виде Г-образной формы с профилированным пазом 14 в зоне изгиба для фиксации 2556 1 запирающего элемента от продольных перемещений и обеспечения возможности его поворота в перпендикулярной к его боковым поверхностям плоскости. В целом форма и взаимодействие деталей обеспечивают устройству выполнение функций как запирания, так и ограничения положения дверей без промежуточного перехода - отпирания. Запирание дверей осуществляется перемещением рукоятки 5 на первом участке паза 9 и перевода (поворота) ее на второй участок паза 9, при этом запирающий элемент 4 входит в паз накладки 1 и, поворачиваясь на 90, фиксируется от продольных перемещений, благодаря проточке и лыске. Перевод устройства на режим ограничителя дверей из запертого положения осуществляется перемещением рукоятки 12 вдоль продольной оси, при этом корпус 3 освобождается от фиксированного положения и под воздействием пружины 8 поворачивается вокруг шарнира на ограниченную величину. При открывании двери поворот корпуса 3 будет продолжаться, а запирающий элемент 4, зафиксированный в накладке 1 - выдвигаться из корпуса на величину, ограниченную пазом, в котором скользит рукоятка 5. При закрывании двери устройство автоматически переводится в запертое положение. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
