Устройство для предпосевного стимулирования семян СВЧ полем

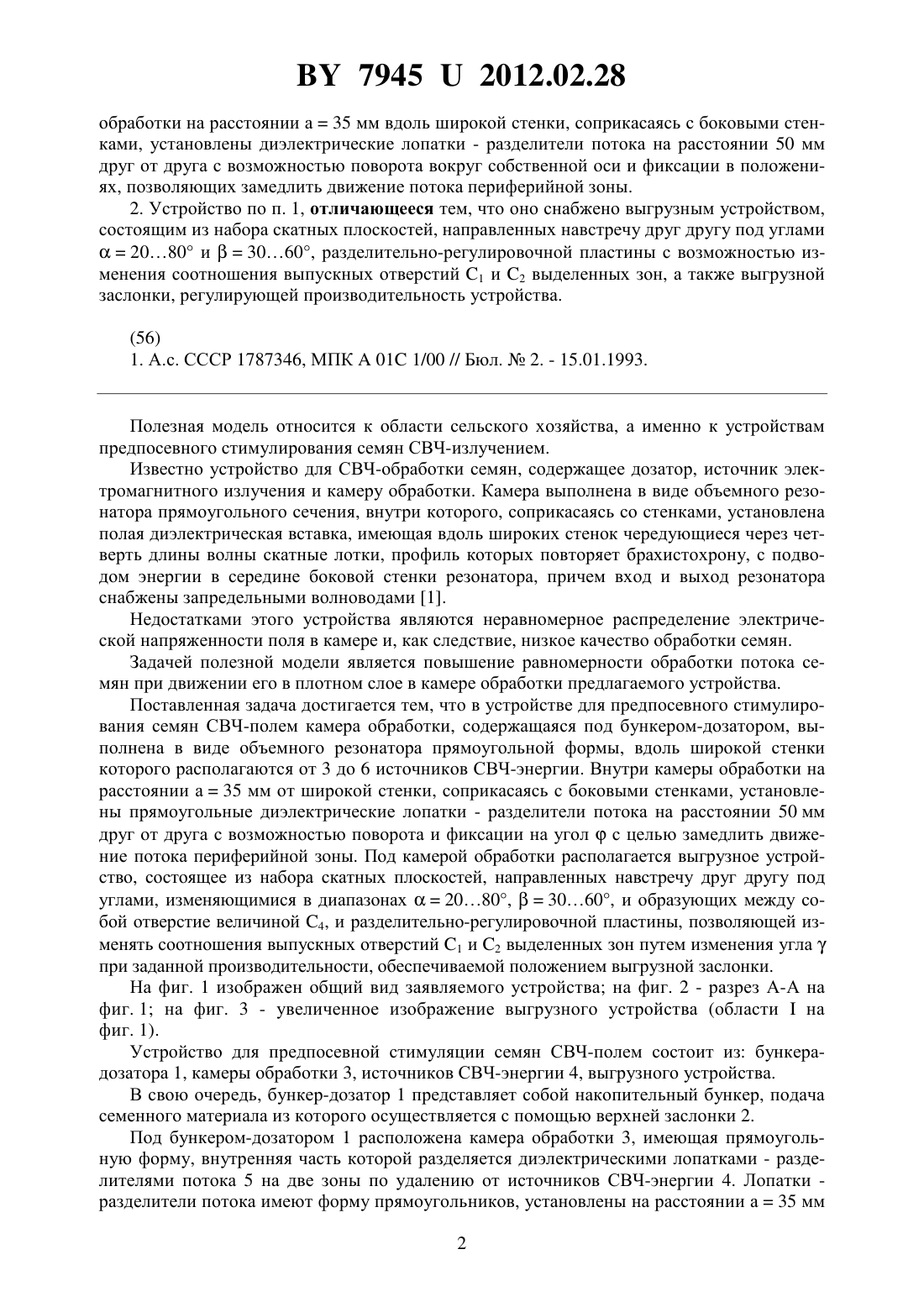

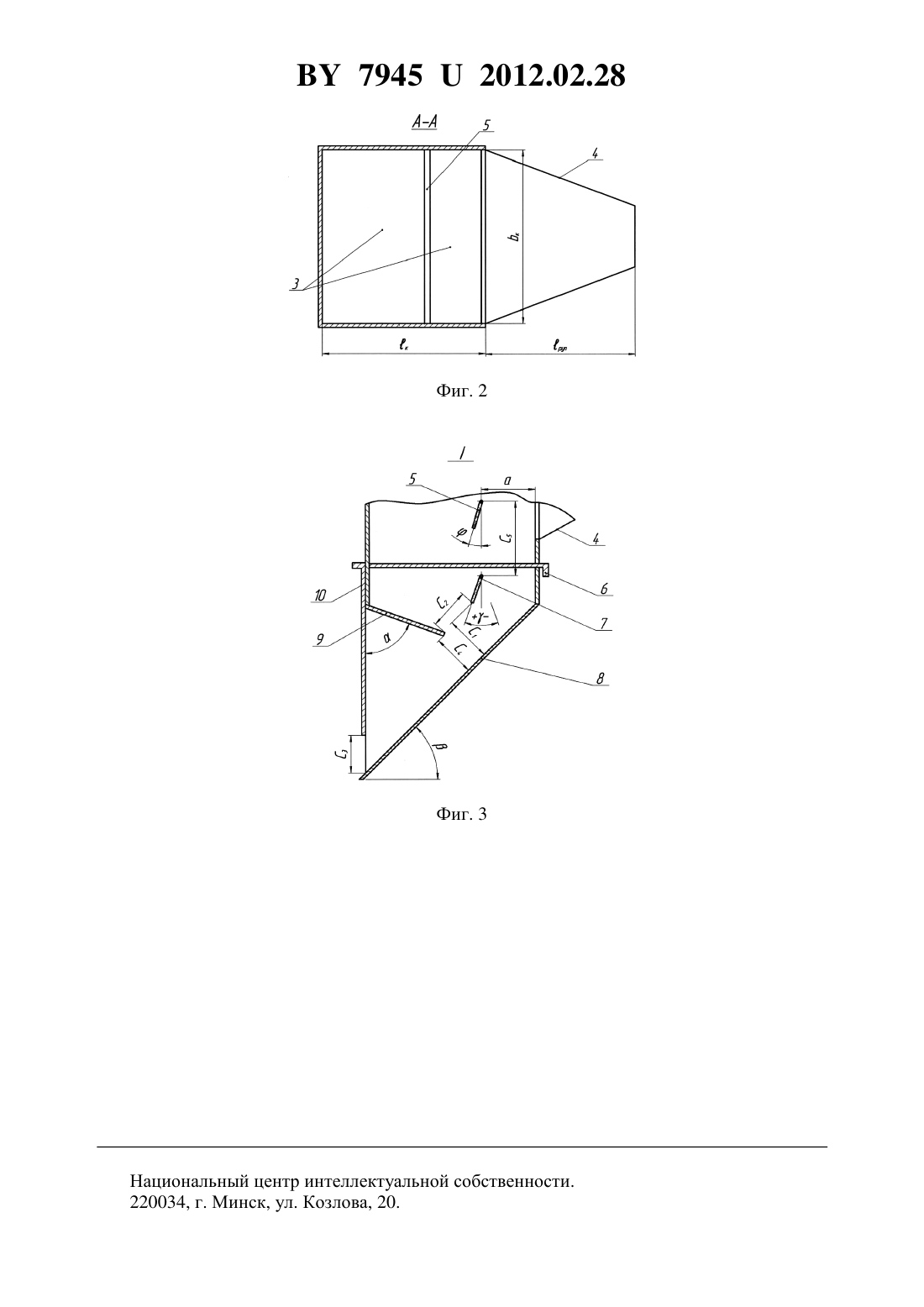

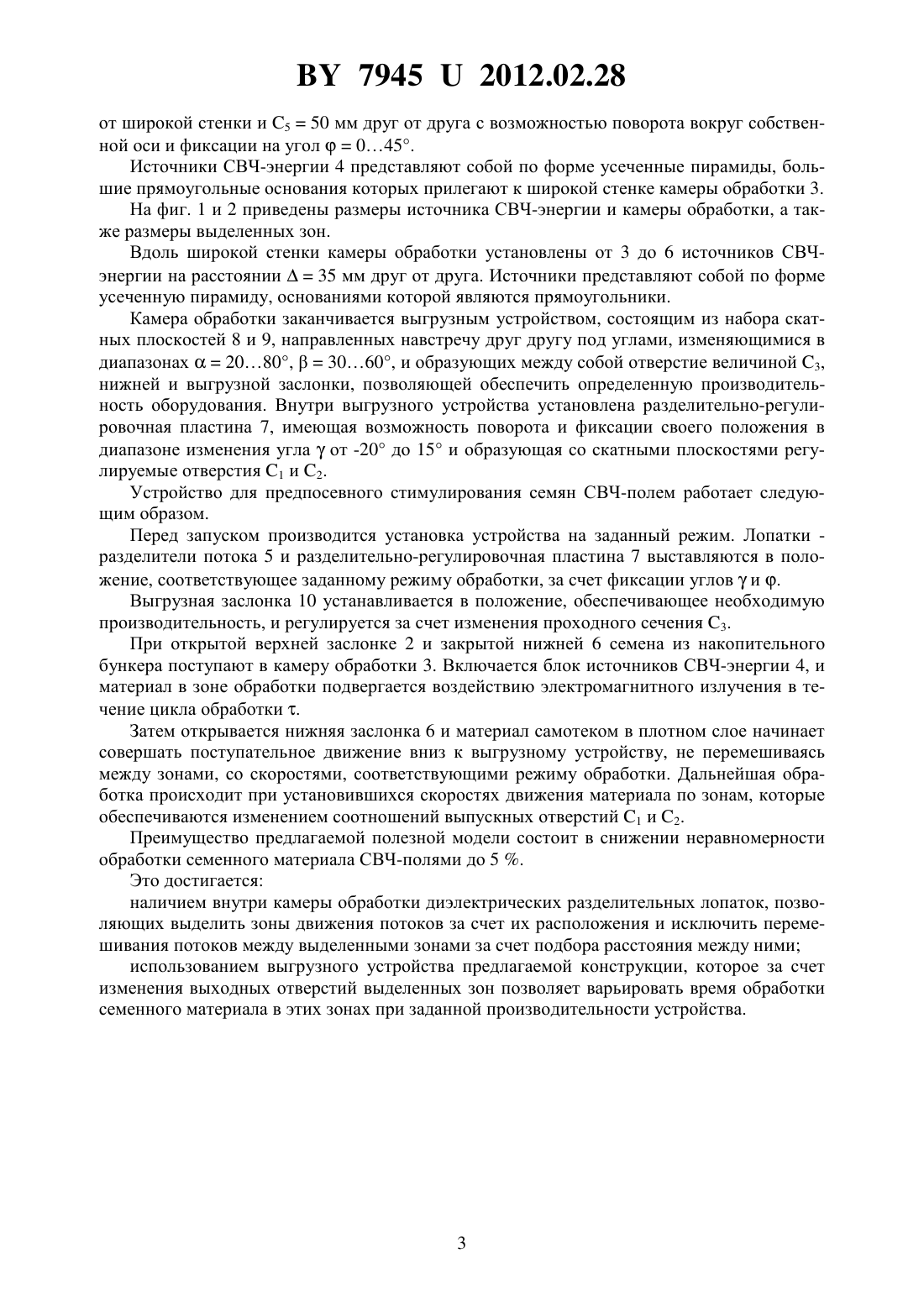

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДПОСЕВНОГО СТИМУЛИРОВАНИЯ СЕМЯН СВЧ-ПОЛЕМ(72) Авторы Червяков Александр Викторович Червякова Евгения Александровна Курзенков Сергей Владимирович Циркунов Александр Сергеевич(73) Патентообладатель Общество с ограниченной ответственностью научнопроизводственное предприятие Белама Плюс(57) 1. Устройство для предпосевного стимулирования семян СВЧ-полем, содержащее установленную под бункером-дозатором прямоугольную камеру обработки семенного материала, выполненную в виде объемного резонатора, по всей высоте которого у широкой стенки расположены источники СВЧ-энергии, отличающееся тем, что внутри камеры 79452012.02.28 обработки на расстоянии а 35 мм вдоль широкой стенки, соприкасаясь с боковыми стенками, установлены диэлектрические лопатки - разделители потока на расстоянии 50 мм друг от друга с возможностью поворота вокруг собственной оси и фиксации в положениях, позволяющих замедлить движение потока периферийной зоны. 2. Устройство по п. 1, отличающееся тем, что оно снабжено выгрузным устройством,состоящим из набора скатных плоскостей, направленных навстречу друг другу под углами 2080 и 3060, разделительно-регулировочной пластины с возможностью изменения соотношения выпускных отверстий 1 и 2 выделенных зон, а также выгрузной заслонки, регулирующей производительность устройства.(56) 1. А.с. СССР 1787346, МПК 01 1/00 // Бюл.2. - 15.01.1993. Полезная модель относится к области сельского хозяйства, а именно к устройствам предпосевного стимулирования семян СВЧ-излучением. Известно устройство для СВЧ-обработки семян, содержащее дозатор, источник электромагнитного излучения и камеру обработки. Камера выполнена в виде объемного резонатора прямоугольного сечения, внутри которого, соприкасаясь со стенками, установлена полая диэлектрическая вставка, имеющая вдоль широких стенок чередующиеся через четверть длины волны скатные лотки, профиль которых повторяет брахистохрону, с подводом энергии в середине боковой стенки резонатора, причем вход и выход резонатора снабжены запредельными волноводами 1. Недостатками этого устройства являются неравномерное распределение электрической напряженности поля в камере и, как следствие, низкое качество обработки семян. Задачей полезной модели является повышение равномерности обработки потока семян при движении его в плотном слое в камере обработки предлагаемого устройства. Поставленная задача достигается тем, что в устройстве для предпосевного стимулирования семян СВЧ-полем камера обработки, содержащаяся под бункером-дозатором, выполнена в виде объемного резонатора прямоугольной формы, вдоль широкой стенки которого располагаются от 3 до 6 источников СВЧ-энергии. Внутри камеры обработки на расстоянии а 35 мм от широкой стенки, соприкасаясь с боковыми стенками, установлены прямоугольные диэлектрические лопатки - разделители потока на расстоянии 50 мм друг от друга с возможностью поворота и фиксации на уголс целью замедлить движение потока периферийной зоны. Под камерой обработки располагается выгрузное устройство, состоящее из набора скатных плоскостей, направленных навстречу друг другу под углами, изменяющимися в диапазонах 2080,3060, и образующих между собой отверстие величиной 4, и разделительно-регулировочной пластины, позволяющей изменять соотношения выпускных отверстий 1 и 2 выделенных зон путем изменения углапри заданной производительности, обеспечиваемой положением выгрузной заслонки. На фиг. 1 изображен общий вид заявляемого устройства на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - увеличенное изображение выгрузного устройства (областина фиг. 1). Устройство для предпосевной стимуляции семян СВЧ-полем состоит из бункерадозатора 1, камеры обработки 3, источников СВЧ-энергии 4, выгрузного устройства. В свою очередь, бункер-дозатор 1 представляет собой накопительный бункер, подача семенного материала из которого осуществляется с помощью верхней заслонки 2. Под бункером-дозатором 1 расположена камера обработки 3, имеющая прямоугольную форму, внутренняя часть которой разделяется диэлектрическими лопатками - разделителями потока 5 на две зоны по удалению от источников СВЧ-энергии 4. Лопатки разделители потока имеют форму прямоугольников, установлены на расстоянии а 35 мм 2 79452012.02.28 от широкой стенки и 550 мм друг от друга с возможностью поворота вокруг собственной оси и фиксации на угол 045. Источники СВЧ-энергии 4 представляют собой по форме усеченные пирамиды, большие прямоугольные основания которых прилегают к широкой стенке камеры обработки 3. На фиг. 1 и 2 приведены размеры источника СВЧ-энергии и камеры обработки, а также размеры выделенных зон. Вдоль широкой стенки камеры обработки установлены от 3 до 6 источников СВЧэнергии на расстоянии 35 мм друг от друга. Источники представляют собой по форме усеченную пирамиду, основаниями которой являются прямоугольники. Камера обработки заканчивается выгрузным устройством, состоящим из набора скатных плоскостей 8 и 9, направленных навстречу друг другу под углами, изменяющимися в диапазонах 2080,3060, и образующих между собой отверстие величиной 3,нижней и выгрузной заслонки, позволяющей обеспечить определенную производительность оборудования. Внутри выгрузного устройства установлена разделительно-регулировочная пластина 7, имеющая возможность поворота и фиксации своего положения в диапазоне изменения углаот -20 до 15 и образующая со скатными плоскостями регулируемые отверстия 1 и 2. Устройство для предпосевного стимулирования семян СВЧ-полем работает следующим образом. Перед запуском производится установка устройства на заданный режим. Лопатки разделители потока 5 и разделительно-регулировочная пластина 7 выставляются в положение, соответствующее заданному режиму обработки, за счет фиксации углови . Выгрузная заслонка 10 устанавливается в положение, обеспечивающее необходимую производительность, и регулируется за счет изменения проходного сечения 3. При открытой верхней заслонке 2 и закрытой нижней 6 семена из накопительного бункера поступают в камеру обработки 3. Включается блок источников СВЧ-энергии 4, и материал в зоне обработки подвергается воздействию электромагнитного излучения в течение цикла обработки . Затем открывается нижняя заслонка 6 и материал самотеком в плотном слое начинает совершать поступательное движение вниз к выгрузному устройству, не перемешиваясь между зонами, со скоростями, соответствующими режиму обработки. Дальнейшая обработка происходит при установившихся скоростях движения материала по зонам, которые обеспечиваются изменением соотношений выпускных отверстий 1 и 2. Преимущество предлагаемой полезной модели состоит в снижении неравномерности обработки семенного материала СВЧ-полями до 5 . Это достигается наличием внутри камеры обработки диэлектрических разделительных лопаток, позволяющих выделить зоны движения потоков за счет их расположения и исключить перемешивания потоков между выделенными зонами за счет подбора расстояния между ними использованием выгрузного устройства предлагаемой конструкции, которое за счет изменения выходных отверстий выделенных зон позволяет варьировать время обработки семенного материала в этих зонах при заданной производительности устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
