Устройство для обработки семян сельскохозяйственных культур

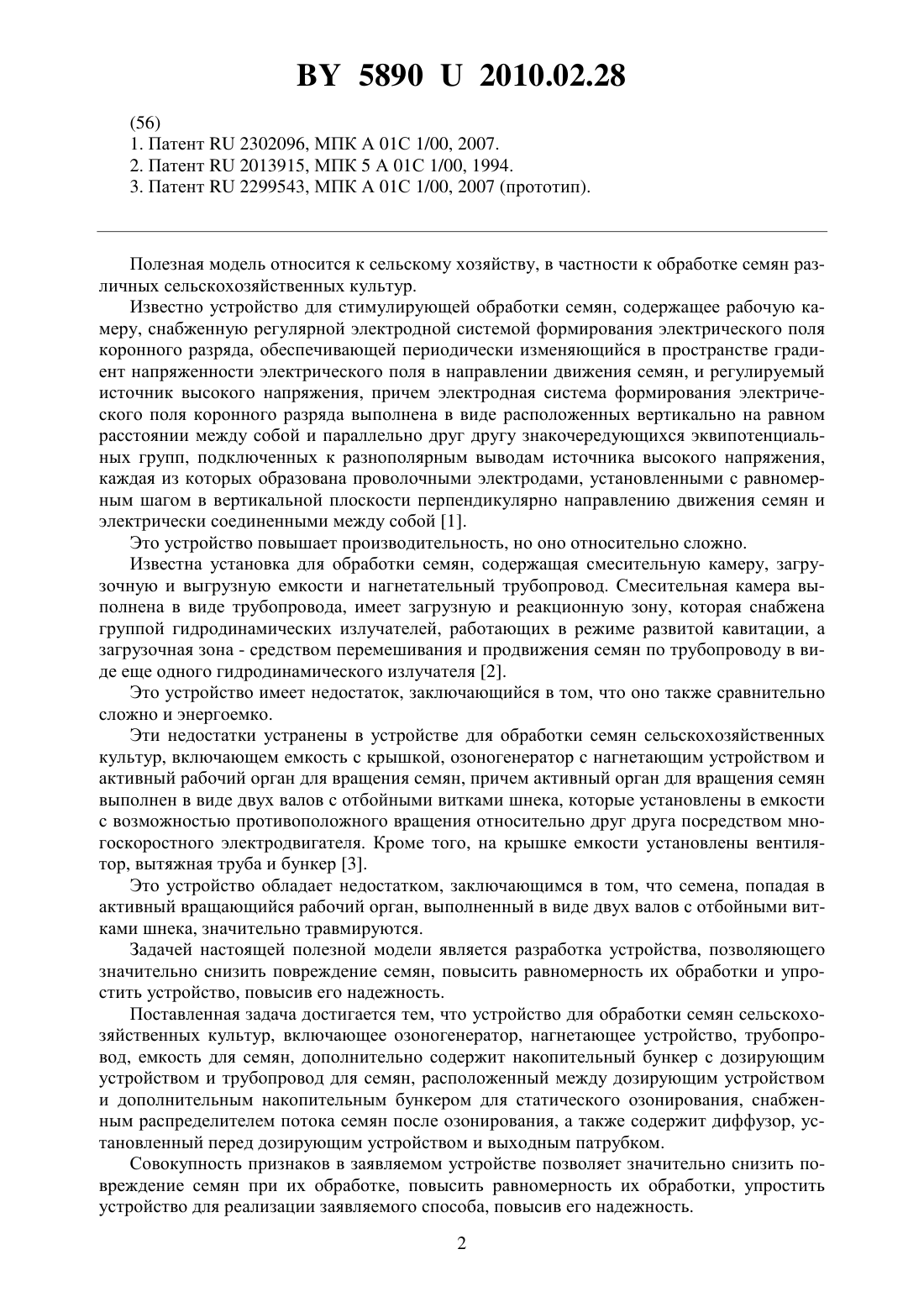

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОБРАБОТКИ СЕМЯН СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР(71) Заявитель Республиканское научнопроизводственное дочернее унитарное предприятие Институт овощеводства(72) Авторы Аутко Александр Александрович Позняк Ольга Васильевна Аутко Анна Александровна Игнатков Степан Степанович Голинский Иван Максимович Глеков Николай Фдорович(73) Патентообладатель Республиканское научно-производственное дочернее унитарное предприятие Институт овощеводства(57) Устройство для обработки семян сельскохозяйственных культур, содержащее озоногенератор, нагнетающее устройство, трубопровод, емкость для семян, отличающееся тем,что дополнительно содержит накопительный бункер с дозирующим устройством и трубопровод для семян, расположенный между дозирующим устройством и дополнительным накопительным бункером для статического озонирования, снабженным распределителем потока семян после озонирования, а также содержит диффузор, установленный перед дозирующим устройством и выходным патрубком. Полезная модель относится к сельскому хозяйству, в частности к обработке семян различных сельскохозяйственных культур. Известно устройство для стимулирующей обработки семян, содержащее рабочую камеру, снабженную регулярной электродной системой формирования электрического поля коронного разряда, обеспечивающей периодически изменяющийся в пространстве градиент напряженности электрического поля в направлении движения семян, и регулируемый источник высокого напряжения, причем электродная система формирования электрического поля коронного разряда выполнена в виде расположенных вертикально на равном расстоянии между собой и параллельно друг другу знакочередующихся эквипотенциальных групп, подключенных к разнополярным выводам источника высокого напряжения,каждая из которых образована проволочными электродами, установленными с равномерным шагом в вертикальной плоскости перпендикулярно направлению движения семян и электрически соединенными между собой 1. Это устройство повышает производительность, но оно относительно сложно. Известна установка для обработки семян, содержащая смесительную камеру, загрузочную и выгрузную емкости и нагнетательный трубопровод. Смесительная камера выполнена в виде трубопровода, имеет загрузную и реакционную зону, которая снабжена группой гидродинамических излучателей, работающих в режиме развитой кавитации, а загрузочная зона - средством перемешивания и продвижения семян по трубопроводу в виде еще одного гидродинамического излучателя 2. Это устройство имеет недостаток, заключающийся в том, что оно также сравнительно сложно и энергоемко. Эти недостатки устранены в устройстве для обработки семян сельскохозяйственных культур, включающем емкость с крышкой, озоногенератор с нагнетающим устройством и активный рабочий орган для вращения семян, причем активный орган для вращения семян выполнен в виде двух валов с отбойными витками шнека, которые установлены в емкости с возможностью противоположного вращения относительно друг друга посредством многоскоростного электродвигателя. Кроме того, на крышке емкости установлены вентилятор, вытяжная труба и бункер 3. Это устройство обладает недостатком, заключающимся в том, что семена, попадая в активный вращающийся рабочий орган, выполненный в виде двух валов с отбойными витками шнека, значительно травмируются. Задачей настоящей полезной модели является разработка устройства, позволяющего значительно снизить повреждение семян, повысить равномерность их обработки и упростить устройство, повысив его надежность. Поставленная задача достигается тем, что устройство для обработки семян сельскохозяйственных культур, включающее озоногенератор, нагнетающее устройство, трубопровод, емкость для семян, дополнительно содержит накопительный бункер с дозирующим устройством и трубопровод для семян, расположенный между дозирующим устройством и дополнительным накопительным бункером для статического озонирования, снабженным распределителем потока семян после озонирования, а также содержит диффузор, установленный перед дозирующим устройством и выходным патрубком. Совокупность признаков в заявляемом устройстве позволяет значительно снизить повреждение семян при их обработке, повысить равномерность их обработки, упростить устройство для реализации заявляемого способа, повысив его надежность. 2 58902010.02.28 Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено устройство для обработки семян - вид спереди на фиг. 2 изображено устройство для обработки семян - вид сбоку на фиг. 3 изображен узел - дозирующее устройство. Устройство для обработки семян сельскохозяйственных культур содержит емкость 1 для обрабатываемых семян. Емкость 1 расположена на раме 2 над дополнительным накопительным бункером 3, над которым установлен затвор 4, непосредственно связанный с емкостью 1 для обрабатываемых семян. Под дополнительным накопительным бункером 3 находится дозирующее устройство 5, под которым установлено нагнетательное устройство в виде вентилятора 6. На раме 2 установлен дополнительный накопительный бункер 7 для статического озонирования семян, связанный трубопроводом 8 для семян с дополнительным накопительным бункером 3. На раме 2 также установлен озоногенератор 9, связанный с вентилятором 6 через газопровод 10. На раме 2 под дополнительным накопительным бункером 7 для статического озонирования семян установлен контейнер 11 для сбора обработанных семян. Дозирующее устройство 5 снабжено дозирующей катушкой 12, диффузором 13 и выходным патрубком 14, связанным с дополнительным накопительным бункером 7 для статистического озонирования семян и вторым трубопроводом 15 для семян. Кроме того, дополнительный накопительный бункер 7 для статического озонирования снабжен распределителем 16 потока семян. Устройство для обработки семян сельскохозяйственных культур работает следующим образом. Емкость 1 с засыпанными семенами для обработки устанавливается погрузчиком (на чертеже не показан) на раму 2 над дополнительным бункером 3. Поворотом затвора 4 открывают нижнее отверстие (на чертеже не показано) емкости 1 и семена просыпаются в дополнительный бункер 3, из которого поступают в дозирующее устройство 5. Потоком озоновоздушной смеси при концентрации озона 10-40 мг/м 3 от вентилятора 6 из дозирующего устройства 5 семена транспортируются и обрабатываются озоновоздушной смесью по неподвижному трубопроводу 15 в дополнительный накопительный бункер 7 для статического озонирования семян. В дополнительном накопительном бункере 7 для статического озонирования семян производится выдерживание их в течение 10-15 минут необходимого времени до полного уничтожения вредителей семян. После чего семена из дополнительного накопительного бункера 7 озонирования семян высыпаются в контейнер 11 через распределитель 16 потока семян. А при необходимости повторной обработки семена поступают в трубопровод 8, а оттуда в накопительный бункер 3 для прохождения повторной обработки. Таким образом, наличие неподвижного второго трубопровода 15, где семена обрабатываются озоновоздушной смесью в турбулентной струе первоначально, и наличие дополнительного накопительного бункера 7 для статистического озонирования, снабженных распределителем 16 потока семян, после озонирования позволяет значительно снизить повреждение семян, повысить равномерность их обработки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
