Формирователь преддверий носовых ходов

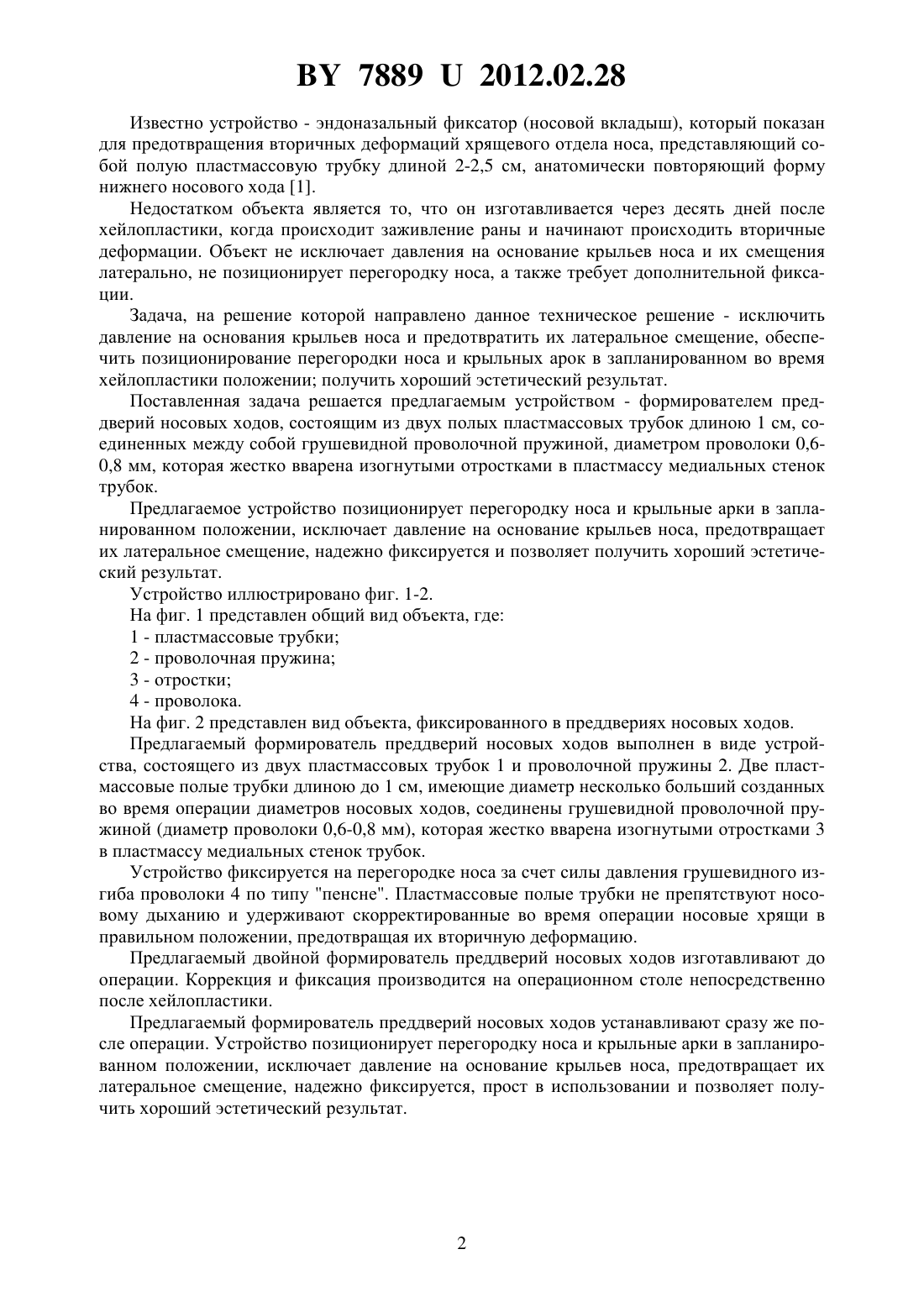

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФОРМИРОВАТЕЛЬ ПРЕДДВЕРИЙ НОСОВЫХ ХОДОВ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Лапковский Виктор Игнатьевич Кушнер Андрей Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Формирователь преддверий носовых ходов, включающий полую пластмассовую трубку, анатомически повторяющий форму нижнего носового хода, отличающийся тем, что состоит из двух полых пластмассовых трубок длиною до 1 см, соединенных между собой грушевидной проволочной пружиной, диаметром проволоки 0,6-0,8 мм, которая жестко вварена изогнутыми отростками в пластмассу медиальных стенок трубок.(56) 1. Шарова Т.В., Рогожников Г.И. Ортопедическая стоматология детского возраста. М. Медицина, 1991. - С. 139. Фиг. 1 Полезная модель относится к стоматологии и может быть использована в челюстнолицевой хирургии для предотвращения вторичных деформаций хрящевого отдела носа после оперативной коррекции расщелины губы - хейлопластики. 78892012.02.28 Известно устройство - эндоназальный фиксатор (носовой вкладыш), который показан для предотвращения вторичных деформаций хрящевого отдела носа, представляющий собой полую пластмассовую трубку длиной 2-2,5 см, анатомически повторяющий форму нижнего носового хода 1. Недостатком объекта является то, что он изготавливается через десять дней после хейлопластики, когда происходит заживление раны и начинают происходить вторичные деформации. Объект не исключает давления на основание крыльев носа и их смещения латерально, не позиционирует перегородку носа, а также требует дополнительной фиксации. Задача, на решение которой направлено данное техническое решение - исключить давление на основания крыльев носа и предотвратить их латеральное смещение, обеспечить позиционирование перегородки носа и крыльных арок в запланированном во время хейлопластики положении получить хороший эстетический результат. Поставленная задача решается предлагаемым устройством - формирователем преддверий носовых ходов, состоящим из двух полых пластмассовых трубок длиною 1 см, соединенных между собой грушевидной проволочной пружиной, диаметром проволоки 0,60,8 мм, которая жестко вварена изогнутыми отростками в пластмассу медиальных стенок трубок. Предлагаемое устройство позиционирует перегородку носа и крыльные арки в запланированном положении, исключает давление на основание крыльев носа, предотвращает их латеральное смещение, надежно фиксируется и позволяет получить хороший эстетический результат. Устройство иллюстрировано фиг. 1-2. На фиг. 1 представлен общий вид объекта, где 1 - пластмассовые трубки 2 - проволочная пружина 3 - отростки 4 - проволока. На фиг. 2 представлен вид объекта, фиксированного в преддвериях носовых ходов. Предлагаемый формирователь преддверий носовых ходов выполнен в виде устройства, состоящего из двух пластмассовых трубок 1 и проволочной пружины 2. Две пластмассовые полые трубки длиною до 1 см, имеющие диаметр несколько больший созданных во время операции диаметров носовых ходов, соединены грушевидной проволочной пружиной (диаметр проволоки 0,6-0,8 мм), которая жестко вварена изогнутыми отростками 3 в пластмассу медиальных стенок трубок. Устройство фиксируется на перегородке носа за счет силы давления грушевидного изгиба проволоки 4 по типу пенсне. Пластмассовые полые трубки не препятствуют носовому дыханию и удерживают скорректированные во время операции носовые хрящи в правильном положении, предотвращая их вторичную деформацию. Предлагаемый двойной формирователь преддверий носовых ходов изготавливают до операции. Коррекция и фиксация производится на операционном столе непосредственно после хейлопластики. Предлагаемый формирователь преддверий носовых ходов устанавливают сразу же после операции. Устройство позиционирует перегородку носа и крыльные арки в запланированном положении, исключает давление на основание крыльев носа, предотвращает их латеральное смещение, надежно фиксируется, прост в использовании и позволяет получить хороший эстетический результат. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
