Колесный движитель

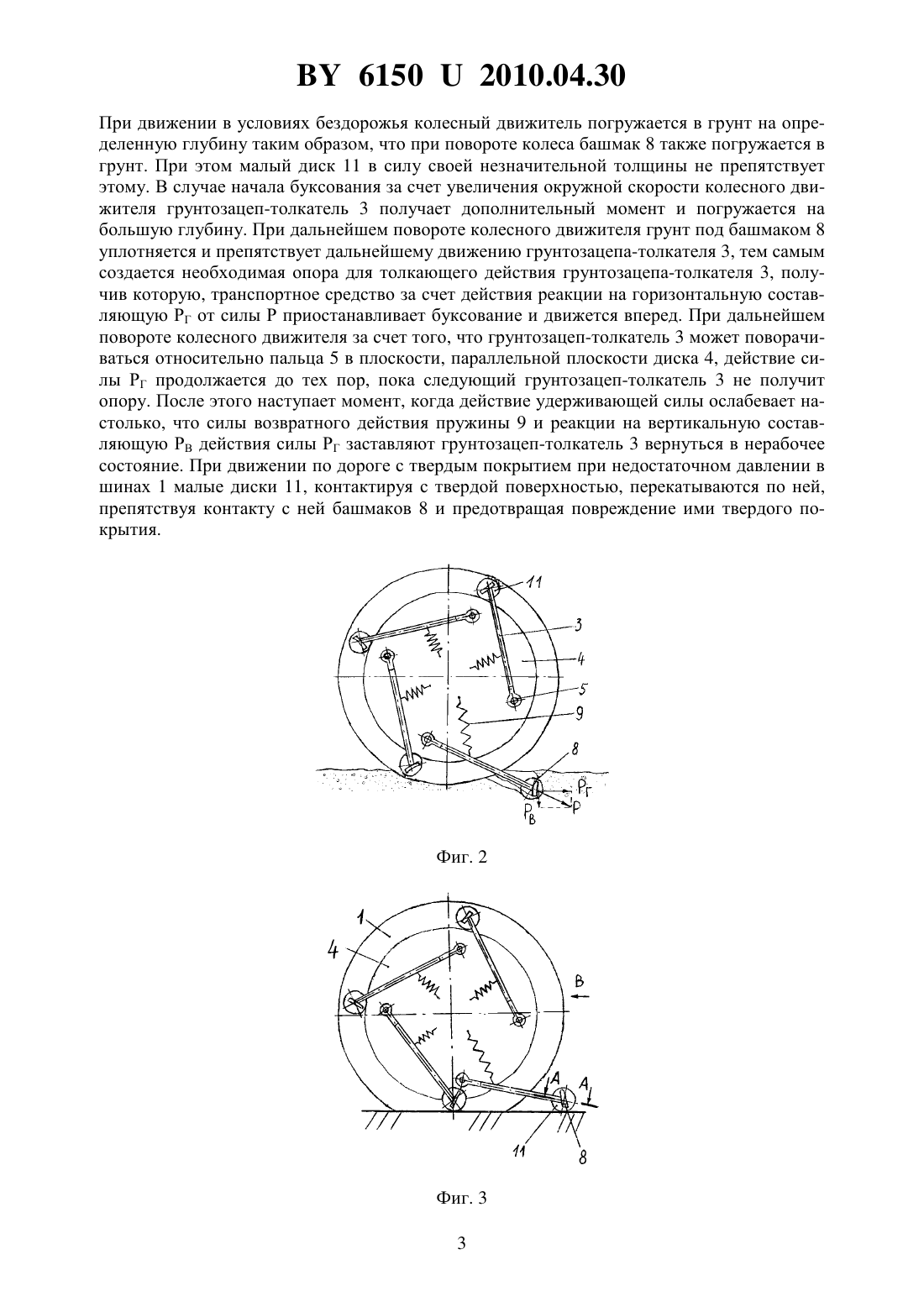

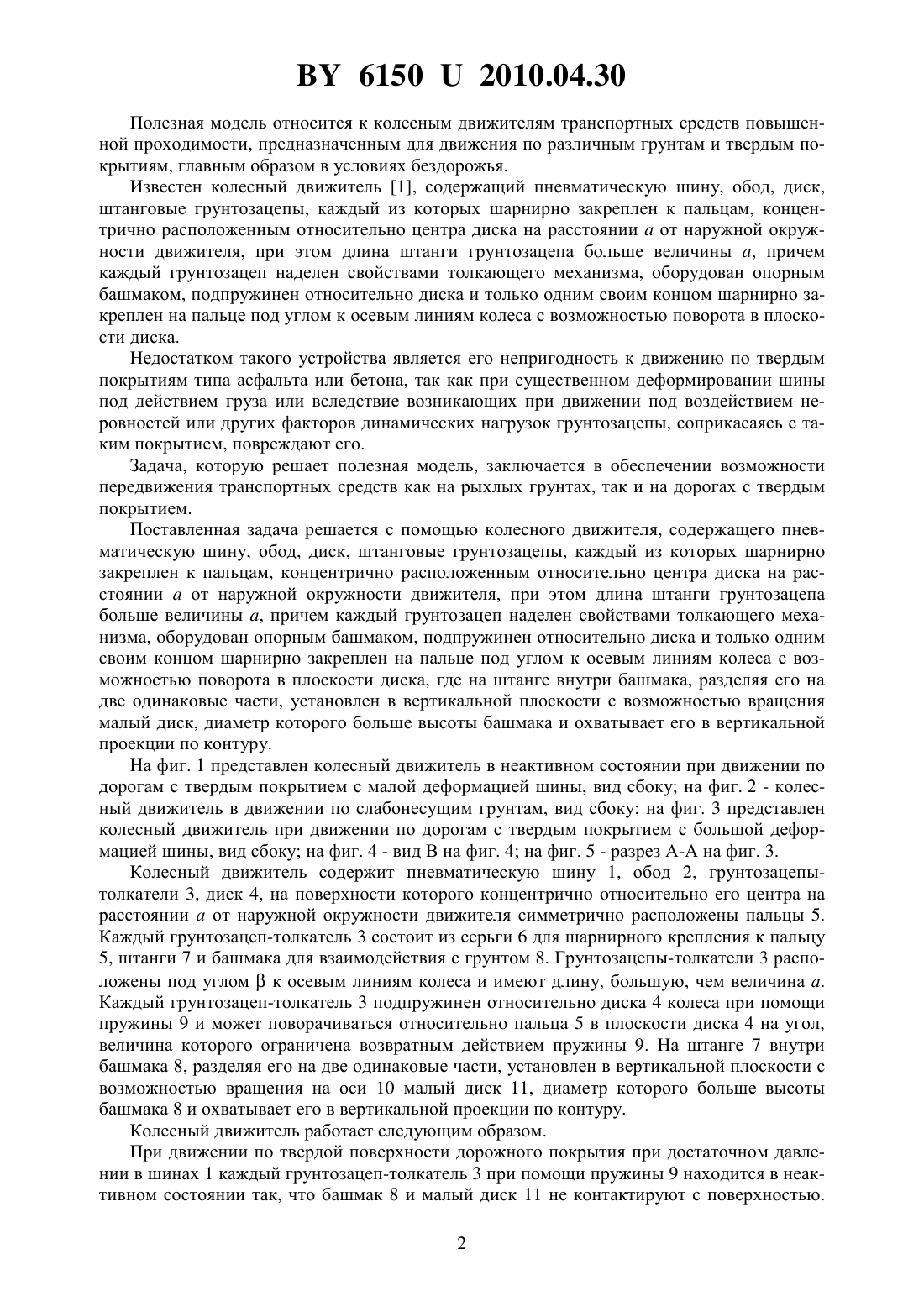

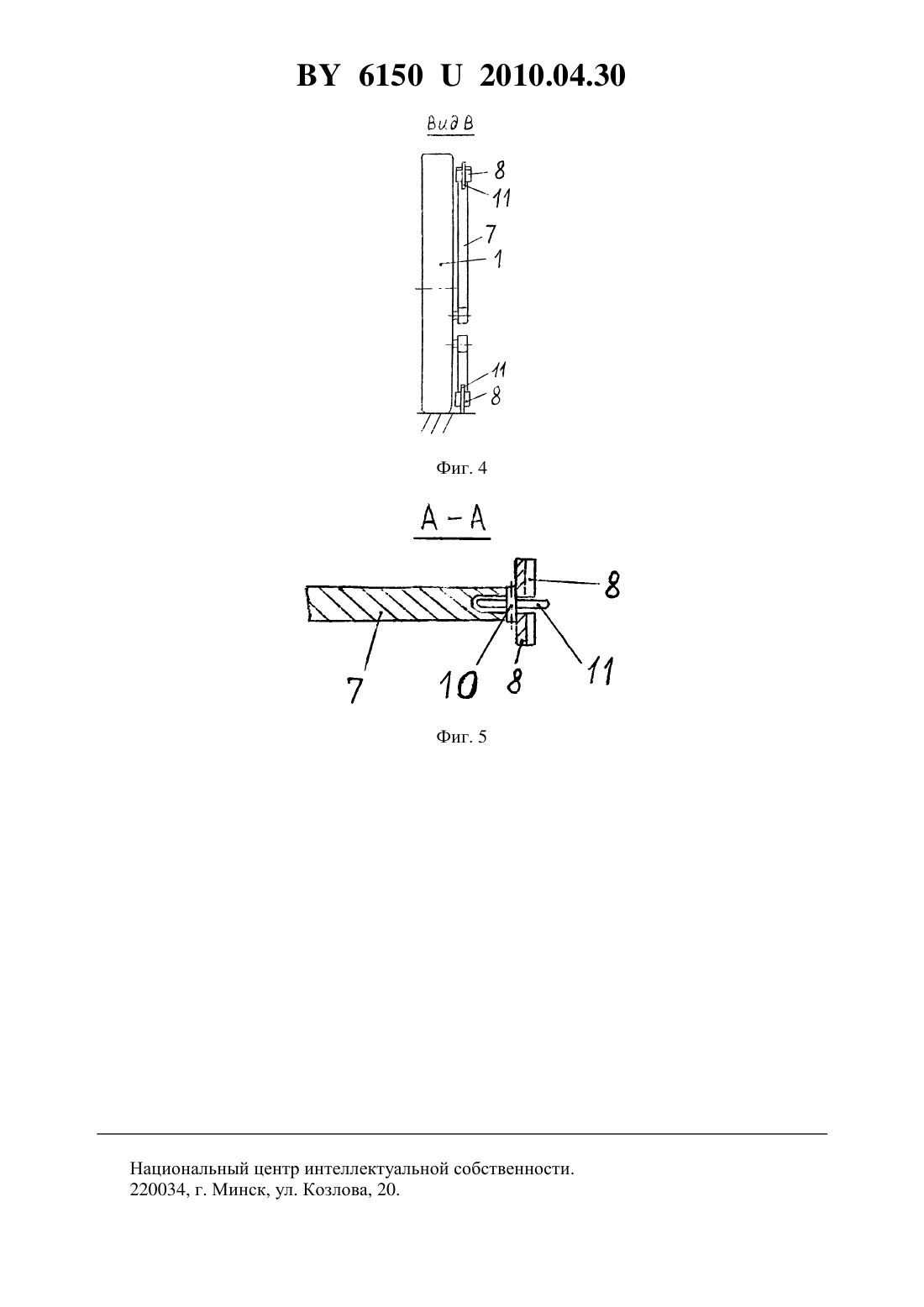

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Александр Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Колесный движитель, содержащий пневматическую шину, обод, диск, штанговые грунтозацепы, каждый из которых шарнирно закреплен к пальцам, концентрично расположенным относительно центра диска на расстоянииот наружной окружности движителя, при этом длина штанги грунтозацепа больше величины , причем каждый грунтозацеп наделен свойствами толкающего механизма, оборудован опорным башмаком, подпружинен относительно диска и только одним своим концом шарнирно закреплен на пальце под углом к осевым линиям колеса с возможностью поворота в плоскости диска, отличающийся тем, что на штанге внутри башмака, разделяя его на две одинаковые части, установлен в вертикальной плоскости с возможностью вращения малый диск, диаметр которого больше высоты башмака и охватывает его в вертикальной проекции по контуру.(56) 1. Патент на изобретение РФ 2265526, МПК 60 15/26,60 15/08. 61502010.04.30 Полезная модель относится к колесным движителям транспортных средств повышенной проходимости, предназначенным для движения по различным грунтам и твердым покрытиям, главным образом в условиях бездорожья. Известен колесный движитель 1, содержащий пневматическую шину, обод, диск,штанговые грунтозацепы, каждый из которых шарнирно закреплен к пальцам, концентрично расположенным относительно центра диска на расстоянииот наружной окружности движителя, при этом длина штанги грунтозацепа больше величины , причем каждый грунтозацеп наделен свойствами толкающего механизма, оборудован опорным башмаком, подпружинен относительно диска и только одним своим концом шарнирно закреплен на пальце под углом к осевым линиям колеса с возможностью поворота в плоскости диска. Недостатком такого устройства является его непригодность к движению по твердым покрытиям типа асфальта или бетона, так как при существенном деформировании шины под действием груза или вследствие возникающих при движении под воздействием неровностей или других факторов динамических нагрузок грунтозацепы, соприкасаясь с таким покрытием, повреждают его. Задача, которую решает полезная модель, заключается в обеспечении возможности передвижения транспортных средств как на рыхлых грунтах, так и на дорогах с твердым покрытием. Поставленная задача решается с помощью колесного движителя, содержащего пневматическую шину, обод, диск, штанговые грунтозацепы, каждый из которых шарнирно закреплен к пальцам, концентрично расположенным относительно центра диска на расстоянииот наружной окружности движителя, при этом длина штанги грунтозацепа больше величины , причем каждый грунтозацеп наделен свойствами толкающего механизма, оборудован опорным башмаком, подпружинен относительно диска и только одним своим концом шарнирно закреплен на пальце под углом к осевым линиям колеса с возможностью поворота в плоскости диска, где на штанге внутри башмака, разделяя его на две одинаковые части, установлен в вертикальной плоскости с возможностью вращения малый диск, диаметр которого больше высоты башмака и охватывает его в вертикальной проекции по контуру. На фиг. 1 представлен колесный движитель в неактивном состоянии при движении по дорогам с твердым покрытием с малой деформацией шины, вид сбоку на фиг. 2 - колесный движитель в движении по слабонесущим грунтам, вид сбоку на фиг. 3 представлен колесный движитель при движении по дорогам с твердым покрытием с большой деформацией шины, вид сбоку на фиг. 4 - вид В на фиг. 4 на фиг. 5 - разрез А-А на фиг. 3. Колесный движитель содержит пневматическую шину 1, обод 2, грунтозацепытолкатели 3, диск 4, на поверхности которого концентрично относительно его центра на расстоянии а от наружной окружности движителя симметрично расположены пальцы 5. Каждый грунтозацеп-толкатель 3 состоит из серьги 6 для шарнирного крепления к пальцу 5, штанги 7 и башмака для взаимодействия с грунтом 8. Грунтозацепы-толкатели 3 расположены под угломк осевым линиям колеса и имеют длину, большую, чем величина а. Каждый грунтозацеп-толкатель 3 подпружинен относительно диска 4 колеса при помощи пружины 9 и может поворачиваться относительно пальца 5 в плоскости диска 4 на угол,величина которого ограничена возвратным действием пружины 9. На штанге 7 внутри башмака 8, разделяя его на две одинаковые части, установлен в вертикальной плоскости с возможностью вращения на оси 10 малый диск 11, диаметр которого больше высоты башмака 8 и охватывает его в вертикальной проекции по контуру. Колесный движитель работает следующим образом. При движении по твердой поверхности дорожного покрытия при достаточном давлении в шинах 1 каждый грунтозацеп-толкатель 3 при помощи пружины 9 находится в неактивном состоянии так, что башмак 8 и малый диск 11 не контактируют с поверхностью. 2 61502010.04.30 При движении в условиях бездорожья колесный движитель погружается в грунт на определенную глубину таким образом, что при повороте колеса башмак 8 также погружается в грунт. При этом малый диск 11 в силу своей незначительной толщины не препятствует этому. В случае начала буксования за счет увеличения окружной скорости колесного движителя грунтозацеп-толкатель 3 получает дополнительный момент и погружается на большую глубину. При дальнейшем повороте колесного движителя грунт под башмаком 8 уплотняется и препятствует дальнейшему движению грунтозацепа-толкателя 3, тем самым создается необходимая опора для толкающего действия грунтозацепа-толкателя 3, получив которую, транспортное средство за счет действия реакции на горизонтальную составляющую РГ от силы Р приостанавливает буксование и движется вперед. При дальнейшем повороте колесного движителя за счет того, что грунтозацеп-толкатель 3 может поворачиваться относительно пальца 5 в плоскости, параллельной плоскости диска 4, действие силы РГ продолжается до тех пор, пока следующий грунтозацеп-толкатель 3 не получит опору. После этого наступает момент, когда действие удерживающей силы ослабевает настолько, что силы возвратного действия пружины 9 и реакции на вертикальную составляющую РВ действия силы РГ заставляют грунтозацеп-толкатель 3 вернуться в нерабочее состояние. При движении по дороге с твердым покрытием при недостаточном давлении в шинах 1 малые диски 11, контактируя с твердой поверхностью, перекатываются по ней,препятствуя контакту с ней башмаков 8 и предотвращая повреждение ими твердого покрытия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
