Система отопления помещений дома

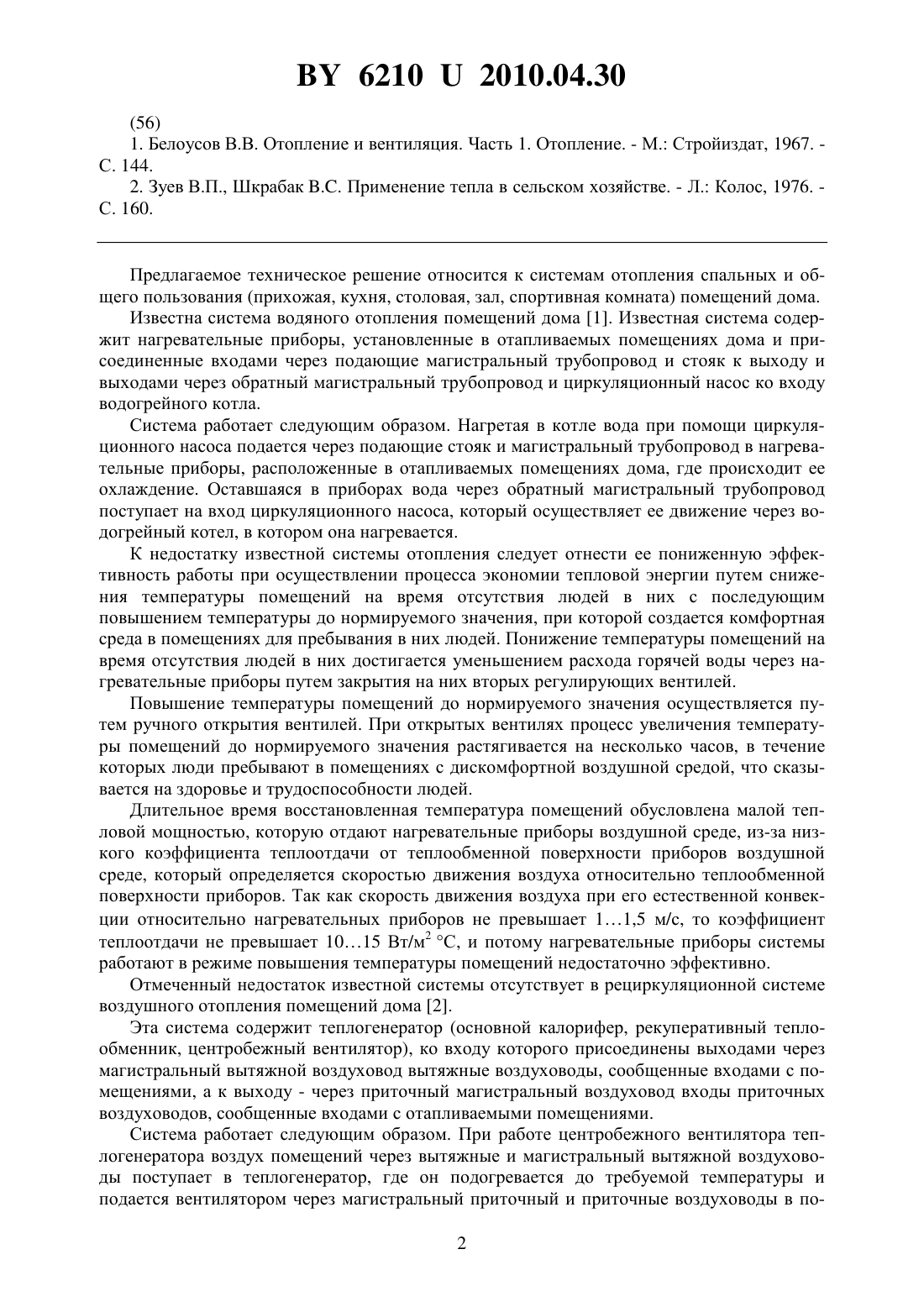

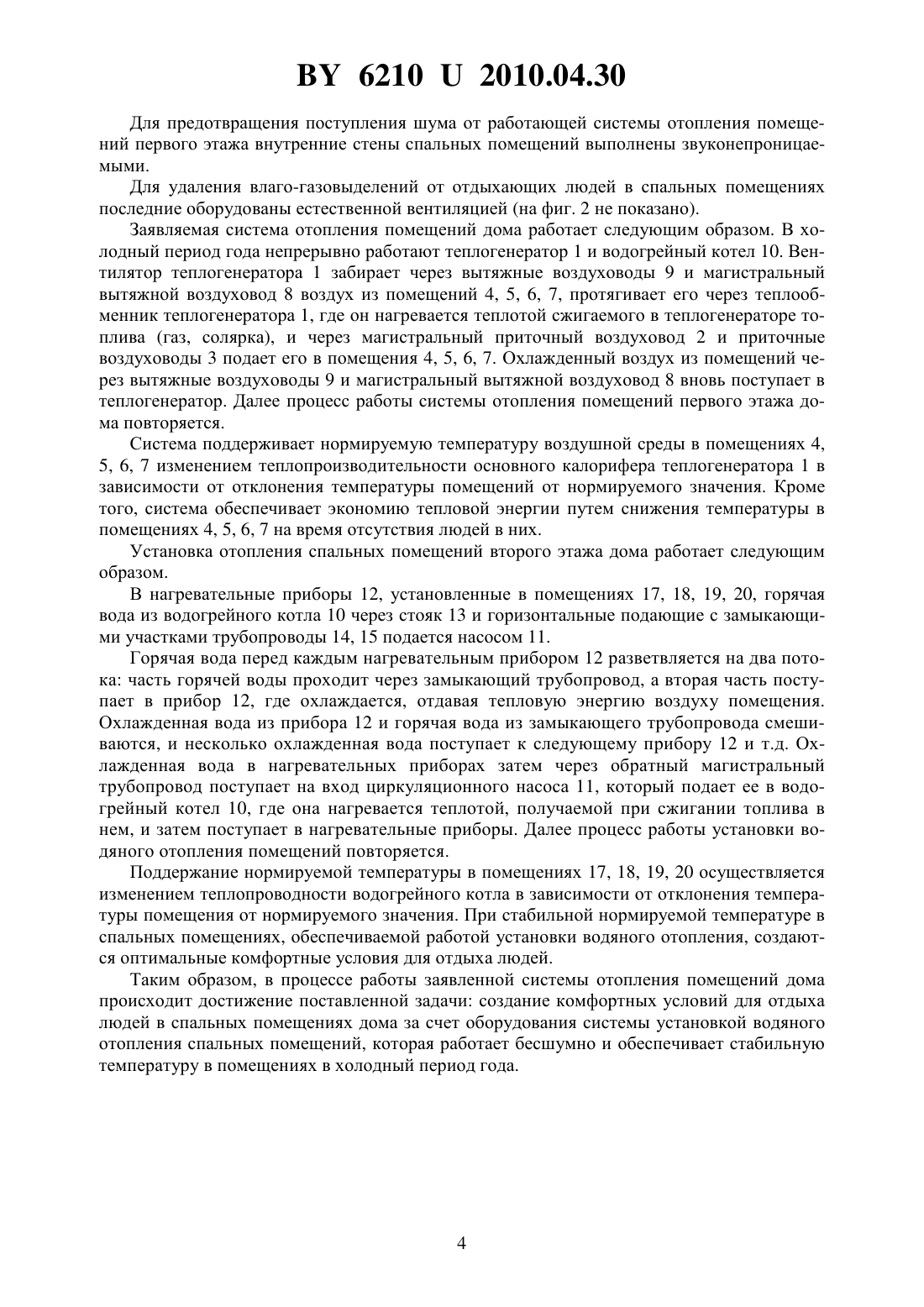

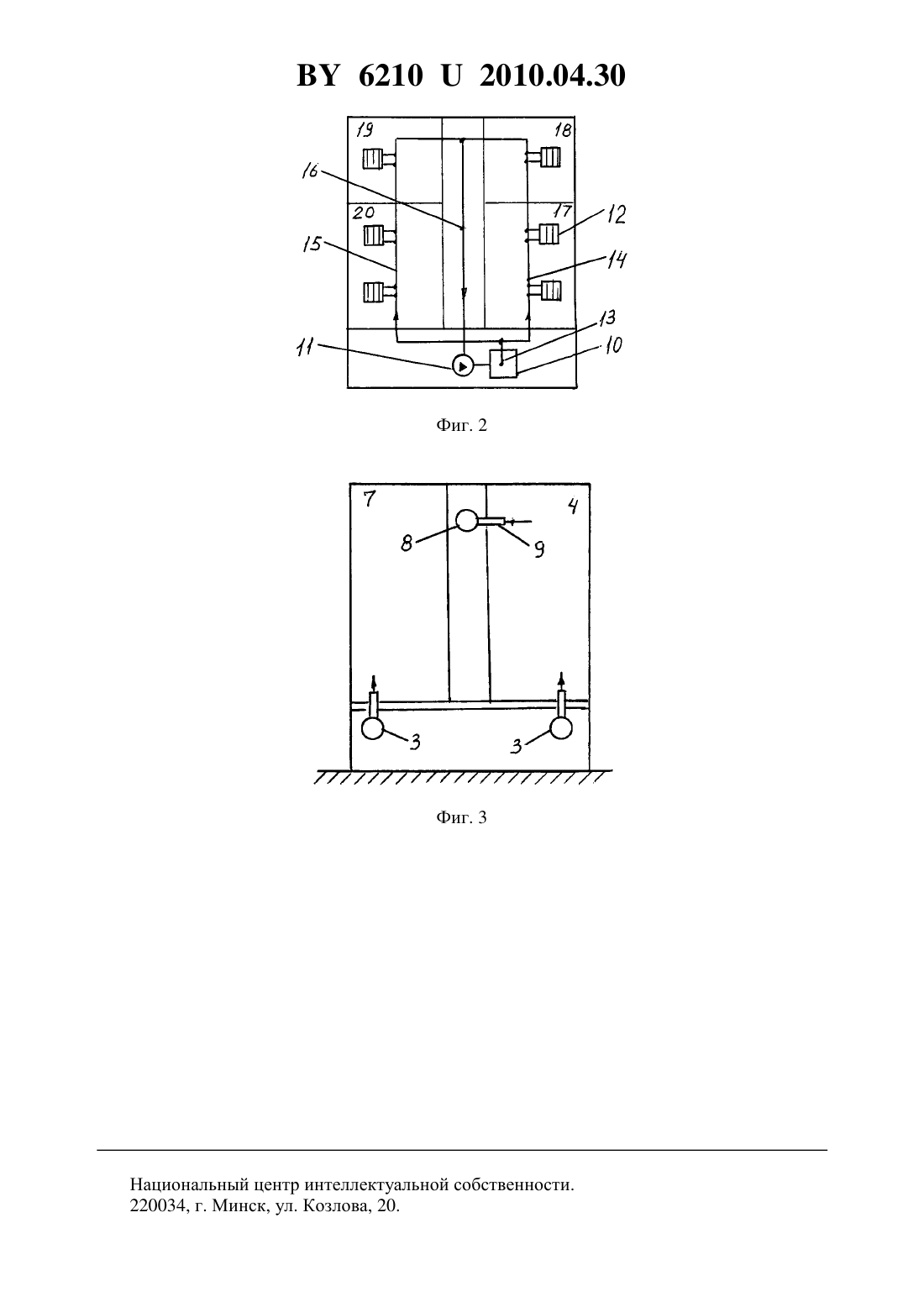

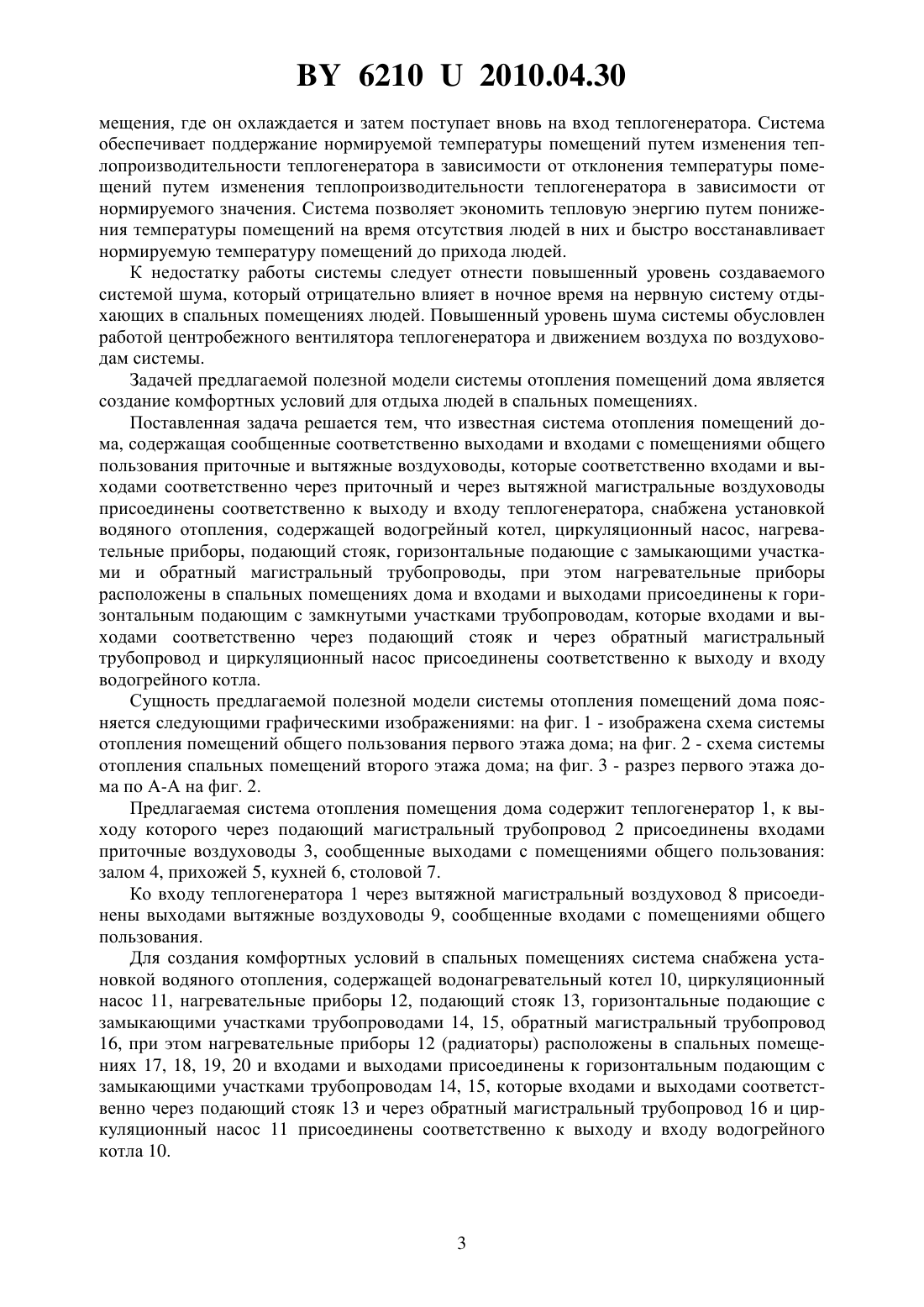

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ОТОПЛЕНИЯ ПОМЕЩЕНИЙ ДОМА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Система отопления помещений дома, содержащая сообщенные соответственно выходами и входами с помещениями общего пользования приточные и вытяжные воздуховоды, которые соответственно входами и выходами соответственно через приточный и через вытяжной магистральные воздуховоды присоединены соответственно к выходу и входу теплогенератора, отличающаяся тем, что она снабжена установкой водяного отопления,содержащей водогрейный котел, циркуляционный насос, нагревательные приборы, подающий стояк, горизонтальные подающие с замыкающими участками и обратный магистральный трубопроводы, при этом нагревательные приборы расположены в спальных помещениях дома и входами и выходами присоединены к горизонтальным подающим с замыкающими участками трубопроводам, которые входами и выходами соответственно через подающий стояк и через обратный магистральный трубопровод и циркуляционный насос присоединены соответственно к выходу и входу водогрейного котла.(56) 1. Белоусов В.В. Отопление и вентиляция. Часть 1. Отопление. - М. Стройиздат, 1967. С. 144. 2. Зуев В.П., Шкрабак Применение тепла в сельском хозяйстве. - Л. Колос, 1976. С. 160. Предлагаемое техническое решение относится к системам отопления спальных и общего пользования (прихожая, кухня, столовая, зал, спортивная комната) помещений дома. Известна система водяного отопления помещений дома 1. Известная система содержит нагревательные приборы, установленные в отапливаемых помещениях дома и присоединенные входами через подающие магистральный трубопровод и стояк к выходу и выходами через обратный магистральный трубопровод и циркуляционный насос ко входу водогрейного котла. Система работает следующим образом. Нагретая в котле вода при помощи циркуляционного насоса подается через подающие стояк и магистральный трубопровод в нагревательные приборы, расположенные в отапливаемых помещениях дома, где происходит ее охлаждение. Оставшаяся в приборах вода через обратный магистральный трубопровод поступает на вход циркуляционного насоса, который осуществляет ее движение через водогрейный котел, в котором она нагревается. К недостатку известной системы отопления следует отнести ее пониженную эффективность работы при осуществлении процесса экономии тепловой энергии путем снижения температуры помещений на время отсутствия людей в них с последующим повышением температуры до нормируемого значения, при которой создается комфортная среда в помещениях для пребывания в них людей. Понижение температуры помещений на время отсутствия людей в них достигается уменьшением расхода горячей воды через нагревательные приборы путем закрытия на них вторых регулирующих вентилей. Повышение температуры помещений до нормируемого значения осуществляется путем ручного открытия вентилей. При открытых вентилях процесс увеличения температуры помещений до нормируемого значения растягивается на несколько часов, в течение которых люди пребывают в помещениях с дискомфортной воздушной средой, что сказывается на здоровье и трудоспособности людей. Длительное время восстановленная температура помещений обусловлена малой тепловой мощностью, которую отдают нагревательные приборы воздушной среде, из-за низкого коэффициента теплоотдачи от теплообменной поверхности приборов воздушной среде, который определяется скоростью движения воздуха относительно теплообменной поверхности приборов. Так как скорость движения воздуха при его естественной конвекции относительно нагревательных приборов не превышает 11,5 м/с, то коэффициент теплоотдачи не превышает 1015 Вт/м 2 С, и потому нагревательные приборы системы работают в режиме повышения температуры помещений недостаточно эффективно. Отмеченный недостаток известной системы отсутствует в рециркуляционной системе воздушного отопления помещений дома 2. Эта система содержит теплогенератор (основной калорифер, рекуперативный теплообменник, центробежный вентилятор), ко входу которого присоединены выходами через магистральный вытяжной воздуховод вытяжные воздуховоды, сообщенные входами с помещениями, а к выходу - через приточный магистральный воздуховод входы приточных воздуховодов, сообщенные входами с отапливаемыми помещениями. Система работает следующим образом. При работе центробежного вентилятора теплогенератора воздух помещений через вытяжные и магистральный вытяжной воздуховоды поступает в теплогенератор, где он подогревается до требуемой температуры и подается вентилятором через магистральный приточный и приточные воздуховоды в по 2 62102010.04.30 мещения, где он охлаждается и затем поступает вновь на вход теплогенератора. Система обеспечивает поддержание нормируемой температуры помещений путем изменения теплопроизводительности теплогенератора в зависимости от отклонения температуры помещений путем изменения теплопроизводительности теплогенератора в зависимости от нормируемого значения. Система позволяет экономить тепловую энергию путем понижения температуры помещений на время отсутствия людей в них и быстро восстанавливает нормируемую температуру помещений до прихода людей. К недостатку работы системы следует отнести повышенный уровень создаваемого системой шума, который отрицательно влияет в ночное время на нервную систему отдыхающих в спальных помещениях людей. Повышенный уровень шума системы обусловлен работой центробежного вентилятора теплогенератора и движением воздуха по воздуховодам системы. Задачей предлагаемой полезной модели системы отопления помещений дома является создание комфортных условий для отдыха людей в спальных помещениях. Поставленная задача решается тем, что известная система отопления помещений дома, содержащая сообщенные соответственно выходами и входами с помещениями общего пользования приточные и вытяжные воздуховоды, которые соответственно входами и выходами соответственно через приточный и через вытяжной магистральные воздуховоды присоединены соответственно к выходу и входу теплогенератора, снабжена установкой водяного отопления, содержащей водогрейный котел, циркуляционный насос, нагревательные приборы, подающий стояк, горизонтальные подающие с замыкающими участками и обратный магистральный трубопроводы, при этом нагревательные приборы расположены в спальных помещениях дома и входами и выходами присоединены к горизонтальным подающим с замкнутыми участками трубопроводам, которые входами и выходами соответственно через подающий стояк и через обратный магистральный трубопровод и циркуляционный насос присоединены соответственно к выходу и входу водогрейного котла. Сущность предлагаемой полезной модели системы отопления помещений дома поясняется следующими графическими изображениями на фиг. 1 - изображена схема системы отопления помещений общего пользования первого этажа дома на фиг. 2 - схема системы отопления спальных помещений второго этажа дома на фиг. 3 - разрез первого этажа дома по А-А на фиг. 2. Предлагаемая система отопления помещения дома содержит теплогенератор 1, к выходу которого через подающий магистральный трубопровод 2 присоединены входами приточные воздуховоды 3, сообщенные выходами с помещениями общего пользования залом 4, прихожей 5, кухней 6, столовой 7. Ко входу теплогенератора 1 через вытяжной магистральный воздуховод 8 присоединены выходами вытяжные воздуховоды 9, сообщенные входами с помещениями общего пользования. Для создания комфортных условий в спальных помещениях система снабжена установкой водяного отопления, содержащей водонагревательный котел 10, циркуляционный насос 11, нагревательные приборы 12, подающий стояк 13, горизонтальные подающие с замыкающими участками трубопроводами 14, 15, обратный магистральный трубопровод 16, при этом нагревательные приборы 12 (радиаторы) расположены в спальных помещениях 17, 18, 19, 20 и входами и выходами присоединены к горизонтальным подающим с замыкающими участками трубопроводам 14, 15, которые входами и выходами соответственно через подающий стояк 13 и через обратный магистральный трубопровод 16 и циркуляционный насос 11 присоединены соответственно к выходу и входу водогрейного котла 10. 62102010.04.30 Для предотвращения поступления шума от работающей системы отопления помещений первого этажа внутренние стены спальных помещений выполнены звуконепроницаемыми. Для удаления влаго-газовыделений от отдыхающих людей в спальных помещениях последние оборудованы естественной вентиляцией (на фиг. 2 не показано). Заявляемая система отопления помещений дома работает следующим образом. В холодный период года непрерывно работают теплогенератор 1 и водогрейный котел 10. Вентилятор теплогенератора 1 забирает через вытяжные воздуховоды 9 и магистральный вытяжной воздуховод 8 воздух из помещений 4, 5, 6, 7, протягивает его через теплообменник теплогенератора 1, где он нагревается теплотой сжигаемого в теплогенераторе топлива (газ, солярка), и через магистральный приточный воздуховод 2 и приточные воздуховоды 3 подает его в помещения 4, 5, 6, 7. Охлажденный воздух из помещений через вытяжные воздуховоды 9 и магистральный вытяжной воздуховод 8 вновь поступает в теплогенератор. Далее процесс работы системы отопления помещений первого этажа дома повторяется. Система поддерживает нормируемую температуру воздушной среды в помещениях 4,5, 6, 7 изменением теплопроизводительности основного калорифера теплогенератора 1 в зависимости от отклонения температуры помещений от нормируемого значения. Кроме того, система обеспечивает экономию тепловой энергии путем снижения температуры в помещениях 4, 5, 6, 7 на время отсутствия людей в них. Установка отопления спальных помещений второго этажа дома работает следующим образом. В нагревательные приборы 12, установленные в помещениях 17, 18, 19, 20, горячая вода из водогрейного котла 10 через стояк 13 и горизонтальные подающие с замыкающими участками трубопроводы 14, 15 подается насосом 11. Горячая вода перед каждым нагревательным прибором 12 разветвляется на два потока часть горячей воды проходит через замыкающий трубопровод, а вторая часть поступает в прибор 12, где охлаждается, отдавая тепловую энергию воздуху помещения. Охлажденная вода из прибора 12 и горячая вода из замыкающего трубопровода смешиваются, и несколько охлажденная вода поступает к следующему прибору 12 и т.д. Охлажденная вода в нагревательных приборах затем через обратный магистральный трубопровод поступает на вход циркуляционного насоса 11, который подает ее в водогрейный котел 10, где она нагревается теплотой, получаемой при сжигании топлива в нем, и затем поступает в нагревательные приборы. Далее процесс работы установки водяного отопления помещений повторяется. Поддержание нормируемой температуры в помещениях 17, 18, 19, 20 осуществляется изменением теплопроводности водогрейного котла в зависимости от отклонения температуры помещения от нормируемого значения. При стабильной нормируемой температуре в спальных помещениях, обеспечиваемой работой установки водяного отопления, создаются оптимальные комфортные условия для отдыха людей. Таким образом, в процессе работы заявленной системы отопления помещений дома происходит достижение поставленной задачи создание комфортных условий для отдыха людей в спальных помещениях дома за счет оборудования системы установкой водяного отопления спальных помещений, которая работает бесшумно и обеспечивает стабильную температуру в помещениях в холодный период года. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
