Трактор с газогенератором

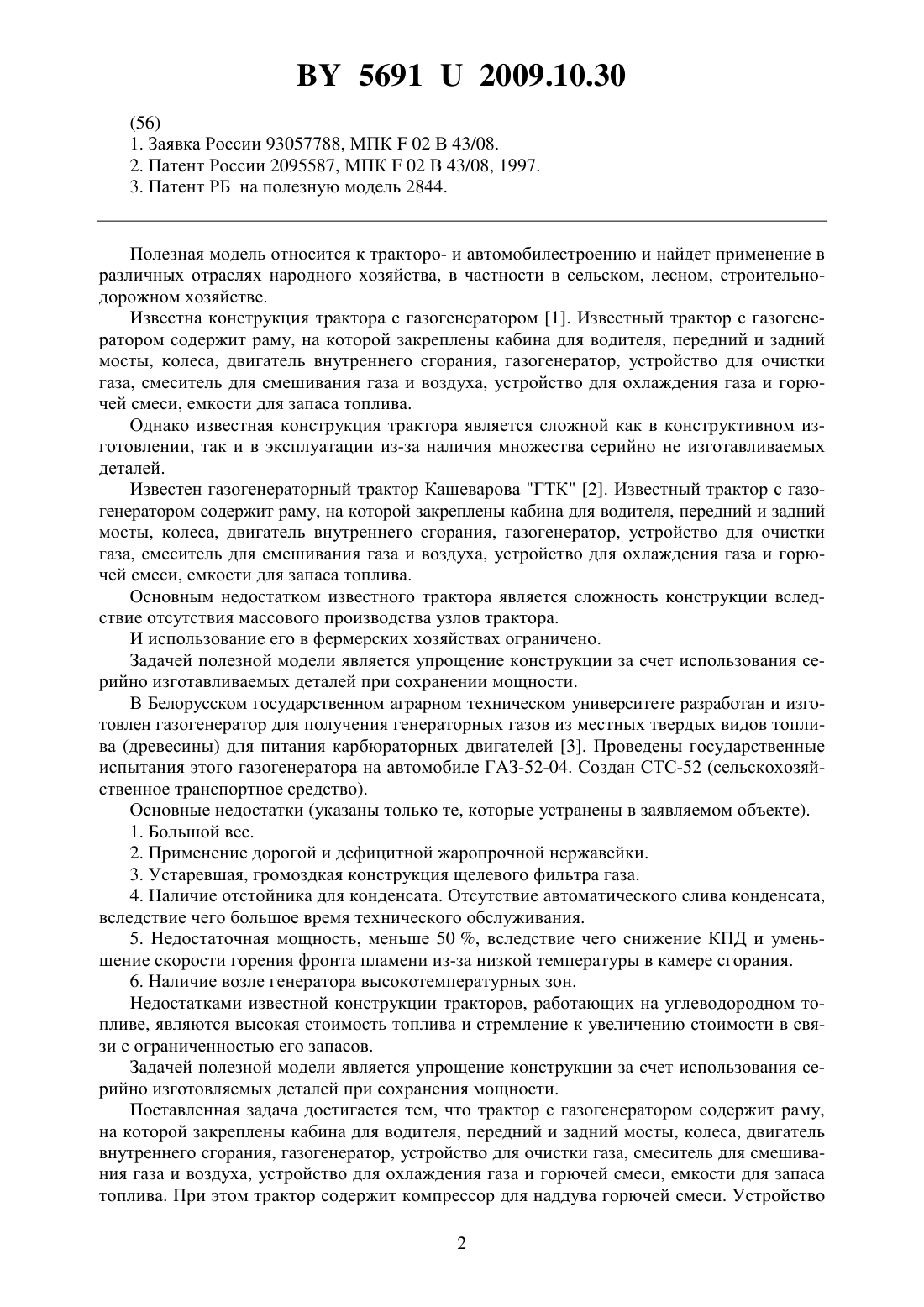

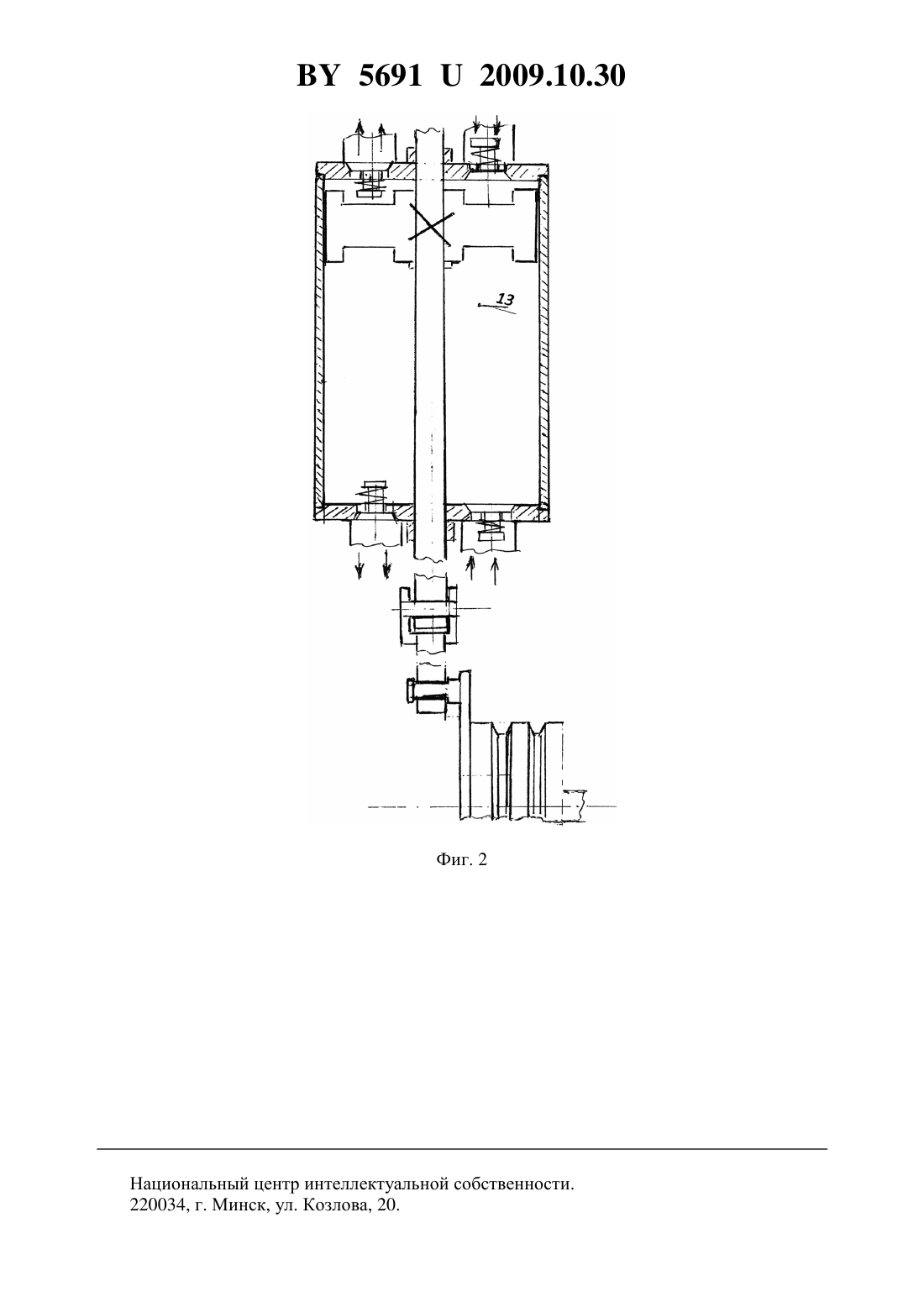

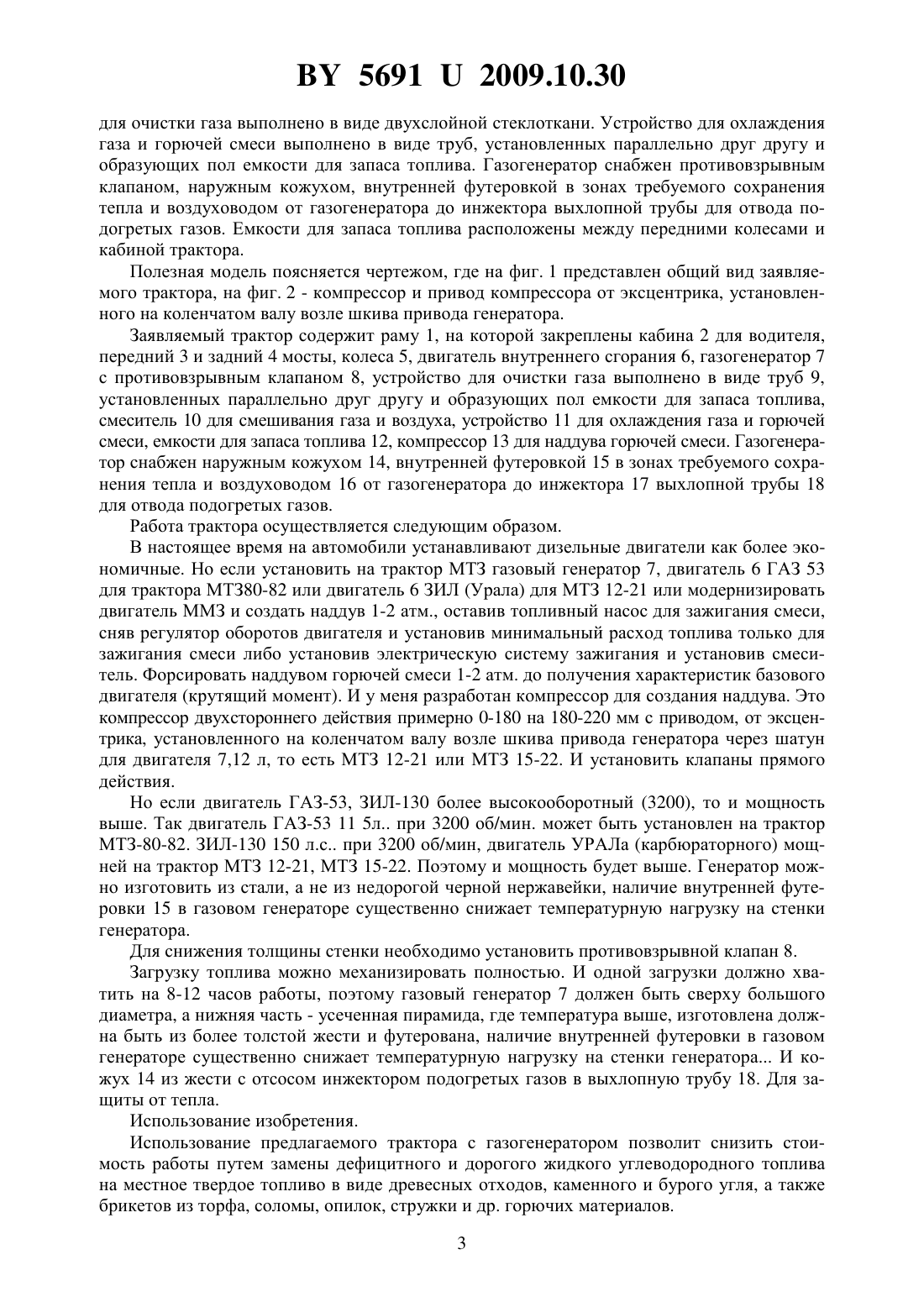

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Мажейко Михаил Леонидович(72) Автор Мажейко Михаил Леонидович(73) Патентообладатель Мажейко Михаил Леонидович(57) Трактор с газогенератором, содержащий раму, на которой закреплены кабина для водителя, передний и задний мосты, колеса, двигатель внутреннего сгорания, газогенератор,устройство для очистки газа, смеситель для смешивания газа и воздуха, устройство для охлаждения газа и горючей смеси, емкости для запаса топлива, отличающийся тем, что он содержит компрессор для наддува горючей смеси, устройство для очистки газа выполнено в виде двухслойной стеклоткани, устройство для охлаждения газа и горючей смеси выполнено в виде труб, установленных параллельно друг другу и образующих пол емкости для запаса топлива, газогенератор снабжен противовзрывным клапаном, наружным кожухом, внутренней футеровкой в зонах требуемого сохранения тепла и воздуховодом от газогенератора до инжектора выхлопной трубы для отвода подогретых газов, а емкости для запаса топлива расположены между передними колесами и кабиной трактора.(56) 1. Заявка России 93057788, МПК 02 В 43/08. 2. Патент России 2095587, МПК 02 В 43/08, 1997. 3. Патент РБ на полезную модель 2844. Полезная модель относится к тракторо- и автомобилестроению и найдет применение в различных отраслях народного хозяйства, в частности в сельском, лесном, строительнодорожном хозяйстве. Известна конструкция трактора с газогенератором 1. Известный трактор с газогенератором содержит раму, на которой закреплены кабина для водителя, передний и задний мосты, колеса, двигатель внутреннего сгорания, газогенератор, устройство для очистки газа, смеситель для смешивания газа и воздуха, устройство для охлаждения газа и горючей смеси, емкости для запаса топлива. Однако известная конструкция трактора является сложной как в конструктивном изготовлении, так и в эксплуатации из-за наличия множества серийно не изготавливаемых деталей. Известен газогенераторный трактор Кашеварова ГТК 2. Известный трактор с газогенератором содержит раму, на которой закреплены кабина для водителя, передний и задний мосты, колеса, двигатель внутреннего сгорания, газогенератор, устройство для очистки газа, смеситель для смешивания газа и воздуха, устройство для охлаждения газа и горючей смеси, емкости для запаса топлива. Основным недостатком известного трактора является сложность конструкции вследствие отсутствия массового производства узлов трактора. И использование его в фермерских хозяйствах ограничено. Задачей полезной модели является упрощение конструкции за счет использования серийно изготавливаемых деталей при сохранении мощности. В Белорусском государственном аграрном техническом университете разработан и изготовлен газогенератор для получения генераторных газов из местных твердых видов топлива (древесины) для питания карбюраторных двигателей 3. Проведены государственные испытания этого газогенератора на автомобиле ГАЗ-52-04. Создан СТС-52 (сельскохозяйственное транспортное средство). Основные недостатки (указаны только те, которые устранены в заявляемом объекте). 1. Большой вес. 2. Применение дорогой и дефицитной жаропрочной нержавейки. 3. Устаревшая, громоздкая конструкция щелевого фильтра газа. 4. Наличие отстойника для конденсата. Отсутствие автоматического слива конденсата,вследствие чего большое время технического обслуживания. 5. Недостаточная мощность, меньше 50 , вследствие чего снижение КПД и уменьшение скорости горения фронта пламени из-за низкой температуры в камере сгорания. 6. Наличие возле генератора высокотемпературных зон. Недостатками известной конструкции тракторов, работающих на углеводородном топливе, являются высокая стоимость топлива и стремление к увеличению стоимости в связи с ограниченностью его запасов. Задачей полезной модели является упрощение конструкции за счет использования серийно изготовляемых деталей при сохранения мощности. Поставленная задача достигается тем, что трактор с газогенератором содержит раму,на которой закреплены кабина для водителя, передний и задний мосты, колеса, двигатель внутреннего сгорания, газогенератор, устройство для очистки газа, смеситель для смешивания газа и воздуха, устройство для охлаждения газа и горючей смеси, емкости для запаса топлива. При этом трактор содержит компрессор для наддува горючей смеси. Устройство 2 56912009.10.30 для очистки газа выполнено в виде двухслойной стеклоткани. Устройство для охлаждения газа и горючей смеси выполнено в виде труб, установленных параллельно друг другу и образующих пол емкости для запаса топлива. Газогенератор снабжен противовзрывным клапаном, наружным кожухом, внутренней футеровкой в зонах требуемого сохранения тепла и воздуховодом от газогенератора до инжектора выхлопной трубы для отвода подогретых газов. Емкости для запаса топлива расположены между передними колесами и кабиной трактора. Полезная модель поясняется чертежом, где на фиг. 1 представлен общий вид заявляемого трактора, на фиг. 2 - компрессор и привод компрессора от эксцентрика, установленного на коленчатом валу возле шкива привода генератора. Заявляемый трактор содержит раму 1, на которой закреплены кабина 2 для водителя,передний 3 и задний 4 мосты, колеса 5, двигатель внутреннего сгорания 6, газогенератор 7 с противовзрывным клапаном 8, устройство для очистки газа выполнено в виде труб 9,установленных параллельно друг другу и образующих пол емкости для запаса топлива,смеситель 10 для смешивания газа и воздуха, устройство 11 для охлаждения газа и горючей смеси, емкости для запаса топлива 12, компрессор 13 для наддува горючей смеси. Газогенератор снабжен наружным кожухом 14, внутренней футеровкой 15 в зонах требуемого сохранения тепла и воздуховодом 16 от газогенератора до инжектора 17 выхлопной трубы 18 для отвода подогретых газов. Работа трактора осуществляется следующим образом. В настоящее время на автомобили устанавливают дизельные двигатели как более экономичные. Но если установить на трактор МТЗ газовый генератор 7, двигатель 6 ГАЗ 53 для трактора МТЗ 80-82 или двигатель 6 ЗИЛ (Урала) для МТЗ 12-21 или модернизировать двигатель ММЗ и создать наддув 1-2 атм., оставив топливный насос для зажигания смеси,сняв регулятор оборотов двигателя и установив минимальный расход топлива только для зажигания смеси либо установив электрическую систему зажигания и установив смеситель. Форсировать наддувом горючей смеси 1-2 атм. до получения характеристик базового двигателя (крутящий момент). И у меня разработан компрессор для создания наддува. Это компрессор двухстороннего действия примерно 0-180 на 180-220 мм с приводом, от эксцентрика, установленного на коленчатом валу возле шкива привода генератора через шатун для двигателя 7,12 л, то есть МТЗ 12-21 или МТЗ 15-22. И установить клапаны прямого действия. Но если двигатель ГАЗ-53, ЗИЛ-130 более высокооборотный (3200), то и мощность выше. Так двигатель ГАЗ-53 11 5 л при 3200 об/мин. может быть установлен на трактор МТЗ-80-82. ЗИЛ-130 150 л.с при 3200 об/мин, двигатель УРАЛа (карбюраторного) мощней на трактор МТЗ 12-21, МТЗ 15-22. Поэтому и мощность будет выше. Генератор можно изготовить из стали, а не из недорогой черной нержавейки, наличие внутренней футеровки 15 в газовом генераторе существенно снижает температурную нагрузку на стенки генератора. Для снижения толщины стенки необходимо установить противовзрывной клапан 8. Загрузку топлива можно механизировать полностью. И одной загрузки должно хватить на 8-12 часов работы, поэтому газовый генератор 7 должен быть сверху большого диаметра, а нижняя часть - усеченная пирамида, где температура выше, изготовлена должна быть из более толстой жести и футерована, наличие внутренней футеровки в газовом генераторе существенно снижает температурную нагрузку на стенки генератора И кожух 14 из жести с отсосом инжектором подогретых газов в выхлопную трубу 18. Для защиты от тепла. Использование изобретения. Использование предлагаемого трактора с газогенератором позволит снизить стоимость работы путем замены дефицитного и дорогого жидкого углеводородного топлива на местное твердое топливо в виде древесных отходов, каменного и бурого угля, а также брикетов из торфа, соломы, опилок, стружки и др. горючих материалов. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
