Сварочный трактор

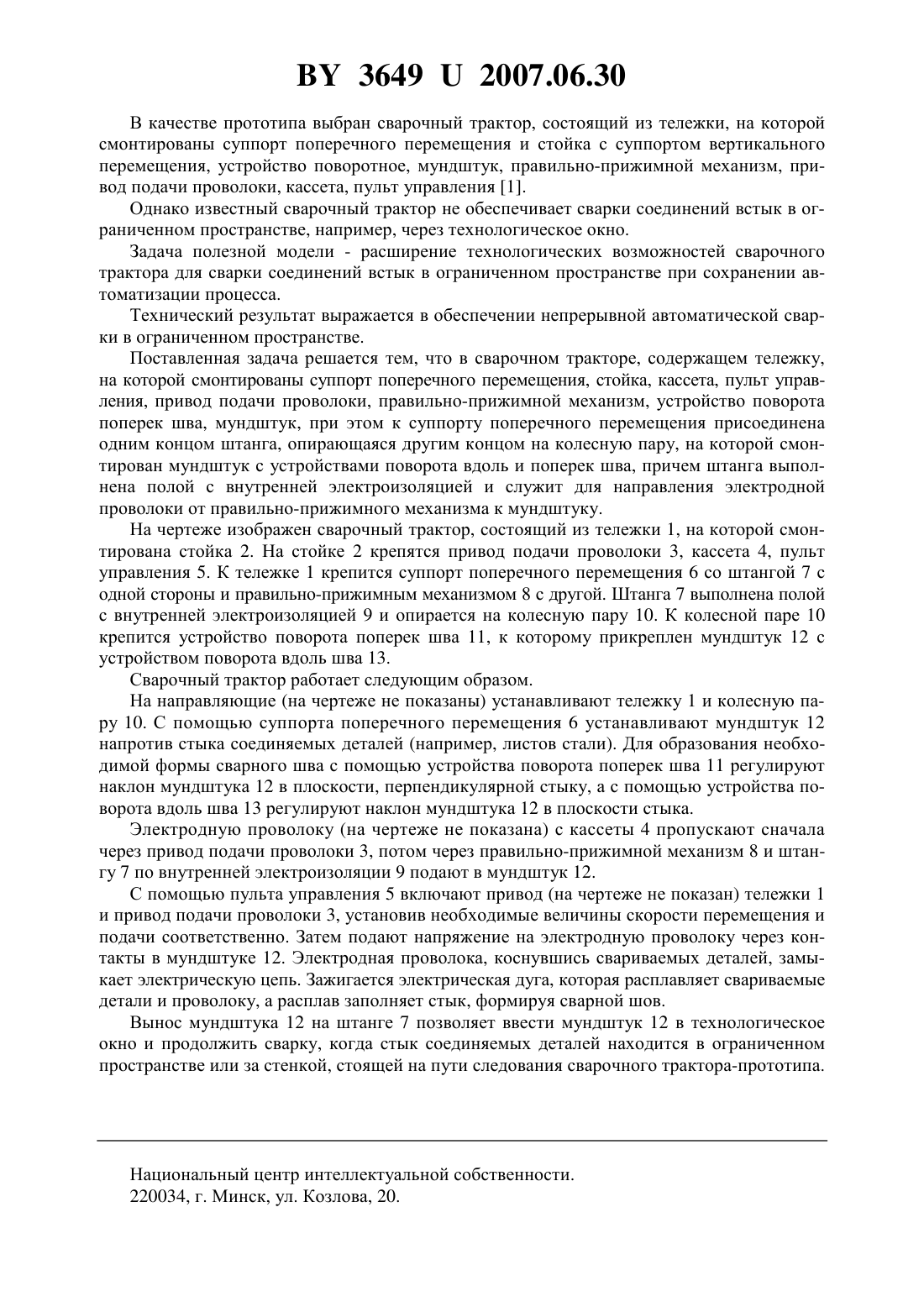

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Буйкус Кястас Вито Окунь Григорий Исакович Нестеров Владимир Григорьевич(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Сварочный трактор, содержащий тележку, на которой смонтированы суппорт поперечного перемещения, стойка, кассета, пульт управления, привод подачи проволоки,правильно-прижимной механизм, устройство поворота поперек шва, мундштук, отличающийся тем, что к суппорту поперечного перемещения присоединена одним концом штанга, опирающаяся другим концом на колесную пару, на которой смонтирован мундштук с устройствами поворота вдоль и поперек шва, причем штанга выполнена полой с внутренней электроизоляцией и служит для направления электродной проволоки от правильно-прижимного механизма к мундштуку.(56) 1. Автомат сварочный КА 002 У 3 Паспорт. - 2003. - С. 4-19. Полезная модель относится к сварочному производству, а точнее к автоматической сварке соединений встык под слоем флюса в ограниченном пространстве через технологическое окно, и может найти применение для сварки металлоконструкций. 36492007.06.30 В качестве прототипа выбран сварочный трактор, состоящий из тележки, на которой смонтированы суппорт поперечного перемещения и стойка с суппортом вертикального перемещения, устройство поворотное, мундштук, правильно-прижимной механизм, привод подачи проволоки, кассета, пульт управления 1. Однако известный сварочный трактор не обеспечивает сварки соединений встык в ограниченном пространстве, например, через технологическое окно. Задача полезной модели - расширение технологических возможностей сварочного трактора для сварки соединений встык в ограниченном пространстве при сохранении автоматизации процесса. Технический результат выражается в обеспечении непрерывной автоматической сварки в ограниченном пространстве. Поставленная задача решается тем, что в сварочном тракторе, содержащем тележку,на которой смонтированы суппорт поперечного перемещения, стойка, кассета, пульт управления, привод подачи проволоки, правильно-прижимной механизм, устройство поворота поперек шва, мундштук, при этом к суппорту поперечного перемещения присоединена одним концом штанга, опирающаяся другим концом на колесную пару, на которой смонтирован мундштук с устройствами поворота вдоль и поперек шва, причем штанга выполнена полой с внутренней электроизоляцией и служит для направления электродной проволоки от правильно-прижимного механизма к мундштуку. На чертеже изображен сварочный трактор, состоящий из тележки 1, на которой смонтирована стойка 2. На стойке 2 крепятся привод подачи проволоки 3, кассета 4, пульт управления 5. К тележке 1 крепится суппорт поперечного перемещения 6 со штангой 7 с одной стороны и правильно-прижимным механизмом 8 с другой. Штанга 7 выполнена полой с внутренней электроизоляцией 9 и опирается на колесную пару 10. К колесной паре 10 крепится устройство поворота поперек шва 11, к которому прикреплен мундштук 12 с устройством поворота вдоль шва 13. Сварочный трактор работает следующим образом. На направляющие (на чертеже не показаны) устанавливают тележку 1 и колесную пару 10. С помощью суппорта поперечного перемещения 6 устанавливают мундштук 12 напротив стыка соединяемых деталей (например, листов стали). Для образования необходимой формы сварного шва с помощью устройства поворота поперек шва 11 регулируют наклон мундштука 12 в плоскости, перпендикулярной стыку, а с помощью устройства поворота вдоль шва 13 регулируют наклон мундштука 12 в плоскости стыка. Электродную проволоку (на чертеже не показана) с кассеты 4 пропускают сначала через привод подачи проволоки 3, потом через правильно-прижимной механизм 8 и штангу 7 по внутренней электроизоляции 9 подают в мундштук 12. С помощью пульта управления 5 включают привод (на чертеже не показан) тележки 1 и привод подачи проволоки 3, установив необходимые величины скорости перемещения и подачи соответственно. Затем подают напряжение на электродную проволоку через контакты в мундштуке 12. Электродная проволока, коснувшись свариваемых деталей, замыкает электрическую цепь. Зажигается электрическая дуга, которая расплавляет свариваемые детали и проволоку, а расплав заполняет стык, формируя сварной шов. Вынос мундштука 12 на штанге 7 позволяет ввести мундштук 12 в технологическое окно и продолжить сварку, когда стык соединяемых деталей находится в ограниченном пространстве или за стенкой, стоящей на пути следования сварочного трактора-прототипа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
