Кодирующее устройство

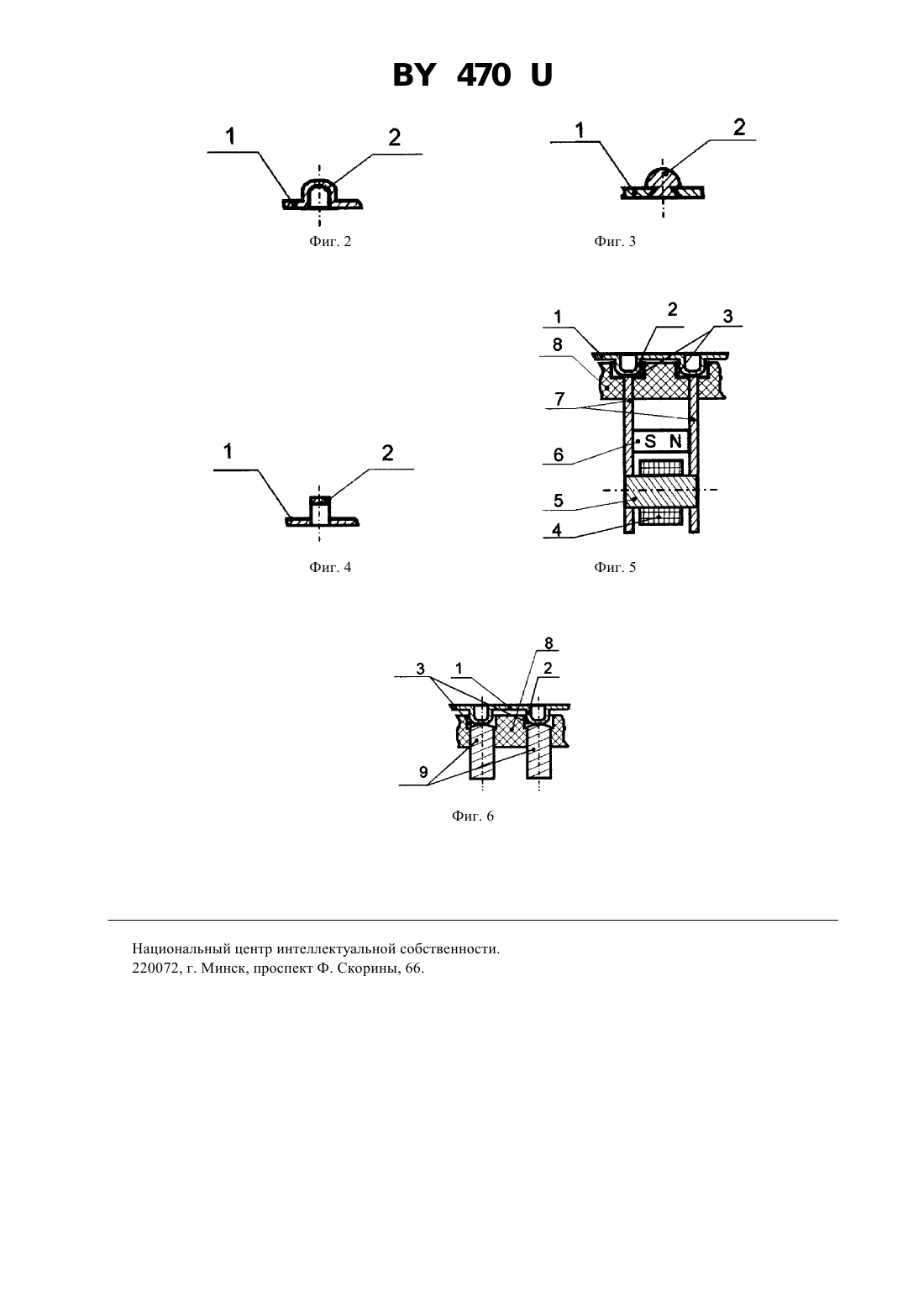

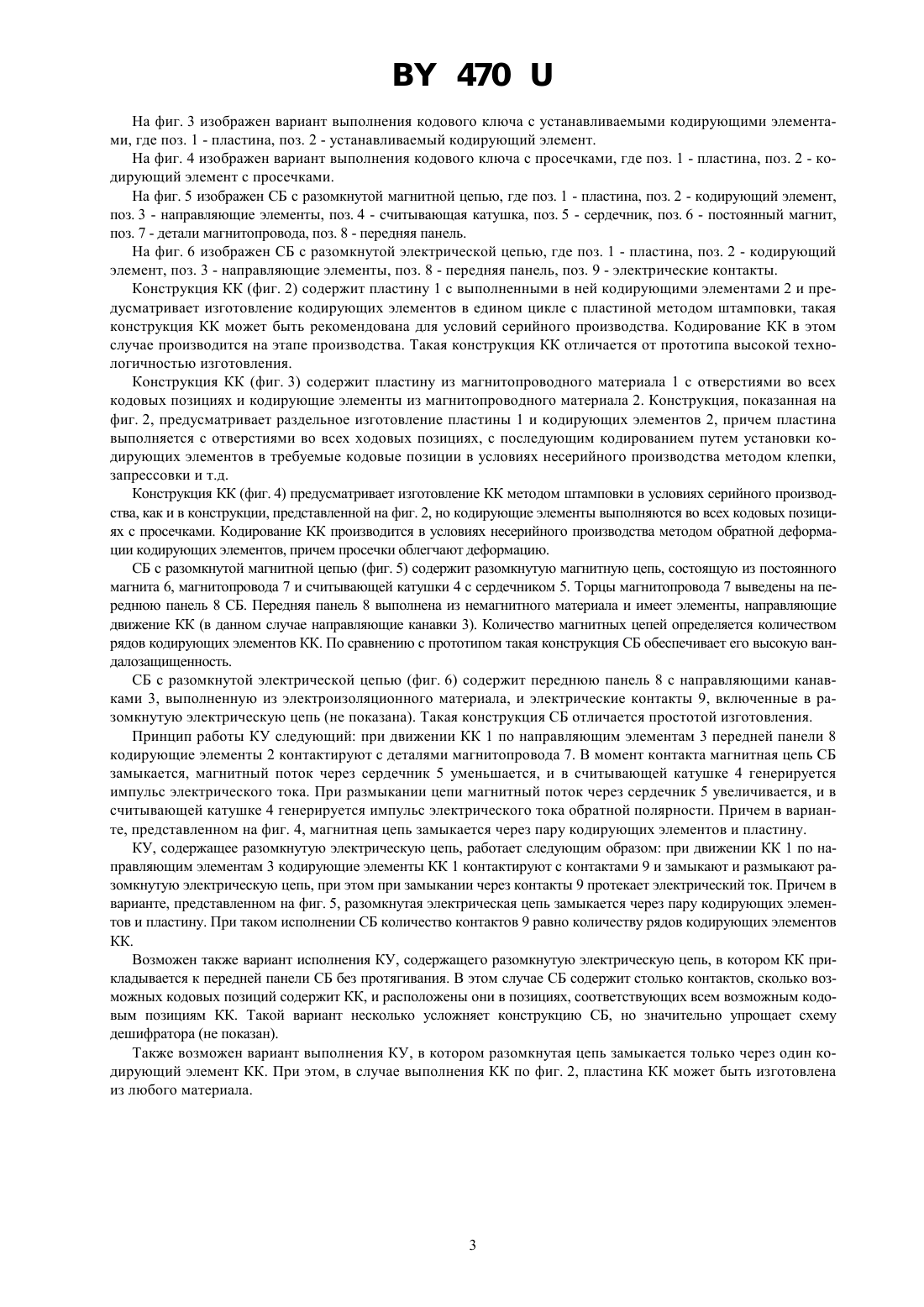

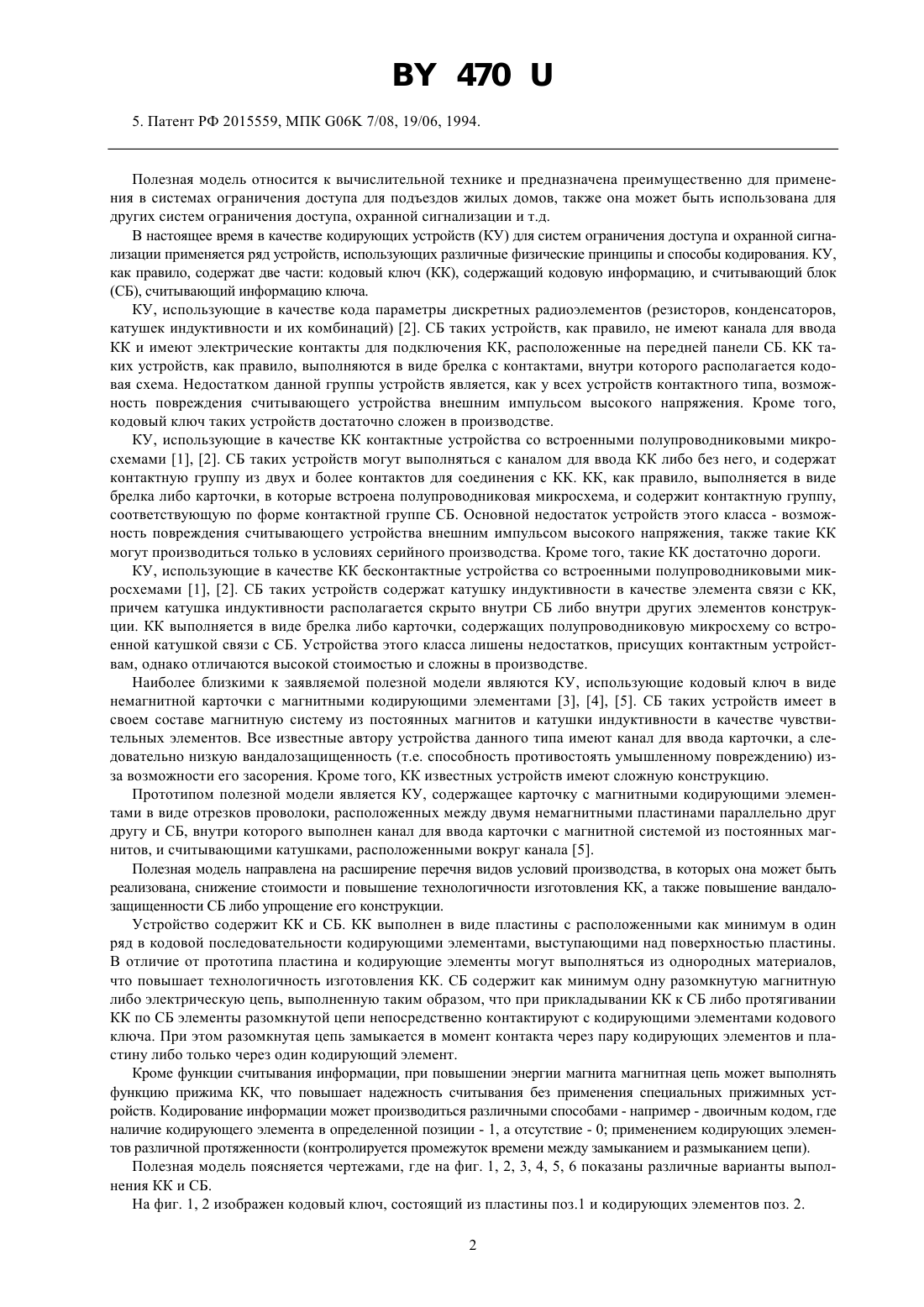

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Кодирующее устройство, содержащее кодовый ключ в виде пластины с расположенными как минимум в один ряд в кодовой последовательности кодирующими элементами, выступающими над поверхностью пластины, и считывающий блок, содержащий как минимум одну разомкнутую электрическую либо магнитную цепь, выполненную таким образом, что при прикладывании кодового ключа к считывающему блоку либо протягивании кодового ключа по считывающему блоку элементы разомкнутой электрической либо магнитной цепи непосредственно контактируют с кодирующими элементами кодового ключа, отличающееся тем, что разомкнутая электрическая либо магнитная цепь замыкается в момент контакта с кодирующими элементами кодового ключа. 2. Кодирующее устройство по п. 1, отличающееся тем, что разомкнутая электрическая либо магнитная цепь замыкается при непосредственном контакте с кодирующими элементами кодового ключа через несколько кодирующих элементов и пластину. 3. Кодирующее устройство по п. 1, отличающееся тем, что разомкнутая электрическая либо магнитная цепь замыкается при непосредственном контакте с кодирующим элементом кодового ключа через кодирующий элемент. 4. Кодирующее устройство по п. 1, отличающееся тем, что кодирующие элементы выполняются методом выдавливания в пластине кодового ключа. 5. Кодирующее устройство по п. 1, отличающееся тем, что кодирующие элементы выполняются во всех кодовых позициях с просечками, а кодовая последовательность формируется путем обратной деформации кодирующих элементов, не включенных в кодовую последовательность.(56) 1. Охранные системы. - М., 1996. 2. Андрианов В. И., Соколов А. В. Охранные устройства для дома и офиса. - Санкт-Петербург, 1997. Полезная модель относится к вычислительной технике и предназначена преимущественно для применения в системах ограничения доступа для подъездов жилых домов, также она может быть использована для других систем ограничения доступа, охранной сигнализации и т.д. В настоящее время в качестве кодирующих устройств (КУ) для систем ограничения доступа и охранной сигнализации применяется ряд устройств, использующих различные физические принципы и способы кодирования. КУ,как правило, содержат две части кодовый ключ (КК), содержащий кодовую информацию, и считывающий блок(СБ), считывающий информацию ключа. КУ, использующие в качестве кода параметры дискретных радиоэлементов (резисторов, конденсаторов,катушек индуктивности и их комбинаций) 2. СБ таких устройств, как правило, не имеют канала для ввода КК и имеют электрические контакты для подключения КК, расположенные на передней панели СБ. КК таких устройств, как правило, выполняются в виде брелка с контактами, внутри которого располагается кодовая схема. Недостатком данной группы устройств является, как у всех устройств контактного типа, возможность повреждения считывающего устройства внешним импульсом высокого напряжения. Кроме того,кодовый ключ таких устройств достаточно сложен в производстве. КУ, использующие в качестве КК контактные устройства со встроенными полупроводниковыми микросхемами 1, 2. СБ таких устройств могут выполняться с каналом для ввода КК либо без него, и содержат контактную группу из двух и более контактов для соединения с КК. КК, как правило, выполняется в виде брелка либо карточки, в которые встроена полупроводниковая микросхема, и содержит контактную группу,соответствующую по форме контактной группе СБ. Основной недостаток устройств этого класса - возможность повреждения считывающего устройства внешним импульсом высокого напряжения, также такие КК могут производиться только в условиях серийного производства. Кроме того, такие КК достаточно дороги. КУ, использующие в качестве КК бесконтактные устройства со встроенными полупроводниковыми микросхемами 1, 2. СБ таких устройств содержат катушку индуктивности в качестве элемента связи с КК,причем катушка индуктивности располагается скрыто внутри СБ либо внутри других элементов конструкции. КК выполняется в виде брелка либо карточки, содержащих полупроводниковую микросхему со встроенной катушкой связи с СБ. Устройства этого класса лишены недостатков, присущих контактным устройствам, однако отличаются высокой стоимостью и сложны в производстве. Наиболее близкими к заявляемой полезной модели являются КУ, использующие кодовый ключ в виде немагнитной карточки с магнитными кодирующими элементами 3, 4, 5. СБ таких устройств имеет в своем составе магнитную систему из постоянных магнитов и катушки индуктивности в качестве чувствительных элементов. Все известные автору устройства данного типа имеют канал для ввода карточки, а следовательно низкую вандалозащищенность (т.е. способность противостоять умышленному повреждению) изза возможности его засорения. Кроме того, КК известных устройств имеют сложную конструкцию. Прототипом полезной модели является КУ, содержащее карточку с магнитными кодирующими элементами в виде отрезков проволоки, расположенных между двумя немагнитными пластинами параллельно друг другу и СБ, внутри которого выполнен канал для ввода карточки с магнитной системой из постоянных магнитов, и считывающими катушками, расположенными вокруг канала 5. Полезная модель направлена на расширение перечня видов условий производства, в которых она может быть реализована, снижение стоимости и повышение технологичности изготовления КК, а также повышение вандалозащищенности СБ либо упрощение его конструкции. Устройство содержит КК и СБ. КК выполнен в виде пластины с расположенными как минимум в один ряд в кодовой последовательности кодирующими элементами, выступающими над поверхностью пластины. В отличие от прототипа пластина и кодирующие элементы могут выполняться из однородных материалов,что повышает технологичность изготовления КК. СБ содержит как минимум одну разомкнутую магнитную либо электрическую цепь, выполненную таким образом, что при прикладывании КК к СБ либо протягивании КК по СБ элементы разомкнутой цепи непосредственно контактируют с кодирующими элементами кодового ключа. При этом разомкнутая цепь замыкается в момент контакта через пару кодирующих элементов и пластину либо только через один кодирующий элемент. Кроме функции считывания информации, при повышении энергии магнита магнитная цепь может выполнять функцию прижима КК, что повышает надежность считывания без применения специальных прижимных устройств. Кодирование информации может производиться различными способами - например - двоичным кодом, где наличие кодирующего элемента в определенной позиции - 1, а отсутствие - 0 применением кодирующих элементов различной протяженности (контролируется промежуток времени между замыканием и размыканием цепи). Полезная модель поясняется чертежами, где на фиг. 1, 2, 3, 4, 5, 6 показаны различные варианты выполнения КК и СБ. На фиг. 1, 2 изображен кодовый ключ, состоящий из пластины поз.1 и кодирующих элементов поз. 2. 2 470 На фиг. 3 изображен вариант выполнения кодового ключа с устанавливаемыми кодирующими элементами, где поз. 1 - пластина, поз. 2 - устанавливаемый кодирующий элемент. На фиг. 4 изображен вариант выполнения кодового ключа с просечками, где поз. 1 - пластина, поз. 2 - кодирующий элемент с просечками. На фиг. 5 изображен СБ с разомкнутой магнитной цепью, где поз. 1 - пластина, поз. 2 - кодирующий элемент,поз. 3 - направляющие элементы, поз. 4 - считывающая катушка, поз. 5 - сердечник, поз. 6 - постоянный магнит,поз. 7 - детали магнитопровода, поз. 8 - передняя панель. На фиг. 6 изображен СБ с разомкнутой электрической цепью, где поз. 1 - пластина, поз. 2 - кодирующий элемент, поз. 3 - направляющие элементы, поз. 8 - передняя панель, поз. 9 - электрические контакты. Конструкция КК (фиг. 2) содержит пластину 1 с выполненными в ней кодирующими элементами 2 и предусматривает изготовление кодирующих элементов в едином цикле с пластиной методом штамповки, такая конструкция КК может быть рекомендована для условий серийного производства. Кодирование КК в этом случае производится на этапе производства. Такая конструкция КК отличается от прототипа высокой технологичностью изготовления. Конструкция КК (фиг. 3) содержит пластину из магнитопроводного материала 1 с отверстиями во всех кодовых позициях и кодирующие элементы из магнитопроводного материала 2. Конструкция, показанная на фиг. 2, предусматривает раздельное изготовление пластины 1 и кодирующих элементов 2, причем пластина выполняется с отверстиями во всех ходовых позициях, с последующим кодированием путем установки кодирующих элементов в требуемые кодовые позиции в условиях несерийного производства методом клепки,запрессовки и т.д. Конструкция КК (фиг. 4) предусматривает изготовление КК методом штамповки в условиях серийного производства, как и в конструкции, представленной на фиг. 2, но кодирующие элементы выполняются во всех кодовых позициях с просечками. Кодирование КК производится в условиях несерийного производства методом обратной деформации кодирующих элементов, причем просечки облегчают деформацию. СБ с разомкнутой магнитной цепью (фиг. 5) содержит разомкнутую магнитную цепь, состоящую из постоянного магнита 6, магнитопровода 7 и считывающей катушки 4 с сердечником 5. Торцы магнитопровода 7 выведены на переднюю панель 8 СБ. Передняя панель 8 выполнена из немагнитного материала и имеет элементы, направляющие движение КК (в данном случае направляющие канавки 3). Количество магнитных цепей определяется количеством рядов кодирующих элементов КК. По сравнению с прототипом такая конструкция СБ обеспечивает его высокую вандалозащищенность. СБ с разомкнутой электрической цепью (фиг. 6) содержит переднюю панель 8 с направляющими канавками 3, выполненную из электроизоляционного материала, и электрические контакты 9, включенные в разомкнутую электрическую цепь (не показана). Такая конструкция СБ отличается простотой изготовления. Принцип работы КУ следующий при движении КК 1 по направляющим элементам 3 передней панели 8 кодирующие элементы 2 контактируют с деталями магнитопровода 7. В момент контакта магнитная цепь СБ замыкается, магнитный поток через сердечник 5 уменьшается, и в считывающей катушке 4 генерируется импульс электрического тока. При размыкании цепи магнитный поток через сердечник 5 увеличивается, и в считывающей катушке 4 генерируется импульс электрического тока обратной полярности. Причем в варианте, представленном на фиг. 4, магнитная цепь замыкается через пару кодирующих элементов и пластину. КУ, содержащее разомкнутую электрическую цепь, работает следующим образом при движении КК 1 по направляющим элементам 3 кодирующие элементы КК 1 контактируют с контактами 9 и замыкают и размыкают разомкнутую электрическую цепь, при этом при замыкании через контакты 9 протекает электрический ток. Причем в варианте, представленном на фиг. 5, разомкнутая электрическая цепь замыкается через пару кодирующих элементов и пластину. При таком исполнении СБ количество контактов 9 равно количеству рядов кодирующих элементов КК. Возможен также вариант исполнения КУ, содержащего разомкнутую электрическую цепь, в котором КК прикладывается к передней панели СБ без протягивания. В этом случае СБ содержит столько контактов, сколько возможных кодовых позиций содержит КК, и расположены они в позициях, соответствующих всем возможным кодовым позициям КК. Такой вариант несколько усложняет конструкцию СБ, но значительно упрощает схему дешифратора (не показан). Также возможен вариант выполнения КУ, в котором разомкнутая цепь замыкается только через один кодирующий элемент КК. При этом, в случае выполнения КК по фиг. 2, пластина КК может быть изготовлена из любого материала. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
