Устройство дистанционного обмена

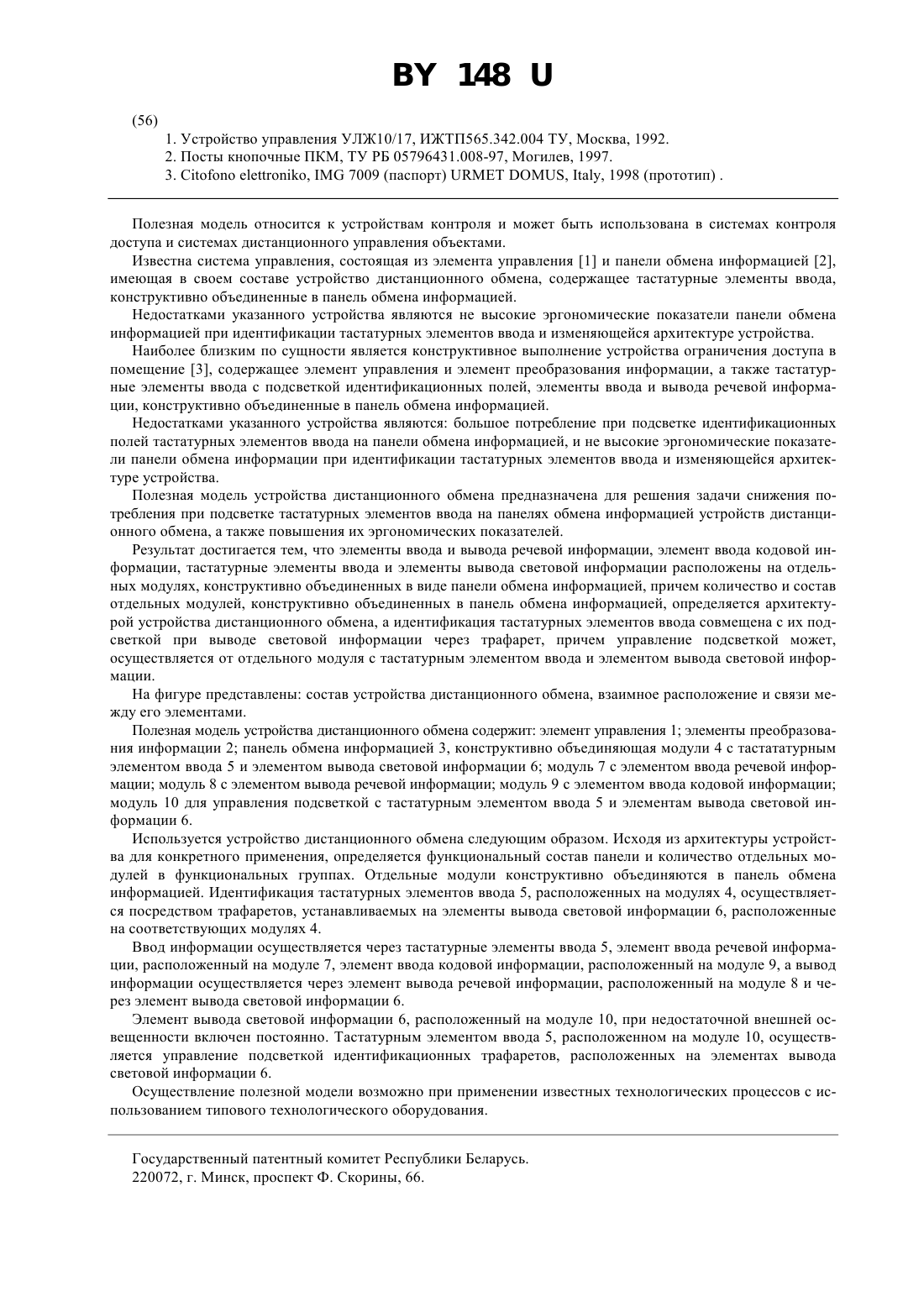

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Устройство дистанционного обмена, содержащее элемент управления, элементы преобразования информации, панель обмена информацией отличающееся тем, что панель обмена информацией выполнена в виде конструктивно объединенных, отдельных модулей с расположенными на них тастатурными элементами ввода и элементами вывода световой информации, элементами ввода и вывода речевой информации, элементом ввода кодовой информации, причем количество и состав отдельных модулей, конструктивно объединенных в панель обмена информацией, определяется архитектурой устройства дистанционного обмена. 2. Устройство дистанционного обмена по п. 1 отличающееся тем, что в состав панели обмена информацией дополнительно входит отдельный модуль с тастатурным элементом ввода и элементом вывода световой информации, управляющий подсветкой тастатурных элементов ввода, расположенных на других модулях. 3. Устройство дистанционного обмена по п. 1 отличающееся тем, что подсветка тастатурных элементов ввода совмещается с их идентификацией посредством трафарета.(56) 1. Устройство управления УЛЖ 10/17, ИЖТП 565.342.004 ТУ, Москва, 1992. 2. Посты кнопочные ПКМ, ТУ РБ 05796431.008-97, Могилев, 1997. 3.,7009 (паспорт), , 1998 (прототип) . Полезная модель относится к устройствам контроля и может быть использована в системах контроля доступа и системах дистанционного управления объектами. Известна система управления, состоящая из элемента управления 1 и панели обмена информацией 2,имеющая в своем составе устройство дистанционного обмена, содержащее тастатурные элементы ввода,конструктивно объединенные в панель обмена информацией. Недостатками указанного устройства являются не высокие эргономические показатели панели обмена информацией при идентификации тастатурных элементов ввода и изменяющейся архитектуре устройства. Наиболее близким по сущности является конструктивное выполнение устройства ограничения доступа в помещение 3, содержащее элемент управления и элемент преобразования информации, а также тастатурные элементы ввода с подсветкой идентификационных полей, элементы ввода и вывода речевой информации, конструктивно объединенные в панель обмена информацией. Недостатками указанного устройства являются большое потребление при подсветке идентификационных полей тастатурных элементов ввода на панели обмена информацией, и не высокие эргономические показатели панели обмена информации при идентификации тастатурных элементов ввода и изменяющейся архитектуре устройства. Полезная модель устройства дистанционного обмена предназначена для решения задачи снижения потребления при подсветке тастатурных элементов ввода на панелях обмена информацией устройств дистанционного обмена, а также повышения их эргономических показателей. Результат достигается тем, что элементы ввода и вывода речевой информации, элемент ввода кодовой информации, тастатурные элементы ввода и элементы вывода световой информации расположены на отдельных модулях, конструктивно объединенных в виде панели обмена информацией, причем количество и состав отдельных модулей, конструктивно объединенных в панель обмена информацией, определяется архитектурой устройства дистанционного обмена, а идентификация тастатурных элементов ввода совмещена с их подсветкой при выводе световой информации через трафарет, причем управление подсветкой может,осуществляется от отдельного модуля с тастатурным элементом ввода и элементом вывода световой информации. На фигуре представлены состав устройства дистанционного обмена, взаимное расположение и связи между его элементами. Полезная модель устройства дистанционного обмена содержит элемент управления 1 элементы преобразования информации 2 панель обмена информацией 3, конструктивно объединяющая модули 4 с тастататурным элементом ввода 5 и элементом вывода световой информации 6 модуль 7 с элементом ввода речевой информации модуль 8 с элементом вывода речевой информации модуль 9 с элементом ввода кодовой информации модуль 10 для управления подсветкой с тастатурным элементом ввода 5 и элементам вывода световой информации 6. Используется устройство дистанционного обмена следующим образом. Исходя из архитектуры устройства для конкретного применения, определяется функциональный состав панели и количество отдельных модулей в функциональных группах. Отдельные модули конструктивно объединяются в панель обмена информацией. Идентификация тастатурных элементов ввода 5, расположенных на модулях 4, осуществляется посредством трафаретов, устанавливаемых на элементы вывода световой информации 6, расположенные на соответствующих модулях 4. Ввод информации осуществляется через тастатурные элементы ввода 5, элемент ввода речевой информации, расположенный на модуле 7, элемент ввода кодовой информации, расположенный на модуле 9, а вывод информации осуществляется через элемент вывода речевой информации, расположенный на модуле 8 и через элемент вывода световой информации 6. Элемент вывода световой информации 6, расположенный на модуле 10, при недостаточной внешней освещенности включен постоянно. Тастатурным элементом ввода 5, расположенном на модуле 10, осуществляется управление подсветкой идентификационных трафаретов, расположенных на элементах вывода световой информации 6. Осуществление полезной модели возможно при применении известных технологических процессов с использованием типового технологического оборудования. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
