Турбинный смеситель для приготовления литейных формовочных и стержневых смесей

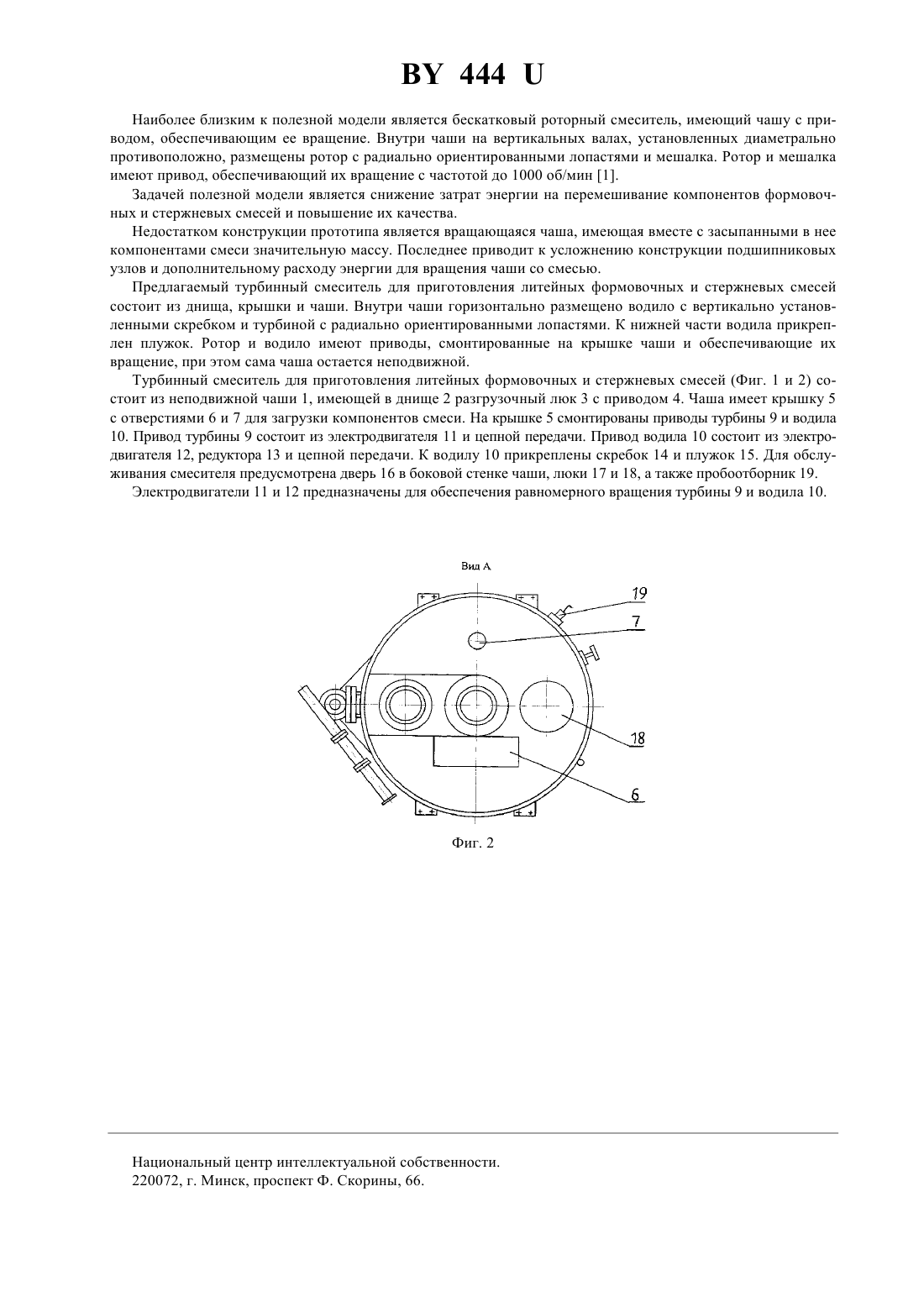

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТУРБИННЫЙ СМЕСИТЕЛЬ ДЛЯ ПРИГОТОВЛЕНИЯ ЛИТЕЙНЫХ ФОРМОВОЧНЫХ И СТЕРЖНЕВЫХ СМЕСЕЙ(57) Турбинный смеситель для приготовления литейных формовочных и стержневых смесей, состоящий из днища, крышки и чаши, внутри которой горизонтально размещено водило с вертикально установленными скребком и турбиной с радиально ориентированными лопастями, а также имеющее в нижней части плужок,отличающийся тем, что ротор и водило имеют приводы, смонтированные на крышке чаши и обеспечивающие их вращение, при этом сама чаша остается неподвижной. Фиг. 1 Турбинный смеситель для приготовления литейных формовочных и стержневых смесей относится к литейному производству и предназначен для приготовления формовочных и стержневых смесей в смесеприготовительных отделениях литейных цехов. Турбинный смеситель может быть использован в любой отрасли науки и техники, где применяются процессы перемешивания компонентов как сухих сыпучих, так и сухих сыпучих с мокрыми. Аналогом полезной модели является смеситель, содержащий чашу с днищем и обечайкой, внутри которой на траверсе приводного вертикального вала расположены смешивающие органы, содержащие каток и рыхлитель 1. 444 Наиболее близким к полезной модели является бескатковый роторный смеситель, имеющий чашу с приводом, обеспечивающим ее вращение. Внутри чаши на вертикальных валах, установленных диаметрально противоположно, размещены ротор с радиально ориентированными лопастями и мешалка. Ротор и мешалка имеют привод, обеспечивающий их вращение с частотой до 1000 об/мин 1. Задачей полезной модели является снижение затрат энергии на перемешивание компонентов формовочных и стержневых смесей и повышение их качества. Недостатком конструкции прототипа является вращающаяся чаша, имеющая вместе с засыпанными в нее компонентами смеси значительную массу. Последнее приводит к усложнению конструкции подшипниковых узлов и дополнительному расходу энергии для вращения чаши со смесью. Предлагаемый турбинный смеситель для приготовления литейных формовочных и стержневых смесей состоит из днища, крышки и чаши. Внутри чаши горизонтально размещено водило с вертикально установленными скребком и турбиной с радиально ориентированными лопастями. К нижней части водила прикреплен плужок. Ротор и водило имеют приводы, смонтированные на крышке чаши и обеспечивающие их вращение, при этом сама чаша остается неподвижной. Турбинный смеситель для приготовления литейных формовочных и стержневых смесей (Фиг. 1 и 2) состоит из неподвижной чаши 1, имеющей в днище 2 разгрузочный люк 3 с приводом 4. Чаша имеет крышку 5 с отверстиями 6 и 7 для загрузки компонентов смеси. На крышке 5 смонтированы приводы турбины 9 и водила 10. Привод турбины 9 состоит из электродвигателя 11 и цепной передачи. Привод водила 10 состоит из электродвигателя 12, редуктора 13 и цепной передачи. К водилу 10 прикреплены скребок 14 и плужок 15. Для обслуживания смесителя предусмотрена дверь 16 в боковой стенке чаши, люки 17 и 18, а также пробоотборник 19. Электродвигатели 11 и 12 предназначены для обеспечения равномерного вращения турбины 9 и водила 10. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
