Устройство для прочистки мусоропроводов

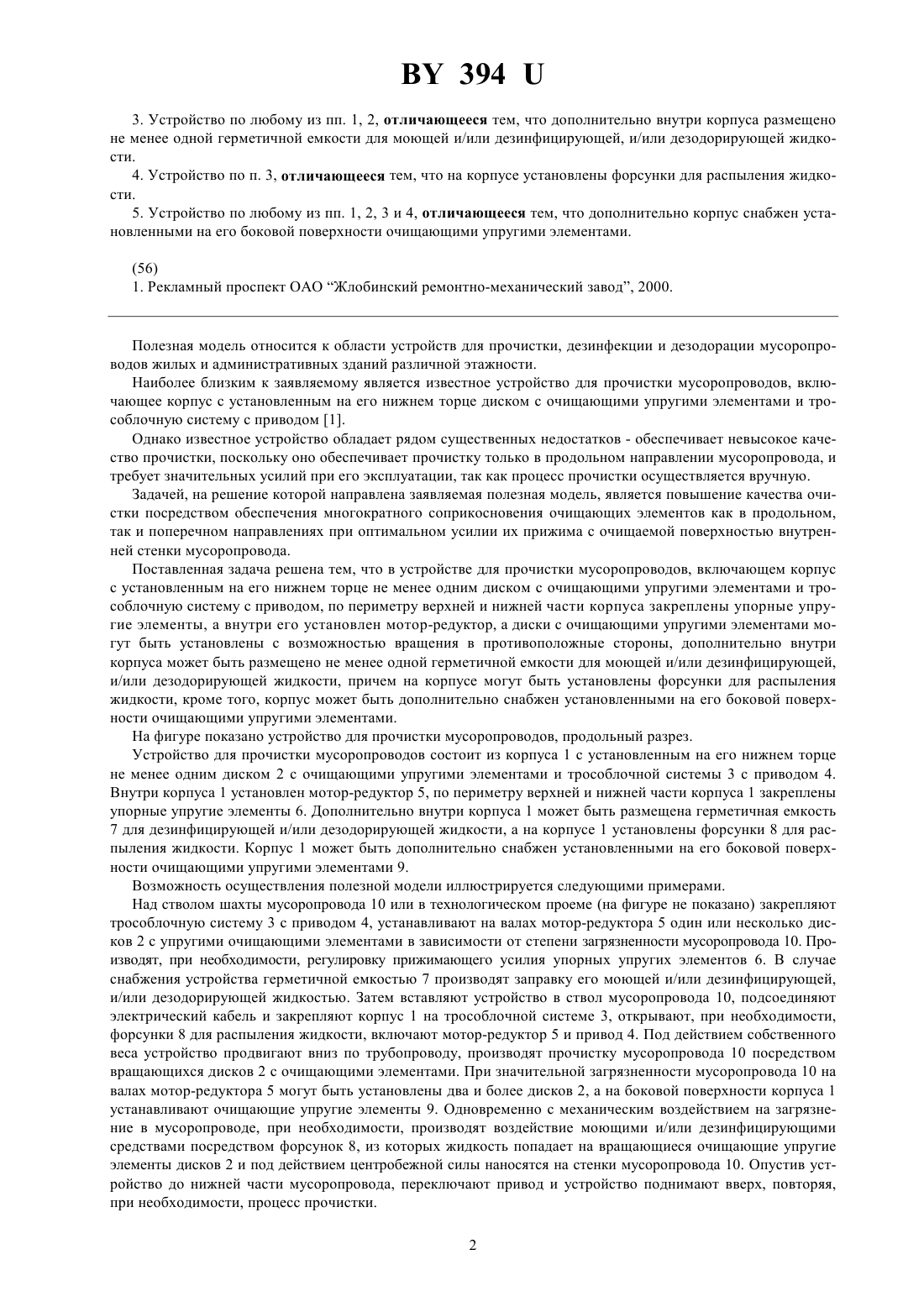

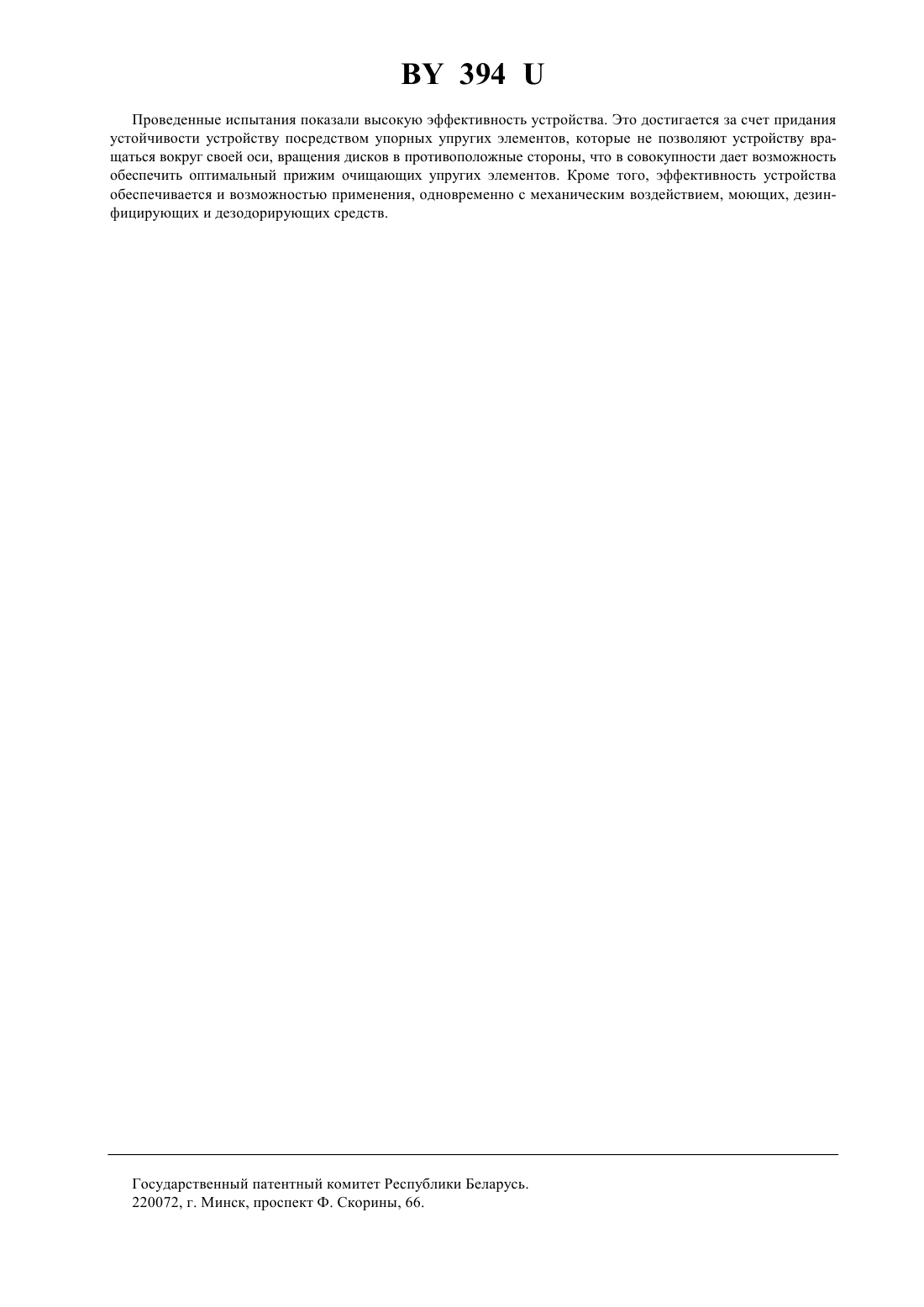

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПРОЧИСТКИ МУСОРОПРОВОДОВ(73) Патентообладатели Костян Татьяна Анатольевна, Шемякин Леонид Леонидович,Мирошников Александр Анатольевич(57) 1. Устройство для прочистки мусоропроводов, включающее корпус с установленным на его нижнем торце не менее одним диском с очищающими упругими элементами и трособлочную систему с приводом, отличающееся тем, что по периметру верхней и нижней части корпуса закреплены упорные упругие элементы, а внутри его установлен мотор-редуктор. 2. Устройство по п. 1, отличающееся тем, что диски с очищающими упругими элементами установлены с возможностью вращения в противоположные стороны. 3943. Устройство по любому из пп. 1, 2, отличающееся тем, что дополнительно внутри корпуса размещено не менее одной герметичной емкости для моющей и/или дезинфицирующей, и/или дезодорирующей жидкости. 4. Устройство по п. 3, отличающееся тем, что на корпусе установлены форсунки для распыления жидкости. 5. Устройство по любому из пп. 1, 2, 3 и 4, отличающееся тем, что дополнительно корпус снабжен установленными на его боковой поверхности очищающими упругими элементами.(56) 1. Рекламный проспект ОАО Жлобинский ремонтно-механический завод, 2000. Полезная модель относится к области устройств для прочистки, дезинфекции и дезодорации мусоропроводов жилых и административных зданий различной этажности. Наиболее близким к заявляемому является известное устройство для прочистки мусоропроводов, включающее корпус с установленным на его нижнем торце диском с очищающими упругими элементами и трособлочную систему с приводом 1. Однако известное устройство обладает рядом существенных недостатков - обеспечивает невысокое качество прочистки, поскольку оно обеспечивает прочистку только в продольном направлении мусоропровода, и требует значительных усилий при его эксплуатации, так как процесс прочистки осуществляется вручную. Задачей, на решение которой направлена заявляемая полезная модель, является повышение качества очистки посредством обеспечения многократного соприкосновения очищающих элементов как в продольном,так и поперечном направлениях при оптимальном усилии их прижима с очищаемой поверхностью внутренней стенки мусоропровода. Поставленная задача решена тем, что в устройстве для прочистки мусоропроводов, включающем корпус с установленным на его нижнем торце не менее одним диском с очищающими упругими элементами и трособлочную систему с приводом, по периметру верхней и нижней части корпуса закреплены упорные упругие элементы, а внутри его установлен мотор-редуктор, а диски с очищающими упругими элементами могут быть установлены с возможностью вращения в противоположные стороны, дополнительно внутри корпуса может быть размещено не менее одной герметичной емкости для моющей и/или дезинфицирующей,и/или дезодорирующей жидкости, причем на корпусе могут быть установлены форсунки для распыления жидкости, кроме того, корпус может быть дополнительно снабжен установленными на его боковой поверхности очищающими упругими элементами. На фигуре показано устройство для прочистки мусоропроводов, продольный разрез. Устройство для прочистки мусоропроводов состоит из корпуса 1 с установленным на его нижнем торце не менее одним диском 2 с очищающими упругими элементами и трособлочной системы 3 с приводом 4. Внутри корпуса 1 установлен мотор-редуктор 5, по периметру верхней и нижней части корпуса 1 закреплены упорные упругие элементы 6. Дополнительно внутри корпуса 1 может быть размещена герметичная емкость 7 для дезинфицирующей и/или дезодорирующей жидкости, а на корпусе 1 установлены форсунки 8 для распыления жидкости. Корпус 1 может быть дополнительно снабжен установленными на его боковой поверхности очищающими упругими элементами 9. Возможность осуществления полезной модели иллюстрируется следующими примерами. Над стволом шахты мусоропровода 10 или в технологическом проеме (на фигуре не показано) закрепляют трособлочную систему 3 с приводом 4, устанавливают на валах мотор-редуктора 5 один или несколько дисков 2 с упругими очищающими элементами в зависимости от степени загрязненности мусоропровода 10. Производят, при необходимости, регулировку прижимающего усилия упорных упругих элементов 6. В случае снабжения устройства герметичной емкостью 7 производят заправку его моющей и/или дезинфицирующей,и/или дезодорирующей жидкостью. Затем вставляют устройство в ствол мусоропровода 10, подсоединяют электрический кабель и закрепляют корпус 1 на трособлочной системе 3, открывают, при необходимости,форсунки 8 для распыления жидкости, включают мотор-редуктор 5 и привод 4. Под действием собственного веса устройство продвигают вниз по трубопроводу, производят прочистку мусоропровода 10 посредством вращающихся дисков 2 с очищающими элементами. При значительной загрязненности мусоропровода 10 на валах мотор-редуктора 5 могут быть установлены два и более дисков 2, а на боковой поверхности корпуса 1 устанавливают очищающие упругие элементы 9. Одновременно с механическим воздействием на загрязнение в мусоропроводе, при необходимости, производят воздействие моющими и/или дезинфицирующими средствами посредством форсунок 8, из которых жидкость попадает на вращающиеся очищающие упругие элементы дисков 2 и под действием центробежной силы наносятся на стенки мусоропровода 10. Опустив устройство до нижней части мусоропровода, переключают привод и устройство поднимают вверх, повторяя,при необходимости, процесс прочистки. 2 394 Проведенные испытания показали высокую эффективность устройства. Это достигается за счет придания устойчивости устройству посредством упорных упругих элементов, которые не позволяют устройству вращаться вокруг своей оси, вращения дисков в противоположные стороны, что в совокупности дает возможность обеспечить оптимальный прижим очищающих упругих элементов. Кроме того, эффективность устройства обеспечивается и возможностью применения, одновременно с механическим воздействием, моющих, дезинфицирующих и дезодорирующих средств. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
