Светосигнальное оптическое устройство

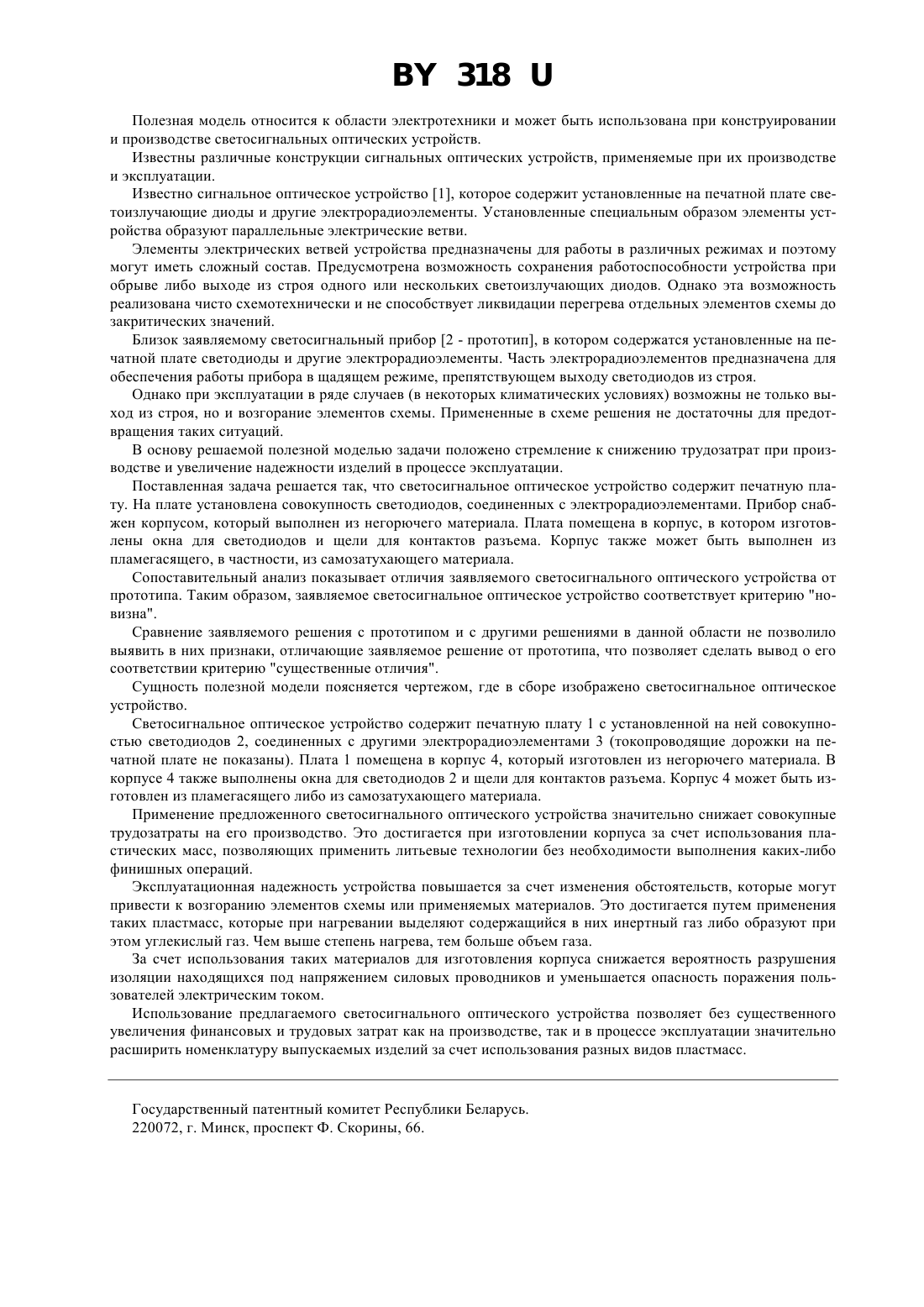

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) 1. Светосигнальное оптическое устройство, содержащее печатную плату с установленной на ней совокупностью светодиодов и соединенных с ними электрорадиоэлементов, отличающееся тем, что оно дополнительно содержит изготовленный из негорючего материала корпус, в который помещена печатная плата,при этом в корпусе выполнены окна для светодиодов и щели для контактов разъема. 2. Светосигнальное оптическое устройство по п. 1, отличающееся тем, что корпус изготовлен из пламегасящего материала. 3. Светосигнальное оптическое устройство по п. 1 или 2, отличающееся тем, что корпус изготовлен из самозатухающего материала.(56) 1. Полезная модель РФ 8442. МПК 21 3/00, опубл. 16.11.98 в бюллетене РФ Полезные модели. Промышленные образцы.11. 2. Полезная модель РФ 9044. МПК 21 3/00, опубл. 16.01.99 в бюллетене РФ Полезные модели. Промышленные образцы.1 (прототип). 318 Полезная модель относится к области электротехники и может быть использована при конструировании и производстве светосигнальных оптических устройств. Известны различные конструкции сигнальных оптических устройств, применяемые при их производстве и эксплуатации. Известно сигнальное оптическое устройство 1, которое содержит установленные на печатной плате светоизлучающие диоды и другие электрорадиоэлементы. Установленные специальным образом элементы устройства образуют параллельные электрические ветви. Элементы электрических ветвей устройства предназначены для работы в различных режимах и поэтому могут иметь сложный состав. Предусмотрена возможность сохранения работоспособности устройства при обрыве либо выходе из строя одного или нескольких светоизлучающих диодов. Однако эта возможность реализована чисто схемотехнически и не способствует ликвидации перегрева отдельных элементов схемы до закритических значений. Близок заявляемому светосигнальный прибор 2 - прототип, в котором содержатся установленные на печатной плате светодиоды и другие электрорадиоэлементы. Часть электрорадиоэлементов предназначена для обеспечения работы прибора в щадящем режиме, препятствующем выходу светодиодов из строя. Однако при эксплуатации в ряде случаев (в некоторых климатических условиях) возможны не только выход из строя, но и возгорание элементов схемы. Примененные в схеме решения не достаточны для предотвращения таких ситуаций. В основу решаемой полезной моделью задачи положено стремление к снижению трудозатрат при производстве и увеличение надежности изделий в процессе эксплуатации. Поставленная задача решается так, что светосигнальное оптическое устройство содержит печатную плату. На плате установлена совокупность светодиодов, соединенных с электрорадиоэлементами. Прибор снабжен корпусом, который выполнен из негорючего материала. Плата помещена в корпус, в котором изготовлены окна для светодиодов и щели для контактов разъема. Корпус также может быть выполнен из пламегасящего, в частности, из самозатухающего материала. Сопоставительный анализ показывает отличия заявляемого светосигнального оптического устройства от прототипа. Таким образом, заявляемое светосигнальное оптическое устройство соответствует критерию новизна. Сравнение заявляемого решения с прототипом и с другими решениями в данной области не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о его соответствии критерию существенные отличия. Сущность полезной модели поясняется чертежом, где в сборе изображено светосигнальное оптическое устройство. Светосигнальное оптическое устройство содержит печатную плату 1 с установленной на ней совокупностью светодиодов 2, соединенных с другими электрорадиоэлементами 3 (токопроводящие дорожки на печатной плате не показаны). Плата 1 помещена в корпус 4, который изготовлен из негорючего материала. В корпусе 4 также выполнены окна для светодиодов 2 и щели для контактов разъема. Корпус 4 может быть изготовлен из пламегасящего либо из самозатухающего материала. Применение предложенного светосигнального оптического устройства значительно снижает совокупные трудозатраты на его производство. Это достигается при изготовлении корпуса за счет использования пластических масс, позволяющих применить литьевые технологии без необходимости выполнения каких-либо финишных операций. Эксплуатационная надежность устройства повышается за счет изменения обстоятельств, которые могут привести к возгоранию элементов схемы или применяемых материалов. Это достигается путем применения таких пластмасс, которые при нагревании выделяют содержащийся в них инертный газ либо образуют при этом углекислый газ. Чем выше степень нагрева, тем больше объем газа. За счет использования таких материалов для изготовления корпуса снижается вероятность разрушения изоляции находящихся под напряжением силовых проводников и уменьшается опасность поражения пользователей электрическим током. Использование предлагаемого светосигнального оптического устройства позволяет без существенного увеличения финансовых и трудовых затрат как на производстве, так и в процессе эксплуатации значительно расширить номенклатуру выпускаемых изделий за счет использования разных видов пластмасс. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
