Лакокрасочная композиция

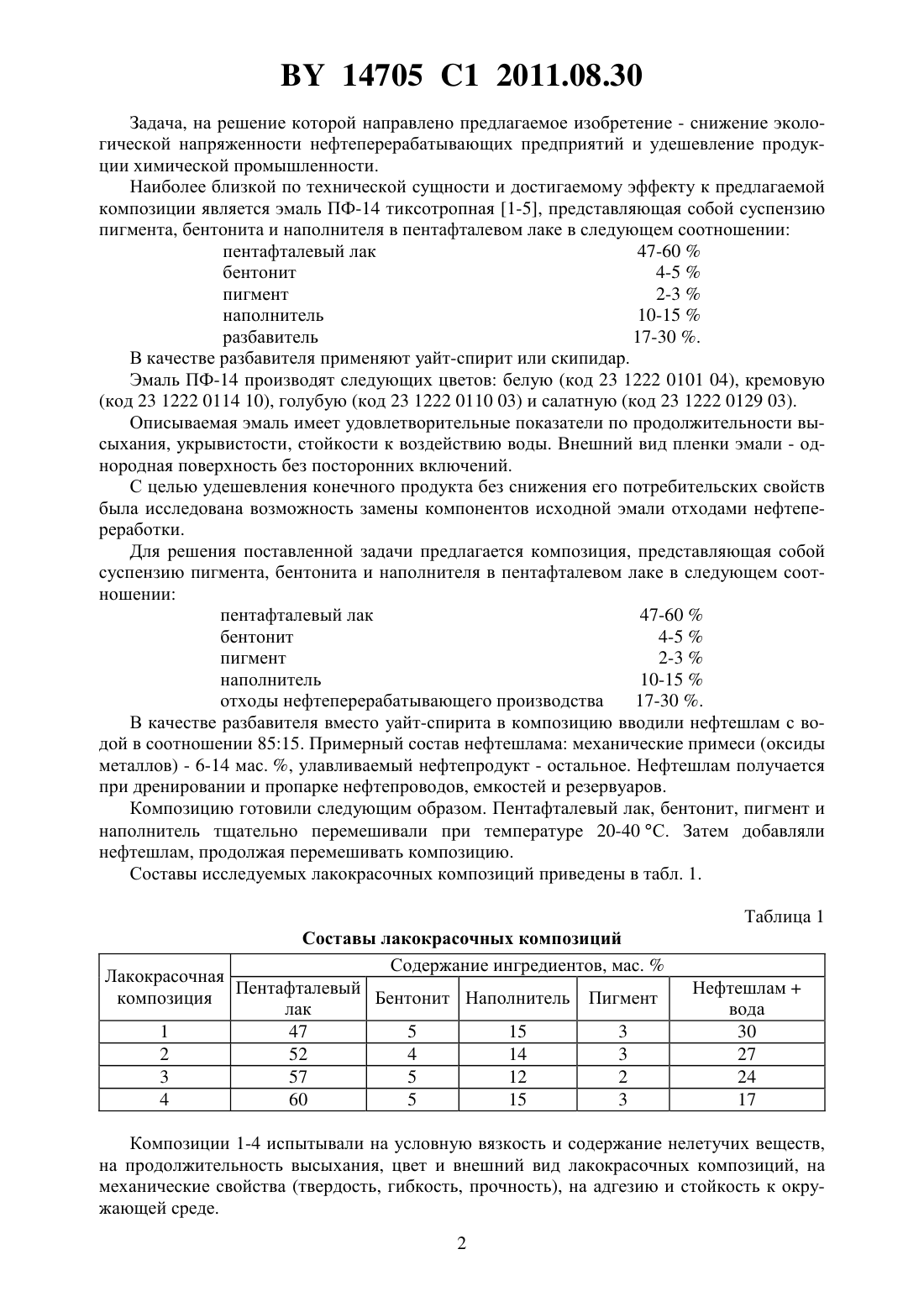

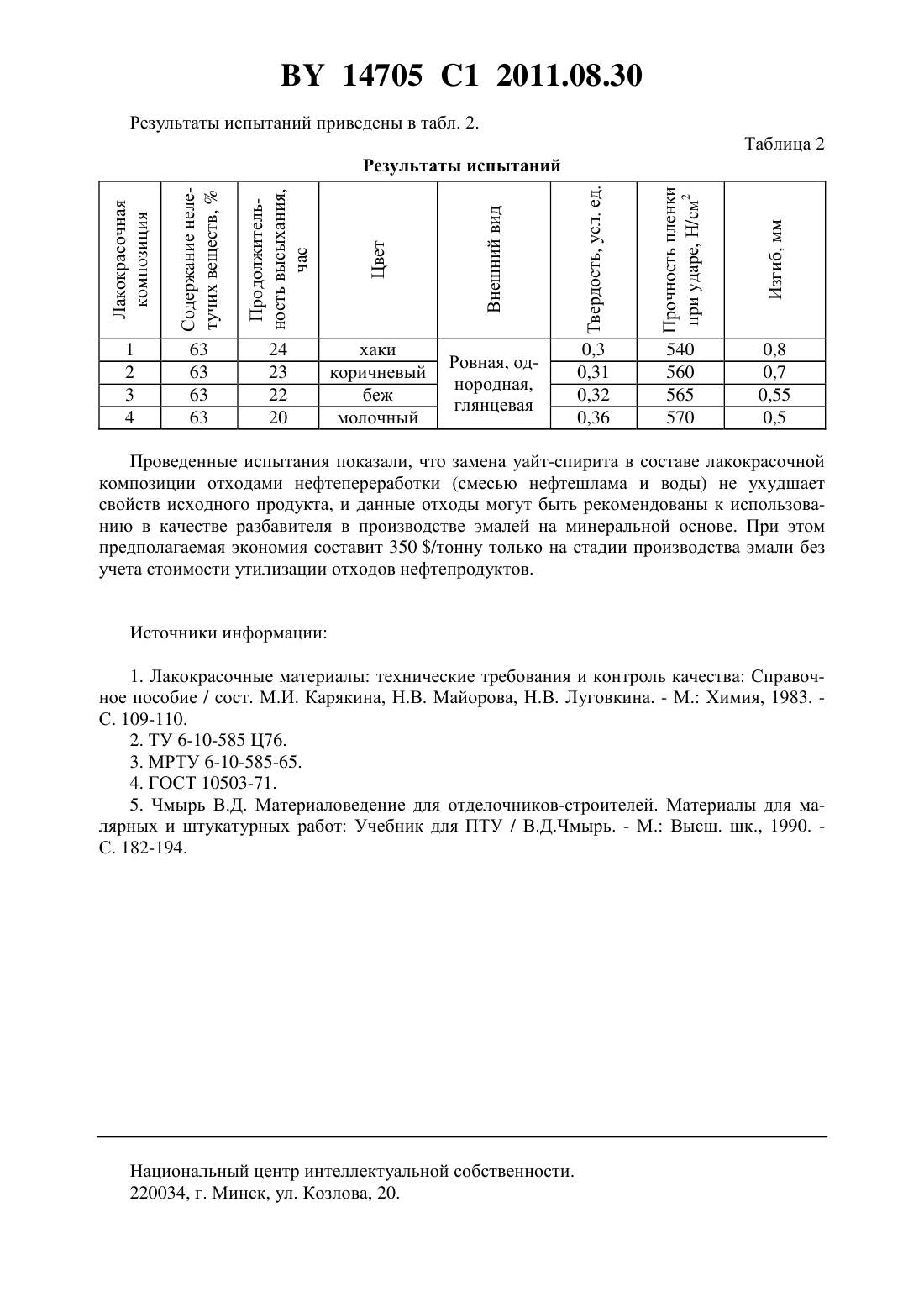

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Мозырский государственный педагогический университет имени И.П. Шамякина(72) Авторы Бакланенко Людмила Николаевна Дубодел Владимир Петрович(73) Патентообладатель Учреждение образования Мозырский государственный педагогический университет имени И.П.Шамякина(56) Лакокрасочные материалы Технические требования и контроль качества(57) Лакокрасочная композиция, содержащая пентафталевый лак, бентонит, пигмент,наполнитель и разбавитель, отличающаяся тем, что в качестве разбавителя содержит отходы нефтеперерабатывающего производства, представляющие собой смесь нефтешлама и воды в соотношении 8515, при следующем соотношении компонентов композиции,мас.пентафталевый лак 47-60 бентонит 4-5 пигмент 2-3 наполнитель 10-15 отходы нефтеперерабатывающего производства 17-30. Изобретение относится к химической промышленности, в частности к области производства лакокрасочных материалов и утилизации отходов нефтепереработки. Важным направлением защиты окружающей среды в процессе нефтепереработки является разработка малоотходных ресурсосберегающих технологий. В настоящее время отходы нефтепереработки проходят комплекс дорогостоящей очистки в системе очистных сооружений. При решении экологических проблем значительную роль играют процессы рационального использования вторичных продуктов. Безотходные технологии нефтепереработки в настоящее время отсутствуют. Между тем отходы нефтеперерабатывающего производства являются одним из загрязнителей окружающей среды (почвы, водоемов и воздуха). Кроме того, в отходах безвозвратно теряется значительная доля полезных компонентов, которые можно было бы извлечь и использовать повторно. Таким образом, вопросы защиты окружающей среды от загрязнений и рационального использования потенциального сырья взаимосвязаны. 14705 1 2011.08.30 Задача, на решение которой направлено предлагаемое изобретение - снижение экологической напряженности нефтеперерабатывающих предприятий и удешевление продукции химической промышленности. Наиболее близкой по технической сущности и достигаемому эффекту к предлагаемой композиции является эмаль ПФ-14 тиксотропная 1-5, представляющая собой суспензию пигмента, бентонита и наполнителя в пентафталевом лаке в следующем соотношении пентафталевый лак 47-60 бентонит 4-5 пигмент 2-3 наполнитель 10-15 разбавитель 17-30 . В качестве разбавителя применяют уайт-спирит или скипидар. Эмаль ПФ-14 производят следующих цветов белую (код 23 1222 0101 04), кремовую(код 23 1222 0114 10), голубую (код 23 1222 0110 03) и салатную (код 23 1222 0129 03). Описываемая эмаль имеет удовлетворительные показатели по продолжительности высыхания, укрывистости, стойкости к воздействию воды. Внешний вид пленки эмали - однородная поверхность без посторонних включений. С целью удешевления конечного продукта без снижения его потребительских свойств была исследована возможность замены компонентов исходной эмали отходами нефтепереработки. Для решения поставленной задачи предлагается композиция, представляющая собой суспензию пигмента, бентонита и наполнителя в пентафталевом лаке в следующем соотношении пентафталевый лак 47-60 бентонит 4-5 пигмент 2-3 наполнитель 10-15 отходы нефтеперерабатывающего производства 17-30 . В качестве разбавителя вместо уайт-спирита в композицию вводили нефтешлам с водой в соотношении 8515. Примерный состав нефтешлама механические примеси (оксиды металлов) - 6-14 мас. , улавливаемый нефтепродукт - остальное. Нефтешлам получается при дренировании и пропарке нефтепроводов, емкостей и резервуаров. Композицию готовили следующим образом. Пентафталевый лак, бентонит, пигмент и наполнитель тщательно перемешивали при температуре 20-40 С. Затем добавляли нефтешлам, продолжая перемешивать композицию. Составы исследуемых лакокрасочных композиций приведены в табл. 1. Таблица 1 Составы лакокрасочных композиций Содержание ингредиентов, мас.Лакокрасочная Пентафталевый композиция Бентонит Наполнитель Пигмент лак 1 47 5 15 3 2 52 4 14 3 3 57 5 12 2 4 60 5 15 3 Композиции 1-4 испытывали на условную вязкость и содержание нелетучих веществ,на продолжительность высыхания, цвет и внешний вид лакокрасочных композиций, на механические свойства (твердость, гибкость, прочность), на адгезию и стойкость к окружающей среде. 2 14705 1 2011.08.30 Результаты испытаний приведены в табл. 2. Таблица 2 Лакокрасочная композиция Прочность пленки при ударе, Н/см 2 хаки коричневый беж молочный Проведенные испытания показали, что замена уайт-спирита в составе лакокрасочной композиции отходами нефтепереработки (смесью нефтешлама и воды) не ухудшает свойств исходного продукта, и данные отходы могут быть рекомендованы к использованию в качестве разбавителя в производстве эмалей на минеральной основе. При этом предполагаемая экономия составит 350 /тонну только на стадии производства эмали без учета стоимости утилизации отходов нефтепродуктов. Источники информации 1. Лакокрасочные материалы технические требования и контроль качества Справочное пособие / сост. М.И. Карякина, Н.В. Майорова, Н.В. Луговкина. - М. Химия, 1983. С. 109-110. 2. ТУ 6-10-585 Ц 76. 3. МРТУ 6-10-585-65. 4. ГОСТ 10503-71. 5. Чмырь В.Д. Материаловедение для отделочников-строителей. Материалы для малярных и штукатурных работ Учебник для ПТУ / В.Д.Чмырь. - М. Высш. шк., 1990. С. 182-194. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
