Фильтрующее устройство

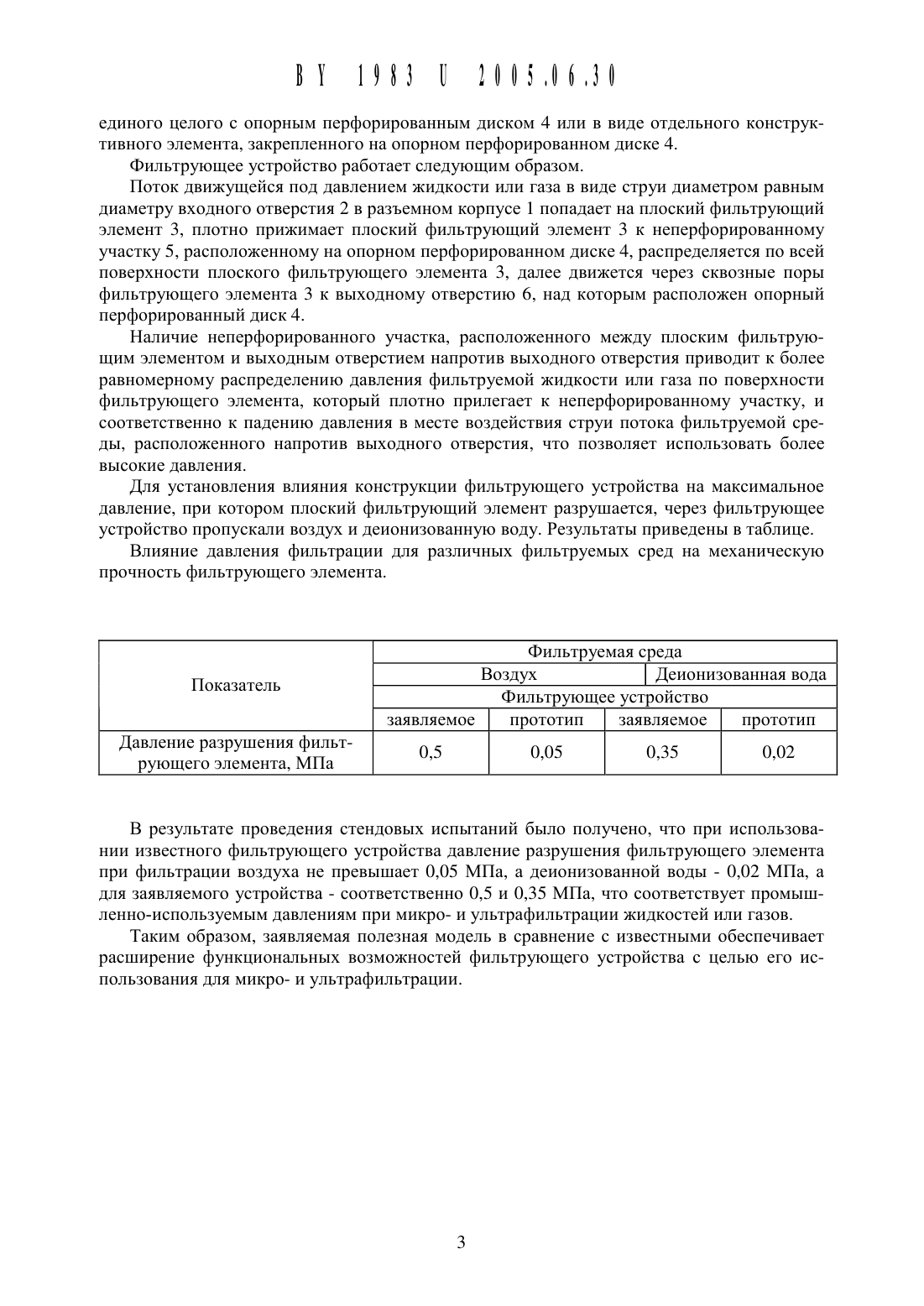

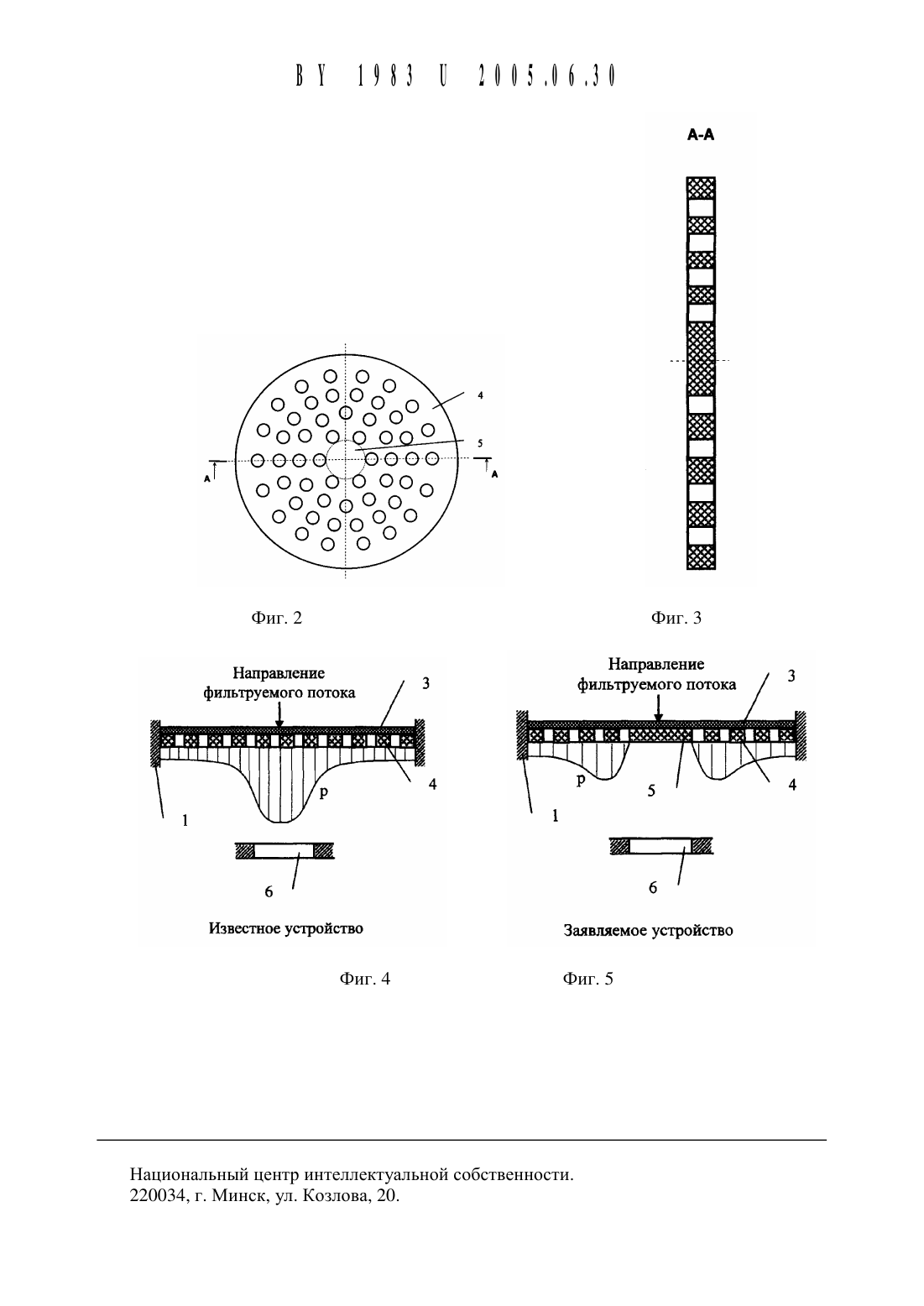

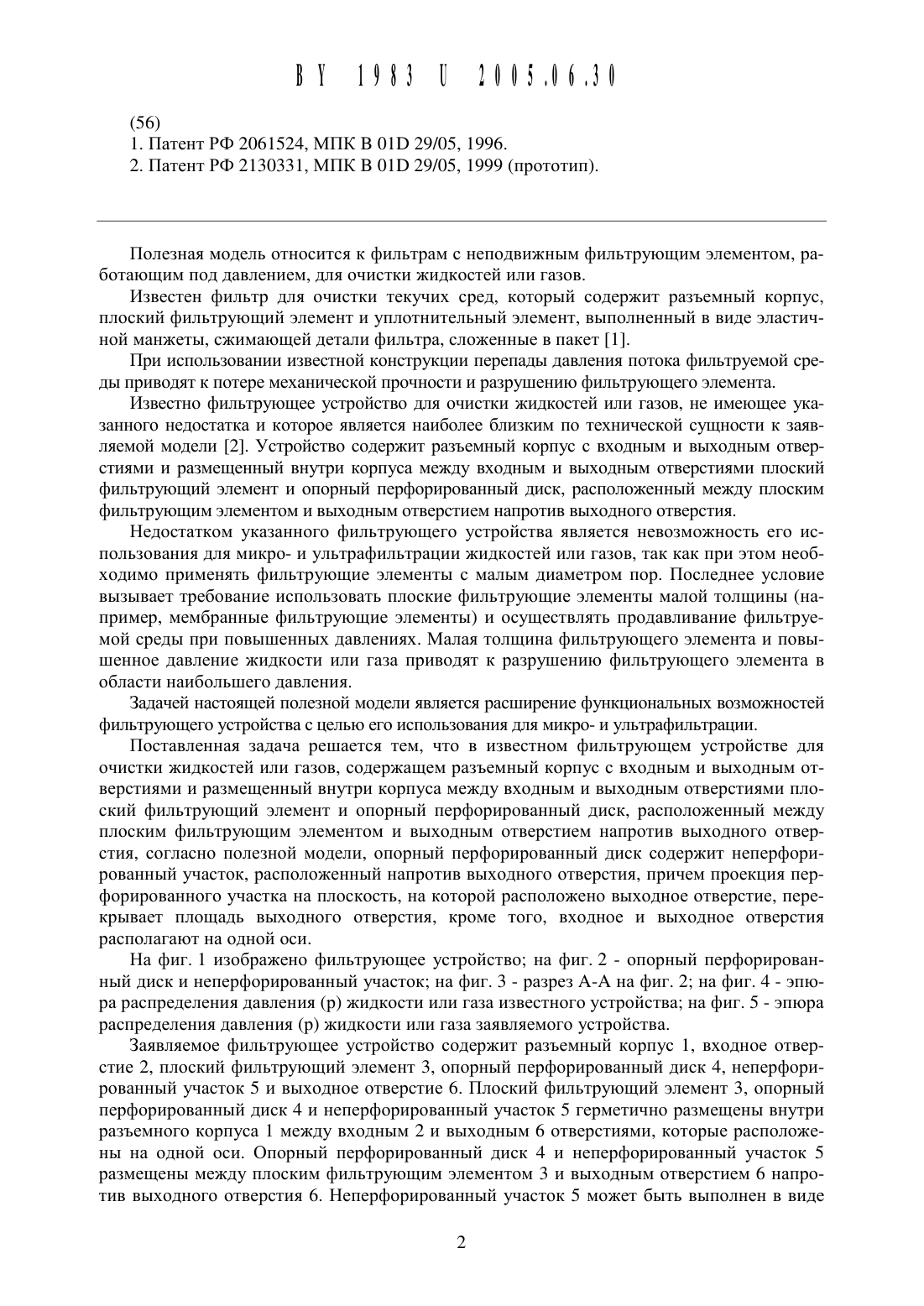

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт механики ме таллополимерных систем им. В.А.Белого НАН Беларуси (ВУ)(72) Авторы Станкевич Виктор Михайлович Селькин Владимир Петрович Плескачевский Юрий Михайлович Гракович Петр Николаевич Шикуло Владимир Евгеньевич (ВУ)(73) Патентообладатель Государственное научное учреждение Институт механики металлополимерных систем им. В.А.Белого НАН Беларуси (ВУ)1. Фильтрующее устройство содержит разъемный корпус с входным и выходным отверстиями и размещенный внутри корпуса между входным и выходным отверстиями плоский фильтрующий элемент и опорный Перфорированный диск, расположенный между плоским фильтрующим элементом и выходным отверстием, отличающееся тем, что опорный перфорированный диск содержит неперфорированный участок, расположенный напротив выходного отверстия, причем проекция неперфорированного участка на плоскость, на которой расположено выходное отверстие, перекрывает площадь выходного отверстия.2. Фильтрующее устройство по п. 1, отличающееся тем, что входное и выходное отверстия расположены на одной оси.ВХОД ЖИДКОСТИ ИЛИ газаВЫХОД ЖИДКОСТИ ИЛИ газаПолезная модель относится К фильтрам с неподвижным фильтрующим элементом, работающим под давлением, для очистки жидкостей или газов.Известен фильтр для очистки текучих сред, который содержит разъемный корпус,плоский фильтрующий элемент и уплотнительный элемент, выполненный в виде эластичной манжеты, сжимающей детали фильтра, сложенные в пакет 1.При использовании известной конструкции перепады давления потока фильтруемой средь 1 приводят к потере механической прочности и разрушению фильтрующего элемента.Известно фильтрующее устройство для очистки жидкостей или газов, не имеющее указанного недостатка и которое является наиболее близким по технической сущности к заявляемой модели 2. Устройство содержит разъемный корпус с входным и выходным отверстиями и размещенный внутри корпуса между входным и выходным отверстиями плоский фильтрующий элемент и опорный перфорированный диск, расположенный между плоским фильтрующим элементом и выходным отверстием напротив выходного отверстия.Недостатком указанного фильтрующего устройства является невозможность его использования для микро- и ультрафильтрации жидкостей или газов, так как при этом необходимо применять фильтрующие элементы с малым диаметром пор. Последнее условие вызывает требование использовать плоские фильтрующие элементы малой толщины (например, мембранные фильтрующие элементы) и осуществлять продавливание фильтруемой среды при повыщенных давлениях. Малая толщина фильтрующего элемента и повь 1 щенное давление жидкости или газа приводят к разрушению фильтрующего элемента в области наибольщего давления.Задачей настоящей полезной модели является расщирение функциональных возможностей фильтрующего устройства с целью его использования для микро- и ультрафильтрации.Поставленная задача рещается тем, что в известном фильтрующем устройстве для очистки жидкостей или газов, содержащем разъемный корпус с входным и выходным отверстиями и размещенный внутри корпуса между входным и выходным отверстиями плоский фильтрующий элемент и опорный перфорированный диск, расположенный между плоским фильтрующим элементом и выходным отверстием напротив выходного отверстия, согласно полезной модели, опорный перфорированный диск содержит неперфорированный участок, расположенный напротив выходного отверстия, причем проекция перфорированного участка на плоскость, на которой расположено выходное отверстие, перекрывает площадь выходного отверстия, кроме того, входное и выходное отверстия располагают на одной оси.На фиг. 1 изображено фильтрующее устройство на фиг. 2 - опорный перфорированный диск и неперфорированный участок на фиг. 3 - разрез А-А на фиг. 2 на фиг. 4 - эпюра распределения давления (р) жидкости или газа известного устройства на фиг. 5 - эпюра распределения давления (р) жидкости или газа заявляемого устройства.Заявляемое фильтрующее устройство содержит разъемный корпус 1, входное отверстие 2, плоский фильтрующий элемент 3, опорный перфорированный диск 4, неперфорированный участок 5 и выходное отверстие 6. Плоский фильтрующий элемент 3, опорный перфорированный диск 4 и неперфорированный участок 5 герметично размещены внутри разъемного корпуса 1 между входным 2 и выходным 6 отверстиями, которые расположены на одной оси. Опорный перфорированный диск 4 и неперфорированный участок 5 размещены между плоским фильтрующим элементом 3 и выходным отверстием 6 напротив выходного отверстия 6. Неперфорированный участок 5 может быть выполнен в видеединого Целого с опорным перфорированным диском 4 или в виде отдельного конструктивного элемента, закрепленного на опорном перфорированном диске 4.Фильтрующее устройство работает следующим образом.Поток движущейся под давлением жидкости или газа в виде струи диаметром равным диаметру входного отверстия 2 в разъемном корпусе 1 попадает на плоский фильтрующий элемент 3, плотно прижимает плоский фильтрующий элемент 3 к неперфорированному участку 5, расположенному на опорном перфорированном диске 4, распределяется по всей поверхности плоского фильтрующего элемента 3, далее движется через сквозные поры фильтрующего элемента 3 к выходному отверстию 6, над которым расположен опорный перфорированный диск 4.Наличие неперфорированного участка, расположенного между плоским фильтрующим элементом и выходным отверстием напротив выходного отверстия приводит к более равномерному распределению давления фильтруемой жидкости или газа по поверхности фильтрующего элемента, который плотно прилегает к неперфорированному участку, и соответственно к падению давления в месте воздействия струи потока фильтруемой среды, расположенного напротив выходного отверстия, что позволяет использовать более высокие давления.Для установления влияния конструкции фильтрующего устройства на максимальное давление, при котором плоский фильтрующий элемент разрушается, через фильтрующее устройство пропускали воздух и деионизованную воду. Результаты приведены в таблице.Влияние давления фильтрации для различных фильтруемых сред на механическую прочность фильтрующего элемента.заявляемое ПРОТОТИП ЗЗЯВЛЯСМОС ПРОТОТИПВ результате проведения стендовых испытаний было получено, что при использовании известного фильтрующего устройства давление разрушения фильтрующего элемента при фильтрации воздуха не превышает 0,05 МПа, а деионизованной воды - 0,02 МПа, а для заявляемого устройства - соответственно 0,5 и 0,35 МПа, что соответствует промь 1 шленно-используемь 1 м давлениям при микро- и ультрафильтрации жидкостей или газов.Таким образом, заявляемая полезная модель в сравнение с известными обеспечивает расширение функциональных возможностей фильтрующего устройства с целью его использования для микро- и ультрафильтрации.35 3 дцд рд да 3 под всеИЗВССТНОС УСТРОЙСТВО Заявляемое устройствоНациональный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
