Композиционный фильтр

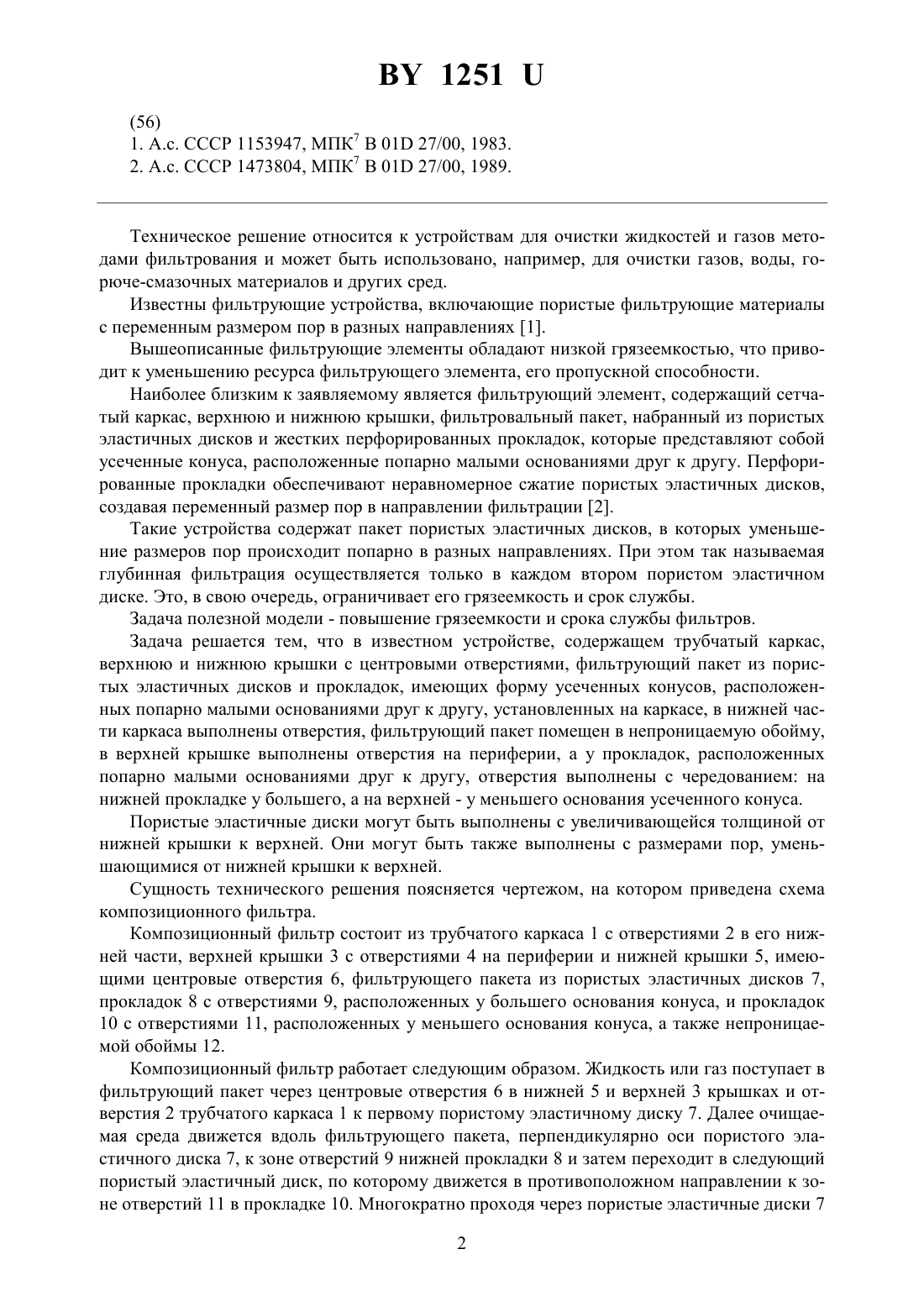

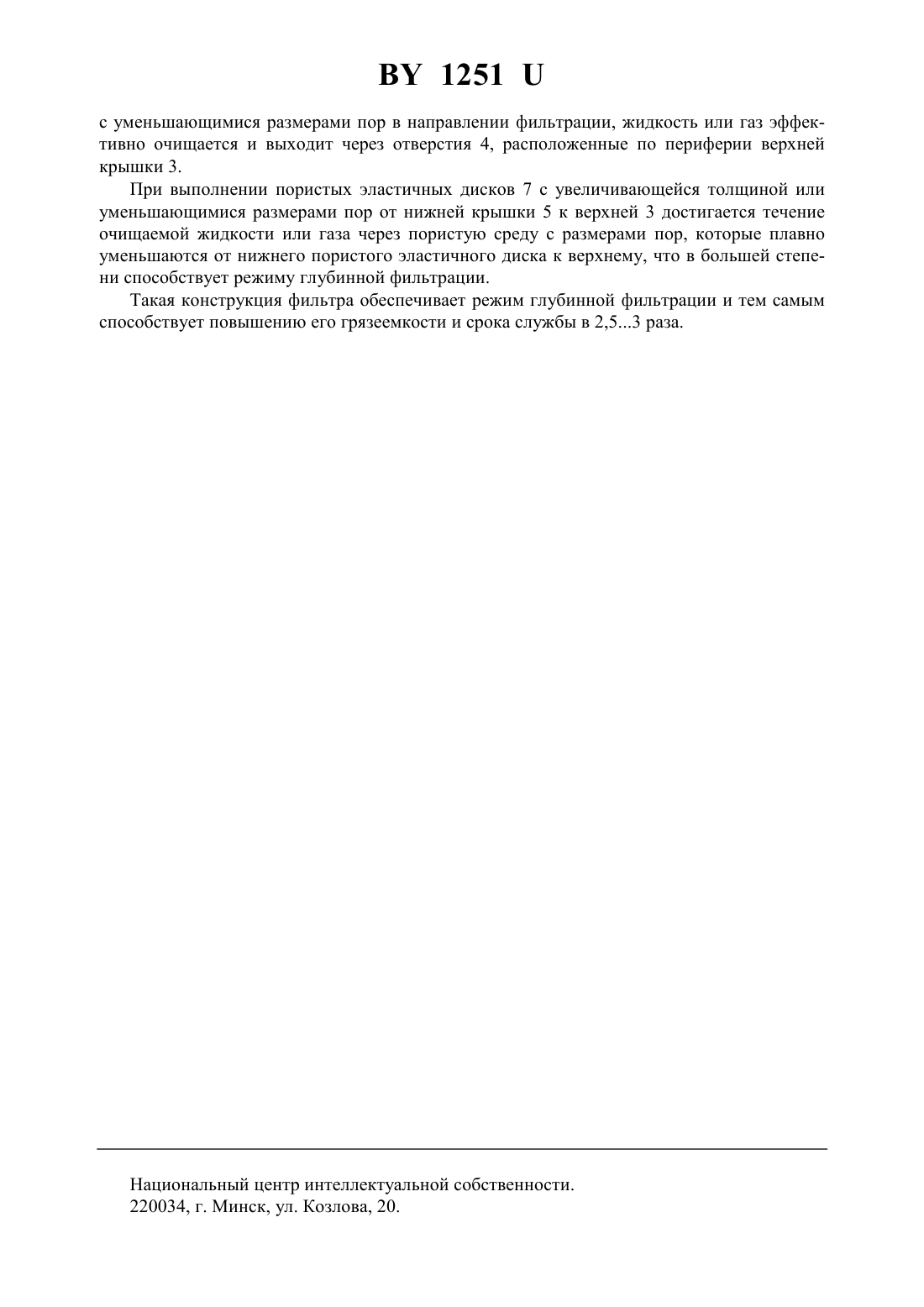

(71) Заявители Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(72) Авторы Капцевич Вячеслав Михайлович Солонский Михаил Александрович Кривальцевич Дмитрий Иосифович Поздняков Николай Анатольевич Кусин Руслан Анатольевич Бокань Григорий Алексеевич Лыков Игорь Юрьевич Кусин Алексей Русланович(73) Патентообладатели Учреждение образования Белорусский государственный аграрный технический университет Государственное научное учреждение Институт порошковой металлургии(57) 1. Композиционный фильтр, содержащий трубчатый каркас, верхнюю и нижнюю крышки с центровыми отверстиями, фильтрующий пакет из пористых эластичных дисков и прокладок, имеющих форму усеченных конусов, расположенных попарно малыми основаниями друг к другу, установленных на каркасе, отличающийся тем, что в нижней части каркаса выполнены отверстия, фильтрующий пакет помещен в непроницаемую обойму, в верхней крышке выполнены отверстия на периферии, а у прокладок, расположенных попарно малыми основаниями друг к другу, отверстия выполнены с чередованием на нижней прокладке у большего, а на верхней - у меньшего основания усеченного конуса. 2. Фильтр по п. 1, отличающийся тем, что пористые диски выполнены с увеличивающейся толщиной от нижней крышки к верхней. 3. Фильтр по п. 1 и/или п. 2, отличающийся тем, что размеры пор эластичных дисков выполнены уменьшающимися от нижней крышки к верхней. Техническое решение относится к устройствам для очистки жидкостей и газов методами фильтрования и может быть использовано, например, для очистки газов, воды, горюче-смазочных материалов и других сред. Известны фильтрующие устройства, включающие пористые фильтрующие материалы с переменным размером пор в разных направлениях 1. Вышеописанные фильтрующие элементы обладают низкой грязеемкостью, что приводит к уменьшению ресурса фильтрующего элемента, его пропускной способности. Наиболее близким к заявляемому является фильтрующий элемент, содержащий сетчатый каркас, верхнюю и нижнюю крышки, фильтровальный пакет, набранный из пористых эластичных дисков и жестких перфорированных прокладок, которые представляют собой усеченные конуса, расположенные попарно малыми основаниями друг к другу. Перфорированные прокладки обеспечивают неравномерное сжатие пористых эластичных дисков,создавая переменный размер пор в направлении фильтрации 2. Такие устройства содержат пакет пористых эластичных дисков, в которых уменьшение размеров пор происходит попарно в разных направлениях. При этом так называемая глубинная фильтрация осуществляется только в каждом втором пористом эластичном диске. Это, в свою очередь, ограничивает его грязеемкость и срок службы. Задача полезной модели - повышение грязеемкости и срока службы фильтров. Задача решается тем, что в известном устройстве, содержащем трубчатый каркас,верхнюю и нижнюю крышки с центровыми отверстиями, фильтрующий пакет из пористых эластичных дисков и прокладок, имеющих форму усеченных конусов, расположенных попарно малыми основаниями друг к другу, установленных на каркасе, в нижней части каркаса выполнены отверстия, фильтрующий пакет помещен в непроницаемую обойму,в верхней крышке выполнены отверстия на периферии, а у прокладок, расположенных попарно малыми основаниями друг к другу, отверстия выполнены с чередованием на нижней прокладке у большего, а на верхней - у меньшего основания усеченного конуса. Пористые эластичные диски могут быть выполнены с увеличивающейся толщиной от нижней крышки к верхней. Они могут быть также выполнены с размерами пор, уменьшающимися от нижней крышки к верхней. Сущность технического решения поясняется чертежом, на котором приведена схема композиционного фильтра. Композиционный фильтр состоит из трубчатого каркаса 1 с отверстиями 2 в его нижней части, верхней крышки 3 с отверстиями 4 на периферии и нижней крышки 5, имеющими центровые отверстия 6, фильтрующего пакета из пористых эластичных дисков 7,прокладок 8 с отверстиями 9, расположенных у большего основания конуса, и прокладок 10 с отверстиями 11, расположенных у меньшего основания конуса, а также непроницаемой обоймы 12. Композиционный фильтр работает следующим образом. Жидкость или газ поступает в фильтрующий пакет через центровые отверстия 6 в нижней 5 и верхней 3 крышках и отверстия 2 трубчатого каркаса 1 к первому пористому эластичному диску 7. Далее очищаемая среда движется вдоль фильтрующего пакета, перпендикулярно оси пористого эластичного диска 7, к зоне отверстий 9 нижней прокладки 8 и затем переходит в следующий пористый эластичный диск, по которому движется в противоположном направлении к зоне отверстий 11 в прокладке 10. Многократно проходя через пористые эластичные диски 7 2 1251 с уменьшающимися размерами пор в направлении фильтрации, жидкость или газ эффективно очищается и выходит через отверстия 4, расположенные по периферии верхней крышки 3. При выполнении пористых эластичных дисков 7 с увеличивающейся толщиной или уменьшающимися размерами пор от нижней крышки 5 к верхней 3 достигается течение очищаемой жидкости или газа через пористую среду с размерами пор, которые плавно уменьшаются от нижнего пористого эластичного диска к верхнему, что в большей степени способствует режиму глубинной фильтрации. Такая конструкция фильтра обеспечивает режим глубинной фильтрации и тем самым способствует повышению его грязеемкости и срока службы в 2,53 раза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
