Устройство для перемещения грузов

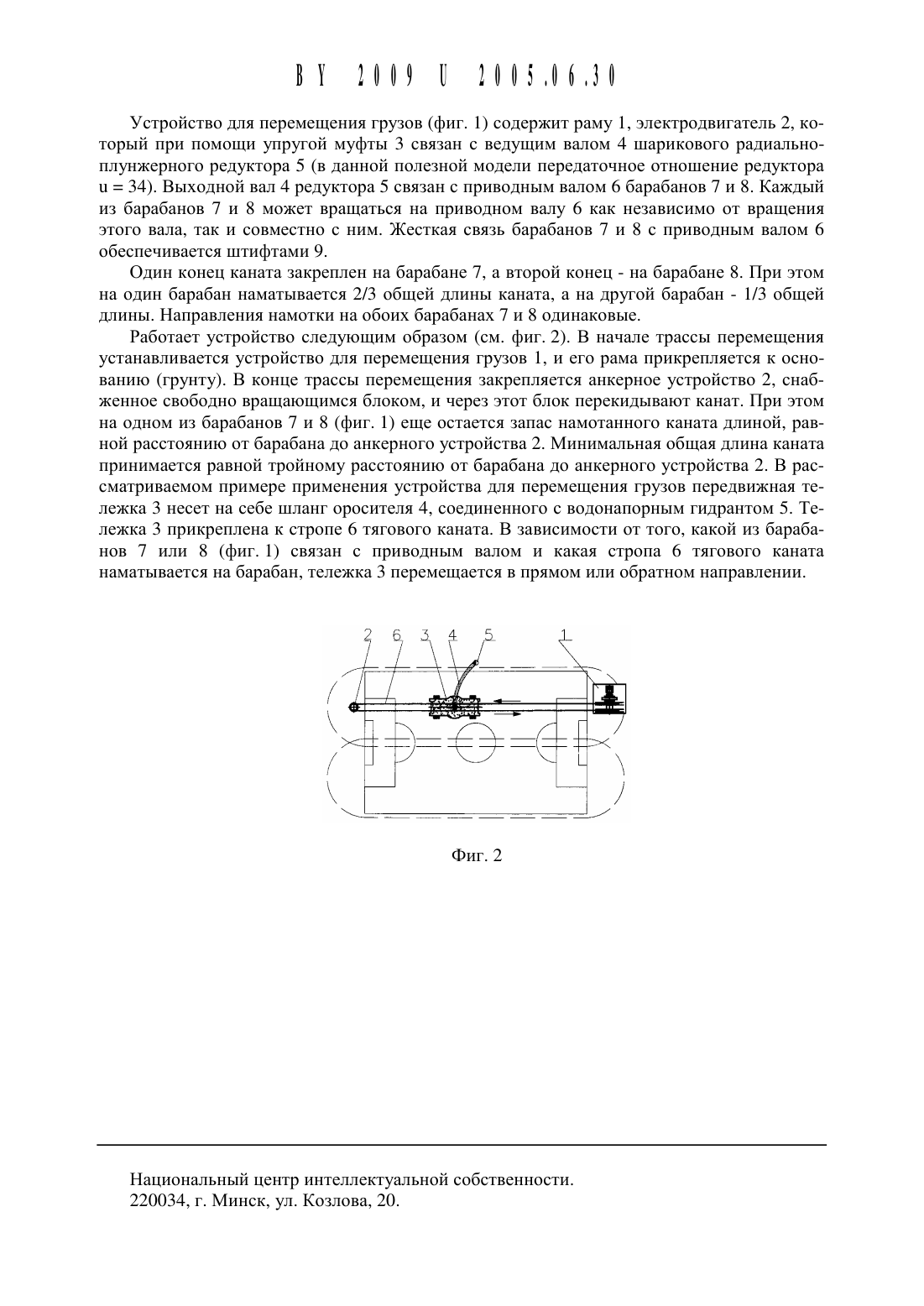

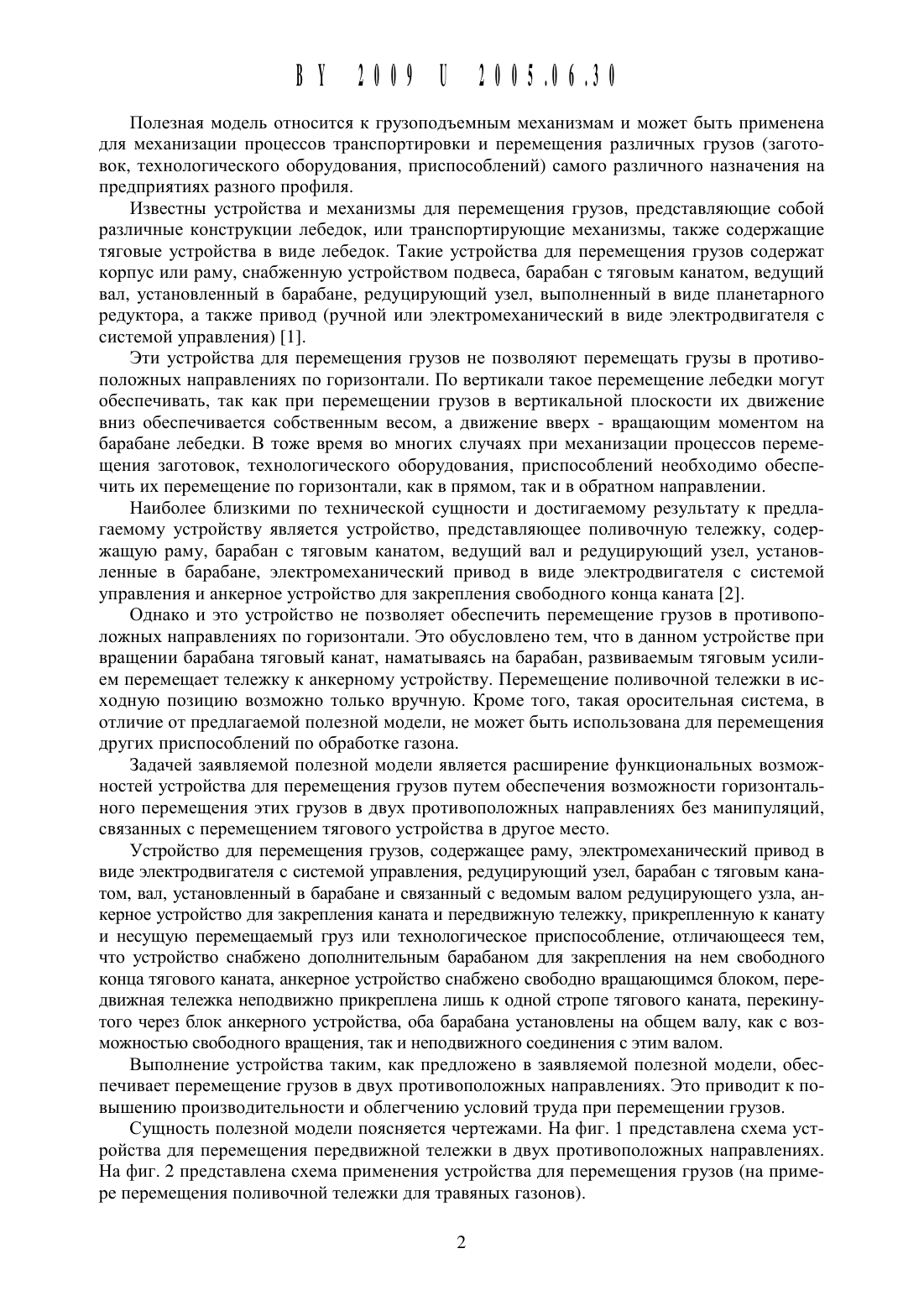

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(12) НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ГРУЗОВ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет (ВУ)(72) Авторы Пашкевич Михаил Федорович Жилинский Александр Семенович Пашкевич Александр Михайлович Жигунов Сергей Анатольевич (ВУ)(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет (ВУ)Устройство для перемешения грузов, содержашее раму, электромеханический привод в виде электродвигателя с системой управления, редуцируюший узел, барабан с тяговым канатом, вал, установленный в барабане и связанный с ведомым валом редуцируюшего узла, анкерное устройство для закрепления каната и передвижную тележку, прикрепленную к канату и несушую перемешаемый груз или технологическое приспособление, отличающееся тем, что устройство снабжено дополнительным барабаном для закрепления на нем свободного конца тягового каната, анкерное устройство снабжено свободно врашаюшимся блоком, передвижная тележка неподвижно прикреплена лишь к одной стропе тягового каната, перекинутого через блок анкерного устройства, оба барабана установлены на обшем валу, как с возможностью свободного врашения, так и неподвижного соединения с этим валом.2. Реггог-КепегЬаи Са 1 ш СШЬН. Тгауе 15 апб Пгйагез оп 15 ошп Не Реггог КоПсагТ-У он-лайн. найдено 2004-08-01. Найдено из Интернет ПКЬ 1 шр//шшш.реггог.с 1 е/еп 311511/11 еЬег 51 с 1 Це.11 ш 1Полезная Модель относится к грузоподъемным механизмам и может быть применена для механизации процессов транспортировки и перемещения различных грузов (заготовок, технологического оборудования, приспособлений) самого различного назначения на предприятиях разного профиля.Известны устройства и механизмы для перемещения грузов, представляющие собой различные конструкции лебедок, или транспортирующие механизмы, также содержащие тяговые устройства в виде лебедок. Такие устройства для перемещения грузов содержат корпус или раму, снабженную устройством подвеса, барабан с тяговым канатом, ведущий вал, установленный в барабане, редуцирующий узел, выполненный в виде планетарного редуктора, а также привод (ручной или электромеханический в виде электродвигателя с системой управления) 1.Эти устройства для перемещения грузов не позволяют перемещать грузы в противоположных направлениях по горизонтали. По вертикали такое перемещение лебедки могут обеспечивать, так как при перемещении грузов в вертикальной плоскости их движение вниз обеспечивается собственным весом, а движение вверх - вращающим моментом на барабане лебедки. В тоже время во многих случаях при механизации процессов перемещения заготовок, технологического оборудования, приспособлений необходимо обеспечить их перемещение по горизонтали, как в прямом, так и в обратном направлении.Наиболее близкими по технической сущности и достигаемому результату к предлагаемому устройству является устройство, представляющее поливочную тележку, содержащую раму, барабан с тяговым канатом, ведущий вал и редуцирующий узел, установленные в барабане, электромеханический привод в виде электродвигателя с системой управления и анкерное устройство для закрепления свободного конца каната 2.Однако и это устройство не позволяет обеспечить перемещение грузов в противоположных направлениях по горизонтали. Это обусловлено тем, что в данном устройстве при вращении барабана тяговый канат, наматываясь на барабан, развиваемым тяговым усилием перемещает тележку к анкерному устройству. Перемещение поливочной тележки в исходную позицию возможно только вручную. Кроме того, такая оросительная система, в отличие от предлагаемой полезной модели, не может быть использована для перемещения других приспособлений по обработке газона.Задачей заявляемой полезной модели является расширение функциональных возможностей устройства для перемещения грузов путем обеспечения возможности горизонтального перемещения этих грузов в двух противоположных направлениях без манипуляций,связанных с перемещением тягового устройства в другое место.Устройство для перемещения грузов, содержащее раму, электромеханический привод в виде электродвигателя с системой управления, редуцирующий узел, барабан с тяговым канатом, вал, установленный в барабане и связанный с ведомым валом редуцирующего узла, анкерное устройство для закрепления каната и передвижную тележку, прикрепленную к канату и несущую перемещаемый груз или технологическое приспособление, отличающееся тем,что устройство снабжено дополнительным барабаном для закрепления на нем свободного конца тягового каната, анкерное устройство снабжено свободно вращающимся блоком, передвижная тележка неподвижно прикреплена лищь к одной стропе тягового каната, перекинутого через блок анкерного устройства, оба барабана установлены на общем валу, как с возможностью свободного вращения, так и неподвижного соединения с этим валом.Выполнение устройства таким, как предложено в заявляемой полезной модели, обеспечивает перемещение грузов в двух противоположных направлениях. Это приводит к повь 1 щению производительности и облегчению условий труда при перемещении грузов.Сущность полезной модели поясняется чертежами. На фиг. 1 представлена схема устройства для перемещения передвижной тележки в двух противоположных направлениях. На фиг. 2 представлена схема применения устройства для перемещения грузов (на примере перемещения поливочной тележки для травяных газонов).Устройство для перемещения грузов (фиг. 1) содержит раму 1, электродвигатель 2, который при помощи упругой Муфты 3 связан с ведущим валом 4 шарикового радиальноплунжерного редуктора 5 (в данной полезной модели передаточное отношение редуктора 11 34). Выходной вал 4 редуктора 5 связан с приводным валом 6 барабанов 7 и 8. Каждый из барабанов 7 и 8 может вращаться на приводном валу 6 как независимо от вращения этого вала, так и совместно с ним. Жесткая связь барабанов 7 и 8 с приводным валом 6 обеспечивается штифтами 9.Один конец каната закреплен на барабане 7, а второй конец - на барабане 8. При этом на один барабан наматывается 2/3 общей длины каната, а на другой барабан - 1/3 общей длины. Направления намотки на обоих барабанах 7 и 8 одинаковые.Работает устройство следующим образом (см. фиг. 2). В начале трассы перемещения устанавливается устройство для перемещения грузов 1, и его рама прикрепляется к основанию (грунту). В конце трассы перемещения закрепляется анкерное устройство 2, снабженное свободно вращающимся блоком, и Через этот блок перекидывают канат. При этом на одном из барабанов 7 и 8 (фиг. 1) еще остается запас намотанного каната длиной, равной расстоянию от барабана до анкерного устройства 2. Минимальная общая длина каната принимается равной тройному расстоянию от барабана до анкерного устройства 2. В рассматриваемом примере применения устройства для перемещения грузов передвижная тележка 3 несет на себе шланг оросителя 4, соединенного с водонапорным гидрантом 5. Тележка 3 прикреплена к стропе 6 тягового каната. В зависимости от того, какой из барабанов 7 или 8 (фиг. 1) связан с приводным валом и какая стропа 6 тягового каната наматывается на барабан, тележка 3 перемещается в прямом или обратном направлении.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
