Устройство стабилизации давления в трубопроводе

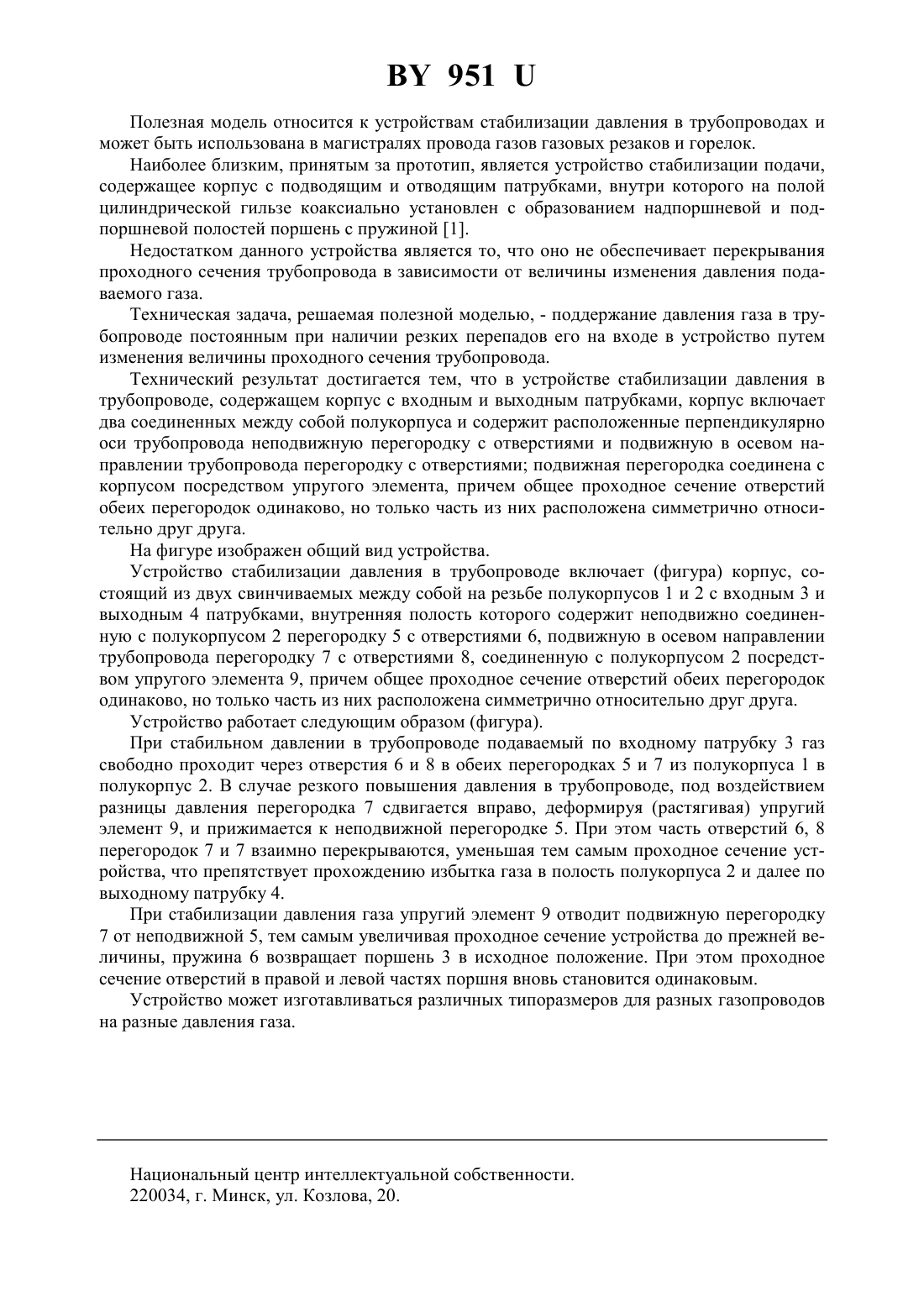

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО СТАБИЛИЗАЦИИ ДАВЛЕНИЯ В ТРУБОПРОВОДЕ(72) Авторы Каспер Юрий Владимирович Калацкий Леонид Владимирович Кениг Владимир Вячеславович(57) Устройство стабилизации давления в трубопроводе, содержащее корпус с входным и выходным патрубками, отличающееся тем, что корпус включает два соединенных между собой полукорпуса и содержит расположенные перпендикулярно оси трубопровода неподвижную перегородку с отверстиями и подвижную в осевом направлении трубопровода перегородку с отверстиями подвижная перегородка соединена с корпусом посредством упругого элемента, причем общее проходное сечение отверстий обеих перегородок одинаково, но только часть из них расположена симметрично относительно друг друга. 951 Полезная модель относится к устройствам стабилизации давления в трубопроводах и может быть использована в магистралях провода газов газовых резаков и горелок. Наиболее близким, принятым за прототип, является устройство стабилизации подачи,содержащее корпус с подводящим и отводящим патрубками, внутри которого на полой цилиндрической гильзе коаксиально установлен с образованием надпоршневой и подпоршневой полостей поршень с пружиной 1. Недостатком данного устройства является то, что оно не обеспечивает перекрывания проходного сечения трубопровода в зависимости от величины изменения давления подаваемого газа. Техническая задача, решаемая полезной моделью, - поддержание давления газа в трубопроводе постоянным при наличии резких перепадов его на входе в устройство путем изменения величины проходного сечения трубопровода. Технический результат достигается тем, что в устройстве стабилизации давления в трубопроводе, содержащем корпус с входным и выходным патрубками, корпус включает два соединенных между собой полукорпуса и содержит расположенные перпендикулярно оси трубопровода неподвижную перегородку с отверстиями и подвижную в осевом направлении трубопровода перегородку с отверстиями подвижная перегородка соединена с корпусом посредством упругого элемента, причем общее проходное сечение отверстий обеих перегородок одинаково, но только часть из них расположена симметрично относительно друг друга. На фигуре изображен общий вид устройства. Устройство стабилизации давления в трубопроводе включает (фигура) корпус, состоящий из двух свинчиваемых между собой на резьбе полукорпусов 1 и 2 с входным 3 и выходным 4 патрубками, внутренняя полость которого содержит неподвижно соединенную с полукорпусом 2 перегородку 5 с отверстиями 6, подвижную в осевом направлении трубопровода перегородку 7 с отверстиями 8, соединенную с полукорпусом 2 посредством упругого элемента 9, причем общее проходное сечение отверстий обеих перегородок одинаково, но только часть из них расположена симметрично относительно друг друга. Устройство работает следующим образом (фигура). При стабильном давлении в трубопроводе подаваемый по входному патрубку 3 газ свободно проходит через отверстия 6 и 8 в обеих перегородках 5 и 7 из полукорпуса 1 в полукорпус 2. В случае резкого повышения давления в трубопроводе, под воздействием разницы давления перегородка 7 сдвигается вправо, деформируя (растягивая) упругий элемент 9, и прижимается к неподвижной перегородке 5. При этом часть отверстий 6, 8 перегородок 7 и 7 взаимно перекрываются, уменьшая тем самым проходное сечение устройства, что препятствует прохождению избытка газа в полость полукорпуса 2 и далее по выходному патрубку 4. При стабилизации давления газа упругий элемент 9 отводит подвижную перегородку 7 от неподвижной 5, тем самым увеличивая проходное сечение устройства до прежней величины, пружина 6 возвращает поршень 3 в исходное положение. При этом проходное сечение отверстий в правой и левой частях поршня вновь становится одинаковым. Устройство может изготавливаться различных типоразмеров для разных газопроводов на разные давления газа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
