Фильтр

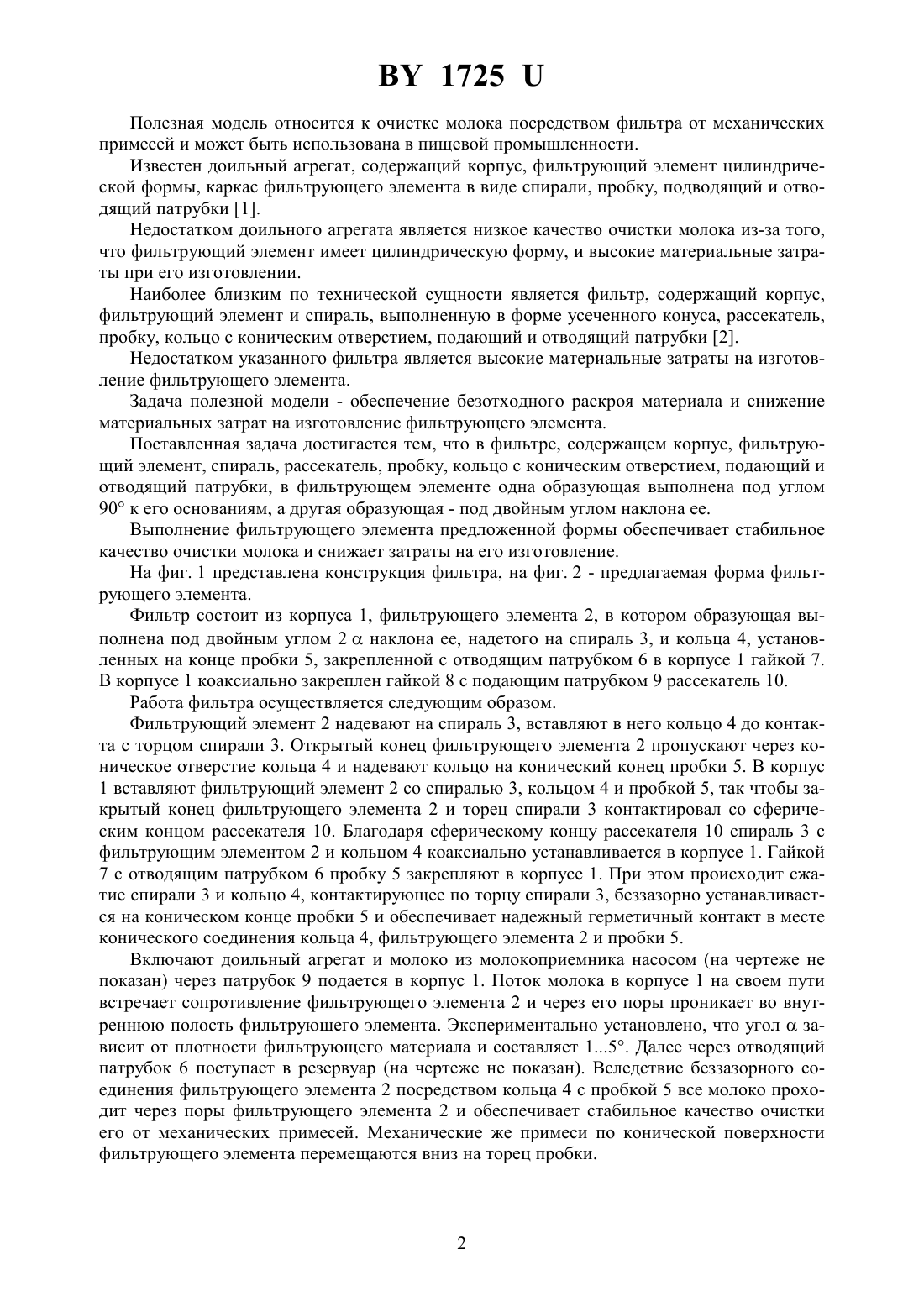

(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Автор Басенок Геннадий Сергеевич(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) Фильтр, содержащий корпус, фильтрующий элемент, спираль, рассекатель, пробку,кольцо с коническим отверстием, подающий и отводящий патрубки, отличающийся тем,что одна коническая образующая фильтрующего элемента выполнена по углом 90 к его основаниям, а другая образующая - под двойным углом наклона ее.(56) 1. Руководство по эксплуатации агрегата доильного стационарного АДС. - Гомельское ПО Агропромкомплект, 1998. 2. Патентна полезную модель 1076, 2003. 1725 Полезная модель относится к очистке молока посредством фильтра от механических примесей и может быть использована в пищевой промышленности. Известен доильный агрегат, содержащий корпус, фильтрующий элемент цилиндрической формы, каркас фильтрующего элемента в виде спирали, пробку, подводящий и отводящий патрубки 1. Недостатком доильного агрегата является низкое качество очистки молока из-за того,что фильтрующий элемент имеет цилиндрическую форму, и высокие материальные затраты при его изготовлении. Наиболее близким по технической сущности является фильтр, содержащий корпус,фильтрующий элемент и спираль, выполненную в форме усеченного конуса, рассекатель,пробку, кольцо с коническим отверстием, подающий и отводящий патрубки 2. Недостатком указанного фильтра является высокие материальные затраты на изготовление фильтрующего элемента. Задача полезной модели - обеспечение безотходного раскроя материала и снижение материальных затрат на изготовление фильтрующего элемента. Поставленная задача достигается тем, что в фильтре, содержащем корпус, фильтрующий элемент, спираль, рассекатель, пробку, кольцо с коническим отверстием, подающий и отводящий патрубки, в фильтрующем элементе одна образующая выполнена под углом 90 к его основаниям, а другая образующая - под двойным углом наклона ее. Выполнение фильтрующего элемента предложенной формы обеспечивает стабильное качество очистки молока и снижает затраты на его изготовление. На фиг. 1 представлена конструкция фильтра, на фиг. 2 - предлагаемая форма фильтрующего элемента. Фильтр состоит из корпуса 1, фильтрующего элемента 2, в котором образующая выполнена под двойным углом 2 наклона ее, надетого на спираль 3, и кольца 4, установленных на конце пробки 5, закрепленной с отводящим патрубком 6 в корпусе 1 гайкой 7. В корпусе 1 коаксиально закреплен гайкой 8 с подающим патрубком 9 рассекатель 10. Работа фильтра осуществляется следующим образом. Фильтрующий элемент 2 надевают на спираль 3, вставляют в него кольцо 4 до контакта с торцом спирали 3. Открытый конец фильтрующего элемента 2 пропускают через коническое отверстие кольца 4 и надевают кольцо на конический конец пробки 5. В корпус 1 вставляют фильтрующий элемент 2 со спиралью 3, кольцом 4 и пробкой 5, так чтобы закрытый конец фильтрующего элемента 2 и торец спирали 3 контактировал со сферическим концом рассекателя 10. Благодаря сферическому концу рассекателя 10 спираль 3 с фильтрующим элементом 2 и кольцом 4 коаксиально устанавливается в корпусе 1. Гайкой 7 с отводящим патрубком 6 пробку 5 закрепляют в корпусе 1. При этом происходит сжатие спирали 3 и кольцо 4, контактирующее по торцу спирали 3, беззазорно устанавливается на коническом конце пробки 5 и обеспечивает надежный герметичный контакт в месте конического соединения кольца 4, фильтрующего элемента 2 и пробки 5. Включают доильный агрегат и молоко из молокоприемника насосом (на чертеже не показан) через патрубок 9 подается в корпус 1. Поток молока в корпусе 1 на своем пути встречает сопротивление фильтрующего элемента 2 и через его поры проникает во внутреннюю полость фильтрующего элемента. Экспериментально установлено, что уголзависит от плотности фильтрующего материала и составляет 15. Далее через отводящий патрубок 6 поступает в резервуар (на чертеже не показан). Вследствие беззазорного соединения фильтрующего элемента 2 посредством кольца 4 с пробкой 5 все молоко проходит через поры фильтрующего элемента 2 и обеспечивает стабильное качество очистки его от механических примесей. Механические же примеси по конической поверхности фильтрующего элемента перемещаются вниз на торец пробки. 1725 Таким образом, предлагаемое техническое решение обеспечивает безотходный раскрой материала, снижает трудоемкость раскроя на 10 и себестоимость изделия на 1012 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
