Поворотный стол для проведения модифицированной ортостатической пробы

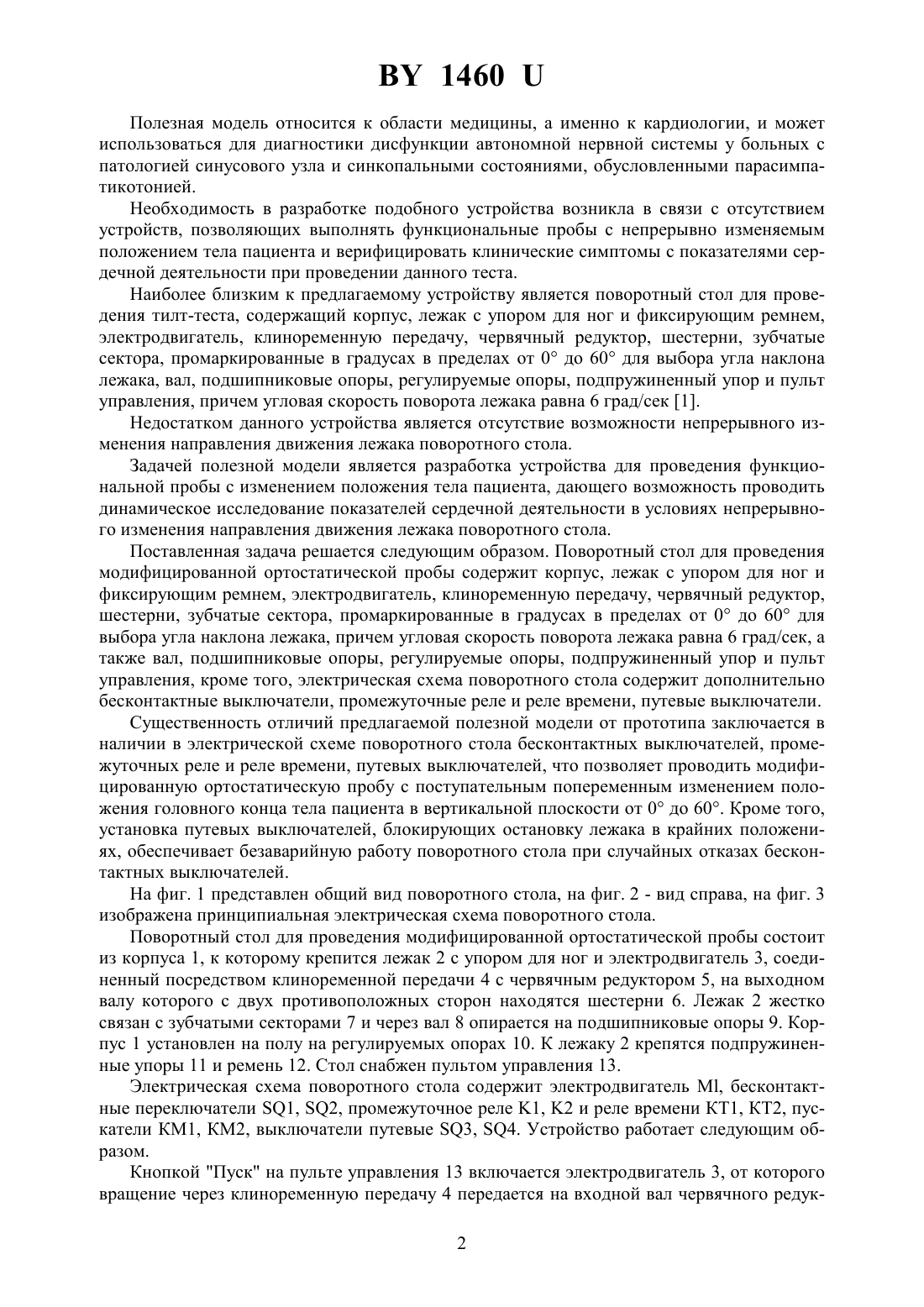

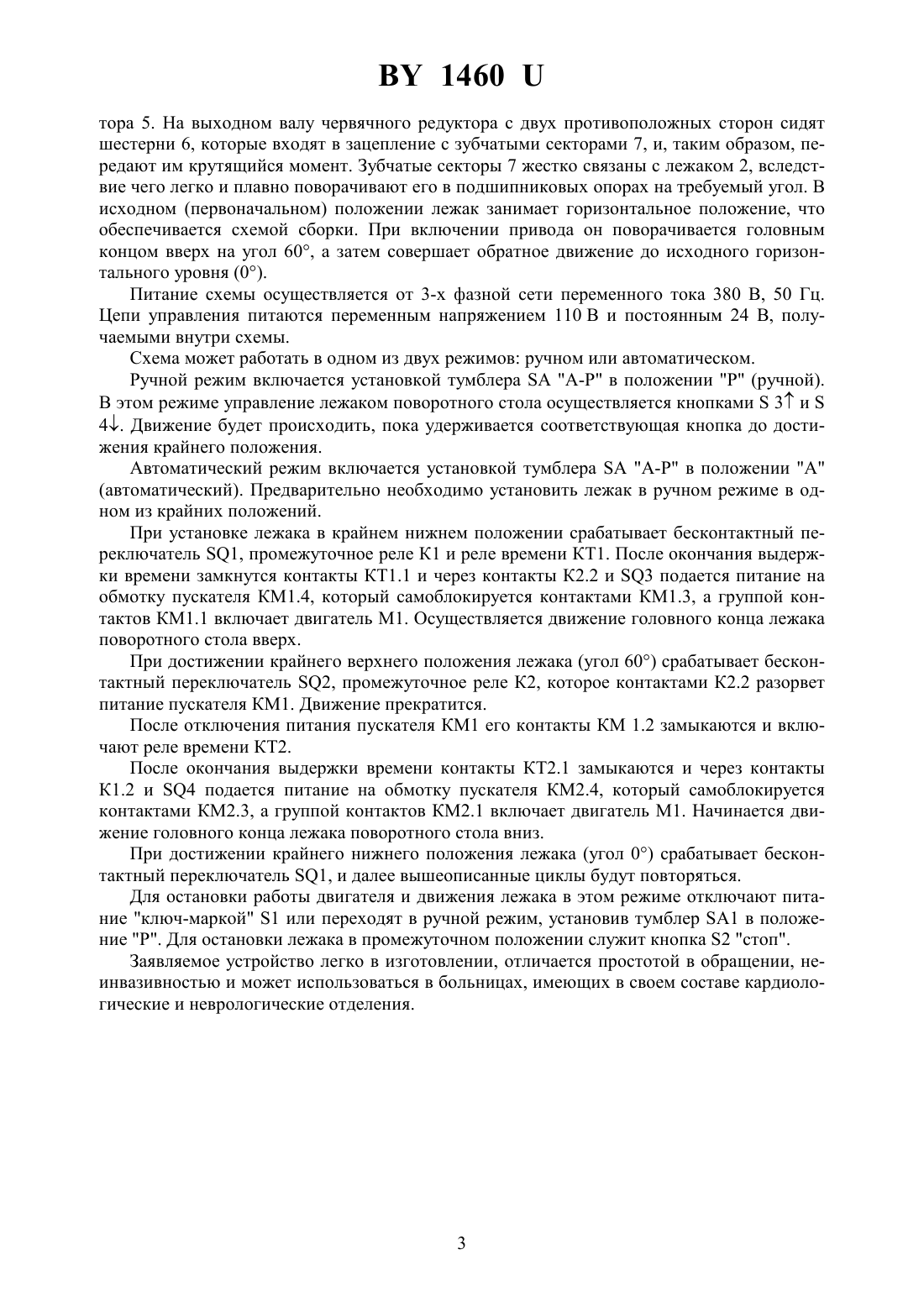

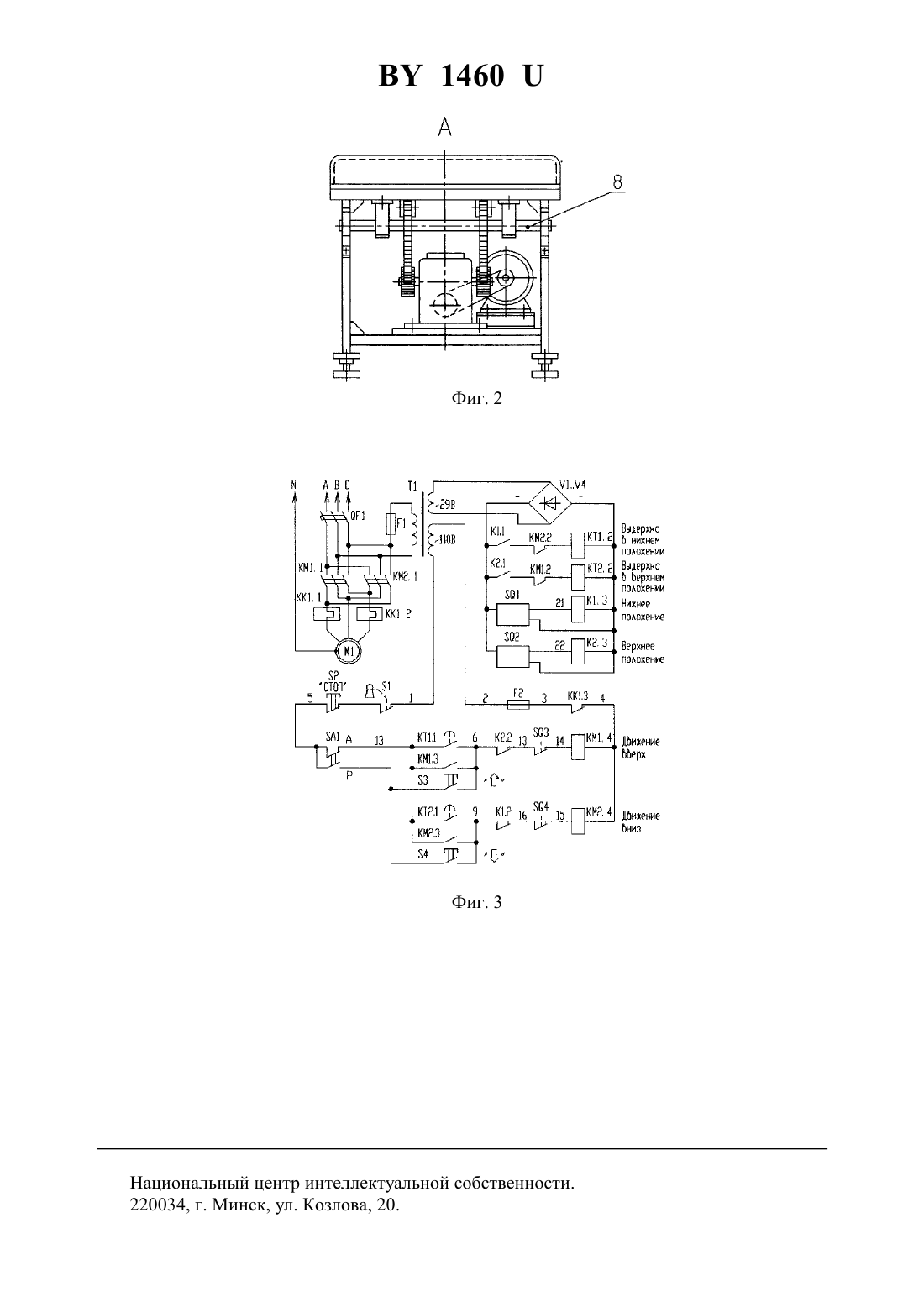

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОВОРОТНЫЙ СТОЛ ДЛЯ ПРОВЕДЕНИЯ МОДИФИЦИРОВАННОЙ ОРТОСТАТИЧЕСКОЙ ПРОБЫ(71) Заявители Открытое акционерное общество Белкард Учреждение здравоохранения Гродненский областной кардиологический диспансер(72) Авторы Снежицкий Виктор Александрович Барановский Петр Арсеньевич Кравченко Виктор Иванович Белявский Борис Иванович(73) Патентообладатели Открытое акционерное общество Белкард Учреждение здравоохранения Гродненский областной кардиологический диспансер(57) Поворотный стол для проведения модифицированной ортостатической пробы, содержащий корпус, лежак с упором для ног и фиксирующим ремнем, электродвигатель, клиноременную передачу, червячный редуктор, шестерни, зубчатые сектора, промаркированные в градусах в пределах от 0 до 60 для выбора угла наклона лежака, причем угловая скорость поворота лежака равна 6 град/сек, а также вал, подшипниковые опоры, регулируемые опоры, подпружиненный упор и пульт управления, отличающийся тем, что электрическая схема поворотного стола содержит дополнительно бесконтактные выключатели, промежуточные реле и реле времени, путевые выключатели.(56) 1. Патент Республики Беларусь 1158, МПК А 61 В 5/02. - Опубл. 2003. 1460 Полезная модель относится к области медицины, а именно к кардиологии, и может использоваться для диагностики дисфункции автономной нервной системы у больных с патологией синусового узла и синкопальными состояниями, обусловленными парасимпатикотонией. Необходимость в разработке подобного устройства возникла в связи с отсутствием устройств, позволяющих выполнять функциональные пробы с непрерывно изменяемым положением тела пациента и верифицировать клинические симптомы с показателями сердечной деятельности при проведении данного теста. Наиболее близким к предлагаемому устройству является поворотный стол для проведения тилт-теста, содержащий корпус, лежак с упором для ног и фиксирующим ремнем,электродвигатель, клиноременную передачу, червячный редуктор, шестерни, зубчатые сектора, промаркированные в градусах в пределах от 0 до 60 для выбора угла наклона лежака, вал, подшипниковые опоры, регулируемые опоры, подпружиненный упор и пульт управления, причем угловая скорость поворота лежака равна 6 град/сек 1. Недостатком данного устройства является отсутствие возможности непрерывного изменения направления движения лежака поворотного стола. Задачей полезной модели является разработка устройства для проведения функциональной пробы с изменением положения тела пациента, дающего возможность проводить динамическое исследование показателей сердечной деятельности в условиях непрерывного изменения направления движения лежака поворотного стола. Поставленная задача решается следующим образом. Поворотный стол для проведения модифицированной ортостатической пробы содержит корпус, лежак с упором для ног и фиксирующим ремнем, электродвигатель, клиноременную передачу, червячный редуктор,шестерни, зубчатые сектора, промаркированные в градусах в пределах от 0 до 60 для выбора угла наклона лежака, причем угловая скорость поворота лежака равна 6 град/сек, а также вал, подшипниковые опоры, регулируемые опоры, подпружиненный упор и пульт управления, кроме того, электрическая схема поворотного стола содержит дополнительно бесконтактные выключатели, промежуточные реле и реле времени, путевые выключатели. Существенность отличий предлагаемой полезной модели от прототипа заключается в наличии в электрической схеме поворотного стола бесконтактных выключателей, промежуточных реле и реле времени, путевых выключателей, что позволяет проводить модифицированную ортостатическую пробу с поступательным попеременным изменением положения головного конца тела пациента в вертикальной плоскости от 0 до 60. Кроме того,установка путевых выключателей, блокирующих остановку лежака в крайних положениях, обеспечивает безаварийную работу поворотного стола при случайных отказах бесконтактных выключателей. На фиг. 1 представлен общий вид поворотного стола, на фиг. 2 - вид справа, на фиг. 3 изображена принципиальная электрическая схема поворотного стола. Поворотный стол для проведения модифицированной ортостатической пробы состоит из корпуса 1, к которому крепится лежак 2 с упором для ног и электродвигатель 3, соединенный посредством клиноременной передачи 4 с червячным редуктором 5, на выходном валу которого с двух противоположных сторон находятся шестерни 6. Лежак 2 жестко связан с зубчатыми секторами 7 и через вал 8 опирается на подшипниковые опоры 9. Корпус 1 установлен на полу на регулируемых опорах 10. К лежаку 2 крепятся подпружиненные упоры 11 и ремень 12. Стол снабжен пультом управления 13. Электрическая схема поворотного стола содержит электродвигатель , бесконтактные переключатели 1, 2, промежуточное реле 1, 2 и реле времени КТ 1, КТ 2, пускатели КМ 1, КМ 2, выключатели путевые 3, 4. Устройство работает следующим образом. Кнопкой Пуск на пульте управления 13 включается электродвигатель 3, от которого вращение через клиноременную передачу 4 передается на входной вал червячного редук 2 1460 тора 5. На выходном валу червячного редуктора с двух противоположных сторон сидят шестерни 6, которые входят в зацепление с зубчатыми секторами 7, и, таким образом, передают им крутящийся момент. Зубчатые секторы 7 жестко связаны с лежаком 2, вследствие чего легко и плавно поворачивают его в подшипниковых опорах на требуемый угол. В исходном (первоначальном) положении лежак занимает горизонтальное положение, что обеспечивается схемой сборки. При включении привода он поворачивается головным концом вверх на угол 60, а затем совершает обратное движение до исходного горизонтального уровня (0). Питание схемы осуществляется от 3-х фазной сети переменного тока 380 В, 50 Гц. Цепи управления питаются переменным напряжением 110 В и постоянным 24 В, получаемыми внутри схемы. Схема может работать в одном из двух режимов ручном или автоматическом. Ручной режим включается установкой тумблераА-Р в положении Р (ручной). В этом режиме управление лежаком поворотного стола осуществляется кнопками 3 и 4. Движение будет происходить, пока удерживается соответствующая кнопка до достижения крайнего положения. Автоматический режим включается установкой тумблераА-Р в положении А(автоматический). Предварительно необходимо установить лежак в ручном режиме в одном из крайних положений. При установке лежака в крайнем нижнем положении срабатывает бесконтактный переключатель 1, промежуточное реле К 1 и реле времени КТ 1. После окончания выдержки времени замкнутся контакты КТ 1.1 и через контакты К 2.2 и 3 подается питание на обмотку пускателя КМ 1.4, который самоблокируется контактами КМ 1.3, а группой контактов КМ 1.1 включает двигатель 1. Осуществляется движение головного конца лежака поворотного стола вверх. При достижении крайнего верхнего положения лежака (угол 60) срабатывает бесконтактный переключатель 2, промежуточное реле К 2, которое контактами К 2.2 разорвет питание пускателя КМ 1. Движение прекратится. После отключения питания пускателя КМ 1 его контакты КМ 1.2 замыкаются и включают реле времени КТ 2. После окончания выдержки времени контакты КТ 2.1 замыкаются и через контакты К 1.2 и 4 подается питание на обмотку пускателя КМ 2.4, который самоблокируется контактами КМ 2.3, а группой контактов КМ 2.1 включает двигатель 1. Начинается движение головного конца лежака поворотного стола вниз. При достижении крайнего нижнего положения лежака (угол 0) срабатывает бесконтактный переключатель 1, и далее вышеописанные циклы будут повторяться. Для остановки работы двигателя и движения лежака в этом режиме отключают питание ключ-маркой 1 или переходят в ручной режим, установив тумблер 1 в положение Р. Для остановки лежака в промежуточном положении служит кнопка 2 стоп. Заявляемое устройство легко в изготовлении, отличается простотой в обращении, неинвазивностью и может использоваться в больницах, имеющих в своем составе кардиологические и неврологические отделения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
