Массажный стол

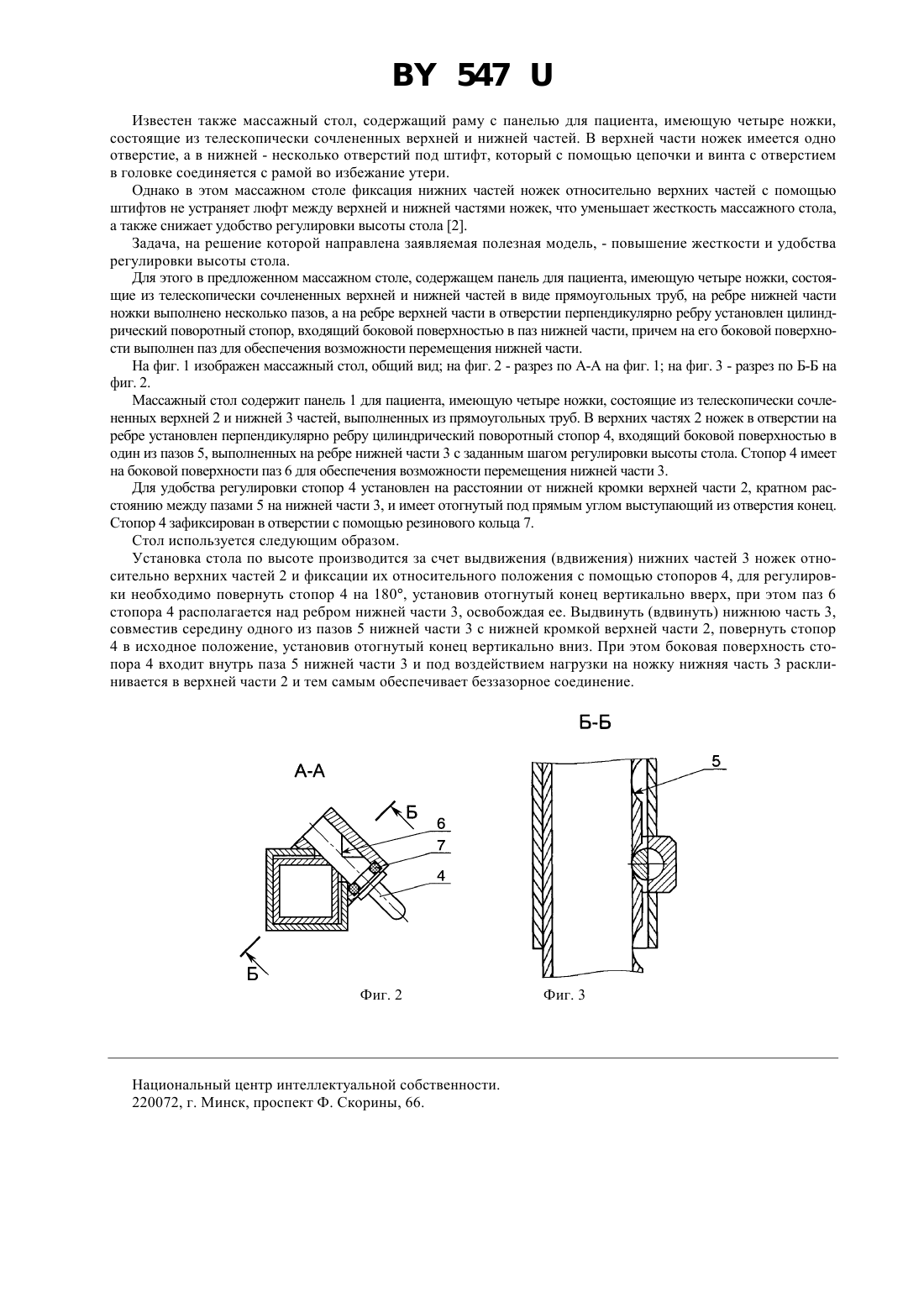

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Староверов Николай Викторович, Кадобин Владимир Леонидович,Прохорчик Геннадий Леонидович(57) Массажный стол, содержащий панель для пациента, имеющую четыре ножки, состоящие из телескопически сочлененных верхней и нижней частей в виде прямоугольных труб, отличающийся тем, что на ребре нижней части ножки выполнено несколько пазов, а на ребре верхней части в отверстии перпендикулярно ребру установлен цилиндрический поворотный стопор, входящий боковой поверхностью в паз нижней части, причем на его боковой поверхности выполнен паз для обеспечения возможности перемещения нижней части. Полезная модель относится к медицинской технике, в частности к устройствам для массажа. Известен стол для массажа, содержащий панель для пациента, две пары ножек прямоугольного сечения,прикрепленных к панели с помощью петель. К каждой ножке прикреплен удлинительный элемент, в котором выполнены сквозные отверстия. На боковых сторонах ножек и удлинительных элементов выполнены, соответственно, выступ и канавка. Для крепления каждого удлинительного элемента относительно ножки имеются два снабженных резьбой элемента, которые устанавливают в имеющиеся отверстия 1. Недостатком известного стола является сложная конструкция ножек и удлинительных элементов, так как для устранения люфта необходимо обеспечить точную посадку удлинительного элемента на выступе ножки. Кроме того, неудобен в регулировке высоты стола из-за необходимости полностью выкручивать винт, вставлять в другое отверстие удлинительного элемента и закручивать снова в резьбовое отверстие ножки. 547 Известен также массажный стол, содержащий раму с панелью для пациента, имеющую четыре ножки,состоящие из телескопически сочлененных верхней и нижней частей. В верхней части ножек имеется одно отверстие, а в нижней - несколько отверстий под штифт, который с помощью цепочки и винта с отверстием в головке соединяется с рамой во избежание утери. Однако в этом массажном столе фиксация нижних частей ножек относительно верхних частей с помощью штифтов не устраняет люфт между верхней и нижней частями ножек, что уменьшает жесткость массажного стола,а также снижает удобство регулировки высоты стола 2. Задача, на решение которой направлена заявляемая полезная модель, - повышение жесткости и удобства регулировки высоты стола. Для этого в предложенном массажном столе, содержащем панель для пациента, имеющую четыре ножки, состоящие из телескопически сочлененных верхней и нижней частей в виде прямоугольных труб, на ребре нижней части ножки выполнено несколько пазов, а на ребре верхней части в отверстии перпендикулярно ребру установлен цилиндрический поворотный стопор, входящий боковой поверхностью в паз нижней части, причем на его боковой поверхности выполнен паз для обеспечения возможности перемещения нижней части. На фиг. 1 изображен массажный стол, общий вид на фиг. 2 - разрез по А-А на фиг. 1 на фиг. 3 - разрез по Б-Б на фиг. 2. Массажный стол содержит панель 1 для пациента, имеющую четыре ножки, состоящие из телескопически сочлененных верхней 2 и нижней 3 частей, выполненных из прямоугольных труб. В верхних частях 2 ножек в отверстии на ребре установлен перпендикулярно ребру цилиндрический поворотный стопор 4, входящий боковой поверхностью в один из пазов 5, выполненных на ребре нижней части 3 с заданным шагом регулировки высоты стола. Стопор 4 имеет на боковой поверхности паз 6 для обеспечения возможности перемещения нижней части 3. Для удобства регулировки стопор 4 установлен на расстоянии от нижней кромки верхней части 2, кратном расстоянию между пазами 5 на нижней части 3, и имеет отогнутый под прямым углом выступающий из отверстия конец. Стопор 4 зафиксирован в отверстии с помощью резинового кольца 7. Стол используется следующим образом. Установка стола по высоте производится за счет выдвижения (вдвижения) нижних частей 3 ножек относительно верхних частей 2 и фиксации их относительного положения с помощью стопоров 4, для регулировки необходимо повернуть стопор 4 на 180, установив отогнутый конец вертикально вверх, при этом паз 6 стопора 4 располагается над ребром нижней части 3, освобождая ее. Выдвинуть (вдвинуть) нижнюю часть 3,совместив середину одного из пазов 5 нижней части 3 с нижней кромкой верхней части 2, повернуть стопор 4 в исходное положение, установив отогнутый конец вертикально вниз. При этом боковая поверхность стопора 4 входит внутрь паза 5 нижней части 3 и под воздействием нагрузки на ножку нижняя часть 3 расклинивается в верхней части 2 и тем самым обеспечивает беззазорное соединение. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
