Поворотный стол для проведения тилт-теста

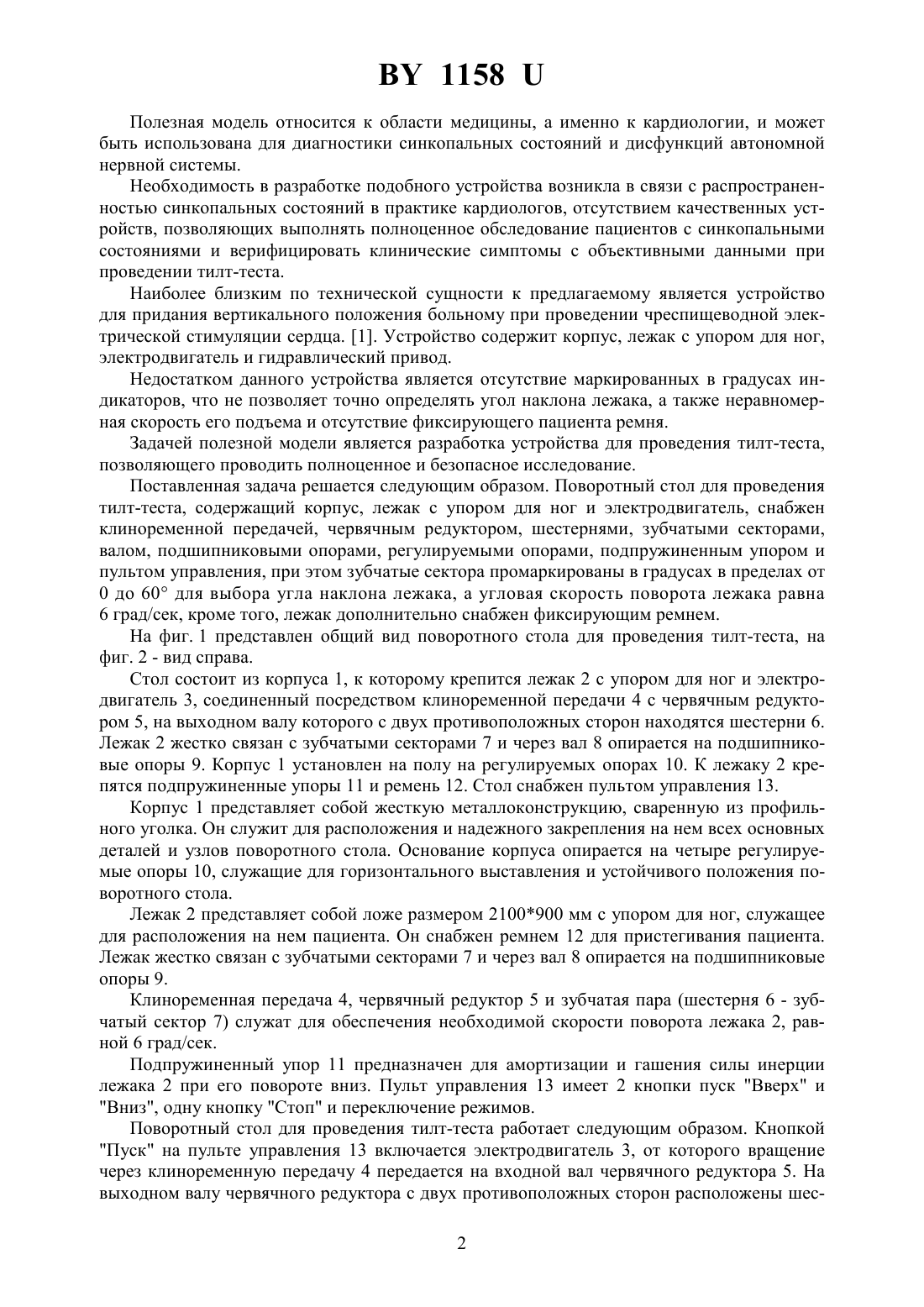

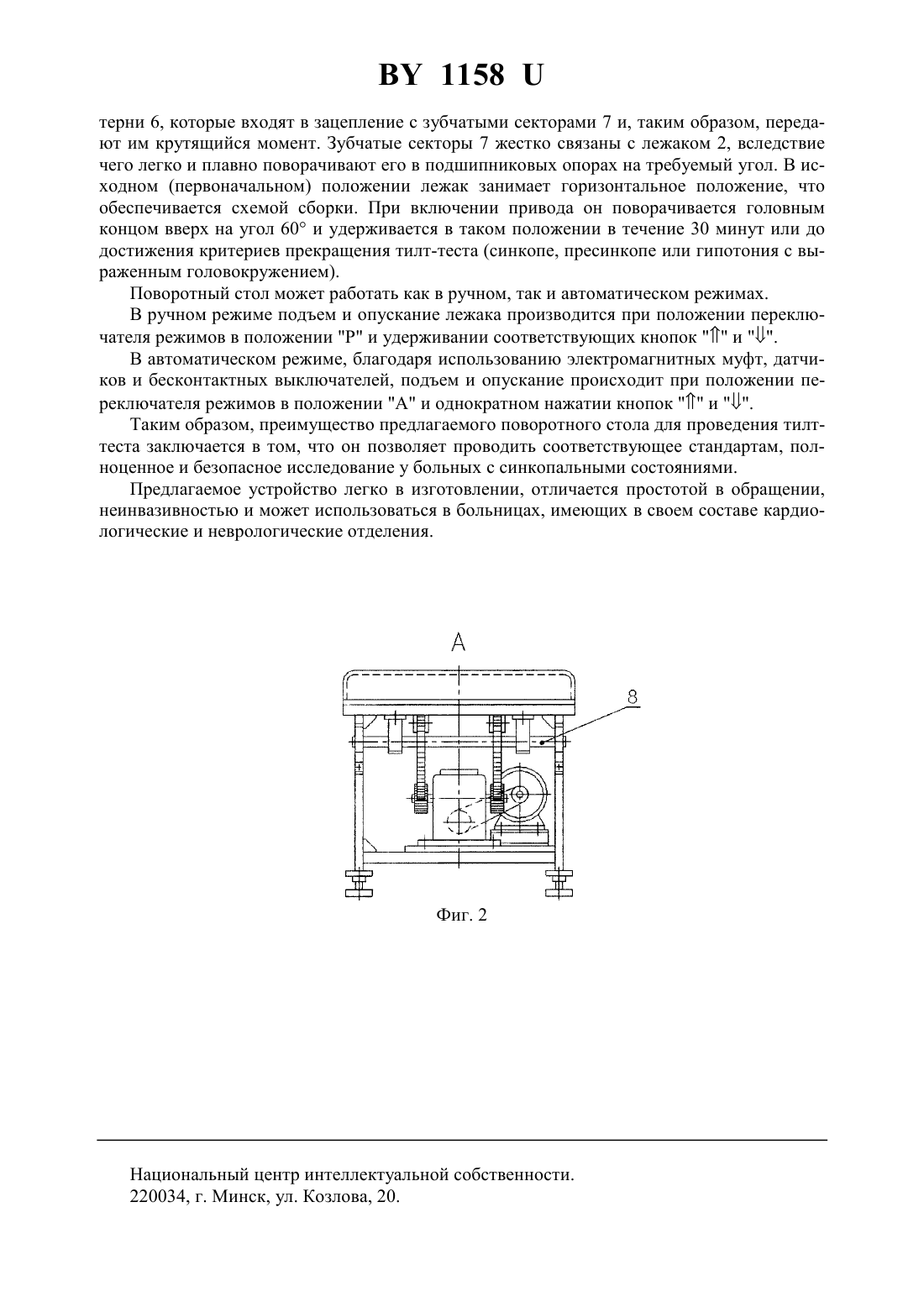

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОВОРОТНЫЙ СТОЛ ДЛЯ ПРОВЕДЕНИЯ ТИЛТ-ТЕСТА(71) Заявители Открытое акционерное общество Белкард Учреждение здравоохранения Гродненский областной кардиологический диспансер(72) Авторы Снежицкий Виктор Александрович Барановский Петр Арсеньевич Кравченко Виктор Иванович Белявский Борис Иванович(73) Патентообладатели Открытое акционерное общество Белкард Учреждение здравоохранения Гродненский областной кардиологический диспансер(57) Поворотный стол для проведения тилт-теста, содержащий корпус, лежак с упором для ног и электродвигатель, отличающийся тем, что стол снабжен клиноременной передачей,червячным редуктором, шестернями, зубчатыми секторами, валом, подшипниковыми опорами, регулируемыми опорами, подпружиненным упором и пультом управления, при этом зубчатые сектора промаркированы в градусах в пределах от 0 до 60 для выбора угла наклона лежака, а угловая скорость поворота лежака равна 6 град/сек, причем лежак дополнительно снабжен фиксирующим ремнем.(56) 1. Киркутис А.А., Римша Э.Д., Нявяраускас Ю.В. Методика применения чреспищеводной электростимуляции сердца. Каунас, 1990. - С. 27-29. 1158 Полезная модель относится к области медицины, а именно к кардиологии, и может быть использована для диагностики синкопальных состояний и дисфункций автономной нервной системы. Необходимость в разработке подобного устройства возникла в связи с распространенностью синкопальных состояний в практике кардиологов, отсутствием качественных устройств, позволяющих выполнять полноценное обследование пациентов с синкопальными состояниями и верифицировать клинические симптомы с объективными данными при проведении тилт-теста. Наиболее близким по технической сущности к предлагаемому является устройство для придания вертикального положения больному при проведении чреспищеводной электрической стимуляции сердца. 1. Устройство содержит корпус, лежак с упором для ног,электродвигатель и гидравлический привод. Недостатком данного устройства является отсутствие маркированных в градусах индикаторов, что не позволяет точно определять угол наклона лежака, а также неравномерная скорость его подъема и отсутствие фиксирующего пациента ремня. Задачей полезной модели является разработка устройства для проведения тилт-теста,позволяющего проводить полноценное и безопасное исследование. Поставленная задача решается следующим образом. Поворотный стол для проведения тилт-теста, содержащий корпус, лежак с упором для ног и электродвигатель, снабжен клиноременной передачей, червячным редуктором, шестернями, зубчатыми секторами,валом, подшипниковыми опорами, регулируемыми опорами, подпружиненным упором и пультом управления, при этом зубчатые сектора промаркированы в градусах в пределах от 0 до 60 для выбора угла наклона лежака, а угловая скорость поворота лежака равна 6 град/сек, кроме того, лежак дополнительно снабжен фиксирующим ремнем. На фиг. 1 представлен общий вид поворотного стола для проведения тилт-теста, на фиг. 2 - вид справа. Стол состоит из корпуса 1, к которому крепится лежак 2 с упором для ног и электродвигатель 3, соединенный посредством клиноременной передачи 4 с червячным редуктором 5, на выходном валу которого с двух противоположных сторон находятся шестерни 6. Лежак 2 жестко связан с зубчатыми секторами 7 и через вал 8 опирается на подшипниковые опоры 9. Корпус 1 установлен на полу на регулируемых опорах 10. К лежаку 2 крепятся подпружиненные упоры 11 и ремень 12. Стол снабжен пультом управления 13. Корпус 1 представляет собой жесткую металлоконструкцию, сваренную из профильного уголка. Он служит для расположения и надежного закрепления на нем всех основных деталей и узлов поворотного стола. Основание корпуса опирается на четыре регулируемые опоры 10, служащие для горизонтального выставления и устойчивого положения поворотного стола. Лежак 2 представляет собой ложе размером 2100900 мм с упором для ног, служащее для расположения на нем пациента. Он снабжен ремнем 12 для пристегивания пациента. Лежак жестко связан с зубчатыми секторами 7 и через вал 8 опирается на подшипниковые опоры 9. Клиноременная передача 4, червячный редуктор 5 и зубчатая пара (шестерня 6 - зубчатый сектор 7) служат для обеспечения необходимой скорости поворота лежака 2, равной 6 град/сек. Подпружиненный упор 11 предназначен для амортизации и гашения силы инерции лежака 2 при его повороте вниз. Пульт управления 13 имеет 2 кнопки пуск Вверх и Вниз, одну кнопку Стоп и переключение режимов. Поворотный стол для проведения тилт-теста работает следующим образом. Кнопкой Пуск на пульте управления 13 включается электродвигатель 3, от которого вращение через клиноременную передачу 4 передается на входной вал червячного редуктора 5. На выходном валу червячного редуктора с двух противоположных сторон расположены шес 2 1158 терни 6, которые входят в зацепление с зубчатыми секторами 7 и, таким образом, передают им крутящийся момент. Зубчатые секторы 7 жестко связаны с лежаком 2, вследствие чего легко и плавно поворачивают его в подшипниковых опорах на требуемый угол. В исходном (первоначальном) положении лежак занимает горизонтальное положение, что обеспечивается схемой сборки. При включении привода он поворачивается головным концом вверх на угол 60 и удерживается в таком положении в течение 30 минут или до достижения критериев прекращения тилт-теста (синкопе, пресинкопе или гипотония с выраженным головокружением). Поворотный стол может работать как в ручном, так и автоматическом режимах. В ручном режиме подъем и опускание лежака производится при положении переключателя режимов в положении Р и удерживании соответствующих кнопоки . В автоматическом режиме, благодаря использованию электромагнитных муфт, датчиков и бесконтактных выключателей, подъем и опускание происходит при положении переключателя режимов в положении А и однократном нажатии кнопоки . Таким образом, преимущество предлагаемого поворотного стола для проведения тилттеста заключается в том, что он позволяет проводить соответствующее стандартам, полноценное и безопасное исследование у больных с синкопальными состояниями. Предлагаемое устройство легко в изготовлении, отличается простотой в обращении,неинвазивностью и может использоваться в больницах, имеющих в своем составе кардиологические и неврологические отделения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
