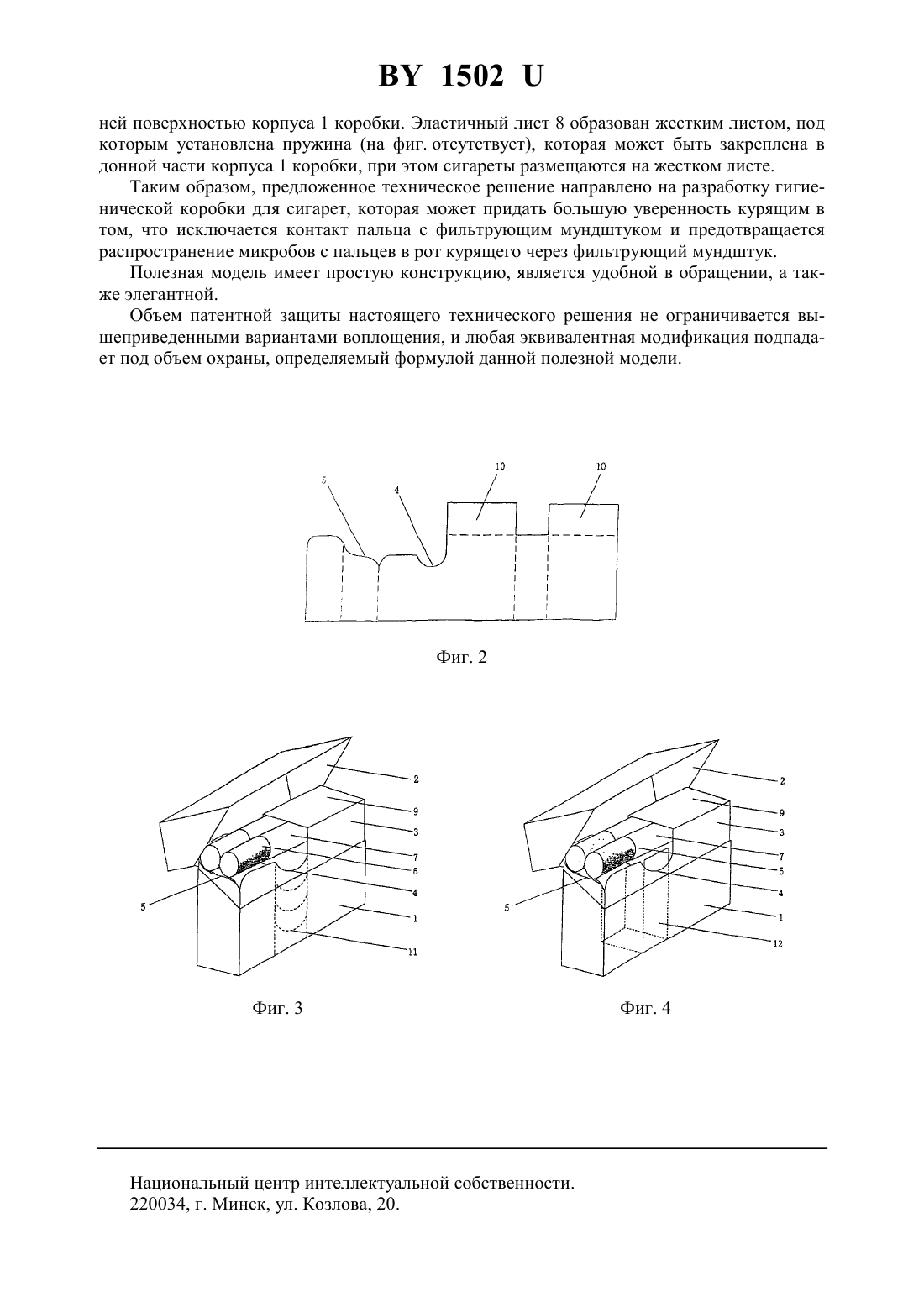

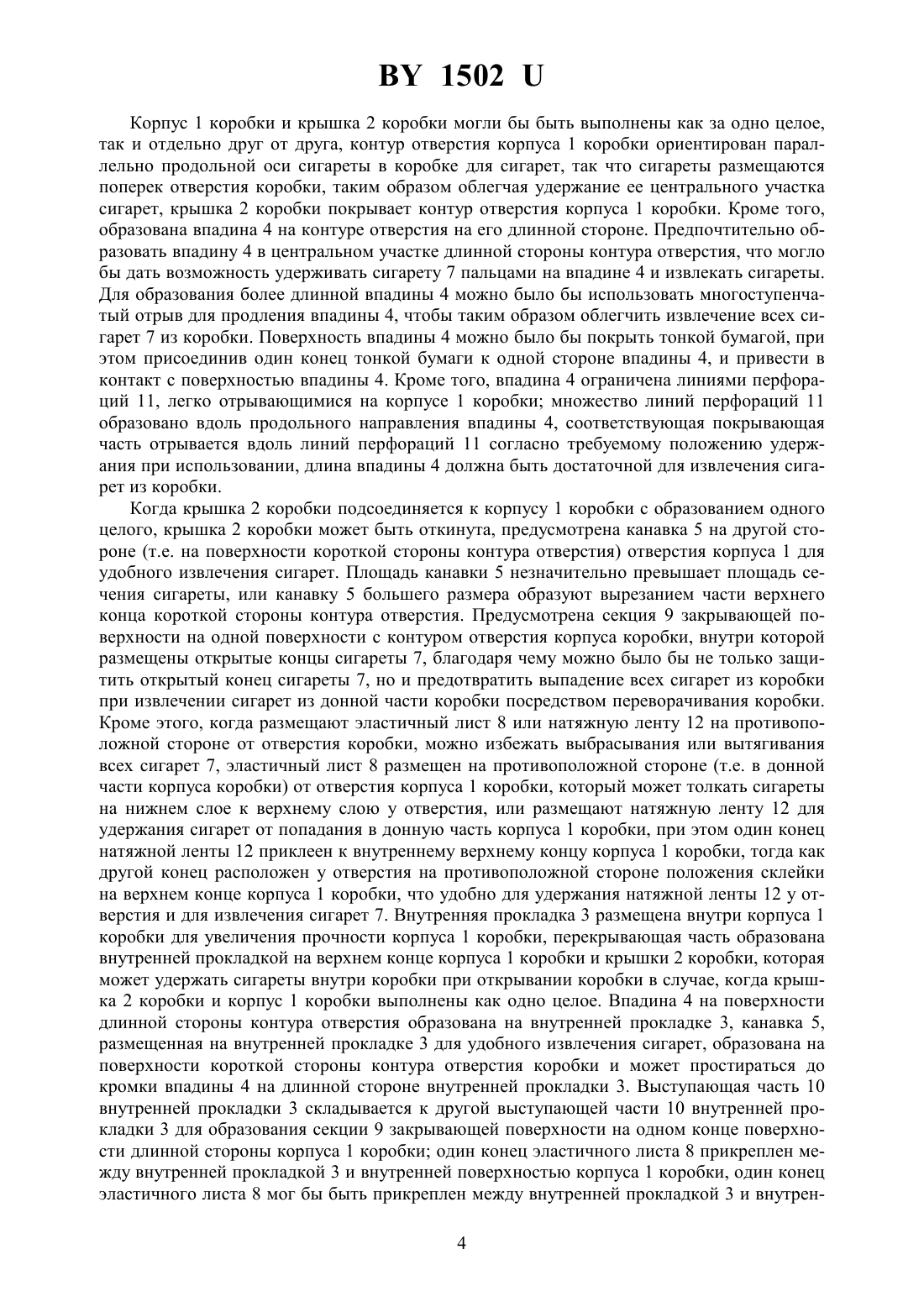

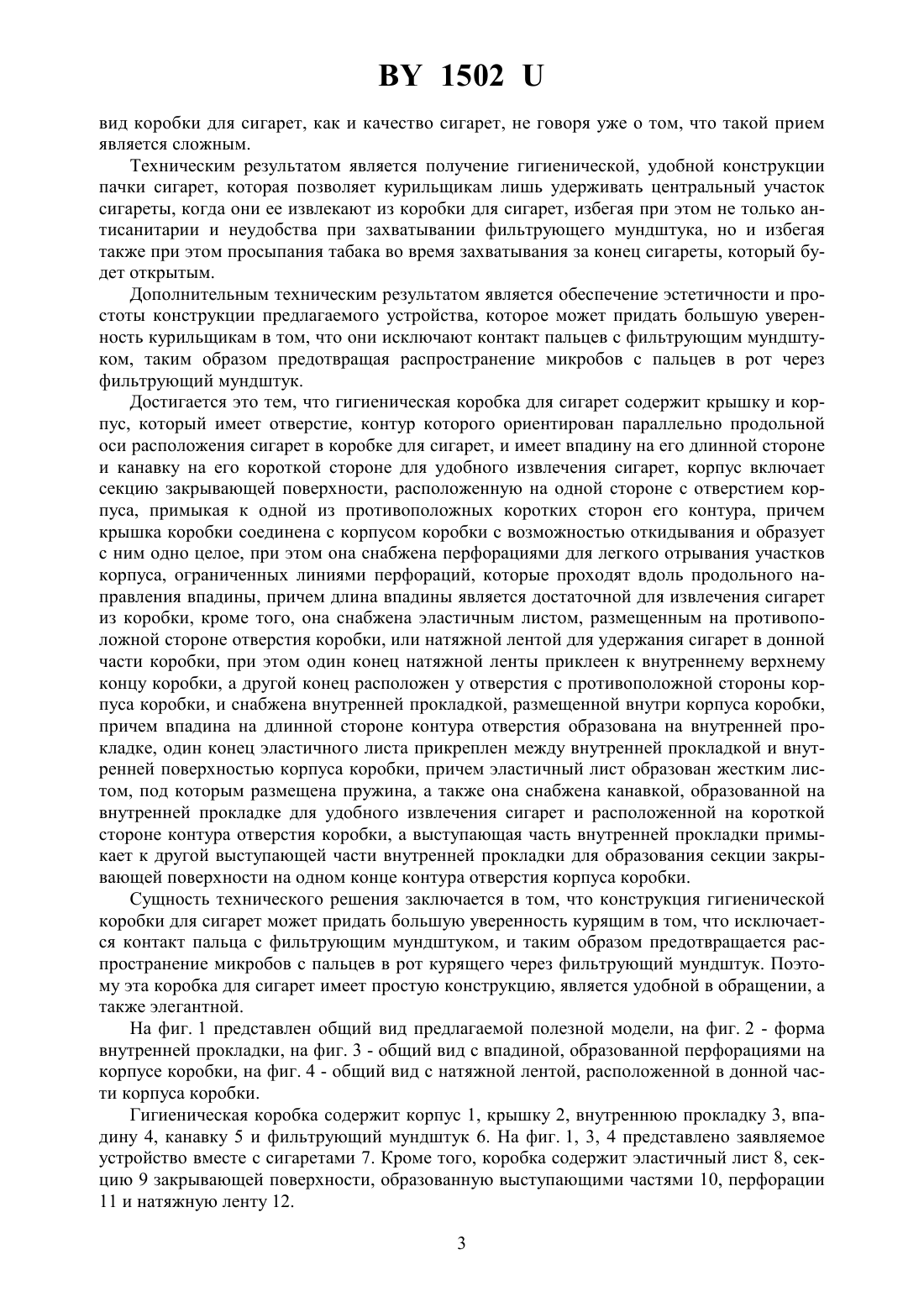

Гигиеническая коробка для сигарет

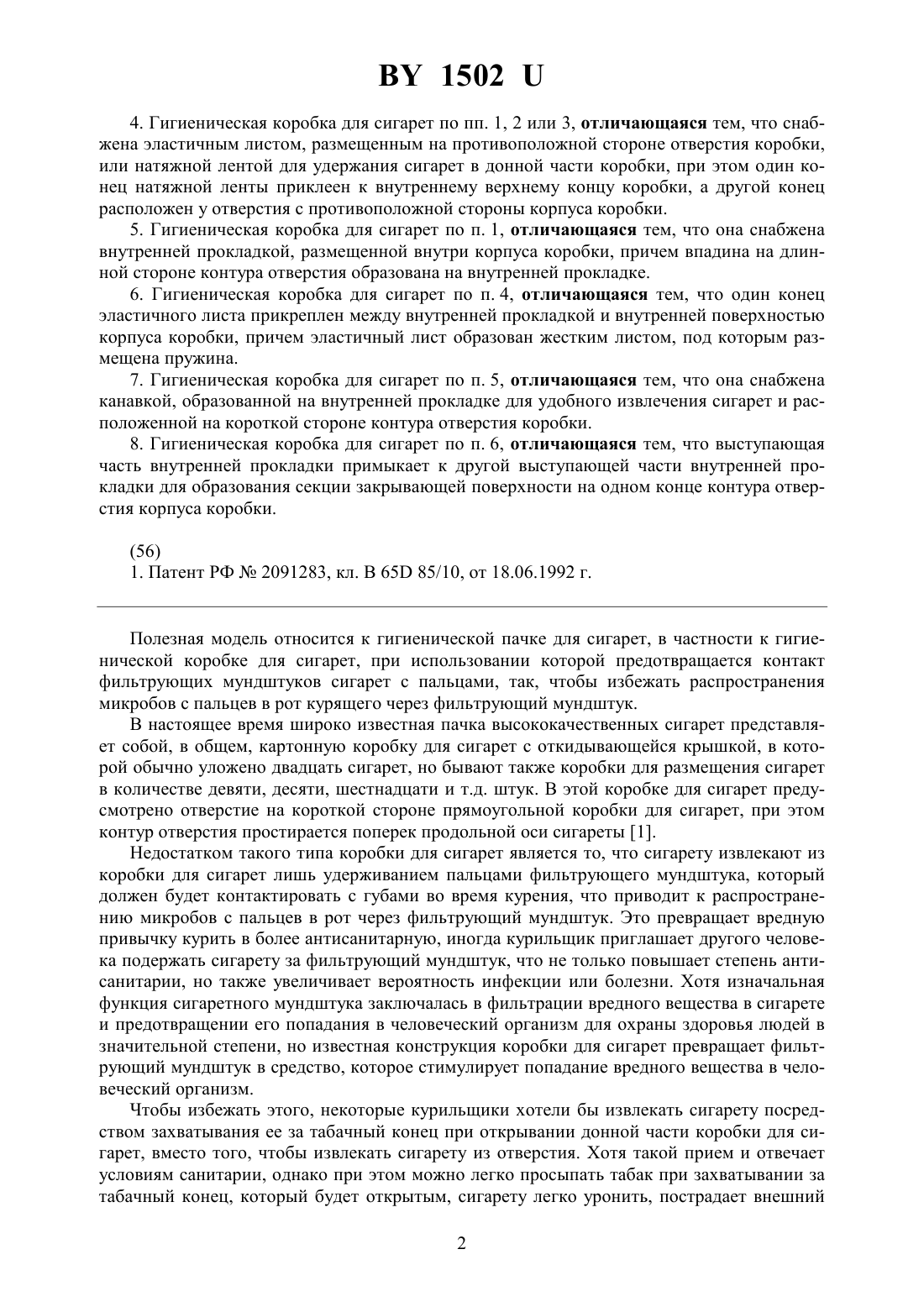

(51)65 85/10,24 15/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИГИЕНИЧЕСКАЯ КОРОБКА ДЛЯ СИГАРЕТ(71) Заявители Инь Жион Ли Кингфенг(72) Авторы Инь Жион Ли Кингфенг(73) Патентообладатели Инь Жион Ли Кингфенг(57) 1. Гигиеническая коробка для сигарет, характеризующаяся тем, что она содержит крышку и корпус, который имеет отверстие, контур которого ориентирован параллельно продольной оси расположения сигарет в коробке для сигарет, и имеет впадину на его длинной стороне и канавку на его короткой стороне для удобного извлечения сигарет,корпус включает секцию закрывающей поверхности, расположенную на одной стороне с отверстием корпуса, примыкая к одной из противоположных коротких сторон его контура. 2. Гигиеническая коробка для сигарет по п. 1, отличающаяся тем, что крышка коробки соединена с корпусом коробки с возможностью откидывания и образует с ним одно целое. 3. Гигиеническая коробка для сигарет по п. 1, отличающаяся тем, что она снабжена перфорациями для легкого отрывания участков корпуса, ограниченных линиями перфораций, которые проходят вдоль продольного направления впадины, причем длина впадины является достаточной для извлечения сигарет из коробки. 15024. Гигиеническая коробка для сигарет по пп. 1, 2 или 3, отличающаяся тем, что снабжена эластичным листом, размещенным на противоположной стороне отверстия коробки,или натяжной лентой для удержания сигарет в донной части коробки, при этом один конец натяжной ленты приклеен к внутреннему верхнему концу коробки, а другой конец расположен у отверстия с противоположной стороны корпуса коробки. 5. Гигиеническая коробка для сигарет по п. 1, отличающаяся тем, что она снабжена внутренней прокладкой, размещенной внутри корпуса коробки, причем впадина на длинной стороне контура отверстия образована на внутренней прокладке. 6. Гигиеническая коробка для сигарет по п. 4, отличающаяся тем, что один конец эластичного листа прикреплен между внутренней прокладкой и внутренней поверхностью корпуса коробки, причем эластичный лист образован жестким листом, под которым размещена пружина. 7. Гигиеническая коробка для сигарет по п. 5, отличающаяся тем, что она снабжена канавкой, образованной на внутренней прокладке для удобного извлечения сигарет и расположенной на короткой стороне контура отверстия коробки. 8. Гигиеническая коробка для сигарет по п. 6, отличающаяся тем, что выступающая часть внутренней прокладки примыкает к другой выступающей части внутренней прокладки для образования секции закрывающей поверхности на одном конце контура отверстия корпуса коробки.(56) 1. Патент РФ 2091283, кл. В 65 85/10, от 18.06.1992 г. Полезная модель относится к гигиенической пачке для сигарет, в частности к гигиенической коробке для сигарет, при использовании которой предотвращается контакт фильтрующих мундштуков сигарет с пальцами, так, чтобы избежать распространения микробов с пальцев в рот курящего через фильтрующий мундштук. В настоящее время широко известная пачка высококачественных сигарет представляет собой, в общем, картонную коробку для сигарет с откидывающейся крышкой, в которой обычно уложено двадцать сигарет, но бывают также коробки для размещения сигарет в количестве девяти, десяти, шестнадцати и т.д. штук. В этой коробке для сигарет предусмотрено отверстие на короткой стороне прямоугольной коробки для сигарет, при этом контур отверстия простирается поперек продольной оси сигареты 1. Недостатком такого типа коробки для сигарет является то, что сигарету извлекают из коробки для сигарет лишь удерживанием пальцами фильтрующего мундштука, который должен будет контактировать с губами во время курения, что приводит к распространению микробов с пальцев в рот через фильтрующий мундштук. Это превращает вредную привычку курить в более антисанитарную, иногда курильщик приглашает другого человека подержать сигарету за фильтрующий мундштук, что не только повышает степень антисанитарии, но также увеличивает вероятность инфекции или болезни. Хотя изначальная функция сигаретного мундштука заключалась в фильтрации вредного вещества в сигарете и предотвращении его попадания в человеческий организм для охраны здоровья людей в значительной степени, но известная конструкция коробки для сигарет превращает фильтрующий мундштук в средство, которое стимулирует попадание вредного вещества в человеческий организм. Чтобы избежать этого, некоторые курильщики хотели бы извлекать сигарету посредством захватывания ее за табачный конец при открывании донной части коробки для сигарет, вместо того, чтобы извлекать сигарету из отверстия. Хотя такой прием и отвечает условиям санитарии, однако при этом можно легко просыпать табак при захватывании за табачный конец, который будет открытым, сигарету легко уронить, пострадает внешний 2 1502 вид коробки для сигарет, как и качество сигарет, не говоря уже о том, что такой прием является сложным. Техническим результатом является получение гигиенической, удобной конструкции пачки сигарет, которая позволяет курильщикам лишь удерживать центральный участок сигареты, когда они ее извлекают из коробки для сигарет, избегая при этом не только антисанитарии и неудобства при захватывании фильтрующего мундштука, но и избегая также при этом просыпания табака во время захватывания за конец сигареты, который будет открытым. Дополнительным техническим результатом является обеспечение эстетичности и простоты конструкции предлагаемого устройства, которое может придать большую уверенность курильщикам в том, что они исключают контакт пальцев с фильтрующим мундштуком, таким образом предотвращая распространение микробов с пальцев в рот через фильтрующий мундштук. Достигается это тем, что гигиеническая коробка для сигарет содержит крышку и корпус, который имеет отверстие, контур которого ориентирован параллельно продольной оси расположения сигарет в коробке для сигарет, и имеет впадину на его длинной стороне и канавку на его короткой стороне для удобного извлечения сигарет, корпус включает секцию закрывающей поверхности, расположенную на одной стороне с отверстием корпуса, примыкая к одной из противоположных коротких сторон его контура, причем крышка коробки соединена с корпусом коробки с возможностью откидывания и образует с ним одно целое, при этом она снабжена перфорациями для легкого отрывания участков корпуса, ограниченных линиями перфораций, которые проходят вдоль продольного направления впадины, причем длина впадины является достаточной для извлечения сигарет из коробки, кроме того, она снабжена эластичным листом, размещенным на противоположной стороне отверстия коробки, или натяжной лентой для удержания сигарет в донной части коробки, при этом один конец натяжной ленты приклеен к внутреннему верхнему концу коробки, а другой конец расположен у отверстия с противоположной стороны корпуса коробки, и снабжена внутренней прокладкой, размещенной внутри корпуса коробки,причем впадина на длинной стороне контура отверстия образована на внутренней прокладке, один конец эластичного листа прикреплен между внутренней прокладкой и внутренней поверхностью корпуса коробки, причем эластичный лист образован жестким листом, под которым размещена пружина, а также она снабжена канавкой, образованной на внутренней прокладке для удобного извлечения сигарет и расположенной на короткой стороне контура отверстия коробки, а выступающая часть внутренней прокладки примыкает к другой выступающей части внутренней прокладки для образования секции закрывающей поверхности на одном конце контура отверстия корпуса коробки. Сущность технического решения заключается в том, что конструкция гигиенической коробки для сигарет может придать большую уверенность курящим в том, что исключается контакт пальца с фильтрующим мундштуком, и таким образом предотвращается распространение микробов с пальцев в рот курящего через фильтрующий мундштук. Поэтому эта коробка для сигарет имеет простую конструкцию, является удобной в обращении, а также элегантной. На фиг. 1 представлен общий вид предлагаемой полезной модели, на фиг. 2 - форма внутренней прокладки, на фиг. 3 - общий вид с впадиной, образованной перфорациями на корпусе коробки, на фиг. 4 - общий вид с натяжной лентой, расположенной в донной части корпуса коробки. Гигиеническая коробка содержит корпус 1, крышку 2, внутреннюю прокладку 3, впадину 4, канавку 5 и фильтрующий мундштук 6. На фиг. 1, 3, 4 представлено заявляемое устройство вместе с сигаретами 7. Кроме того, коробка содержит эластичный лист 8, секцию 9 закрывающей поверхности, образованную выступающими частями 10, перфорации 11 и натяжную ленту 12. 3 1502 Корпус 1 коробки и крышка 2 коробки могли бы быть выполнены как за одно целое,так и отдельно друг от друга, контур отверстия корпуса 1 коробки ориентирован параллельно продольной оси сигареты в коробке для сигарет, так что сигареты размещаются поперек отверстия коробки, таким образом облегчая удержание ее центрального участка сигарет, крышка 2 коробки покрывает контур отверстия корпуса 1 коробки. Кроме того,образована впадина 4 на контуре отверстия на его длинной стороне. Предпочтительно образовать впадину 4 в центральном участке длинной стороны контура отверстия, что могло бы дать возможность удерживать сигарету 7 пальцами на впадине 4 и извлекать сигареты. Для образования более длинной впадины 4 можно было бы использовать многоступенчатый отрыв для продления впадины 4, чтобы таким образом облегчить извлечение всех сигарет 7 из коробки. Поверхность впадины 4 можно было бы покрыть тонкой бумагой, при этом присоединив один конец тонкой бумаги к одной стороне впадины 4, и привести в контакт с поверхностью впадины 4. Кроме того, впадина 4 ограничена линиями перфораций 11, легко отрывающимися на корпусе 1 коробки множество линий перфораций 11 образовано вдоль продольного направления впадины 4, соответствующая покрывающая часть отрывается вдоль линий перфораций 11 согласно требуемому положению удержания при использовании, длина впадины 4 должна быть достаточной для извлечения сигарет из коробки. Когда крышка 2 коробки подсоединяется к корпусу 1 коробки с образованием одного целого, крышка 2 коробки может быть откинута, предусмотрена канавка 5 на другой стороне (т.е. на поверхности короткой стороны контура отверстия) отверстия корпуса 1 для удобного извлечения сигарет. Площадь канавки 5 незначительно превышает площадь сечения сигареты, или канавку 5 большего размера образуют вырезанием части верхнего конца короткой стороны контура отверстия. Предусмотрена секция 9 закрывающей поверхности на одной поверхности с контуром отверстия корпуса коробки, внутри которой размещены открытые концы сигареты 7, благодаря чему можно было бы не только защитить открытый конец сигареты 7, но и предотвратить выпадение всех сигарет из коробки при извлечении сигарет из донной части коробки посредством переворачивания коробки. Кроме этого, когда размещают эластичный лист 8 или натяжную ленту 12 на противоположной стороне от отверстия коробки, можно избежать выбрасывания или вытягивания всех сигарет 7, эластичный лист 8 размещен на противоположной стороне (т.е. в донной части корпуса коробки) от отверстия корпуса 1 коробки, который может толкать сигареты на нижнем слое к верхнему слою у отверстия, или размещают натяжную ленту 12 для удержания сигарет от попадания в донную часть корпуса 1 коробки, при этом один конец натяжной ленты 12 приклеен к внутреннему верхнему концу корпуса 1 коробки, тогда как другой конец расположен у отверстия на противоположной стороне положения склейки на верхнем конце корпуса 1 коробки, что удобно для удержания натяжной ленты 12 у отверстия и для извлечения сигарет 7. Внутренняя прокладка 3 размещена внутри корпуса 1 коробки для увеличения прочности корпуса 1 коробки, перекрывающая часть образована внутренней прокладкой на верхнем конце корпуса 1 коробки и крышки 2 коробки, которая может удержать сигареты внутри коробки при открывании коробки в случае, когда крышка 2 коробки и корпус 1 коробки выполнены как одно целое. Впадина 4 на поверхности длинной стороны контура отверстия образована на внутренней прокладке 3, канавка 5,размещенная на внутренней прокладке 3 для удобного извлечения сигарет, образована на поверхности короткой стороны контура отверстия коробки и может простираться до кромки впадины 4 на длинной стороне внутренней прокладки 3. Выступающая часть 10 внутренней прокладки 3 складывается к другой выступающей части 10 внутренней прокладки 3 для образования секции 9 закрывающей поверхности на одном конце поверхности длинной стороны корпуса 1 коробки один конец эластичного листа 8 прикреплен между внутренней прокладкой 3 и внутренней поверхностью корпуса 1 коробки, один конец эластичного листа 8 мог бы быть прикреплен между внутренней прокладкой 3 и внутрен 4 1502 ней поверхностью корпуса 1 коробки. Эластичный лист 8 образован жестким листом, под которым установлена пружина (на фиг. отсутствует), которая может быть закреплена в донной части корпуса 1 коробки, при этом сигареты размещаются на жестком листе. Таким образом, предложенное техническое решение направлено на разработку гигиенической коробки для сигарет, которая может придать большую уверенность курящим в том, что исключается контакт пальца с фильтрующим мундштуком и предотвращается распространение микробов с пальцев в рот курящего через фильтрующий мундштук. Полезная модель имеет простую конструкцию, является удобной в обращении, а также элегантной. Объем патентной защиты настоящего технического решения не ограничивается вышеприведенными вариантами воплощения, и любая эквивалентная модификация подпадает под объем охраны, определяемый формулой данной полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
