Устройство для проведения изометрической нагрузочной пробы

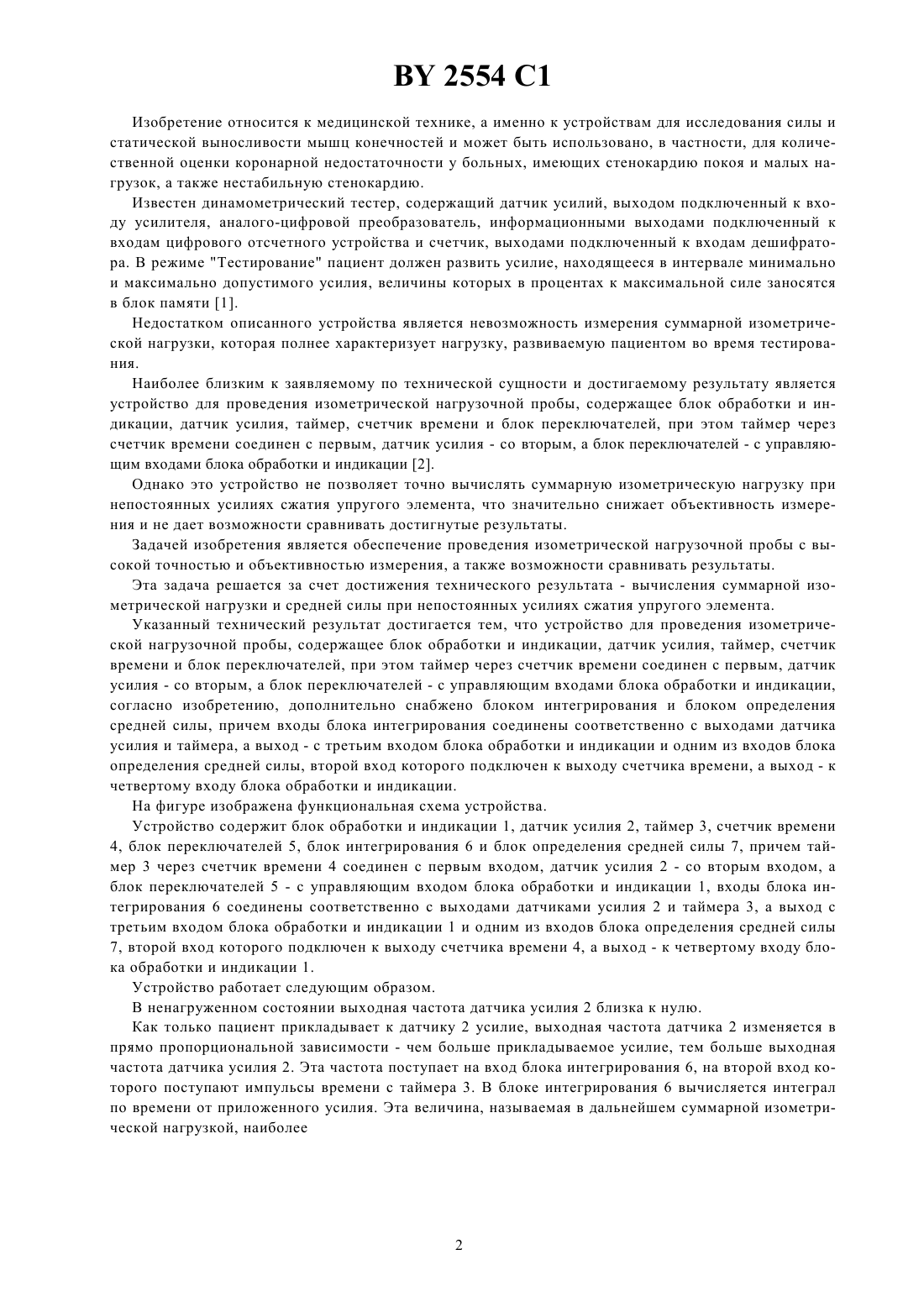

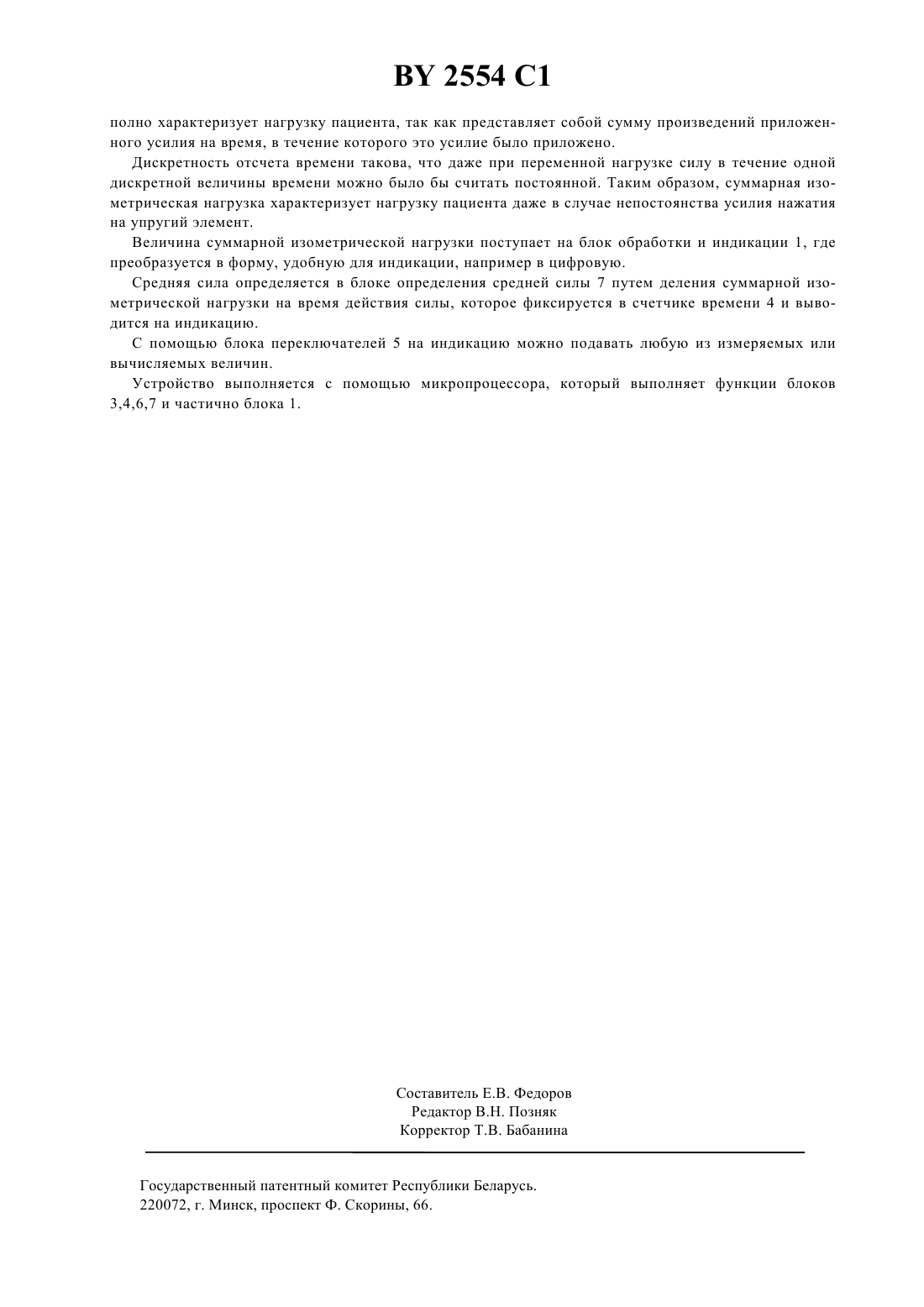

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ИЗОМЕТРИЧЕСКОЙ НАГРУЗОЧНОЙ ПРОБЫ(71) Заявитель Белорусский научно-исследоМинистерства здравоохранения Республики вательский институт кардиологии МиниБеларусьстерства здравоохранения Республики Беларусь(57) Устройство для проведения изометрической нагрузочной пробы, содержащее блок обработки и индикации, датчик усилия, таймер, счетчик времени и блок переключателей, при этом таймер через счетчик времени соединен с первым, датчик усилиясо вторым, а блок переключателейс управляющим входами блока обработки и индикации, отличающееся тем, что оно дополнительно снабжено блоком интегрирования и блоком определения средней силы, причем входы блока интегрирования соединены соответственно с выходами датчика усилия и таймера, а выходс третьим входом блока обработки и индикации и одним из входов блока определения средней силы, второй вход которого подключен к выходу счетчика времени, а выходк четвертому входу блока обработки и индикации. 2554 1 Изобретение относится к медицинской технике, а именно к устройствам для исследования силы и статической выносливости мышц конечностей и может быть использовано, в частности, для количественной оценки коронарной недостаточности у больных, имеющих стенокардию покоя и малых нагрузок, а также нестабильную стенокардию. Известен динамометрический тестер, содержащий датчик усилий, выходом подключенный к входу усилителя, аналого-цифровой преобразователь, информационными выходами подключенный к входам цифрового отсчетного устройства и счетчик, выходами подключенный к входам дешифратора. В режиме Тестирование пациент должен развить усилие, находящееся в интервале минимально и максимально допустимого усилия, величины которых в процентах к максимальной силе заносятся в блок памяти 1. Недостатком описанного устройства является невозможность измерения суммарной изометрической нагрузки, которая полнее характеризует нагрузку, развиваемую пациентом во время тестирования. Наиболее близким к заявляемому по технической сущности и достигаемому результату является устройство для проведения изометрической нагрузочной пробы, содержащее блок обработки и индикации, датчик усилия, таймер, счетчик времени и блок переключателей, при этом таймер через счетчик времени соединен с первым, датчик усилия - со вторым, а блок переключателей - с управляющим входами блока обработки и индикации 2. Однако это устройство не позволяет точно вычислять суммарную изометрическую нагрузку при непостоянных усилиях сжатия упругого элемента, что значительно снижает объективность измерения и не дает возможности сравнивать достигнутые результаты. Задачей изобретения является обеспечение проведения изометрической нагрузочной пробы с высокой точностью и объективностью измерения, а также возможности сравнивать результаты. Эта задача решается за счет достижения технического результата - вычисления суммарной изометрической нагрузки и средней силы при непостоянных усилиях сжатия упругого элемента. Указанный технический результат достигается тем, что устройство для проведения изометрической нагрузочной пробы, содержащее блок обработки и индикации, датчик усилия, таймер, счетчик времени и блок переключателей, при этом таймер через счетчик времени соединен с первым, датчик усилия - со вторым, а блок переключателей - с управляющим входами блока обработки и индикации,согласно изобретению, дополнительно снабжено блоком интегрирования и блоком определения средней силы, причем входы блока интегрирования соединены соответственно с выходами датчика усилия и таймера, а выход - с третьим входом блока обработки и индикации и одним из входов блока определения средней силы, второй вход которого подключен к выходу счетчика времени, а выход - к четвертому входу блока обработки и индикации. На фигуре изображена функциональная схема устройства. Устройство содержит блок обработки и индикации 1, датчик усилия 2, таймер 3, счетчик времени 4, блок переключателей 5, блок интегрирования 6 и блок определения средней силы 7, причем таймер 3 через счетчик времени 4 соединен с первым входом, датчик усилия 2 - со вторым входом, а блок переключателей 5 - с управляющим входом блока обработки и индикации 1, входы блока интегрирования 6 соединены соответственно с выходами датчиками усилия 2 и таймера 3, а выход с третьим входом блока обработки и индикации 1 и одним из входов блока определения средней силы 7, второй вход которого подключен к выходу счетчика времени 4, а выход - к четвертому входу блока обработки и индикации 1. Устройство работает следующим образом. В ненагруженном состоянии выходная частота датчика усилия 2 близка к нулю. Как только пациент прикладывает к датчику 2 усилие, выходная частота датчика 2 изменяется в прямо пропорциональной зависимости - чем больше прикладываемое усилие, тем больше выходная частота датчика усилия 2. Эта частота поступает на вход блока интегрирования 6, на второй вход которого поступают импульсы времени с таймера 3. В блоке интегрирования 6 вычисляется интеграл по времени от приложенного усилия. Эта величина, называемая в дальнейшем суммарной изометрической нагрузкой, наиболее 2554 1 полно характеризует нагрузку пациента, так как представляет собой сумму произведений приложенного усилия на время, в течение которого это усилие было приложено. Дискретность отсчета времени такова, что даже при переменной нагрузке силу в течение одной дискретной величины времени можно было бы считать постоянной. Таким образом, суммарная изометрическая нагрузка характеризует нагрузку пациента даже в случае непостоянства усилия нажатия на упругий элемент. Величина суммарной изометрической нагрузки поступает на блок обработки и индикации 1, где преобразуется в форму, удобную для индикации, например в цифровую. Средняя сила определяется в блоке определения средней силы 7 путем деления суммарной изометрической нагрузки на время действия силы, которое фиксируется в счетчике времени 4 и выводится на индикацию. С помощью блока переключателей 5 на индикацию можно подавать любую из измеряемых или вычисляемых величин. Устройство выполняется с помощью микропроцессора, который выполняет функции блоков 3,4,6,7 и частично блока 1. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
