Раздвижной трансформируемый стол Есьмана-Глеба

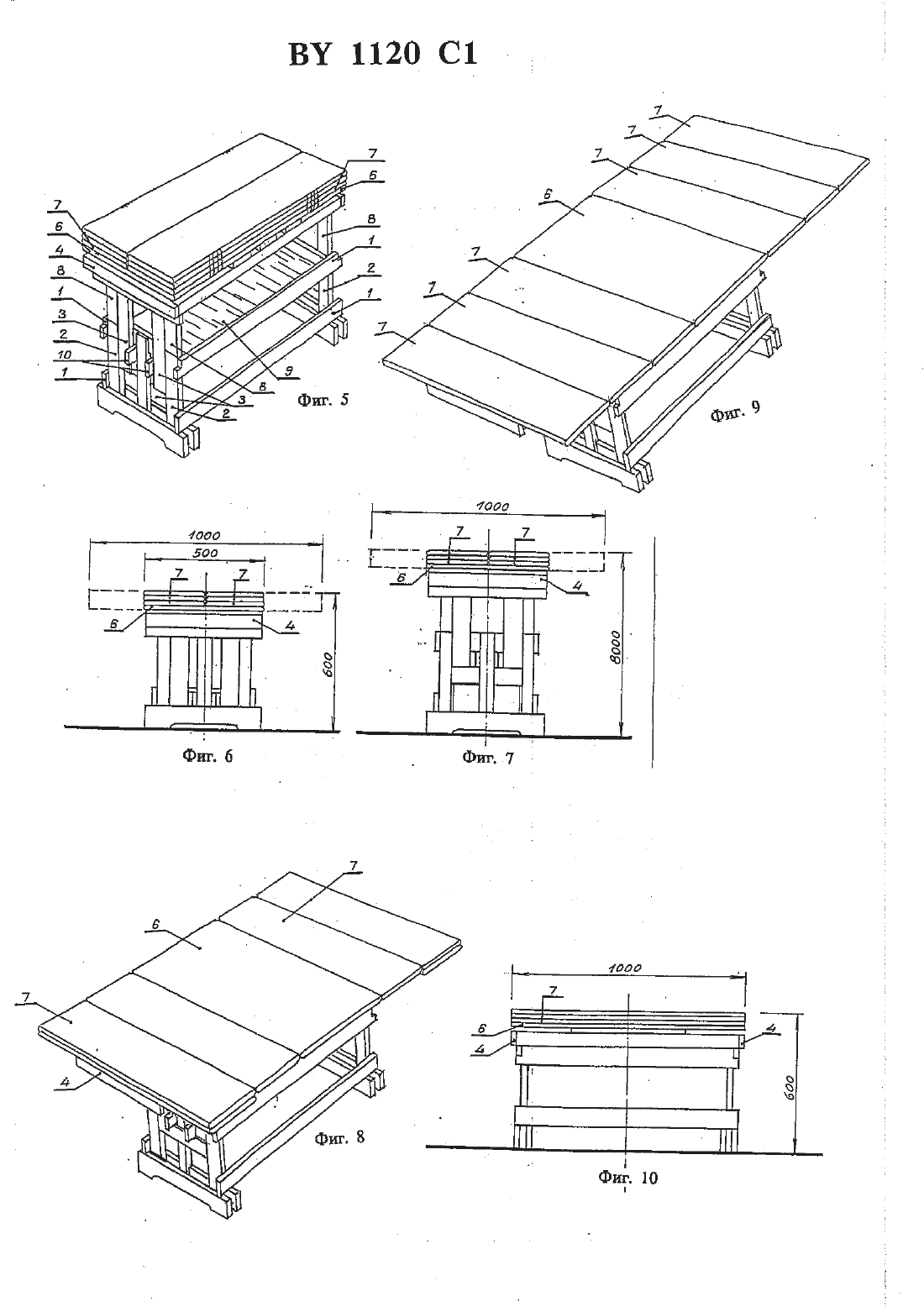

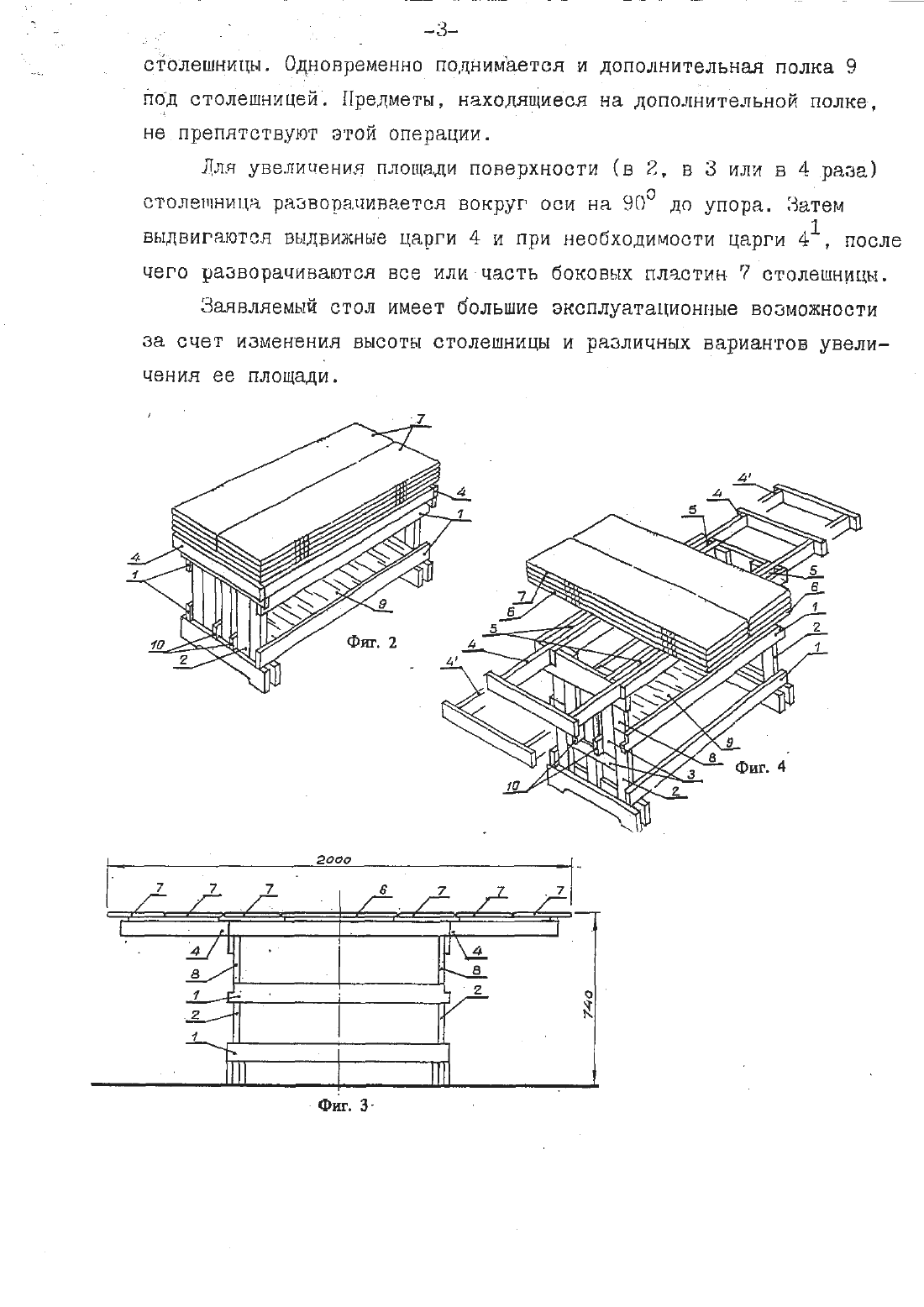

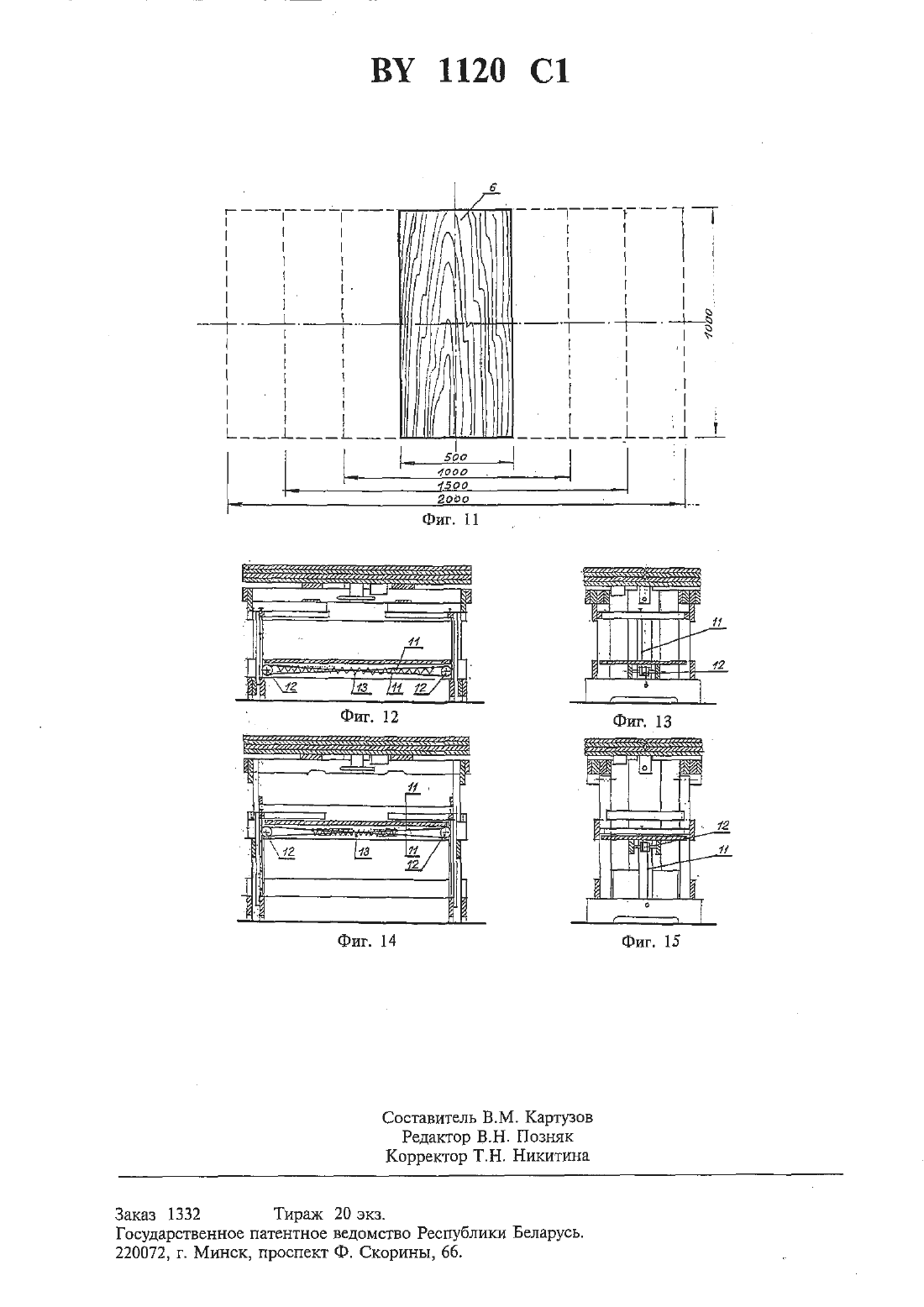

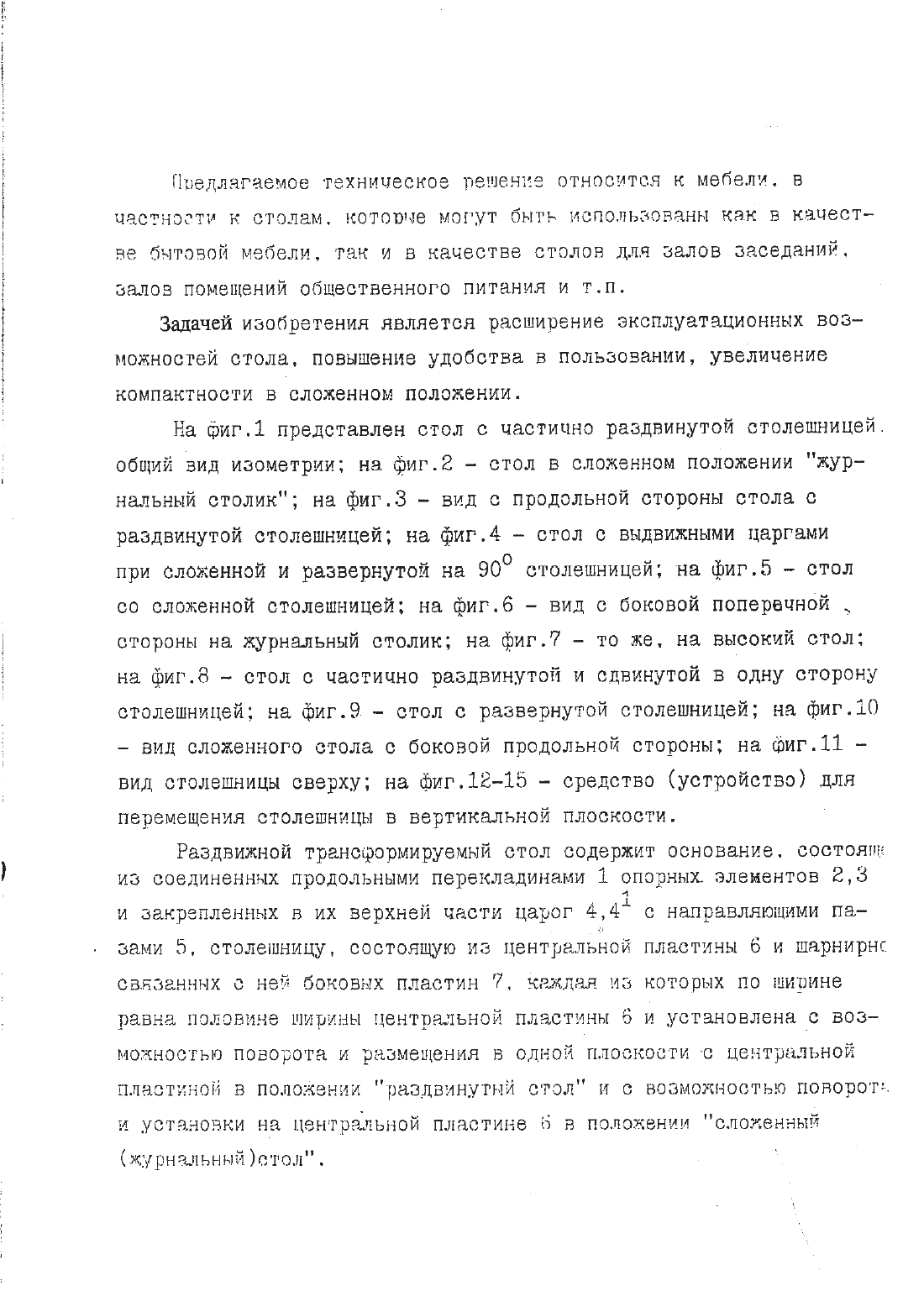

Предлагаемое техническое решение относится н мебели. в частности н столам. которые могут быть использованы как в качестве бытовой мебели. так и в качестве столов для залов заседаний. залов помещений общественного питания и т.п.Задачей изобретения является расширение эксплуатационных вовможностей стола, повышение удобства в пользовании, увеличение компактности в сложенном положении.На фиг.1 представлен стол с частично раздвинутой столешницей. общий вид изометрии на фиг.2 стол в сложенном положении журнальный столик на фиг.3 вид с продольной стороны стола с раздвинутой столешницей на фиг.4 стол с выдвижными царгами при сложенной и развернутой на 900 столешницей на фиг.5 стол со сложенной столешницей на фиг.6 - вид с боковой поперечной стороны на журнальный столик на фиг.7 то же. на высокий стол на фиг.8 стол с частично равдвинутой и сдвинутой в одну сторону столешницей на фиг.9 стол с развернутой столешницей на фиг.1 О вид сложенного стола с боковой продольной стороны на фиг.11 вид столешницы сверху на фиг.12-15 средство (устройство) для перемещения столешницы в вертикальной плоскости.Раздвижной трансформируемый стол содержит основание. состояли из соединенных продольными перекладинами 1 опорных.элеиентов 2,34 и закрепленных в их верхней части царог 44 с направляющими павами 5. столешницу, состоящую из центральной пластины 6 и шарниры связанных с ней боковых пластин 7, каждая из которых по ширине равна половине ширины центральной пластины 6 и установленас воз можностью поворота И размещения в одной плоскости с центральнойпластиной В положении раздвинутый стол и с возможностью поворотаи установки на центральной пластине Б в положении сложенный3 Выдвижные царгио 441 установлены с возможностью возвратнош поступательного перемещения. для удержания развернутых боковых пластин столешницы. н А о В верхней части опорных элементов 3 шарнирно закреплены опот ные планки 8 с возможностью их поворота (наклона на 900) для финтрансформация из журнального стола в столовый и обратно.- Центральная пластина 6 столешницы смонтирована на основанииворота центральной пластины 6 столешницы может быть любым известьным. В заявляемой конструкции ось-поворота размещена по Центру столешницы. Поворот столешницы осуществляется в одну сторону на 19Стол имеет по меньшей мере одну дополнительную полку 9, расе положенную под столешницей на продольных перекладинах 10 подвижных опорных элементов 3.Стол снабжен средством (устройством).обеспечивающим исклюЙ пение заклинивания и облегчение при подьеме и опускании отолешни цы. Средство состоит из двух стальных тросов 11, проходящих черес пару роликов 12, установленных на подвижных опорных элементах 3 и соединенных с пружиной растяжения 13. При этом тросы 11 своими о конЦамизакреплены соответственно в верхней и нижней частях основания. Н средней части тросов 11 между роликами 12 под дополнителъ ной полкой 9 прикреплена пружина растяжения 13.Столом пользуются следующим образом.Стол в сложенном положении используется-вкацестве например. журнального столика, имеющего по меньшей мере одну дополнительную полку под основной столешницей. ф нДля использования его например. в качестве бытового столовог стола с увеличенной высотой необходимо приложить небольшое усилие к столешнице в сторону подъема. Пружина 12 расположенная под столешницей, облегчает этот подьем. В результате подьвма столешницы планки 8, развернувшись с горизонтального положения на 9 О 9 авТОМИТИЧВСНИ ЗННИМИЮТ ВВЮТИКНЛЬНОЕ ПОЛОЖВНИВ, ОПИЮНЯСЬ на ОПОРНЫЗЭЛЭМЭНТН 3, И В ЭТОМ ПОЛОЖЕНИИ ВОСПВИНИМЯЮТ на ОЗЙН НЙРОУЗКУ ОТ ПОпод столешницей. Предметы, находящиеся на дополаительной полке,не препятствуют этой операции.Для увеличения площади поверхности (В 2, в З или в 4 раза) столешница разворачивается вокруг оси на 900 до упора. Затем выдвигаются выдвижные царги 4 и при необходимости царги 41, после чего разворачиваются все или-часть боковых пластин 7 столешницы.Заявляемый стол имеет большие эксплуатационные возможности38. СЧЕТ ИЗМЕНЕНИЯ ВЫСОТЫ СТОЛВШНИЦЬК И РИЗЛГЛЧНЫК вариантов УВЭЛИ ЧВНИН ее ПЛОЩЗДИ .
