Измерительное устройство величины буксования фрикционных накладок гидроподжимной муфты

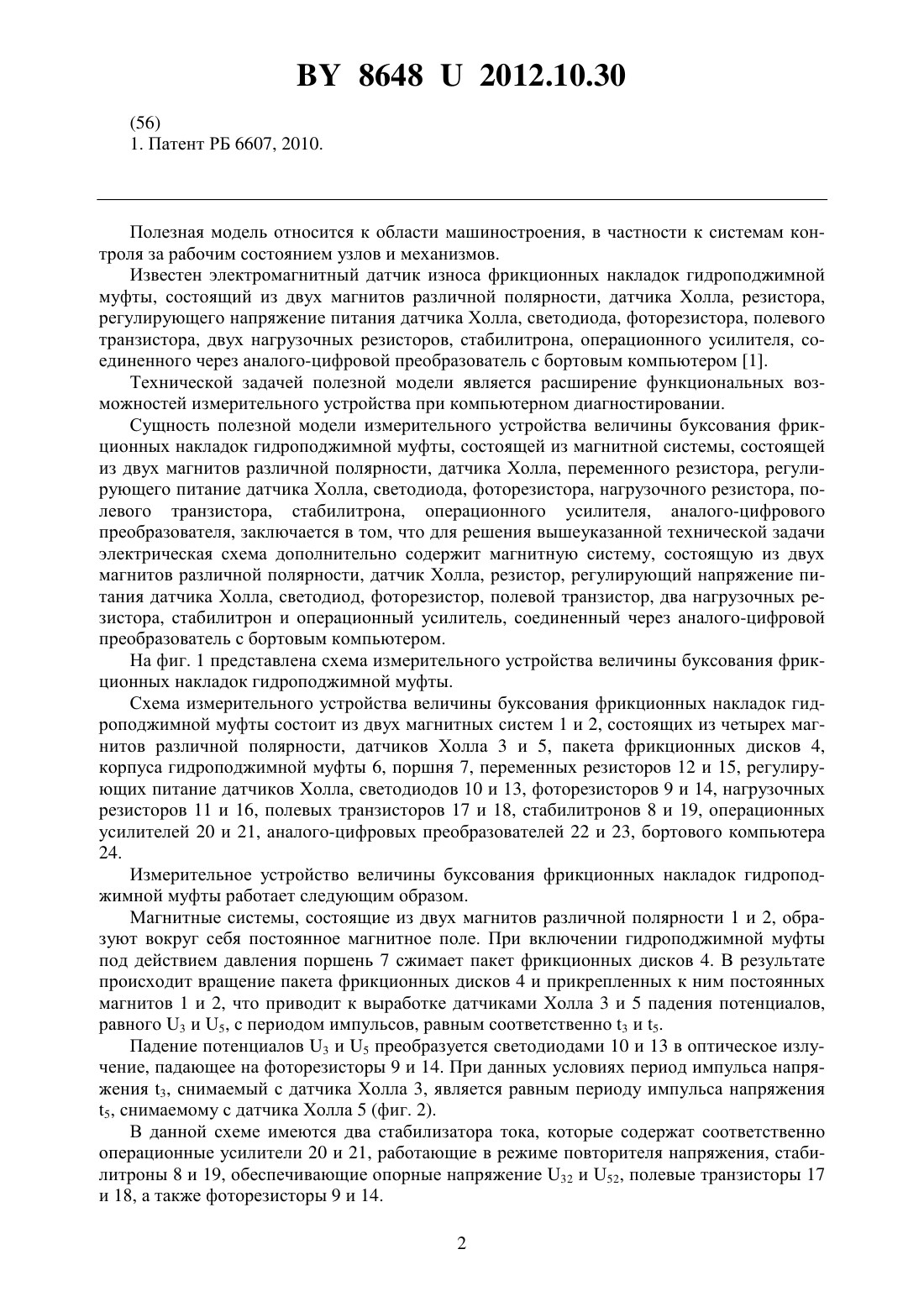

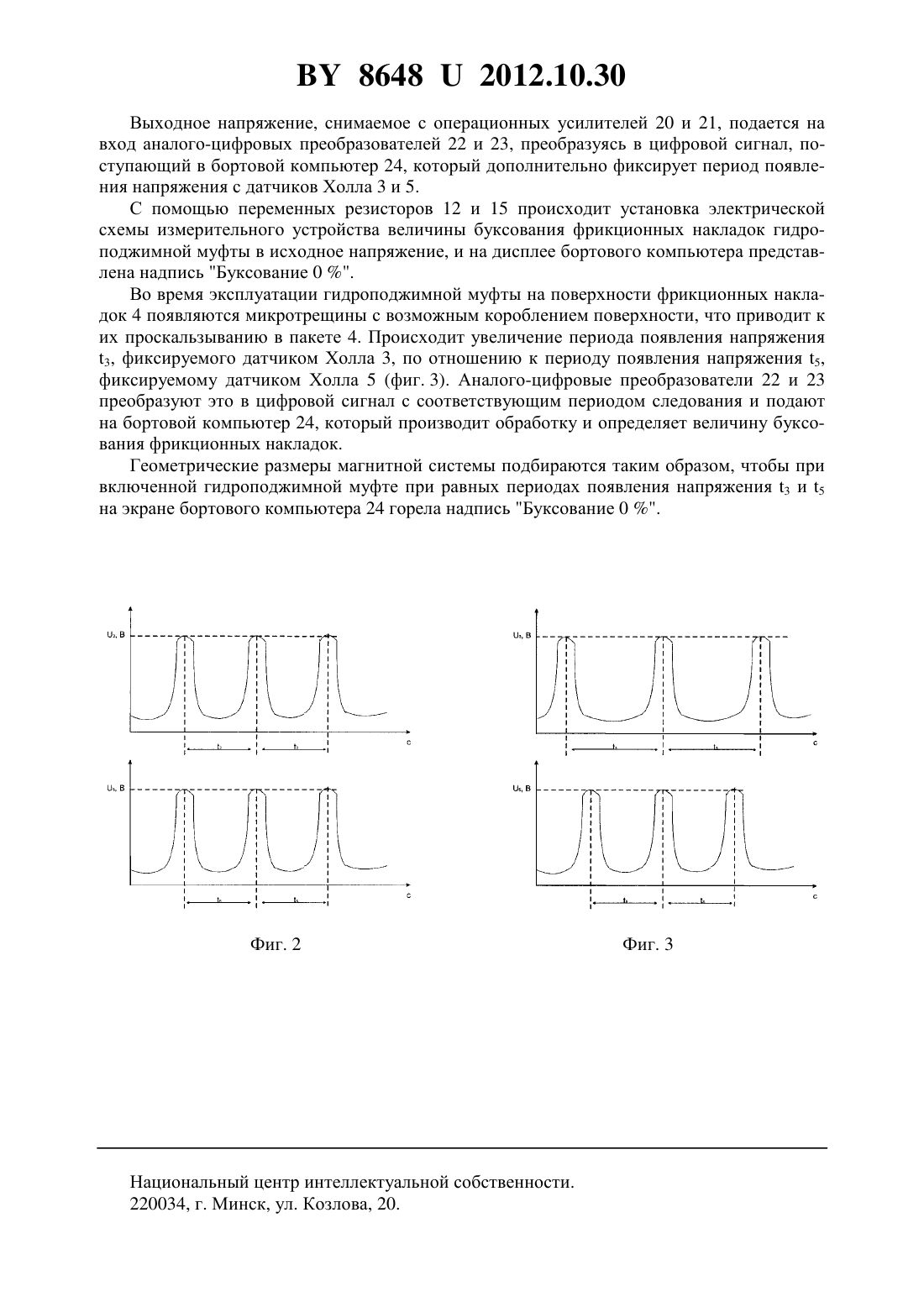

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО ВЕЛИЧИНЫ БУКСОВАНИЯ ФРИКЦИОННЫХ НАКЛАДОК ГИДРОПОДЖИМНОЙ МУФТЫ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Автор Понталев Олег Владимирович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Измерительное устройство величины буксования фрикционных накладок гидроподжимной муфты, состоящее из магнитной системы, состоящей из двух магнитов различной полярности, датчика Холла, переменного резистора, регулирующего питание датчика Холла, светодиода, фоторезистора, нагрузочного резистора, полевого транзистора, стабилитрона, операционного усилителя, аналого-цифрового преобразователя, отличающееся тем, что дополнительно содержит магнитную систему, состоящую из двух магнитов различной полярности, датчик Холла, переменный резистор, регулирующий питание датчика Холла, светодиод, фоторезистор, нагрузочный резистор, полевой транзистор, стабилитрон, операционный усилитель и аналого-цифровой преобразователь. Полезная модель относится к области машиностроения, в частности к системам контроля за рабочим состоянием узлов и механизмов. Известен электромагнитный датчик износа фрикционных накладок гидроподжимной муфты, состоящий из двух магнитов различной полярности, датчика Холла, резистора,регулирующего напряжение питания датчика Холла, светодиода, фоторезистора, полевого транзистора, двух нагрузочных резисторов, стабилитрона, операционного усилителя, соединенного через аналого-цифровой преобразователь с бортовым компьютером 1. Технической задачей полезной модели является расширение функциональных возможностей измерительного устройства при компьютерном диагностировании. Сущность полезной модели измерительного устройства величины буксования фрикционных накладок гидроподжимной муфты, состоящей из магнитной системы, состоящей из двух магнитов различной полярности, датчика Холла, переменного резистора, регулирующего питание датчика Холла, светодиода, фоторезистора, нагрузочного резистора, полевого транзистора, стабилитрона, операционного усилителя, аналого-цифрового преобразователя, заключается в том, что для решения вышеуказанной технической задачи электрическая схема дополнительно содержит магнитную систему, состоящую из двух магнитов различной полярности, датчик Холла, резистор, регулирующий напряжение питания датчика Холла, светодиод, фоторезистор, полевой транзистор, два нагрузочных резистора, стабилитрон и операционный усилитель, соединенный через аналого-цифровой преобразователь с бортовым компьютером. На фиг. 1 представлена схема измерительного устройства величины буксования фрикционных накладок гидроподжимной муфты. Схема измерительного устройства величины буксования фрикционных накладок гидроподжимной муфты состоит из двух магнитных систем 1 и 2, состоящих из четырех магнитов различной полярности, датчиков Холла 3 и 5, пакета фрикционных дисков 4,корпуса гидроподжимной муфты 6, поршня 7, переменных резисторов 12 и 15, регулирующих питание датчиков Холла, светодиодов 10 и 13, фоторезисторов 9 и 14, нагрузочных резисторов 11 и 16, полевых транзисторов 17 и 18, стабилитронов 8 и 19, операционных усилителей 20 и 21, аналого-цифровых преобразователей 22 и 23, бортового компьютера 24. Измерительное устройство величины буксования фрикционных накладок гидроподжимной муфты работает следующим образом. Магнитные системы, состоящие из двух магнитов различной полярности 1 и 2, образуют вокруг себя постоянное магнитное поле. При включении гидроподжимной муфты под действием давления поршень 7 сжимает пакет фрикционных дисков 4. В результате происходит вращение пакета фрикционных дисков 4 и прикрепленных к ним постоянных магнитов 1 и 2, что приводит к выработке датчиками Холла 3 и 5 падения потенциалов,равного 3 и 5, с периодом импульсов, равным соответственно 3 и 5. Падение потенциалов 3 и 5 преобразуется светодиодами 10 и 13 в оптическое излучение, падающее на фоторезисторы 9 и 14. При данных условиях период импульса напряжения 3, снимаемый с датчика Холла 3, является равным периоду импульса напряжения 5, снимаемому с датчика Холла 5 (фиг. 2). В данной схеме имеются два стабилизатора тока, которые содержат соответственно операционные усилители 20 и 21, работающие в режиме повторителя напряжения, стабилитроны 8 и 19, обеспечивающие опорные напряжение 32 и 52, полевые транзисторы 17 и 18, а также фоторезисторы 9 и 14. 2 86482012.10.30 Выходное напряжение, снимаемое с операционных усилителей 20 и 21, подается на вход аналого-цифровых преобразователей 22 и 23, преобразуясь в цифровой сигнал, поступающий в бортовой компьютер 24, который дополнительно фиксирует период появления напряжения с датчиков Холла 3 и 5. С помощью переменных резисторов 12 и 15 происходит установка электрической схемы измерительного устройства величины буксования фрикционных накладок гидроподжимной муфты в исходное напряжение, и на дисплее бортового компьютера представлена надпись Буксование 0 . Во время эксплуатации гидроподжимной муфты на поверхности фрикционных накладок 4 появляются микротрещины с возможным короблением поверхности, что приводит к их проскальзыванию в пакете 4. Происходит увеличение периода появления напряжения 3, фиксируемого датчиком Холла 3, по отношению к периоду появления напряжения 5,фиксируемому датчиком Холла 5 (фиг. 3). Аналого-цифровые преобразователи 22 и 23 преобразуют это в цифровой сигнал с соответствующим периодом следования и подают на бортовой компьютер 24, который производит обработку и определяет величину буксования фрикционных накладок. Геометрические размеры магнитной системы подбираются таким образом, чтобы при включенной гидроподжимной муфте при равных периодах появления напряжения 3 и 5 на экране бортового компьютера 24 горела надпись Буксование 0 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
