Установка автопередвижная для сбора и охлаждения молока на пастбищах

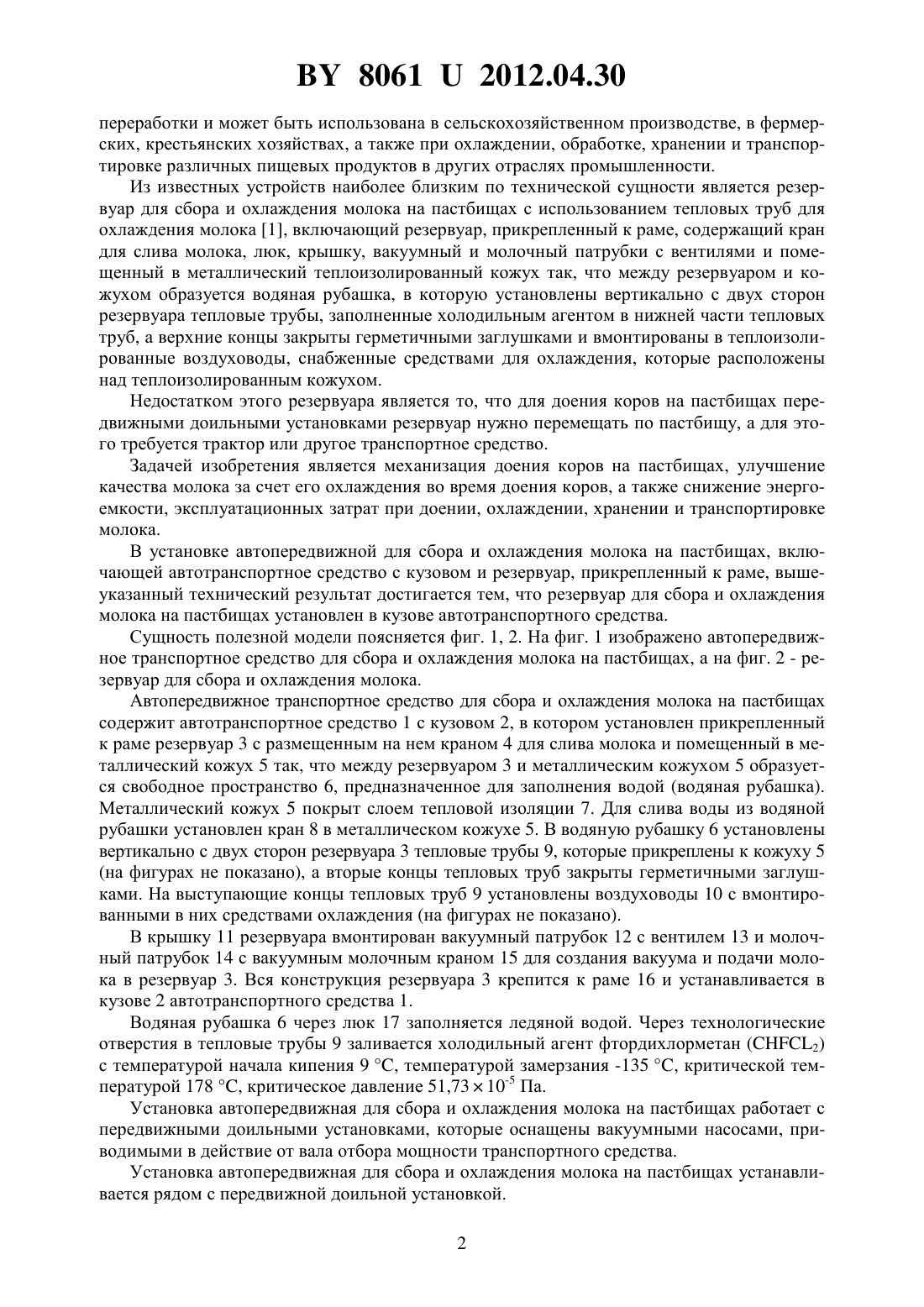

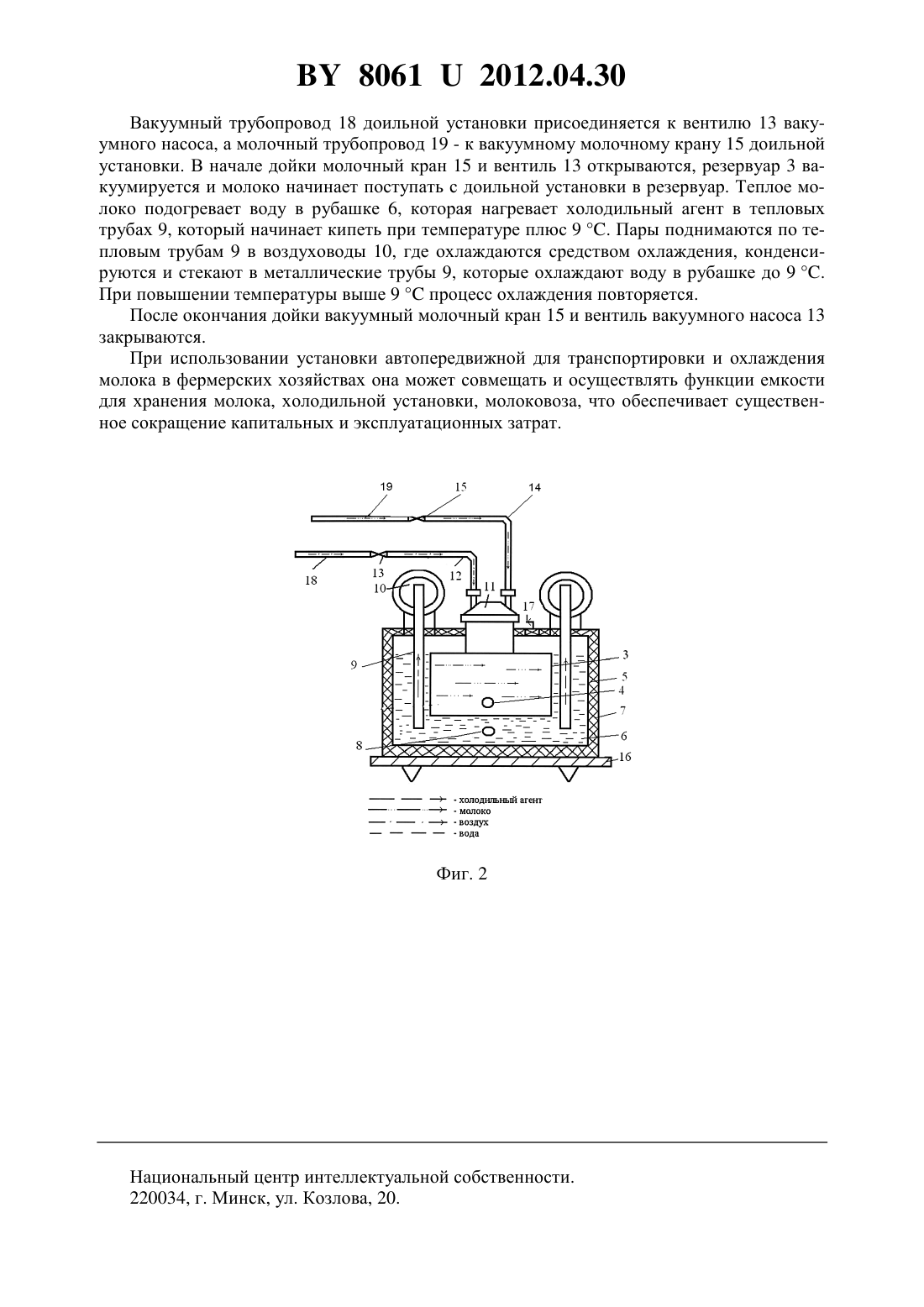

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА АВТОПЕРЕДВИЖНАЯ ДЛЯ СБОРА И ОХЛАЖДЕНИЯ МОЛОКА НА ПАСТБИЩАХ(71) Заявитель Учреждение образования Витебская ордена Знак почета государственная академия ветеринарной медицины(72) Автор Масько Иван Ефимович(73) Патентообладатель Учреждение образования Витебская ордена Знак почета государственная академия ветеринарной медицины(57) Установка автопередвижная для сбора и охлаждения молока на пастбищах, включающая резервуар, прикрепленный к раме, содержащий кран для слива молока, люк, крышку,вакуумный и молочный патрубки с вентилями и помещенный в металлический кожух так,что между резервуаром и кожухом образуется водяная рубашка, в которую установлены вертикально с двух сторон резервуара тепловые трубы, заполненные в нижней части холодильным агентом, а верхние концы закрыты герметичными заглушками и вмонтированы в теплоизолированные воздуховоды, снабженные средствами для охлаждения, которые расположены над теплоизолированным кожухом, отличающаяся тем, что содержит автотранспортное средство с кузовом, в котором установлен прикрепленный к раме резервуар.(56) 1. Патент на полезную модель 6546, МПК 01 9/04. Резервуар для сбора и охлаждения молока на пастбищах / И.Е.Масько, С.С.Брикет, И.Ф.Янкович заявитель и патентодержатель Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины . Фиг. 1 Полезная модель относится к устройствам для сбора и охлаждения молока при доении коров на пастбищах, хранении, транспортировке его на молокозаводы для дальнейшей 80612012.04.30 переработки и может быть использована в сельскохозяйственном производстве, в фермерских, крестьянских хозяйствах, а также при охлаждении, обработке, хранении и транспортировке различных пищевых продуктов в других отраслях промышленности. Из известных устройств наиболее близким по технической сущности является резервуар для сбора и охлаждения молока на пастбищах с использованием тепловых труб для охлаждения молока 1, включающий резервуар, прикрепленный к раме, содержащий кран для слива молока, люк, крышку, вакуумный и молочный патрубки с вентилями и помещенный в металлический теплоизолированный кожух так, что между резервуаром и кожухом образуется водяная рубашка, в которую установлены вертикально с двух сторон резервуара тепловые трубы, заполненные холодильным агентом в нижней части тепловых труб, а верхние концы закрыты герметичными заглушками и вмонтированы в теплоизолированные воздуховоды, снабженные средствами для охлаждения, которые расположены над теплоизолированным кожухом. Недостатком этого резервуара является то, что для доения коров на пастбищах передвижными доильными установками резервуар нужно перемещать по пастбищу, а для этого требуется трактор или другое транспортное средство. Задачей изобретения является механизация доения коров на пастбищах, улучшение качества молока за счет его охлаждения во время доения коров, а также снижение энергоемкости, эксплуатационных затрат при доении, охлаждении, хранении и транспортировке молока. В установке автопередвижной для сбора и охлаждения молока на пастбищах, включающей автотранспортное средство с кузовом и резервуар, прикрепленный к раме, вышеуказанный технический результат достигается тем, что резервуар для сбора и охлаждения молока на пастбищах установлен в кузове автотранспортного средства. Сущность полезной модели поясняется фиг. 1, 2. На фиг. 1 изображено автопередвижное транспортное средство для сбора и охлаждения молока на пастбищах, а на фиг. 2 - резервуар для сбора и охлаждения молока. Автопередвижное транспортное средство для сбора и охлаждения молока на пастбищах содержит автотранспортное средство 1 с кузовом 2, в котором установлен прикрепленный к раме резервуар 3 с размещенным на нем краном 4 для слива молока и помещенный в металлический кожух 5 так, что между резервуаром 3 и металлическим кожухом 5 образуется свободное пространство 6, предназначенное для заполнения водой (водяная рубашка). Металлический кожух 5 покрыт слоем тепловой изоляции 7. Для слива воды из водяной рубашки установлен кран 8 в металлическом кожухе 5. В водяную рубашку 6 установлены вертикально с двух сторон резервуара 3 тепловые трубы 9, которые прикреплены к кожуху 5(на фигурах не показано), а вторые концы тепловых труб закрыты герметичными заглушками. На выступающие концы тепловых труб 9 установлены воздуховоды 10 с вмонтированными в них средствами охлаждения (на фигурах не показано). В крышку 11 резервуара вмонтирован вакуумный патрубок 12 с вентилем 13 и молочный патрубок 14 с вакуумным молочным краном 15 для создания вакуума и подачи молока в резервуар 3. Вся конструкция резервуара 3 крепится к раме 16 и устанавливается в кузове 2 автотранспортного средства 1. Водяная рубашка 6 через люк 17 заполняется ледяной водой. Через технологические отверстия в тепловые трубы 9 заливается холодильный агент фтордихлорметан (2) с температурой начала кипения 9 , температурой замерзания -135 , критической температурой 178 , критическое давление 51,7310-5 Па. Установка автопередвижная для сбора и охлаждения молока на пастбищах работает с передвижными доильными установками, которые оснащены вакуумными насосами, приводимыми в действие от вала отбора мощности транспортного средства. Установка автопередвижная для сбора и охлаждения молока на пастбищах устанавливается рядом с передвижной доильной установкой. 2 80612012.04.30 Вакуумный трубопровод 18 доильной установки присоединяется к вентилю 13 вакуумного насоса, а молочный трубопровод 19 - к вакуумному молочному крану 15 доильной установки. В начале дойки молочный кран 15 и вентиль 13 открываются, резервуар 3 вакуумируется и молоко начинает поступать с доильной установки в резервуар. Теплое молоко подогревает воду в рубашке 6, которая нагревает холодильный агент в тепловых трубах 9, который начинает кипеть при температуре плюс 9 . Пары поднимаются по тепловым трубам 9 в воздуховоды 10, где охлаждаются средством охлаждения, конденсируются и стекают в металлические трубы 9, которые охлаждают воду в рубашке до 9 . При повышении температуры выше 9 процесс охлаждения повторяется. После окончания дойки вакуумный молочный кран 15 и вентиль вакуумного насоса 13 закрываются. При использовании установки автопередвижной для транспортировки и охлаждения молока в фермерских хозяйствах она может совмещать и осуществлять функции емкости для хранения молока, холодильной установки, молоковоза, что обеспечивает существенное сокращение капитальных и эксплуатационных затрат. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
