Резервуар для сбора и охлаждения молока на пастбищах

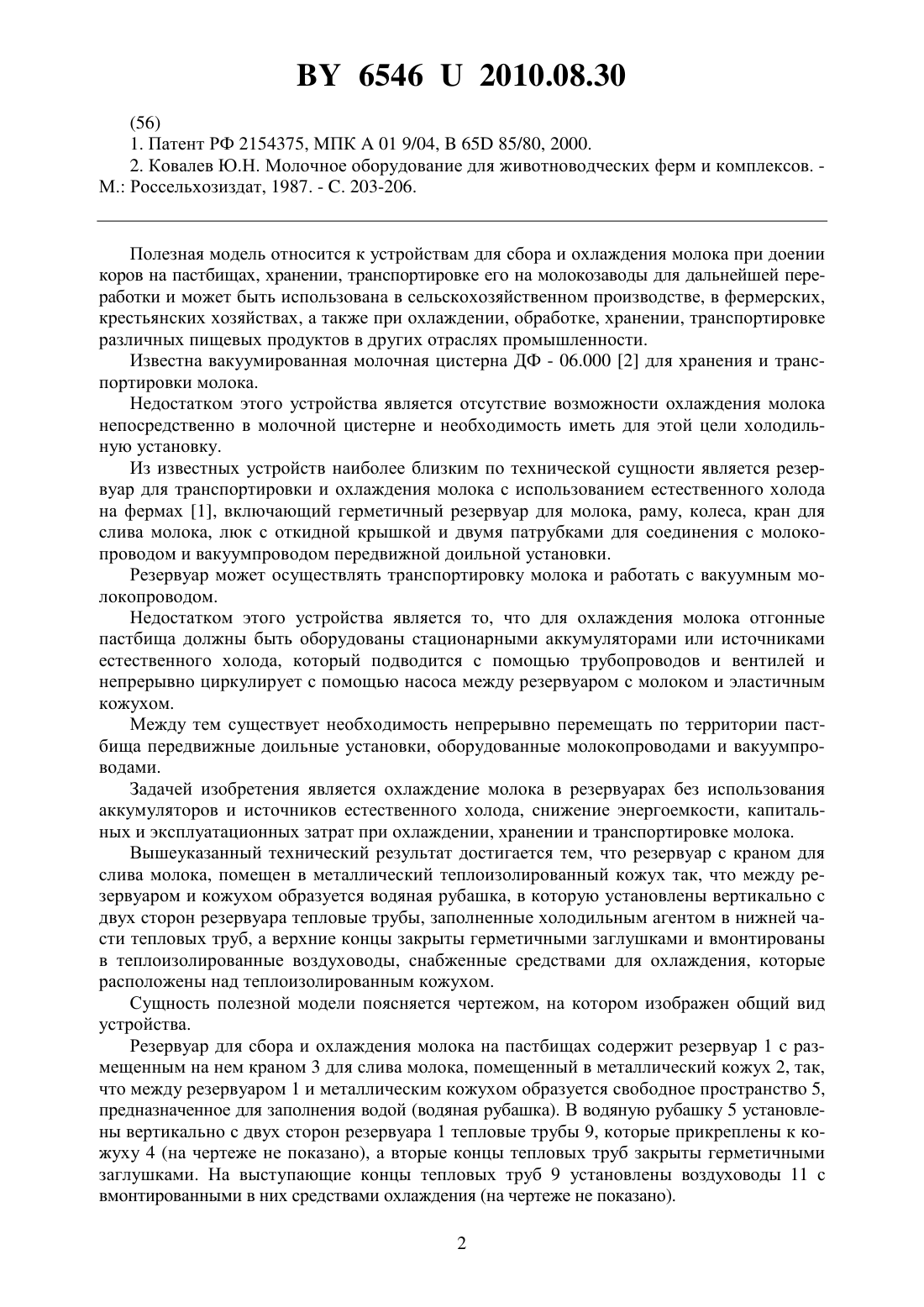

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЗЕРВУАР ДЛЯ СБОРА И ОХЛАЖДЕНИЯ МОЛОКА НА ПАСТБИЩАХ(71) Заявитель Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(72) Авторы Масько Иван Ефимович Брикет Семен Семенович Янкович Иосиф Францевич(73) Патентообладатель Учреждение образования Витебская ордена Знак Почета государственная академия ветеринарной медицины(57) Резервуар для сбора и охлаждения молока на пастбищах, содержащий резервуар, раму, кран для слива молока, люк, крышку, вакуумный и молочный патрубки с вентилями,отличающийся тем, что резервуар с краном для слива молока помещен в металлический теплоизолированный кожух так, что между резервуаром и кожухом образуется водяная рубашка, в которую установлены вертикально с двух сторон резервуара тепловые трубы,заполненные в нижней части холодильным агентом, а верхние концы закрыты герметичными заглушками и вмонтированы в теплоизолированные воздуховоды, снабженные средствами для охлаждения, которые расположены над теплоизолированным кожухом.(56) 1. Патент РФ 2154375, МПК 01 9/04,65 85/80, 2000. 2. Ковалев Ю.Н. Молочное оборудование для животноводческих ферм и комплексов. М. Россельхозиздат, 1987. - . 203-206. Полезная модель относится к устройствам для сбора и охлаждения молока при доении коров на пастбищах, хранении, транспортировке его на молокозаводы для дальнейшей переработки и может быть использована в сельскохозяйственном производстве, в фермерских,крестьянских хозяйствах, а также при охлаждении, обработке, хранении, транспортировке различных пищевых продуктов в других отраслях промышленности. Известна вакуумированная молочная цистерна ДФ - 06.000 2 для хранения и транспортировки молока. Недостатком этого устройства является отсутствие возможности охлаждения молока непосредственно в молочной цистерне и необходимость иметь для этой цели холодильную установку. Из известных устройств наиболее близким по технической сущности является резервуар для транспортировки и охлаждения молока с использованием естественного холода на фермах 1, включающий герметичный резервуар для молока, раму, колеса, кран для слива молока, люк с откидной крышкой и двумя патрубками для соединения с молокопроводом и вакуумпроводом передвижной доильной установки. Резервуар может осуществлять транспортировку молока и работать с вакуумным молокопроводом. Недостатком этого устройства является то, что для охлаждения молока отгонные пастбища должны быть оборудованы стационарными аккумуляторами или источниками естественного холода, который подводится с помощью трубопроводов и вентилей и непрерывно циркулирует с помощью насоса между резервуаром с молоком и эластичным кожухом. Между тем существует необходимость непрерывно перемещать по территории пастбища передвижные доильные установки, оборудованные молокопроводами и вакуумпроводами. Задачей изобретения является охлаждение молока в резервуарах без использования аккумуляторов и источников естественного холода, снижение энергоемкости, капитальных и эксплуатационных затрат при охлаждении, хранении и транспортировке молока. Вышеуказанный технический результат достигается тем, что резервуар с краном для слива молока, помещен в металлический теплоизолированный кожух так, что между резервуаром и кожухом образуется водяная рубашка, в которую установлены вертикально с двух сторон резервуара тепловые трубы, заполненные холодильным агентом в нижней части тепловых труб, а верхние концы закрыты герметичными заглушками и вмонтированы в теплоизолированные воздуховоды, снабженные средствами для охлаждения, которые расположены над теплоизолированным кожухом. Сущность полезной модели поясняется чертежом, на котором изображен общий вид устройства. Резервуар для сбора и охлаждения молока на пастбищах содержит резервуар 1 с размещенным на нем краном 3 для слива молока, помещенный в металлический кожух 2, так,что между резервуаром 1 и металлическим кожухом образуется свободное пространство 5,предназначенное для заполнения водой (водяная рубашка). В водяную рубашку 5 установлены вертикально с двух сторон резервуара 1 тепловые трубы 9, которые прикреплены к кожуху 4 (на чертеже не показано), а вторые концы тепловых труб закрыты герметичными заглушками. На выступающие концы тепловых труб 9 установлены воздуховоды 11 с вмонтированными в них средствами охлаждения (на чертеже не показано). 2 65462010.08.30 В крышку резервуара 10 вмонтирован вакуумный патрубок 15 с вентилем 16 и молочный патрубок 13 с вакуумным молочным краном 14 для создания вакуума и подачи молока в резервуар 1. Вся конструкция крепится к раме 6 и устанавливается в кузове транспортного средства. Водяная рубашка 5 через люк 12 заполняется ледяной водой. Через технологические отверстия в тепловые трубы 9 заливается холодильный агент фтордихлорметан (2) с температурой начала кипения 9 С, температурой замерзания -135 С, критической температурой 178 С, критическое давление 51,7310-5 Па. Резервуар для сбора и охлаждения молока на пастбищах работает с передвижными доильными установками, которые оснащены вакуумными насосами, приводимыми в действие от вала отбора мощности транспортного средства. Транспортное средство устанавливается рядом с передвижной доильной установкой. Вакуумный патрубок 15 резервуара для молока присоединяется к вентилю 16 вакуумного насоса, а молочный патрубок 13 к вакуумному молочному крану 14 доильной установки. В начале дойки молочный кран 14 и вентиль 16 открываются, резервуар 1 вакуумируется и молоко начинает поступать с доильной установки в резервуар 1. Теплое молокоподогревает воду в рубашке 5, которая нагревает холодильный агент в тепловых трубах 9, который начинает кипеть при температуре плюс 9 С. Пары поднимаются по тепловым трубам 9 в воздуховоды 11, где охлаждаются средством охлаждения, конденсируются и стекают в металлические трубы 9, которые охлаждают воду в рубашке до 9 С. При повышении температуры выше 19 С процесс охлаждения повторяется. После окончания дойки вакуумный молочный кран 14 и вентиль вакуумного насоса 16 закрываются. В резервуаре может охлаждаться любая жидкость в течение круглого года. При использовании резервуара для транспортировки и охлаждения молока в фермерских хозяйствах, он может совмещать и осуществлять функции емкости для хранения молока,холодильной установки, молоковоза, что обеспечивает существенное сокращение капитальных, эксплуатационных затрат. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
