Емкостной зонд прибора оперативного контроля огнезащищенности древесины

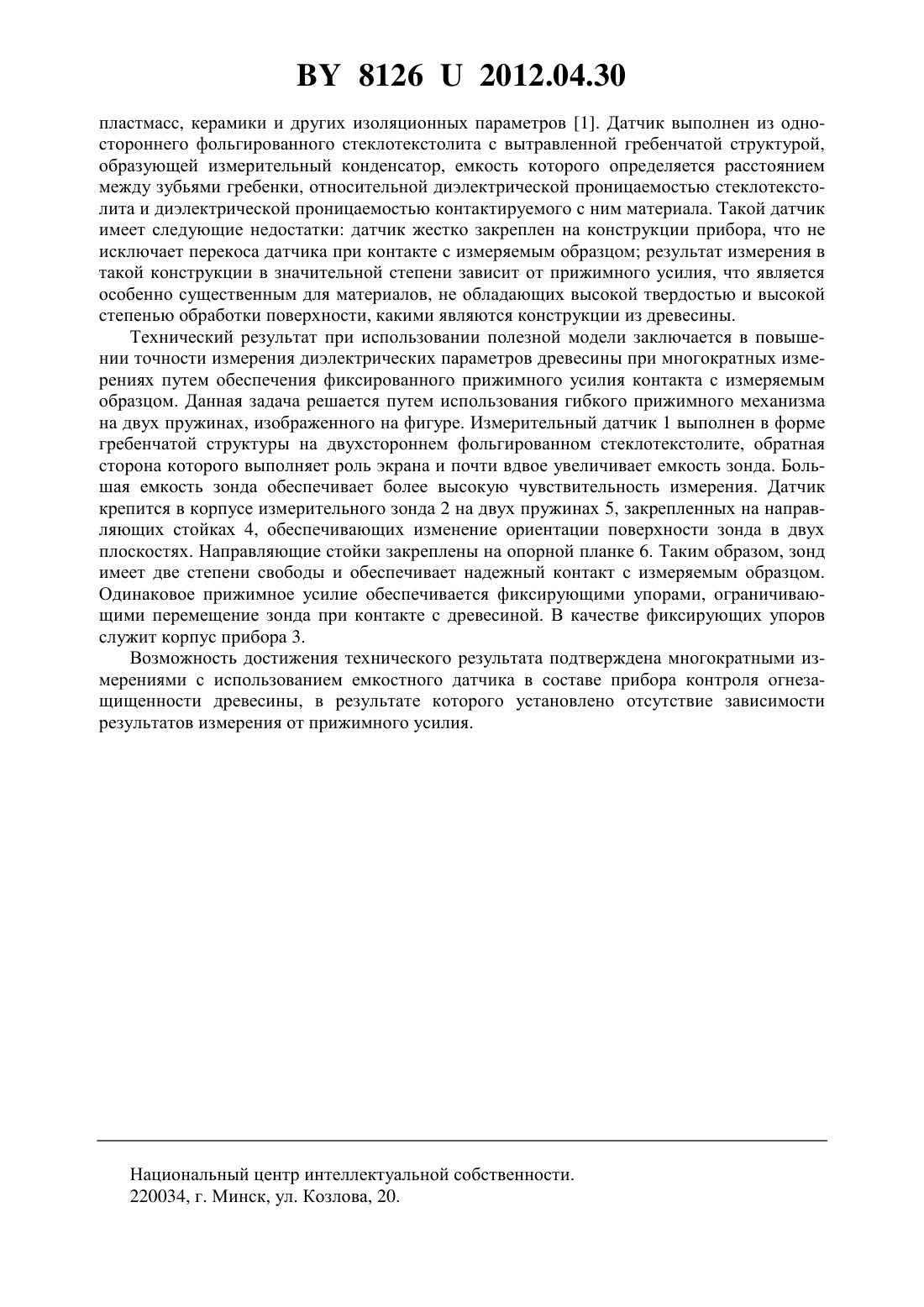

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЕМКОСТНОЙ ЗОНД ПРИБОРА ОПЕРАТИВНОГО КОНТРОЛЯ ОГНЕЗАЩИЩЕННОСТИ ДРЕВЕСИНЫ(71) Заявитель Учреждение Научноисследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Филиппович Геннадий Александрович Яцукович Александр Геннадьевич Денисевич Александр Петрович Филиппович Андрей Геннадьевич Арестович Дмитрий Николаевич(73) Патентообладатель Учреждение Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(57) Емкостной зонд прибора оперативного контроля огнезащищенности древесины, отличающийся тем, что для обеспечения плотного контакта зонда с измеряемым объектом предусмотрен прижимной механизм на двух пружинах одинаковая прижимная сила при многократных контактах с поверхностью древесины обеспечивается фиксирующими упорами.(56) 1. Компаненко Л. Прибор для определения диэлектрической проницаемости материалов // Радио. - 2008. -9. - С. 17-18. Полезная модель относится к области спасательной службы и предназначена для использования в качестве дискриминатора в приборе оперативного контроля огнезащищенности древесины. Наиболее близким по технической сущности (прототипом) является емкостной датчик, предназначенный для измерения относительной диэлектрической проницаемости 81262012.04.30 пластмасс, керамики и других изоляционных параметров 1. Датчик выполнен из одностороннего фольгированного стеклотекстолита с вытравленной гребенчатой структурой,образующей измерительный конденсатор, емкость которого определяется расстоянием между зубьями гребенки, относительной диэлектрической проницаемостью стеклотекстолита и диэлектрической проницаемостью контактируемого с ним материала. Такой датчик имеет следующие недостатки датчик жестко закреплен на конструкции прибора, что не исключает перекоса датчика при контакте с измеряемым образцом результат измерения в такой конструкции в значительной степени зависит от прижимного усилия, что является особенно существенным для материалов, не обладающих высокой твердостью и высокой степенью обработки поверхности, какими являются конструкции из древесины. Технический результат при использовании полезной модели заключается в повышении точности измерения диэлектрических параметров древесины при многократных измерениях путем обеспечения фиксированного прижимного усилия контакта с измеряемым образцом. Данная задача решается путем использования гибкого прижимного механизма на двух пружинах, изображенного на фигуре. Измерительный датчик 1 выполнен в форме гребенчатой структуры на двухстороннем фольгированном стеклотекстолите, обратная сторона которого выполняет роль экрана и почти вдвое увеличивает емкость зонда. Большая емкость зонда обеспечивает более высокую чувствительность измерения. Датчик крепится в корпусе измерительного зонда 2 на двух пружинах 5, закрепленных на направляющих стойках 4, обеспечивающих изменение ориентации поверхности зонда в двух плоскостях. Направляющие стойки закреплены на опорной планке 6. Таким образом, зонд имеет две степени свободы и обеспечивает надежный контакт с измеряемым образцом. Одинаковое прижимное усилие обеспечивается фиксирующими упорами, ограничивающими перемещение зонда при контакте с древесиной. В качестве фиксирующих упоров служит корпус прибора 3. Возможность достижения технического результата подтверждена многократными измерениями с использованием емкостного датчика в составе прибора контроля огнезащищенности древесины, в результате которого установлено отсутствие зависимости результатов измерения от прижимного усилия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
