Нож роторной косилки

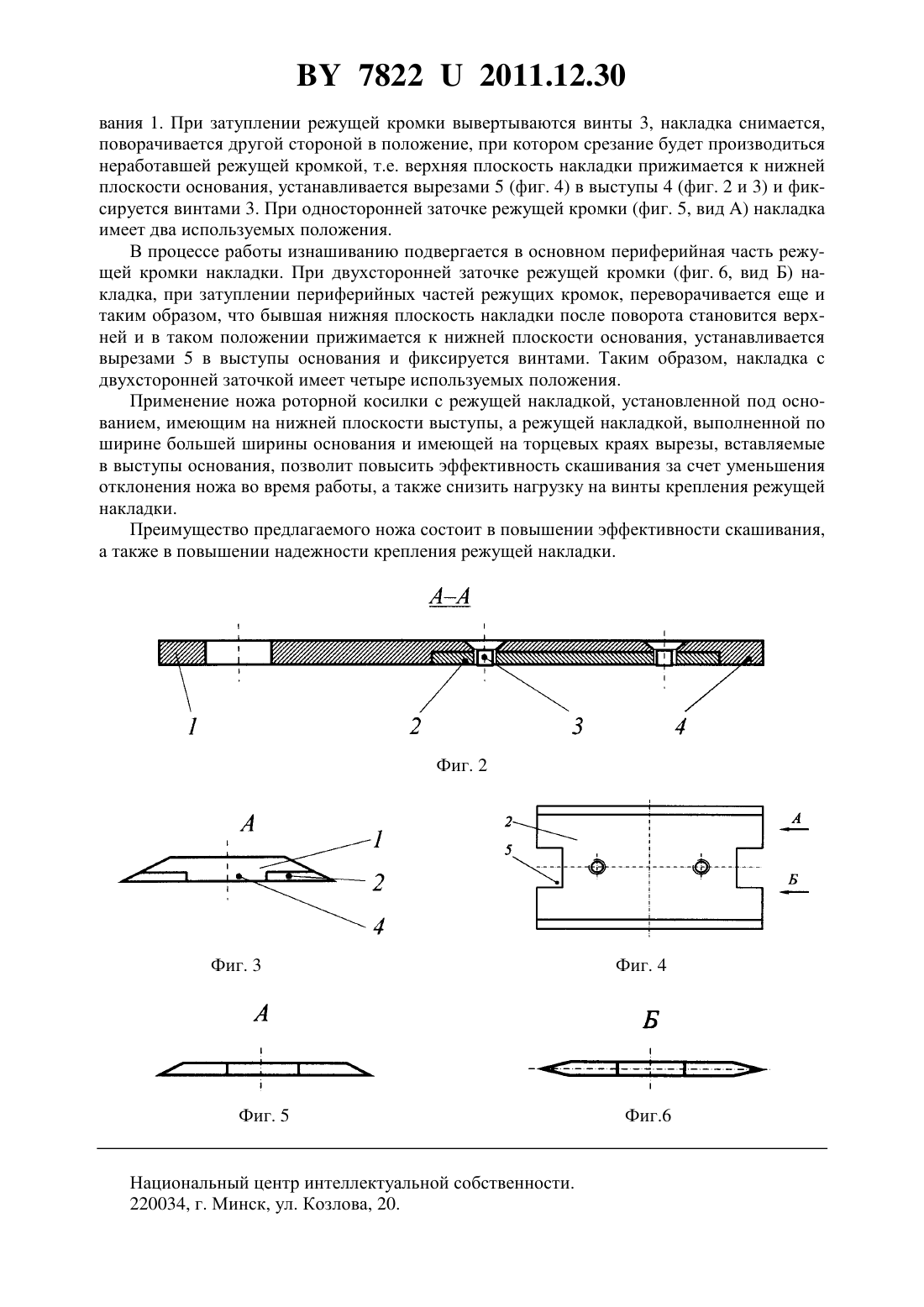

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Рубец Сергей Григорьевич Борисов Андрей Леонидович Мажугин Иван Евгеньевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Нож роторной косилки, выполненный в виде сборной конструкции, включающей в себя прямоугольное основание с прикрепленной к нему режущей накладкой, при этом накладка выполнена с заточкой по двум сторонам и прикреплена к основанию с возможностью поворота при замене режущей кромки, отличающийся тем, что режущая накладка установлена под основанием, имеющим на нижней плоскости выступы, выполнена по ширине большей ширины основания и имеет на торцевых краях вырезы, вставляемые в выступы основания.(56) 1. Косилки ротационные навесные ЖТТ-2,1/2,4 . Руководство по эксплуатации и каталог запасных частей Электронный ресурс - 2006 - Режим доступа//////./. Дата доступа 08.11.2010. 2. Корнилович Р.А. Совершенствование режущего аппарата ротационной косилки дис канд. техн. наук. - М., 2007. - С. 43-44. 78222011.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к режущим элементам роторных косилок, используемых для скашивания различных трав,мелкого кустарника и бурьяна. Известен нож роторной косилки 1, представляющий собой вытянутую стальную пластину с отверстием для болта на одном из ее концов и имеющий заостренные боковые режущие кромки, шарнирно крепящийся к ротору, при вращении которого во время работы косилки под действием центробежных сил самоустанавливается в рабочее положение и производит срезание растительности. Недостатком ножа такой конструкции является достаточно быстрое изнашивание режущих кромок, требующее перестановки, затачивания или замены ножей. Наиболее близким по технической сущности к заявленному ножу является выбранный в качестве прототипа прямоугольный пластинчатый нож 2, выполненный в виде сборной конструкции, включающей в себя прямоугольное основание с закрепленными на его обеих боковых сторонах режущими накладками, при этом каждая накладка выполнена с заточкой по двум сторонам и установлена на основании с возможностью поворота при замене режущей кромки. Недостатком ножа такой конструкции является то, что при скашивании растительности существенно выступающее вниз по отношению к режущей кромке основание сталкивается со стерней, приводя к отклонению ножа от радиального положения и снижая тем самым эффективность скашивания, кроме того, при столкновении ножа с грубыми стеблями растений или возможными посторонними предметами на режущую кромку действует боковое усилие, воспринимаемое элементами крепления (штифтами и заклепками) и разрушающее их, что снижает надежность конструкции. Задачей полезной модели является повышение эффективности скашивания за счет уменьшения отклонения ножа во время работы, а также повышение надежности крепления режущей накладки путем изменения формы накладки и основания. Решение поставленной задачи обеспечивается тем, что, в отличие от прототипа, режущая накладка установлена под основанием, основание имеет на нижней плоскости выступы, а режущая накладка выполнена по ширине большей ширины основания и имеет на торцевых краях вырезы, вставляемые в выступы основания. На фиг. 1 изображен нож, вид сверху на фиг. 2 - продольный разрез ножа - на фиг. 3 - видсбоку на фиг. 4 - режущая накладка на фиг. 5 - вариант ее сечения при односторонней заточке (вид ) и на фиг. 6 - вариант ее сечения при двухсторонней заточке(вид Б). Нож выполнен в виде сборной конструкции, включающей в себя прямоугольное основание 1 и режущую накладку 2, выполненную с заточкой по двум боковым сторонам и имеющую ширину большую ширины основания и прикрепленную винтами 3 к нижней его плоскости. На нижней плоскости основания имеются выступы 4, а в торцевых краях режущей накладки - вырезы 5, в которые входят выступы 4 основания. Нож роторной косилки, так же как и прототип, выполнен в виде сборной конструкции,включающей в себя прямоугольное основание с прикрепленной к нему режущей накладкой, при этом накладка выполнена с заточкой по двум сторонам и прикреплена к основанию с возможностью поворота при замене режущей кромки, но отличается тем, что режущая накладка установлена под основанием, имеющим на нижней плоскости выступы,выполнена по ширине большей ширины основания и имеет на торцевых краях вырезы,вставляемые в выступы основания. Нож работает следующим образом. Прикрепленный к ротору и вращающийся вместе с ним нож, встречая растительность,срубает ее режущей кромкой накладки 2 (фиг. 1). Нижняя поверхность ножа при этом не сталкивается со стерней, что не приводит к чрезмерному отклонению ножа. Боковое усилие,действующее при срубании растительности на накладку, воспринимается выступами 4 осно 2 78222011.12.30 вания 1. При затуплении режущей кромки вывертываются винты 3, накладка снимается,поворачивается другой стороной в положение, при котором срезание будет производиться неработавшей режущей кромкой, т.е. верхняя плоскость накладки прижимается к нижней плоскости основания, устанавливается вырезами 5 (фиг. 4) в выступы 4 (фиг. 2 и 3) и фиксируется винтами 3. При односторонней заточке режущей кромки (фиг. 5, вид ) накладка имеет два используемых положения. В процессе работы изнашиванию подвергается в основном периферийная часть режущей кромки накладки. При двухсторонней заточке режущей кромки (фиг. 6, вид Б) накладка, при затуплении периферийных частей режущих кромок, переворачивается еще и таким образом, что бывшая нижняя плоскость накладки после поворота становится верхней и в таком положении прижимается к нижней плоскости основания, устанавливается вырезами 5 в выступы основания и фиксируется винтами. Таким образом, накладка с двухсторонней заточкой имеет четыре используемых положения. Применение ножа роторной косилки с режущей накладкой, установленной под основанием, имеющим на нижней плоскости выступы, а режущей накладкой, выполненной по ширине большей ширины основания и имеющей на торцевых краях вырезы, вставляемые в выступы основания, позволит повысить эффективность скашивания за счет уменьшения отклонения ножа во время работы, а также снизить нагрузку на винты крепления режущей накладки. Преимущество предлагаемого ножа состоит в повышении эффективности скашивания,а также в повышении надежности крепления режущей накладки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
