Жесткая панель бронежилета

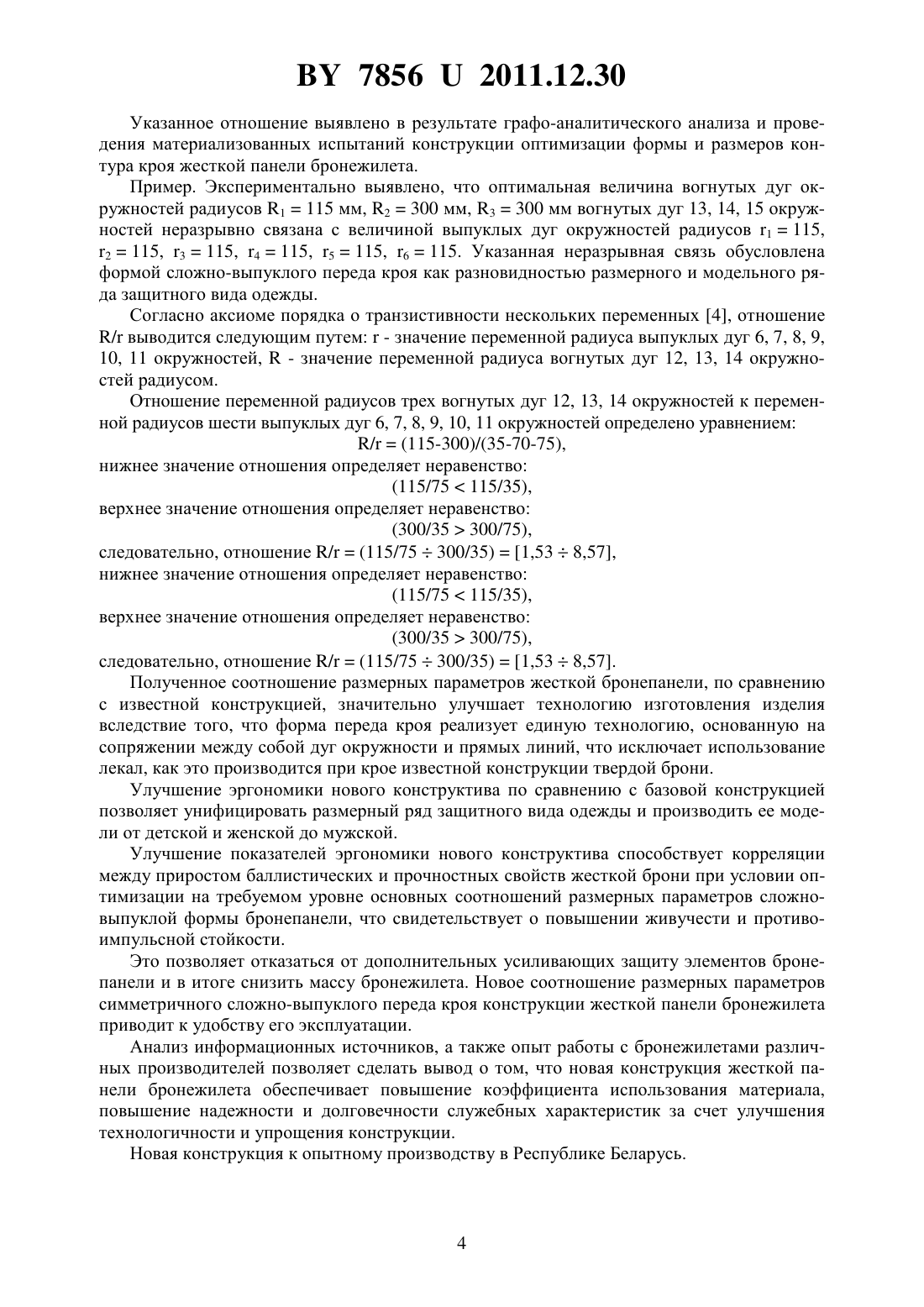

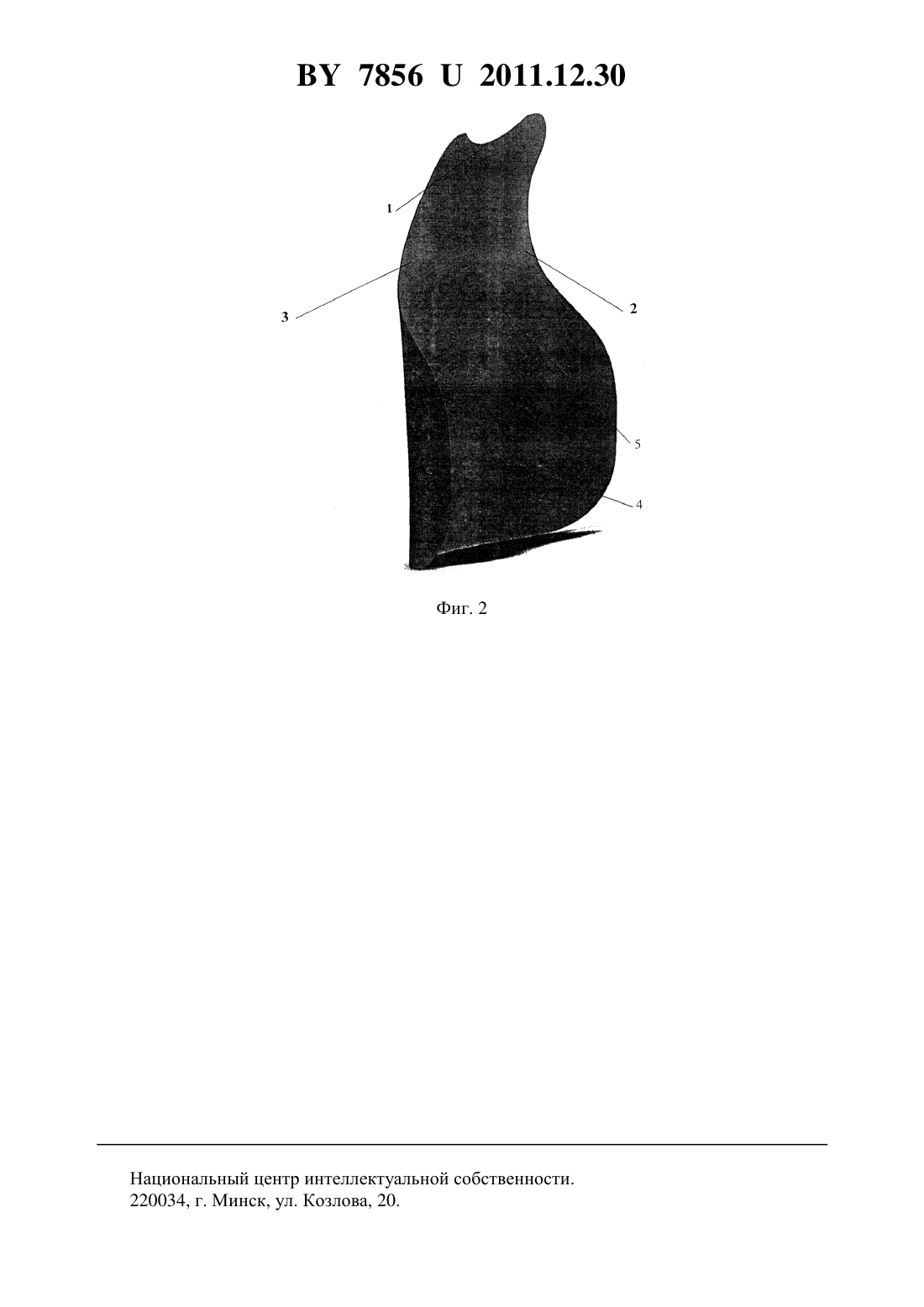

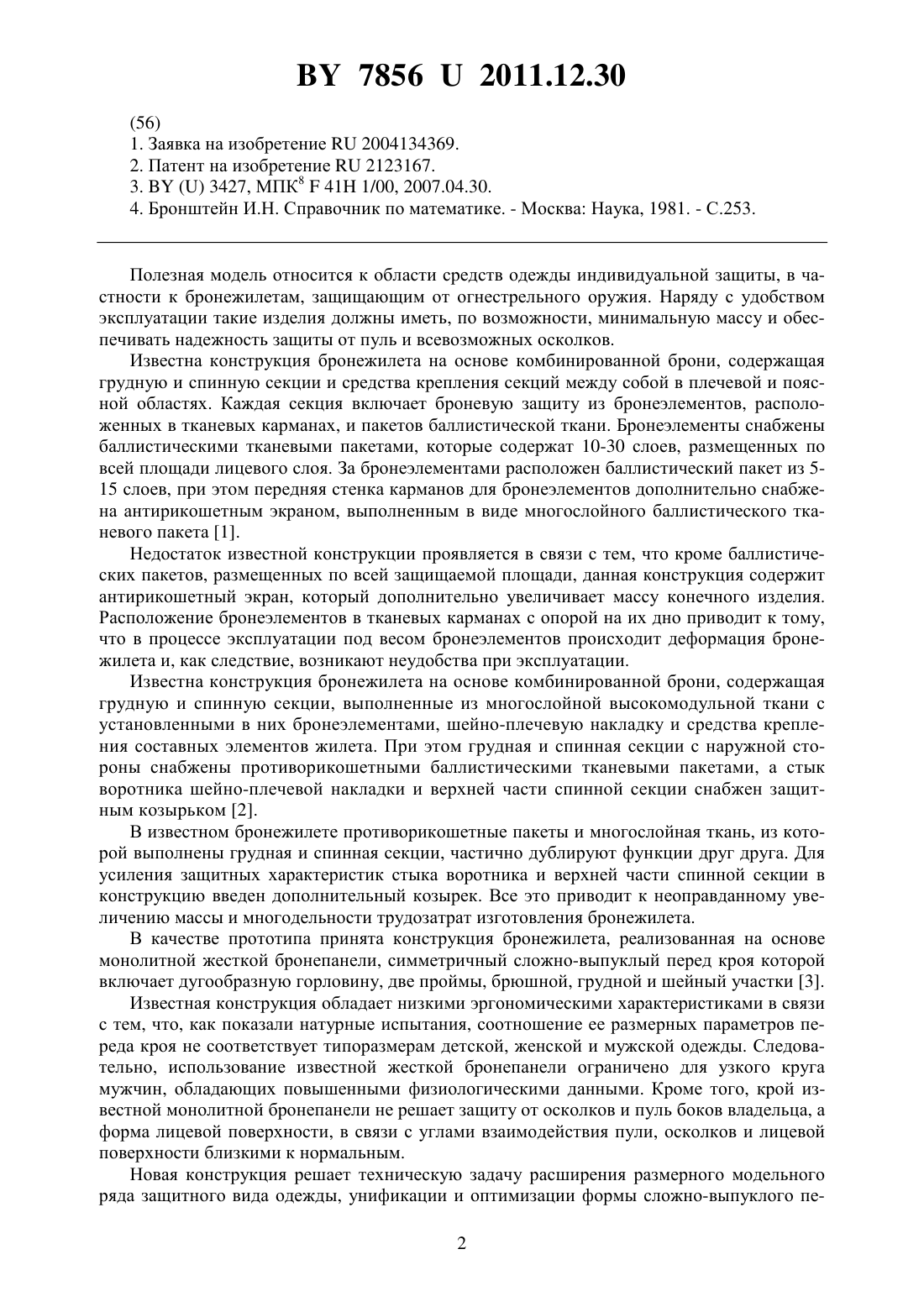

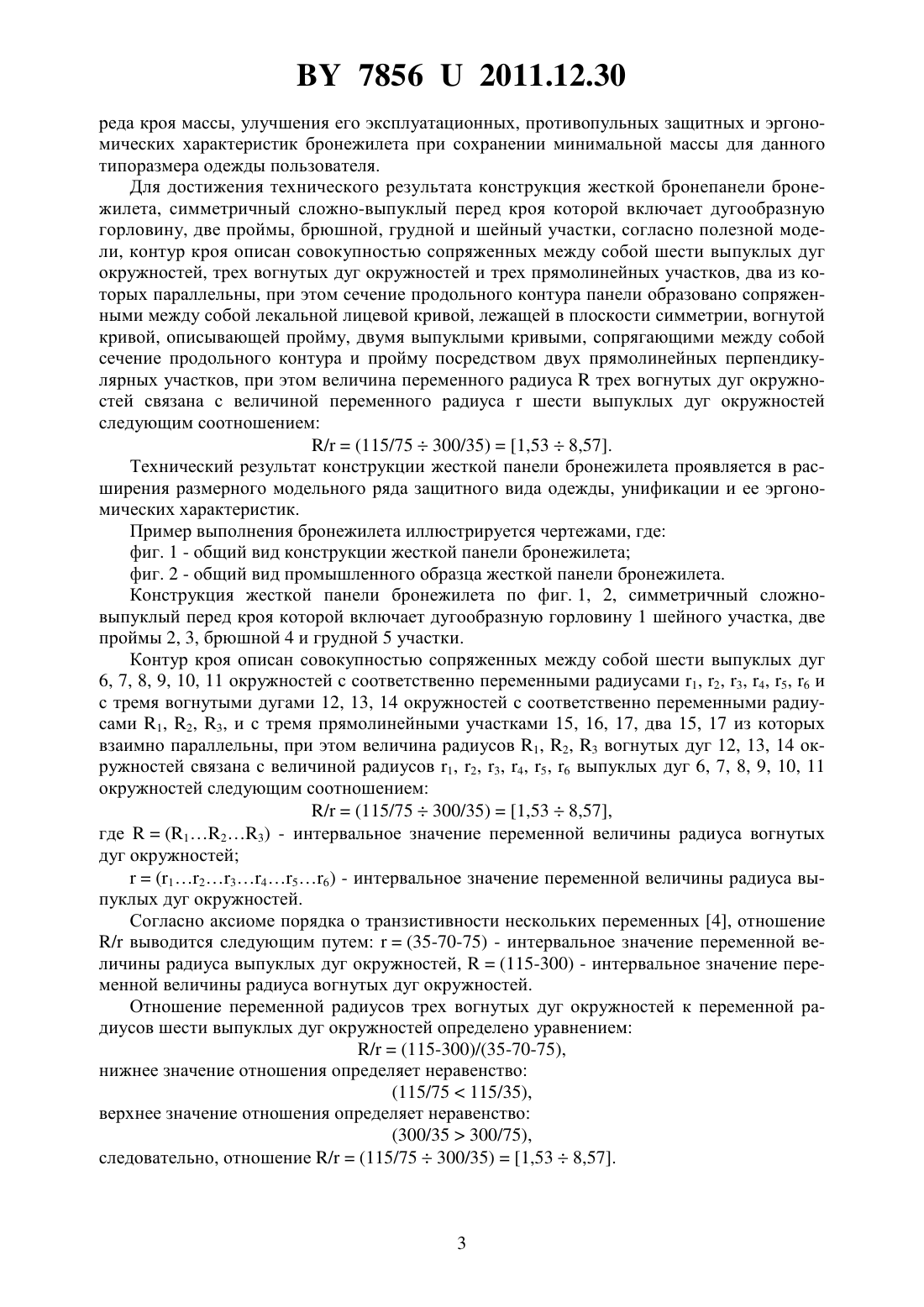

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Данильчик Игорь Константинович Дик Виктор Николаевич Шинкаренко Андрей Анатольевич Орешкин Максим Сергеевич(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Жесткая панель бронежилета, симметричный сложно-выпуклый перед кроя которой включает дугообразную горловину, две проймы, брюшной, грудной и шейный участки,отличающаяся тем, что контур кроя описан совокупностью сопряженных между собой шести выпуклых дуг окружностей, трех вогнутых дуг окружностей и трех прямолинейных участков, два из которых параллельны, при этом сечение продольного контура панели образовано сопряженными между собой лекальной лицевой кривой, лежащей в плоскости симметрии, вогнутой кривой, описывающей пройму, двумя выпуклыми кривыми, сопрягающими между собой сечение продольного контура и пройму посредством двух прямолинейных перпендикулярных участков, при этом величина переменной радиусавогнутых дуг окружностей связана с величиной переменной радиусавыпуклых дуг окружностей следующим соотношением(56) 1. Заявка на изобретение 2004134369. 2. Патент на изобретение 2123167. 3.3427, МПК 841 1/00, 2007.04.30. 4. Бронштейн И.Н. Справочник по математике. - Москва Наука, 1981. - С.253. Полезная модель относится к области средств одежды индивидуальной защиты, в частности к бронежилетам, защищающим от огнестрельного оружия. Наряду с удобством эксплуатации такие изделия должны иметь, по возможности, минимальную массу и обеспечивать надежность защиты от пуль и всевозможных осколков. Известна конструкция бронежилета на основе комбинированной брони, содержащая грудную и спинную секции и средства крепления секций между собой в плечевой и поясной областях. Каждая секция включает броневую защиту из бронеэлементов, расположенных в тканевых карманах, и пакетов баллистической ткани. Бронеэлементы снабжены баллистическими тканевыми пакетами, которые содержат 10-30 слоев, размещенных по всей площади лицевого слоя. За бронеэлементами расположен баллистический пакет из 515 слоев, при этом передняя стенка карманов для бронеэлементов дополнительно снабжена антирикошетным экраном, выполненным в виде многослойного баллистического тканевого пакета 1. Недостаток известной конструкции проявляется в связи с тем, что кроме баллистических пакетов, размещенных по всей защищаемой площади, данная конструкция содержит антирикошетный экран, который дополнительно увеличивает массу конечного изделия. Расположение бронеэлементов в тканевых карманах с опорой на их дно приводит к тому,что в процессе эксплуатации под весом бронеэлементов происходит деформация бронежилета и, как следствие, возникают неудобства при эксплуатации. Известна конструкция бронежилета на основе комбинированной брони, содержащая грудную и спинную секции, выполненные из многослойной высокомодульной ткани с установленными в них бронеэлементами, шейно-плечевую накладку и средства крепления составных элементов жилета. При этом грудная и спинная секции с наружной стороны снабжены противорикошетными баллистическими тканевыми пакетами, а стык воротника шейно-плечевой накладки и верхней части спинной секции снабжен защитным козырьком 2. В известном бронежилете противорикошетные пакеты и многослойная ткань, из которой выполнены грудная и спинная секции, частично дублируют функции друг друга. Для усиления защитных характеристик стыка воротника и верхней части спинной секции в конструкцию введен дополнительный козырек. Все это приводит к неоправданному увеличению массы и многодельности трудозатрат изготовления бронежилета. В качестве прототипа принята конструкция бронежилета, реализованная на основе монолитной жесткой бронепанели, симметричный сложно-выпуклый перед кроя которой включает дугообразную горловину, две проймы, брюшной, грудной и шейный участки 3. Известная конструкция обладает низкими эргономическими характеристиками в связи с тем, что, как показали натурные испытания, соотношение ее размерных параметров переда кроя не соответствует типоразмерам детской, женской и мужской одежды. Следовательно, использование известной жесткой бронепанели ограничено для узкого круга мужчин, обладающих повышенными физиологическими данными. Кроме того, крой известной монолитной бронепанели не решает защиту от осколков и пуль боков владельца, а форма лицевой поверхности, в связи с углами взаимодействия пули, осколков и лицевой поверхности близкими к нормальным. Новая конструкция решает техническую задачу расширения размерного модельного ряда защитного вида одежды, унификации и оптимизации формы сложно-выпуклого пе 2 78562011.12.30 реда кроя массы, улучшения его эксплуатационных, противопульных защитных и эргономических характеристик бронежилета при сохранении минимальной массы для данного типоразмера одежды пользователя. Для достижения технического результата конструкция жесткой бронепанели бронежилета, симметричный сложно-выпуклый перед кроя которой включает дугообразную горловину, две проймы, брюшной, грудной и шейный участки, согласно полезной модели, контур кроя описан совокупностью сопряженных между собой шести выпуклых дуг окружностей, трех вогнутых дуг окружностей и трех прямолинейных участков, два из которых параллельны, при этом сечение продольного контура панели образовано сопряженными между собой лекальной лицевой кривой, лежащей в плоскости симметрии, вогнутой кривой, описывающей пройму, двумя выпуклыми кривыми, сопрягающими между собой сечение продольного контура и пройму посредством двух прямолинейных перпендикулярных участков, при этом величина переменного радиусатрех вогнутых дуг окружностей связана с величиной переменного радиусашести выпуклых дуг окружностей следующим соотношением/(115/75300/35)1,538,57. Технический результат конструкции жесткой панели бронежилета проявляется в расширения размерного модельного ряда защитного вида одежды, унификации и ее эргономических характеристик. Пример выполнения бронежилета иллюстрируется чертежами, где фиг. 1 - общий вид конструкции жесткой панели бронежилета фиг. 2 - общий вид промышленного образца жесткой панели бронежилета. Конструкция жесткой панели бронежилета по фиг. 1, 2, симметричный сложновыпуклый перед кроя которой включает дугообразную горловину 1 шейного участка, две проймы 2, 3, брюшной 4 и грудной 5 участки. Контур кроя описан совокупностью сопряженных между собой шести выпуклых дуг 6, 7, 8, 9, 10, 11 окружностей с соответственно переменными радиусами 1, 2, 3, 4, 5, 6 и с тремя вогнутыми дугами 12, 13, 14 окружностей с соответственно переменными радиусами 1, 2, 3, и с тремя прямолинейными участками 15, 16, 17, два 15, 17 из которых взаимно параллельны, при этом величина радиусов 1, 2, 3 вогнутых дуг 12, 13, 14 окружностей связана с величиной радиусов 1, 2, 3, 4, 5, 6 выпуклых дуг 6, 7, 8, 9, 10, 11 окружностей следующим соотношением/(115/75300/35)1,538,57,где(123) - интервальное значение переменной величины радиуса вогнутых дуг окружностей(123456) - интервальное значение переменной величины радиуса выпуклых дуг окружностей. Согласно аксиоме порядка о транзистивности нескольких переменных 4, отношение/ выводится следующим путем(35-70-75) - интервальное значение переменной величины радиуса выпуклых дуг окружностей,(115-300) - интервальное значение переменной величины радиуса вогнутых дуг окружностей. Отношение переменной радиусов трех вогнутых дуг окружностей к переменной радиусов шести выпуклых дуг окружностей определено уравнением/(115-300)/(35-70-75),нижнее значение отношения определяет неравенство(115/75115/35),верхнее значение отношения определяет неравенство 78562011.12.30 Указанное отношение выявлено в результате графо-аналитического анализа и проведения материализованных испытаний конструкции оптимизации формы и размеров контура кроя жесткой панели бронежилета. Пример. Экспериментально выявлено, что оптимальная величина вогнутых дуг окружностей радиусов 1115 мм, 2300 мм, 3300 мм вогнутых дуг 13, 14, 15 окружностей неразрывно связана с величиной выпуклых дуг окружностей радиусов 1115,2115, 3115, 4115, 5115, 6115. Указанная неразрывная связь обусловлена формой сложно-выпуклого переда кроя как разновидностью размерного и модельного ряда защитного вида одежды. Согласно аксиоме порядка о транзистивности нескольких переменных 4, отношение/ выводится следующим путем- значение переменной радиуса выпуклых дуг 6, 7, 8, 9,10, 11 окружностей,- значение переменной радиуса вогнутых дуг 12, 13, 14 окружностей радиусом. Отношение переменной радиусов трех вогнутых дуг 12, 13, 14 окружностей к переменной радиусов шести выпуклых дуг 6, 7, 8, 9, 10, 11 окружностей определено уравнением/(115-300)/(35-70-75),нижнее значение отношения определяет неравенство(115/75115/35),верхнее значение отношения определяет неравенство(300/35300/75),следовательно, отношение /(115/75300/35)1,538,57,нижнее значение отношения определяет неравенство(115/75115/35),верхнее значение отношения определяет неравенство(300/35300/75),следовательно, отношение /(115/75300/35)1,538,57. Полученное соотношение размерных параметров жесткой бронепанели, по сравнению с известной конструкцией, значительно улучшает технологию изготовления изделия вследствие того, что форма переда кроя реализует единую технологию, основанную на сопряжении между собой дуг окружности и прямых линий, что исключает использование лекал, как это производится при крое известной конструкции твердой брони. Улучшение эргономики нового конструктива по сравнению с базовой конструкцией позволяет унифицировать размерный ряд защитного вида одежды и производить ее модели от детской и женской до мужской. Улучшение показателей эргономики нового конструктива способствует корреляции между приростом баллистических и прочностных свойств жесткой брони при условии оптимизации на требуемом уровне основных соотношений размерных параметров сложновыпуклой формы бронепанели, что свидетельствует о повышении живучести и противоимпульсной стойкости. Это позволяет отказаться от дополнительных усиливающих защиту элементов бронепанели и в итоге снизить массу бронежилета. Новое соотношение размерных параметров симметричного сложно-выпуклого переда кроя конструкции жесткой панели бронежилета приводит к удобству его эксплуатации. Анализ информационных источников, а также опыт работы с бронежилетами различных производителей позволяет сделать вывод о том, что новая конструкция жесткой панели бронежилета обеспечивает повышение коэффициента использования материала,повышение надежности и долговечности служебных характеристик за счет улучшения технологичности и упрощения конструкции. Новая конструкция к опытному производству в Республике Беларусь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
