Рабочий орган роторной косилки

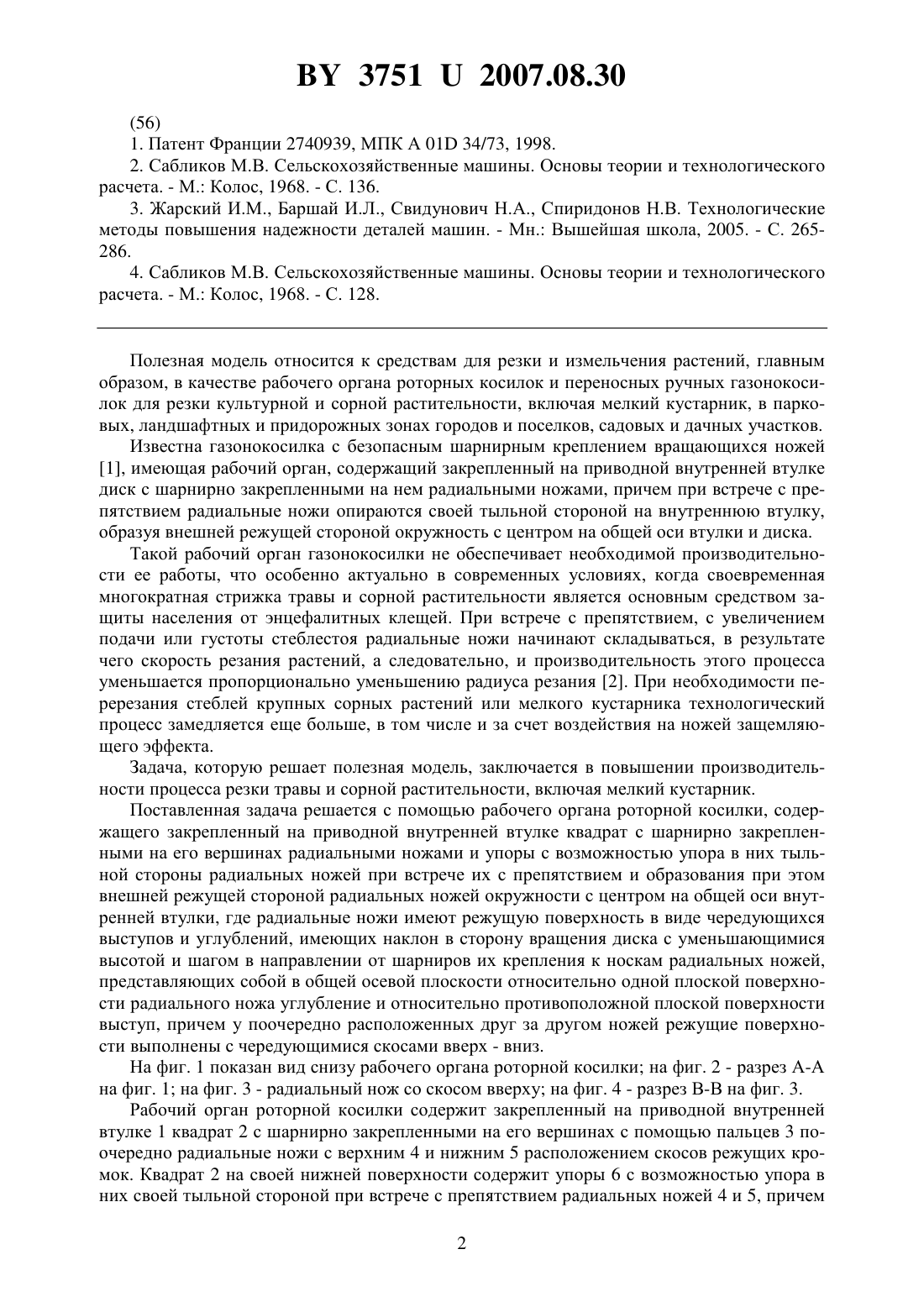

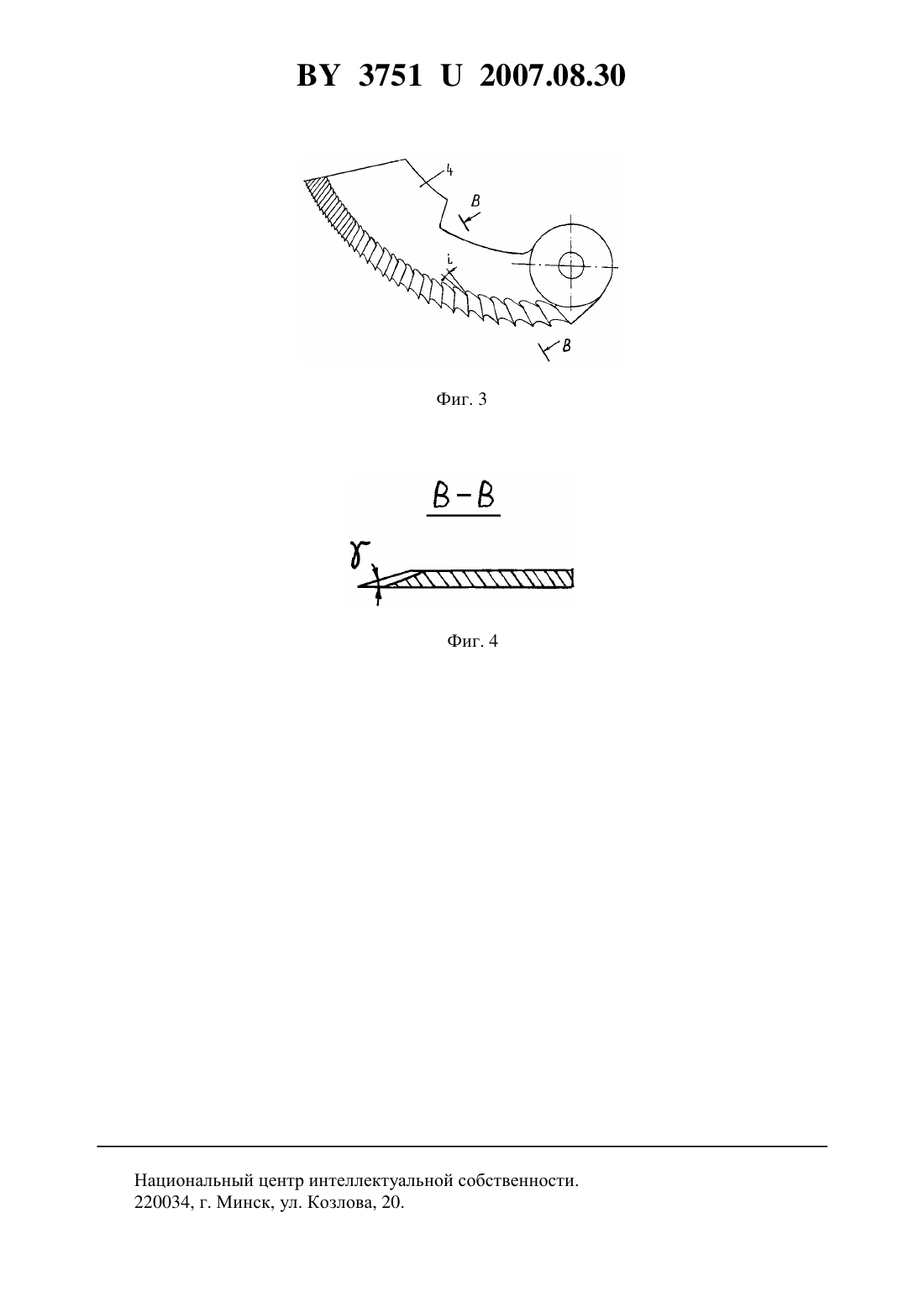

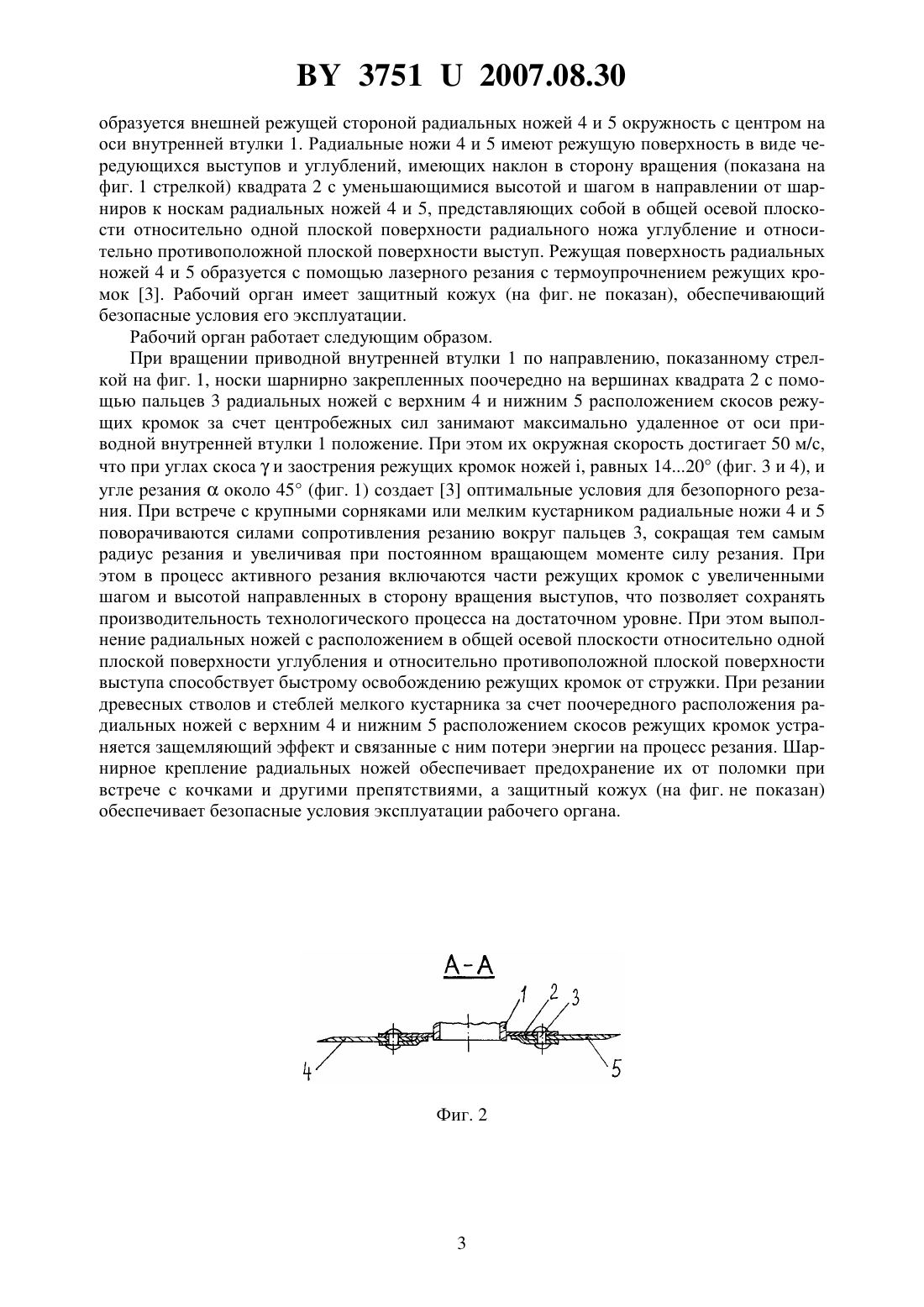

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН РОТОРНОЙ КОСИЛКИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган роторной косилки, содержащий закрепленный на приводной внутренней втулке квадрат с шарнирно закрепленными на его вершинах радиальными ножами и упоры с возможностью упора в них тыльной стороны радиальных ножей при встрече их с препятствием и образования при этом внешней режущей стороной радиальных ножей окружности с центром на общей оси внутренней втулки, отличающийся тем, что радиальные ножи имеют режущую поверхность в виде чередующихся выступов и углублений,имеющих наклон в сторону вращения диска с уменьшающимися высотой и шагом в направлении от шарниров их крепления к носкам радиальных ножей, представляющих собой в общей осевой плоскости относительно одной плоской поверхности радиального ножа углубление и относительно противоположной плоской поверхности выступ, причем у поочередно расположенных друг за другом ножей режущие поверхности выполнены с чередующимися скосами вверх-вниз.(56) 1. Патент Франции 2740939, МПК А 01 34/73, 1998. 2. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчета. - М. Колос, 1968. - С. 136. 3. Жарский И.М., Баршай И.Л., Свидунович Н.А., Спиридонов Н.В. Технологические методы повышения надежности деталей машин. - Мн. Вышейшая школа, 2005. - С. 265286. 4. Сабликов М.В. Сельскохозяйственные машины. Основы теории и технологического расчета. - М. Колос, 1968. - С. 128. Полезная модель относится к средствам для резки и измельчения растений, главным образом, в качестве рабочего органа роторных косилок и переносных ручных газонокосилок для резки культурной и сорной растительности, включая мелкий кустарник, в парковых, ландшафтных и придорожных зонах городов и поселков, садовых и дачных участков. Известна газонокосилка с безопасным шарнирным креплением вращающихся ножей 1, имеющая рабочий орган, содержащий закрепленный на приводной внутренней втулке диск с шарнирно закрепленными на нем радиальными ножами, причем при встрече с препятствием радиальные ножи опираются своей тыльной стороной на внутреннюю втулку,образуя внешней режущей стороной окружность с центром на общей оси втулки и диска. Такой рабочий орган газонокосилки не обеспечивает необходимой производительности ее работы, что особенно актуально в современных условиях, когда своевременная многократная стрижка травы и сорной растительности является основным средством защиты населения от энцефалитных клещей. При встрече с препятствием, с увеличением подачи или густоты стеблестоя радиальные ножи начинают складываться, в результате чего скорость резания растений, а следовательно, и производительность этого процесса уменьшается пропорционально уменьшению радиуса резания 2. При необходимости перерезания стеблей крупных сорных растений или мелкого кустарника технологический процесс замедляется еще больше, в том числе и за счет воздействия на ножей защемляющего эффекта. Задача, которую решает полезная модель, заключается в повышении производительности процесса резки травы и сорной растительности, включая мелкий кустарник. Поставленная задача решается с помощью рабочего органа роторной косилки, содержащего закрепленный на приводной внутренней втулке квадрат с шарнирно закрепленными на его вершинах радиальными ножами и упоры с возможностью упора в них тыльной стороны радиальных ножей при встрече их с препятствием и образования при этом внешней режущей стороной радиальных ножей окружности с центром на общей оси внутренней втулки, где радиальные ножи имеют режущую поверхность в виде чередующихся выступов и углублений, имеющих наклон в сторону вращения диска с уменьшающимися высотой и шагом в направлении от шарниров их крепления к носкам радиальных ножей,представляющих собой в общей осевой плоскости относительно одной плоской поверхности радиального ножа углубление и относительно противоположной плоской поверхности выступ, причем у поочередно расположенных друг за другом ножей режущие поверхности выполнены с чередующимися скосами вверх - вниз. На фиг. 1 показан вид снизу рабочего органа роторной косилки на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - радиальный нож со скосом вверху на фиг. 4 - разрез В-В на фиг. 3. Рабочий орган роторной косилки содержит закрепленный на приводной внутренней втулке 1 квадрат 2 с шарнирно закрепленными на его вершинах с помощью пальцев 3 поочередно радиальные ножи с верхним 4 и нижним 5 расположением скосов режущих кромок. Квадрат 2 на своей нижней поверхности содержит упоры 6 с возможностью упора в них своей тыльной стороной при встрече с препятствием радиальных ножей 4 и 5, причем 2 37512007.08.30 образуется внешней режущей стороной радиальных ножей 4 и 5 окружность с центром на оси внутренней втулки 1. Радиальные ножи 4 и 5 имеют режущую поверхность в виде чередующихся выступов и углублений, имеющих наклон в сторону вращения (показана на фиг. 1 стрелкой) квадрата 2 с уменьшающимися высотой и шагом в направлении от шарниров к носкам радиальных ножей 4 и 5, представляющих собой в общей осевой плоскости относительно одной плоской поверхности радиального ножа углубление и относительно противоположной плоской поверхности выступ. Режущая поверхность радиальных ножей 4 и 5 образуется с помощью лазерного резания с термоупрочнением режущих кромок 3. Рабочий орган имеет защитный кожух (на фиг. не показан), обеспечивающий безопасные условия его эксплуатации. Рабочий орган работает следующим образом. При вращении приводной внутренней втулки 1 по направлению, показанному стрелкой на фиг. 1, носки шарнирно закрепленных поочередно на вершинах квадрата 2 с помощью пальцев 3 радиальных ножей с верхним 4 и нижним 5 расположением скосов режущих кромок за счет центробежных сил занимают максимально удаленное от оси приводной внутренней втулки 1 положение. При этом их окружная скорость достигает 50 м/с,что при углах скосаи заострения режущих кромок ножей , равных 1420 (фиг. 3 и 4), и угле резанияоколо 45 (фиг. 1) создает 3 оптимальные условия для безопорного резания. При встрече с крупными сорняками или мелким кустарником радиальные ножи 4 и 5 поворачиваются силами сопротивления резанию вокруг пальцев 3, сокращая тем самым радиус резания и увеличивая при постоянном вращающем моменте силу резания. При этом в процесс активного резания включаются части режущих кромок с увеличенными шагом и высотой направленных в сторону вращения выступов, что позволяет сохранять производительность технологического процесса на достаточном уровне. При этом выполнение радиальных ножей с расположением в общей осевой плоскости относительно одной плоской поверхности углубления и относительно противоположной плоской поверхности выступа способствует быстрому освобождению режущих кромок от стружки. При резании древесных стволов и стеблей мелкого кустарника за счет поочередного расположения радиальных ножей с верхним 4 и нижним 5 расположением скосов режущих кромок устраняется защемляющий эффект и связанные с ним потери энергии на процесс резания. Шарнирное крепление радиальных ножей обеспечивает предохранение их от поломки при встрече с кочками и другими препятствиями, а защитный кожух (на фиг. не показан) обеспечивает безопасные условия эксплуатации рабочего органа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
