Многокорпусная ручная граната

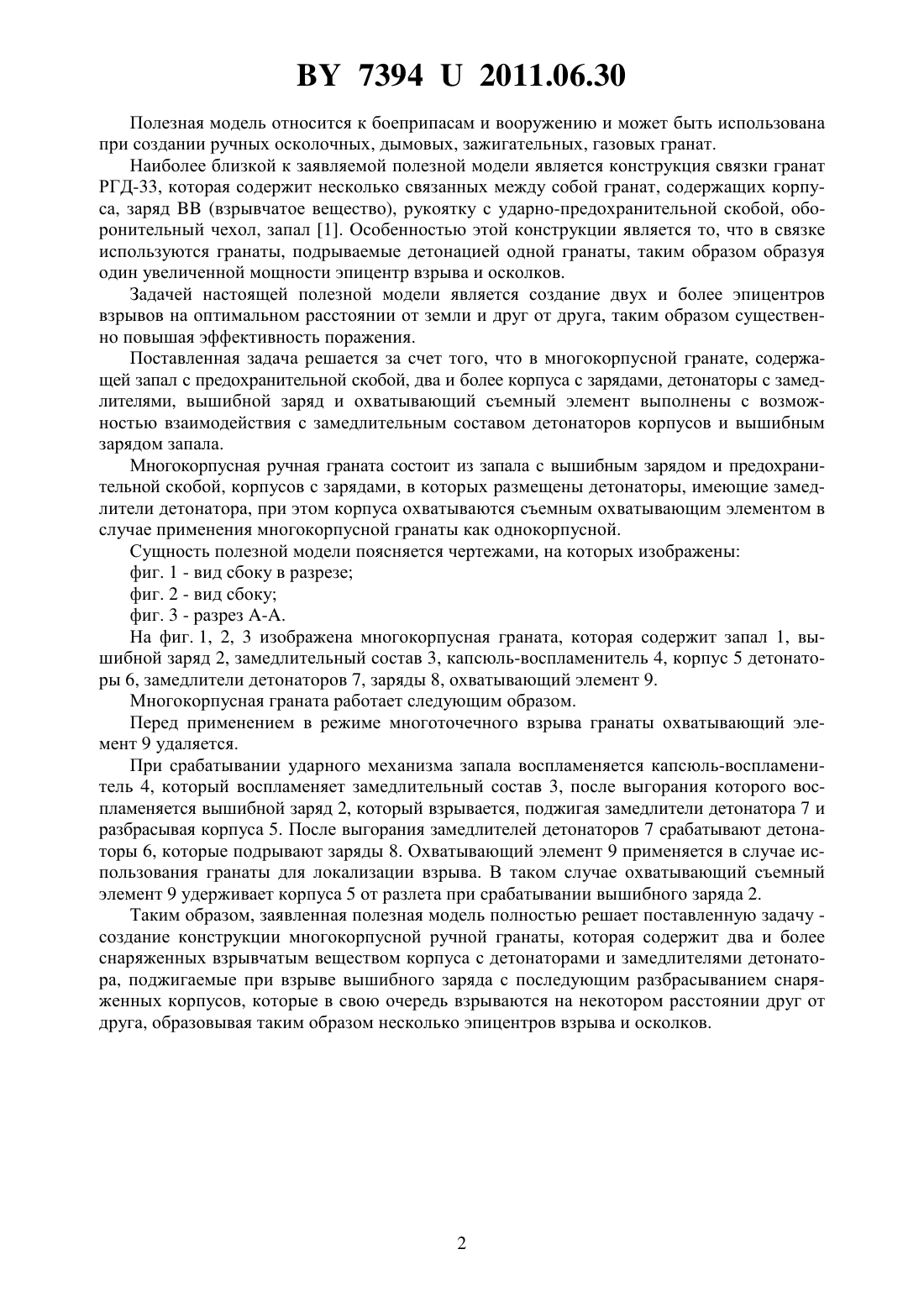

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Лихота Олег Георгиевич(72) Автор Лихота Олег Георгиевич(73) Патентообладатель Лихота Олег Георгиевич(57) Многокорпусная ручная граната, содержащая запал с предохранительной скобой, два и более корпуса с зарядами, детонаторы с замедлителями, отличающаяся тем, что многокорпусная ручная граната содержит съемный охватывающий элемент и вышибной заряд,выполненный с возможностью взаимодействия с замедлительным составом детонаторов корпусов. 73942011.06.30 Полезная модель относится к боеприпасам и вооружению и может быть использована при создании ручных осколочных, дымовых, зажигательных, газовых гранат. Наиболее близкой к заявляемой полезной модели является конструкция связки гранат РГД-33, которая содержит несколько связанных между собой гранат, содержащих корпуса, заряд(взрывчатое вещество), рукоятку с ударно-предохранительной скобой, оборонительный чехол, запал 1. Особенностью этой конструкции является то, что в связке используются гранаты, подрываемые детонацией одной гранаты, таким образом образуя один увеличенной мощности эпицентр взрыва и осколков. Задачей настоящей полезной модели является создание двух и более эпицентров взрывов на оптимальном расстоянии от земли и друг от друга, таким образом существенно повышая эффективность поражения. Поставленная задача решается за счет того, что в многокорпусной гранате, содержащей запал с предохранительной скобой, два и более корпуса с зарядами, детонаторы с замедлителями, вышибной заряд и охватывающий съемный элемент выполнены с возможностью взаимодействия с замедлительным составом детонаторов корпусов и вышибным зарядом запала. Многокорпусная ручная граната состоит из запала с вышибным зарядом и предохранительной скобой, корпусов с зарядами, в которых размещены детонаторы, имеющие замедлители детонатора, при этом корпуса охватываются съемным охватывающим элементом в случае применения многокорпусной гранаты как однокорпусной. Сущность полезной модели поясняется чертежами, на которых изображены фиг. 1 - вид сбоку в разрезе фиг. 2 - вид сбоку фиг. 3 - разрез -. На фиг. 1, 2, 3 изображена многокорпусная граната, которая содержит запал 1, вышибной заряд 2, замедлительный состав 3, капсюль-воспламенитель 4, корпус 5 детонаторы 6, замедлители детонаторов 7, заряды 8, охватывающий элемент 9. Многокорпусная граната работает следующим образом. Перед применением в режиме многоточечного взрыва гранаты охватывающий элемент 9 удаляется. При срабатывании ударного механизма запала воспламеняется капсюль-воспламенитель 4, который воспламеняет замедлительный состав 3, после выгорания которого воспламеняется вышибной заряд 2, который взрывается, поджигая замедлители детонатора 7 и разбрасывая корпуса 5. После выгорания замедлителей детонаторов 7 срабатывают детонаторы 6, которые подрывают заряды 8. Охватывающий элемент 9 применяется в случае использования гранаты для локализации взрыва. В таком случае охватывающий съемный элемент 9 удерживает корпуса 5 от разлета при срабатывании вышибного заряда 2. Таким образом, заявленная полезная модель полностью решает поставленную задачу создание конструкции многокорпусной ручной гранаты, которая содержит два и более снаряженных взрывчатым веществом корпуса с детонаторами и замедлителями детонатора, поджигаемые при взрыве вышибного заряда с последующим разбрасыванием снаряженных корпусов, которые в свою очередь взрываются на некотором расстоянии друг от друга, образовывая таким образом несколько эпицентров взрыва и осколков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
