Лазер

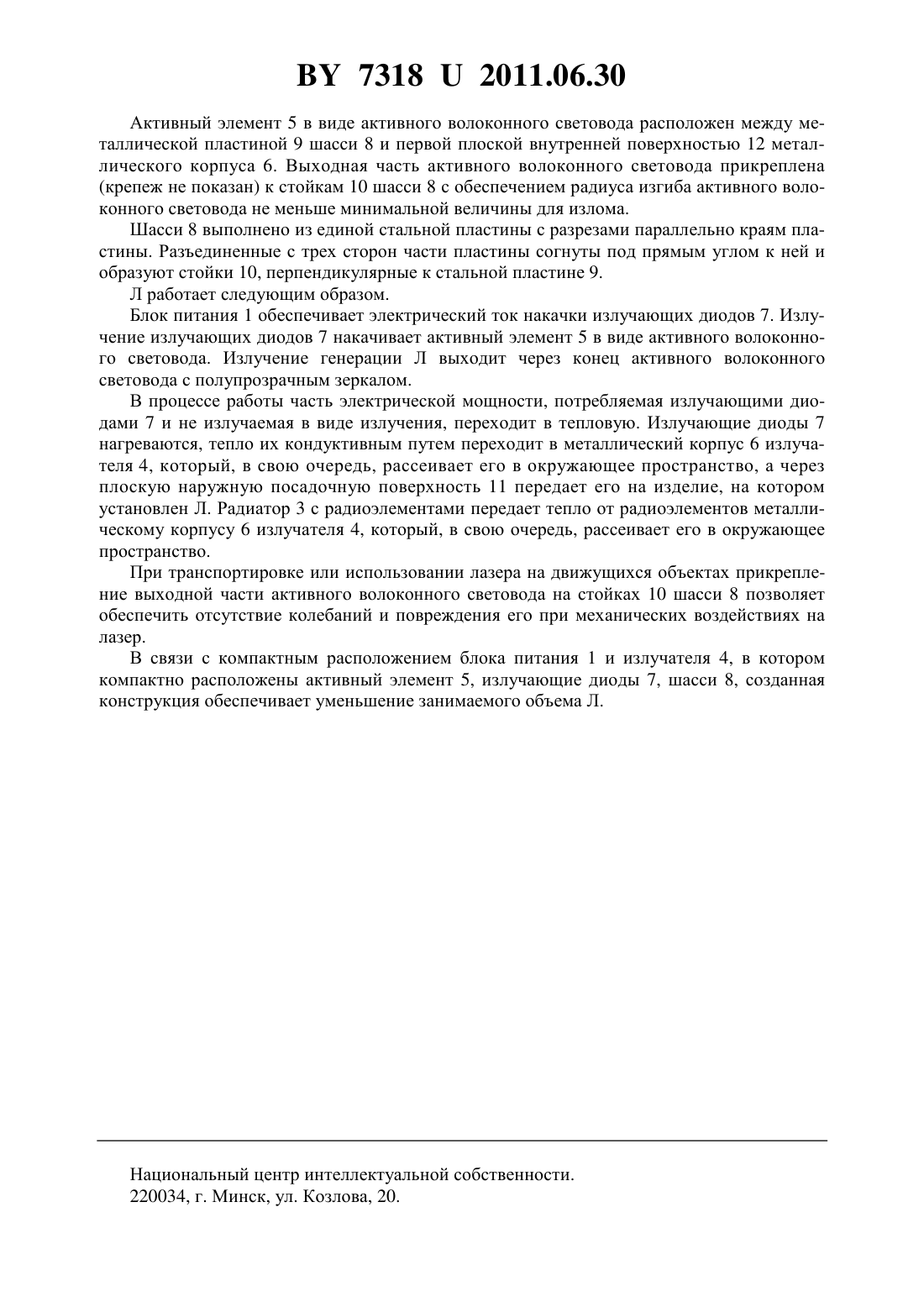

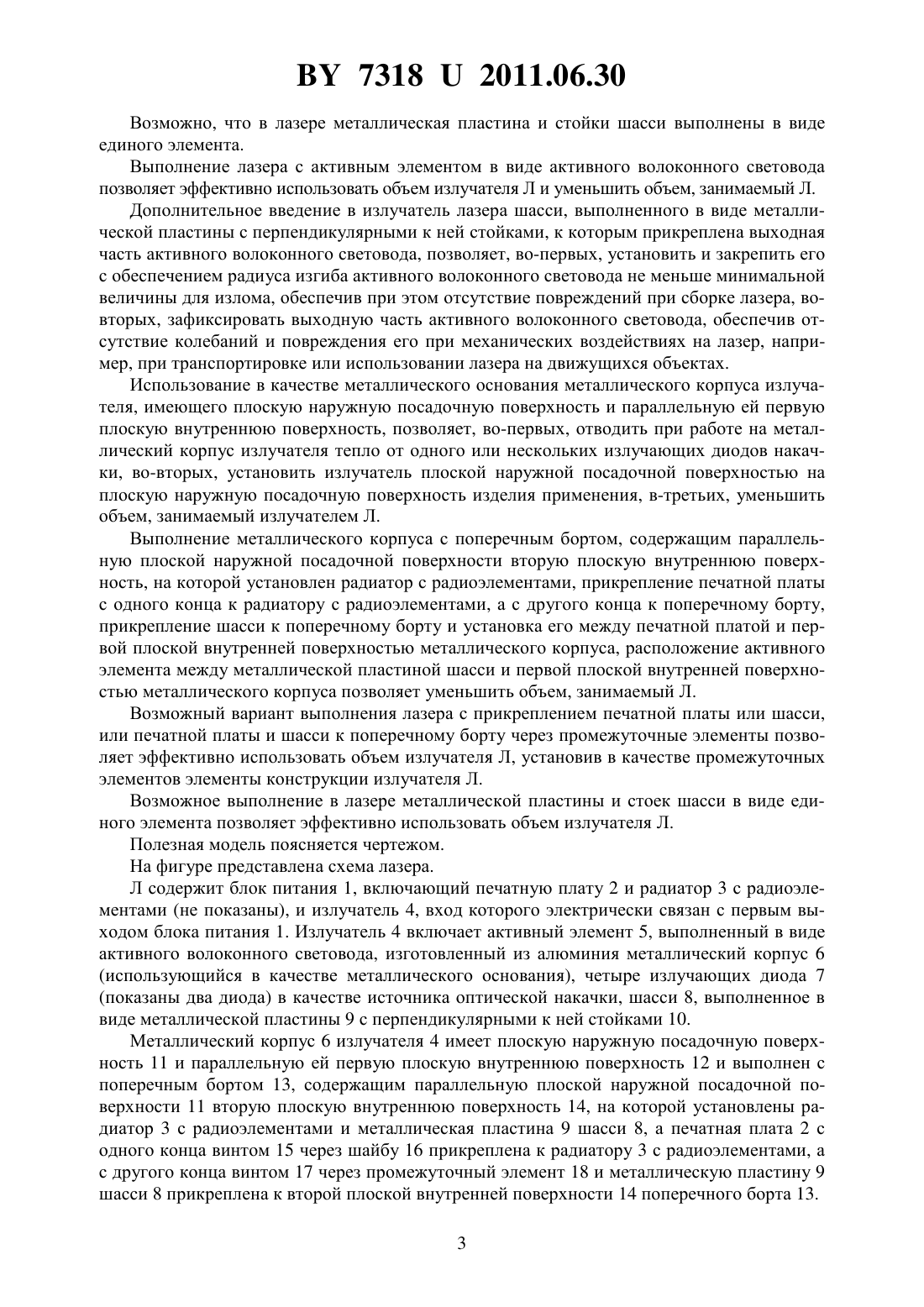

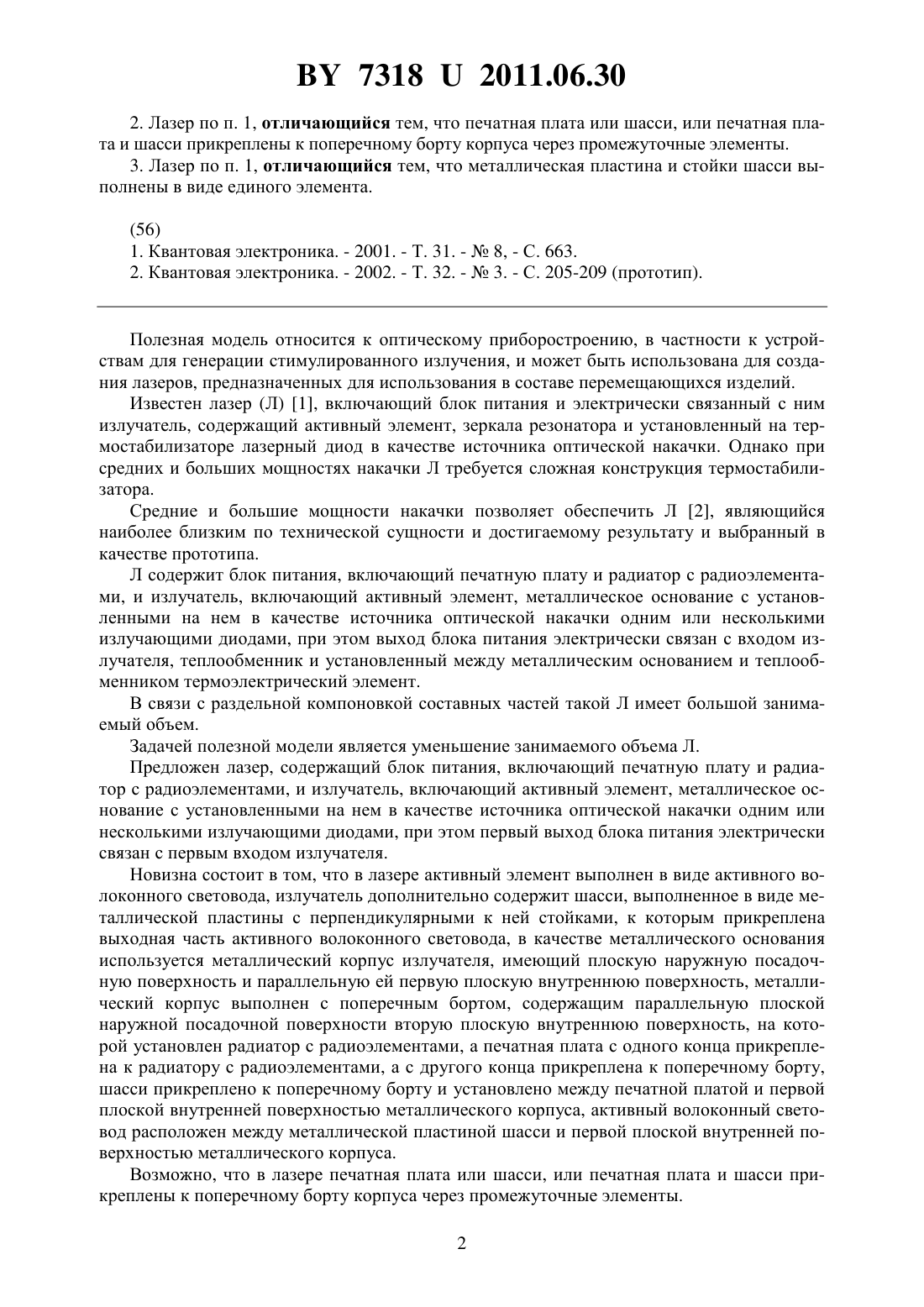

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Батюшков Валентин Вениаминович Михайлов Юрий Тимофеевич Мышалов Павел Ильич Поздняков Павел Григорьевич Ракуш Владимир Валентинович Синаторов Михаил Петрович Тареев Анатолий Михайлович(73) Патентообладатель Открытое акционерное общество Пеленг(57) 1. Лазер, содержащий блок питания, включающий печатную плату и радиатор с радиоэлементами, и излучатель, включающий активный элемент, металлическое основание с установленными на нем в качестве источника оптической накачки одним или несколькими излучающими диодами, при этом первый выход блока питания электрически связан с первым входом излучателя, отличающийся тем, что активный элемент выполнен в виде активного волоконного световода, излучатель дополнительно содержит шасси, выполненное в виде металлической пластины с перпендикулярными к ней стойками, к которым прикреплена выходная часть активного волоконного световода, в качестве металлического основания используется металлический корпус излучателя, имеющий плоскую наружную посадочную поверхность и параллельную ей первую плоскую внутреннюю поверхность,металлический корпус выполнен с поперечным бортом, содержащим параллельную плоской наружной посадочной поверхности вторую плоскую внутреннюю поверхность, на которой установлен радиатор с радиоэлементами, а печатная плата с одного конца прикреплена к радиатору с радиоэлементами, а с другого конца прикреплена к поперечному борту, шасси прикреплено к поперечному борту и установлено между печатной платой и первой плоской внутренней поверхностью металлического корпуса, активный волоконный световод расположен между металлической пластиной шасси и первой плоской внутренней поверхностью металлического корпуса. 73182011.06.30 2. Лазер по п. 1, отличающийся тем, что печатная плата или шасси, или печатная плата и шасси прикреплены к поперечному борту корпуса через промежуточные элементы. 3. Лазер по п. 1, отличающийся тем, что металлическая пластина и стойки шасси выполнены в виде единого элемента.(56) 1. Квантовая электроника. - 2001. - Т. 31. -8, - С. 663. 2. Квантовая электроника. - 2002. - Т. 32. -3. - С. 205-209 (прототип). Полезная модель относится к оптическому приборостроению, в частности к устройствам для генерации стимулированного излучения, и может быть использована для создания лазеров, предназначенных для использования в составе перемещающихся изделий. Известен лазер (Л) 1, включающий блок питания и электрически связанный с ним излучатель, содержащий активный элемент, зеркала резонатора и установленный на термостабилизаторе лазерный диод в качестве источника оптической накачки. Однако при средних и больших мощностях накачки Л требуется сложная конструкция термостабилизатора. Средние и большие мощности накачки позволяет обеспечить Л 2, являющийся наиболее близким по технической сущности и достигаемому результату и выбранный в качестве прототипа. Л содержит блок питания, включающий печатную плату и радиатор с радиоэлементами, и излучатель, включающий активный элемент, металлическое основание с установленными на нем в качестве источника оптической накачки одним или несколькими излучающими диодами, при этом выход блока питания электрически связан с входом излучателя, теплообменник и установленный между металлическим основанием и теплообменником термоэлектрический элемент. В связи с раздельной компоновкой составных частей такой Л имеет большой занимаемый объем. Задачей полезной модели является уменьшение занимаемого объема Л. Предложен лазер, содержащий блок питания, включающий печатную плату и радиатор с радиоэлементами, и излучатель, включающий активный элемент, металлическое основание с установленными на нем в качестве источника оптической накачки одним или несколькими излучающими диодами, при этом первый выход блока питания электрически связан с первым входом излучателя. Новизна состоит в том, что в лазере активный элемент выполнен в виде активного волоконного световода, излучатель дополнительно содержит шасси, выполненное в виде металлической пластины с перпендикулярными к ней стойками, к которым прикреплена выходная часть активного волоконного световода, в качестве металлического основания используется металлический корпус излучателя, имеющий плоскую наружную посадочную поверхность и параллельную ей первую плоскую внутреннюю поверхность, металлический корпус выполнен с поперечным бортом, содержащим параллельную плоской наружной посадочной поверхности вторую плоскую внутреннюю поверхность, на которой установлен радиатор с радиоэлементами, а печатная плата с одного конца прикреплена к радиатору с радиоэлементами, а с другого конца прикреплена к поперечному борту,шасси прикреплено к поперечному борту и установлено между печатной платой и первой плоской внутренней поверхностью металлического корпуса, активный волоконный световод расположен между металлической пластиной шасси и первой плоской внутренней поверхностью металлического корпуса. Возможно, что в лазере печатная плата или шасси, или печатная плата и шасси прикреплены к поперечному борту корпуса через промежуточные элементы. 2 73182011.06.30 Возможно, что в лазере металлическая пластина и стойки шасси выполнены в виде единого элемента. Выполнение лазера с активным элементом в виде активного волоконного световода позволяет эффективно использовать объем излучателя Л и уменьшить объем, занимаемый Л. Дополнительное введение в излучатель лазера шасси, выполненного в виде металлической пластины с перпендикулярными к ней стойками, к которым прикреплена выходная часть активного волоконного световода, позволяет, во-первых, установить и закрепить его с обеспечением радиуса изгиба активного волоконного световода не меньше минимальной величины для излома, обеспечив при этом отсутствие повреждений при сборке лазера, вовторых, зафиксировать выходную часть активного волоконного световода, обеспечив отсутствие колебаний и повреждения его при механических воздействиях на лазер, например, при транспортировке или использовании лазера на движущихся объектах. Использование в качестве металлического основания металлического корпуса излучателя, имеющего плоскую наружную посадочную поверхность и параллельную ей первую плоскую внутреннюю поверхность, позволяет, во-первых, отводить при работе на металлический корпус излучателя тепло от одного или нескольких излучающих диодов накачки, во-вторых, установить излучатель плоской наружной посадочной поверхностью на плоскую наружную посадочную поверхность изделия применения, в-третьих, уменьшить объем, занимаемый излучателем Л. Выполнение металлического корпуса с поперечным бортом, содержащим параллельную плоской наружной посадочной поверхности вторую плоскую внутреннюю поверхность, на которой установлен радиатор с радиоэлементами, прикрепление печатной платы с одного конца к радиатору с радиоэлементами, а с другого конца к поперечному борту,прикрепление шасси к поперечному борту и установка его между печатной платой и первой плоской внутренней поверхностью металлического корпуса, расположение активного элемента между металлической пластиной шасси и первой плоской внутренней поверхностью металлического корпуса позволяет уменьшить объем, занимаемый Л. Возможный вариант выполнения лазера с прикреплением печатной платы или шасси,или печатной платы и шасси к поперечному борту через промежуточные элементы позволяет эффективно использовать объем излучателя Л, установив в качестве промежуточных элементов элементы конструкции излучателя Л. Возможное выполнение в лазере металлической пластины и стоек шасси в виде единого элемента позволяет эффективно использовать объем излучателя Л. Полезная модель поясняется чертежом. На фигуре представлена схема лазера. Л содержит блок питания 1, включающий печатную плату 2 и радиатор 3 с радиоэлементами (не показаны), и излучатель 4, вход которого электрически связан с первым выходом блока питания 1. Излучатель 4 включает активный элемент 5, выполненный в виде активного волоконного световода, изготовленный из алюминия металлический корпус 6(использующийся в качестве металлического основания), четыре излучающих диода 7(показаны два диода) в качестве источника оптической накачки, шасси 8, выполненное в виде металлической пластины 9 с перпендикулярными к ней стойками 10. Металлический корпус 6 излучателя 4 имеет плоскую наружную посадочную поверхность 11 и параллельную ей первую плоскую внутреннюю поверхность 12 и выполнен с поперечным бортом 13, содержащим параллельную плоской наружной посадочной поверхности 11 вторую плоскую внутреннюю поверхность 14, на которой установлены радиатор 3 с радиоэлементами и металлическая пластина 9 шасси 8, а печатная плата 2 с одного конца винтом 15 через шайбу 16 прикреплена к радиатору 3 с радиоэлементами, а с другого конца винтом 17 через промежуточный элемент 18 и металлическую пластину 9 шасси 8 прикреплена к второй плоской внутренней поверхности 14 поперечного борта 13. 3 73182011.06.30 Активный элемент 5 в виде активного волоконного световода расположен между металлической пластиной 9 шасси 8 и первой плоской внутренней поверхностью 12 металлического корпуса 6. Выходная часть активного волоконного световода прикреплена(крепеж не показан) к стойкам 10 шасси 8 с обеспечением радиуса изгиба активного волоконного световода не меньше минимальной величины для излома. Шасси 8 выполнено из единой стальной пластины с разрезами параллельно краям пластины. Разъединенные с трех сторон части пластины согнуты под прямым углом к ней и образуют стойки 10, перпендикулярные к стальной пластине 9. Л работает следующим образом. Блок питания 1 обеспечивает электрический ток накачки излучающих диодов 7. Излучение излучающих диодов 7 накачивает активный элемент 5 в виде активного волоконного световода. Излучение генерации Л выходит через конец активного волоконного световода с полупрозрачным зеркалом. В процессе работы часть электрической мощности, потребляемая излучающими диодами 7 и не излучаемая в виде излучения, переходит в тепловую. Излучающие диоды 7 нагреваются, тепло их кондуктивным путем переходит в металлический корпус 6 излучателя 4, который, в свою очередь, рассеивает его в окружающее пространство, а через плоскую наружную посадочную поверхность 11 передает его на изделие, на котором установлен Л. Радиатор 3 с радиоэлементами передает тепло от радиоэлементов металлическому корпусу 6 излучателя 4, который, в свою очередь, рассеивает его в окружающее пространство. При транспортировке или использовании лазера на движущихся объектах прикрепление выходной части активного волоконного световода на стойках 10 шасси 8 позволяет обеспечить отсутствие колебаний и повреждения его при механических воздействиях на лазер. В связи с компактным расположением блока питания 1 и излучателя 4, в котором компактно расположены активный элемент 5, излучающие диоды 7, шасси 8, созданная конструкция обеспечивает уменьшение занимаемого объема Л. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
