Лестница пожарная ручная трехколенная металлическая удлиненная ЛР-3А-149

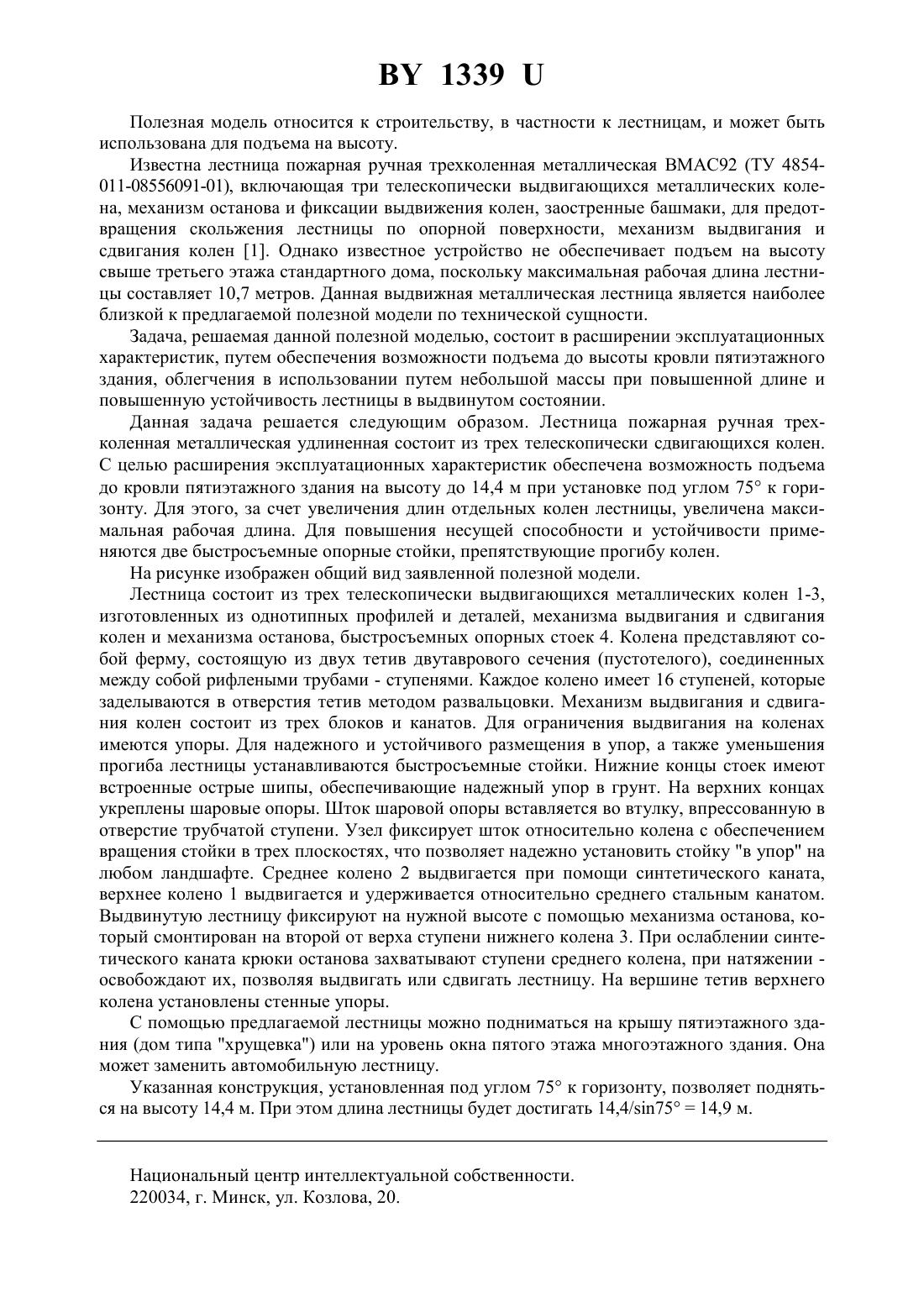

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛЕСТНИЦА ПОЖАРНАЯ РУЧНАЯ ТРЕХКОЛЕННАЯ МЕТАЛЛИЧЕСКАЯ УДЛИНЕННАЯ ЛР-3 А-149(71) Заявитель Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций МЧС Республики Беларусь(72) Авторы Астапов Валерий Петрович Кулаковский Борис Леонидович Орешко Андрей Александрович(73) Патентообладатель Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций МЧС Республики Беларусь(57) Лестница пожарная ручная трехколенная металлическая удлиненная, состоящая из трех телескопически сдвигающихся колен, отличающаяся тем, что лестница выполнена длиной, позволяющей подъем на высоту до 14,4 м, и имеет две быстросъемные опорные стойки.(56) 1. Лестница пожарная ручная трехколенная металлическая ВМАС 92. ТУ 4854-01108556091-01. 1339 Полезная модель относится к строительству, в частности к лестницам, и может быть использована для подъема на высоту. Известна лестница пожарная ручная трехколенная металлическая ВМАС 92 (ТУ 4854011-08556091-01), включающая три телескопически выдвигающихся металлических колена, механизм останова и фиксации выдвижения колен, заостренные башмаки, для предотвращения скольжения лестницы по опорной поверхности, механизм выдвигания и сдвигания колен 1. Однако известное устройство не обеспечивает подъем на высоту свыше третьего этажа стандартного дома, поскольку максимальная рабочая длина лестницы составляет 10,7 метров. Данная выдвижная металлическая лестница является наиболее близкой к предлагаемой полезной модели по технической сущности. Задача, решаемая данной полезной моделью, состоит в расширении эксплуатационных характеристик, путем обеспечения возможности подъема до высоты кровли пятиэтажного здания, облегчения в использовании путем небольшой массы при повышенной длине и повышенную устойчивость лестницы в выдвинутом состоянии. Данная задача решается следующим образом. Лестница пожарная ручная трехколенная металлическая удлиненная состоит из трех телескопически сдвигающихся колен. С целью расширения эксплуатационных характеристик обеспечена возможность подъема до кровли пятиэтажного здания на высоту до 14,4 м при установке под углом 75 к горизонту. Для этого, за счет увеличения длин отдельных колен лестницы, увеличена максимальная рабочая длина. Для повышения несущей способности и устойчивости применяются две быстросъемные опорные стойки, препятствующие прогибу колен. На рисунке изображен общий вид заявленной полезной модели. Лестница состоит из трех телескопически выдвигающихся металлических колен 1-3,изготовленных из однотипных профилей и деталей, механизма выдвигания и сдвигания колен и механизма останова, быстросъемных опорных стоек 4. Колена представляют собой ферму, состоящую из двух тетив двутаврового сечения (пустотелого), соединенных между собой рифлеными трубами - ступенями. Каждое колено имеет 16 ступеней, которые заделываются в отверстия тетив методом развальцовки. Механизм выдвигания и сдвигания колен состоит из трех блоков и канатов. Для ограничения выдвигания на коленах имеются упоры. Для надежного и устойчивого размещения в упор, а также уменьшения прогиба лестницы устанавливаются быстросъемные стойки. Нижние концы стоек имеют встроенные острые шипы, обеспечивающие надежный упор в грунт. На верхних концах укреплены шаровые опоры. Шток шаровой опоры вставляется во втулку, впрессованную в отверстие трубчатой ступени. Узел фиксирует шток относительно колена с обеспечением вращения стойки в трех плоскостях, что позволяет надежно установить стойку в упор на любом ландшафте. Среднее колено 2 выдвигается при помощи синтетического каната,верхнее колено 1 выдвигается и удерживается относительно среднего стальным канатом. Выдвинутую лестницу фиксируют на нужной высоте с помощью механизма останова, который смонтирован на второй от верха ступени нижнего колена 3. При ослаблении синтетического каната крюки останова захватывают ступени среднего колена, при натяжении освобождают их, позволяя выдвигать или сдвигать лестницу. На вершине тетив верхнего колена установлены стенные упоры. С помощью предлагаемой лестницы можно подниматься на крышу пятиэтажного здания (дом типа хрущевка) или на уровень окна пятого этажа многоэтажного здания. Она может заменить автомобильную лестницу. Указанная конструкция, установленная под углом 75 к горизонту, позволяет подняться на высоту 14,4 м. При этом длина лестницы будет достигать 14,4/7514,9 м. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
