Устройство для ограничения распространения паров горючего вещества при возникновении чрезвычайной ситуации

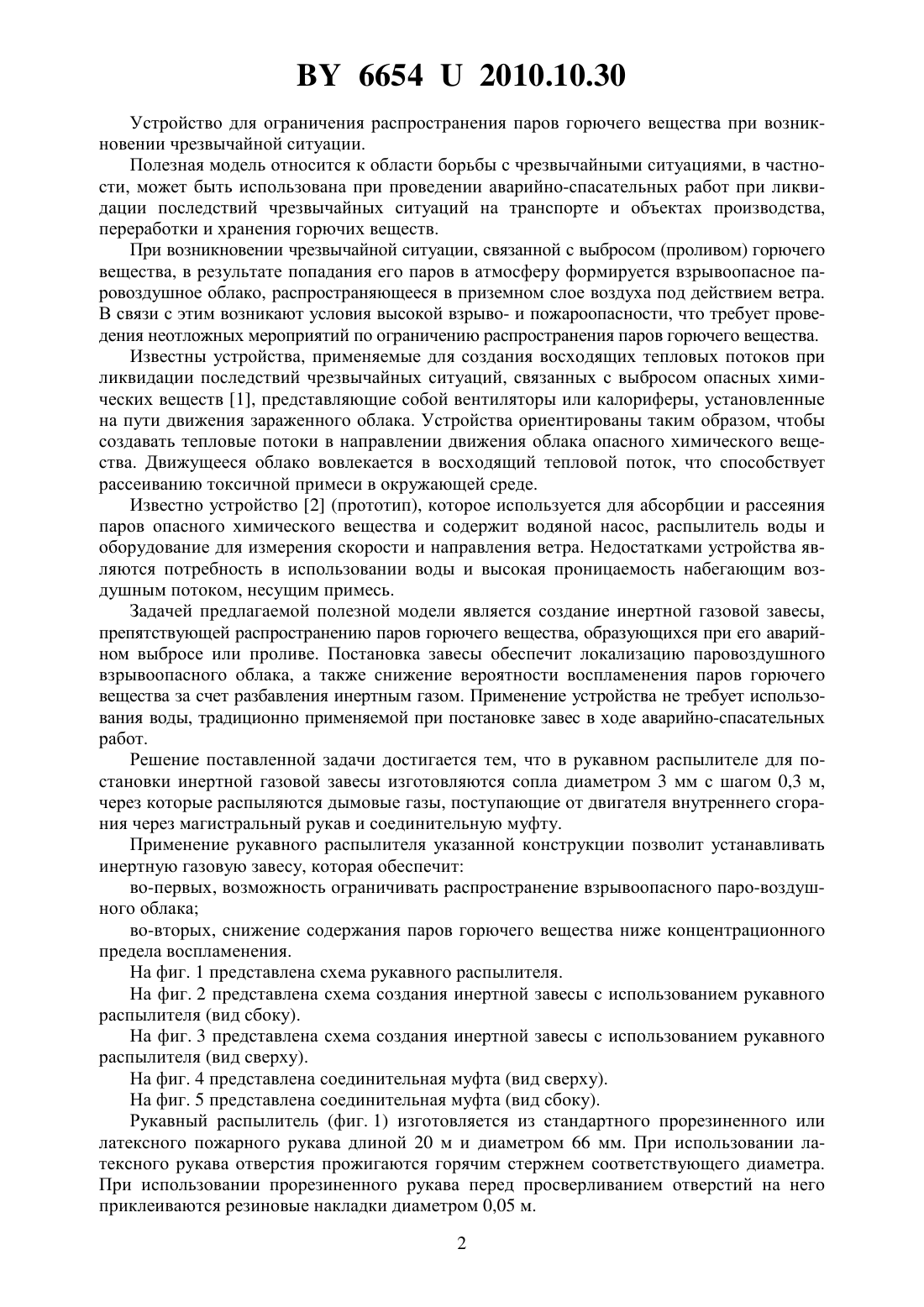

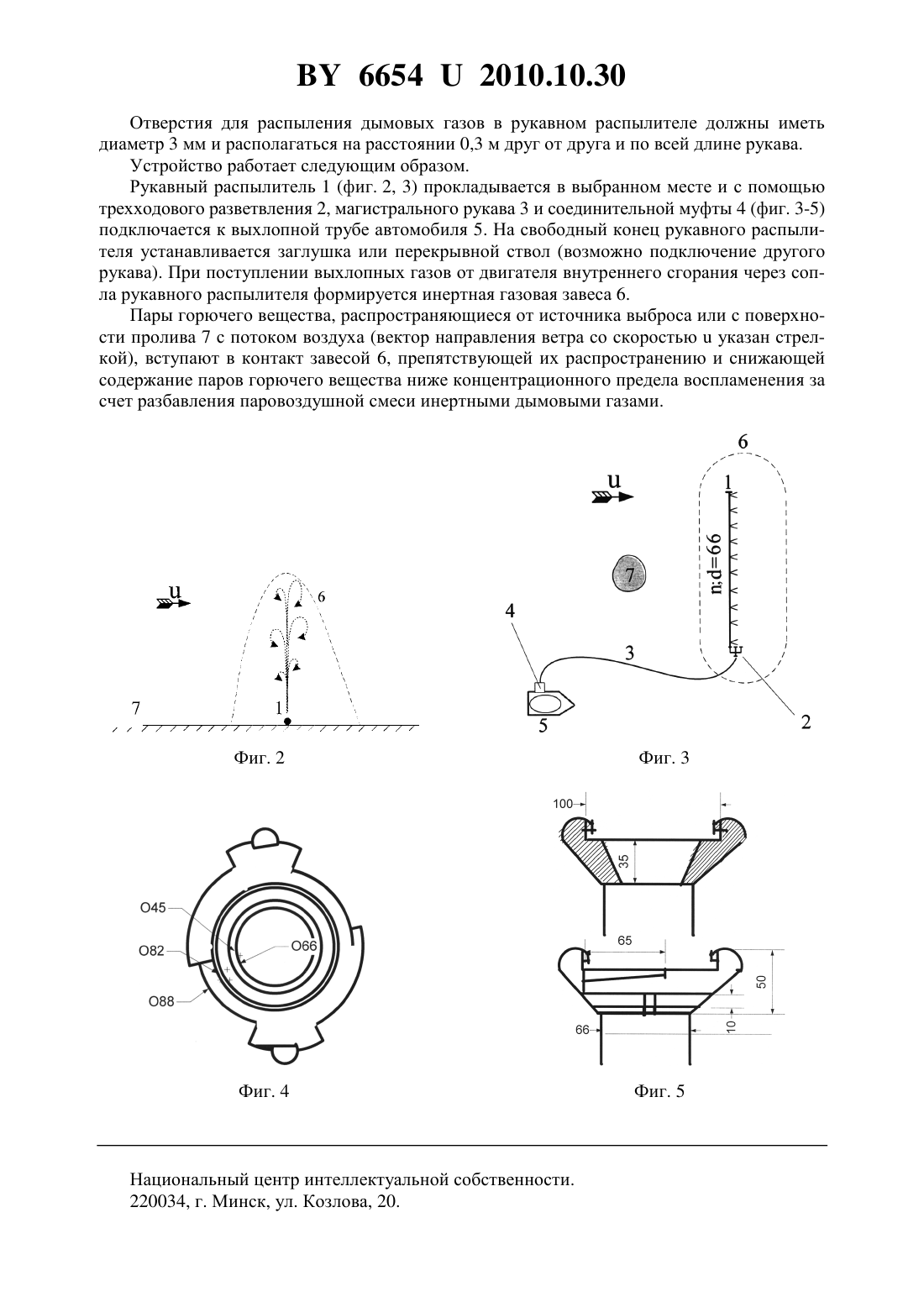

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ РАСПРОСТРАНЕНИЯ ПАРОВ ГОРЮЧЕГО ВЕЩЕСТВА ПРИ ВОЗНИКНОВЕНИИ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ(71) Заявитель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Котов Геннадий Викторович Булва Александр Дмитриевич Голуб Олег Витальевич(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для ограничения распространения паров горючего вещества при возникновении чрезвычайной ситуации представляет собой рукавный распылитель, изготовленный из прорезиненного или латексного пожарного рукава длиной 20 м и диаметром 66 мм,присоединенный к пожарному автомобилю либо другой приспособленной для целей пожаротушения техники с помощью переходной муфты, отличающееся тем, что в рукавном распылителе имеются сопла диаметром 3 мм, расположенные на расстоянии 0,3 м друг от друга, через которые происходит распыление дымовых газов, поступающих от двигателя внутреннего сгорания в целях создания газовой завесы.(56) 1. ГОСТ 22.8.05-99. Безопасность в чрезвычайных ситуациях. Аварийно-спасательные работы при ликвидации последствий аварий на химически опасных объектах. 2.,, 2005. - . 22,4. - . 535-5. 66542010.10.30 Устройство для ограничения распространения паров горючего вещества при возникновении чрезвычайной ситуации. Полезная модель относится к области борьбы с чрезвычайными ситуациями, в частности, может быть использована при проведении аварийно-спасательных работ при ликвидации последствий чрезвычайных ситуаций на транспорте и объектах производства,переработки и хранения горючих веществ. При возникновении чрезвычайной ситуации, связанной с выбросом (проливом) горючего вещества, в результате попадания его паров в атмосферу формируется взрывоопасное паровоздушное облако, распространяющееся в приземном слое воздуха под действием ветра. В связи с этим возникают условия высокой взрыво- и пожароопасности, что требует проведения неотложных мероприятий по ограничению распространения паров горючего вещества. Известны устройства, применяемые для создания восходящих тепловых потоков при ликвидации последствий чрезвычайных ситуаций, связанных с выбросом опасных химических веществ 1, представляющие собой вентиляторы или калориферы, установленные на пути движения зараженного облака. Устройства ориентированы таким образом, чтобы создавать тепловые потоки в направлении движения облака опасного химического вещества. Движущееся облако вовлекается в восходящий тепловой поток, что способствует рассеиванию токсичной примеси в окружающей среде. Известно устройство 2 (прототип), которое используется для абсорбции и рассеяния паров опасного химического вещества и содержит водяной насос, распылитель воды и оборудование для измерения скорости и направления ветра. Недостатками устройства являются потребность в использовании воды и высокая проницаемость набегающим воздушным потоком, несущим примесь. Задачей предлагаемой полезной модели является создание инертной газовой завесы,препятствующей распространению паров горючего вещества, образующихся при его аварийном выбросе или проливе. Постановка завесы обеспечит локализацию паровоздушного взрывоопасного облака, а также снижение вероятности воспламенения паров горючего вещества за счет разбавления инертным газом. Применение устройства не требует использования воды, традиционно применяемой при постановке завес в ходе аварийно-спасательных работ. Решение поставленной задачи достигается тем, что в рукавном распылителе для постановки инертной газовой завесы изготовляются сопла диаметром 3 мм с шагом 0,3 м,через которые распыляются дымовые газы, поступающие от двигателя внутреннего сгорания через магистральный рукав и соединительную муфту. Применение рукавного распылителя указанной конструкции позволит устанавливать инертную газовую завесу, которая обеспечит во-первых, возможность ограничивать распространение взрывоопасного паро-воздушного облака во-вторых, снижение содержания паров горючего вещества ниже концентрационного предела воспламенения. На фиг. 1 представлена схема рукавного распылителя. На фиг. 2 представлена схема создания инертной завесы с использованием рукавного распылителя (вид сбоку). На фиг. 3 представлена схема создания инертной завесы с использованием рукавного распылителя (вид сверху). На фиг. 4 представлена соединительная муфта (вид сверху). На фиг. 5 представлена соединительная муфта (вид сбоку). Рукавный распылитель (фиг. 1) изготовляется из стандартного прорезиненного или латексного пожарного рукава длиной 20 м и диаметром 66 мм. При использовании латексного рукава отверстия прожигаются горячим стержнем соответствующего диаметра. При использовании прорезиненного рукава перед просверливанием отверстий на него приклеиваются резиновые накладки диаметром 0,05 м. 2 66542010.10.30 Отверстия для распыления дымовых газов в рукавном распылителе должны иметь диаметр 3 мм и располагаться на расстоянии 0,3 м друг от друга и по всей длине рукава. Устройство работает следующим образом. Рукавный распылитель 1 (фиг. 2, 3) прокладывается в выбранном месте и с помощью трехходового разветвления 2, магистрального рукава 3 и соединительной муфты 4 (фиг. 3-5) подключается к выхлопной трубе автомобиля 5. На свободный конец рукавного распылителя устанавливается заглушка или перекрывной ствол (возможно подключение другого рукава). При поступлении выхлопных газов от двигателя внутреннего сгорания через сопла рукавного распылителя формируется инертная газовая завеса 6. Пары горючего вещества, распространяющиеся от источника выброса или с поверхности пролива 7 с потоком воздуха (вектор направления ветра со скоростьюуказан стрелкой), вступают в контакт завесой 6, препятствующей их распространению и снижающей содержание паров горючего вещества ниже концентрационного предела воспламенения за счет разбавления паровоздушной смеси инертными дымовыми газами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
