Мешалка лопастная биореактора для культивирования клеток и вирусов

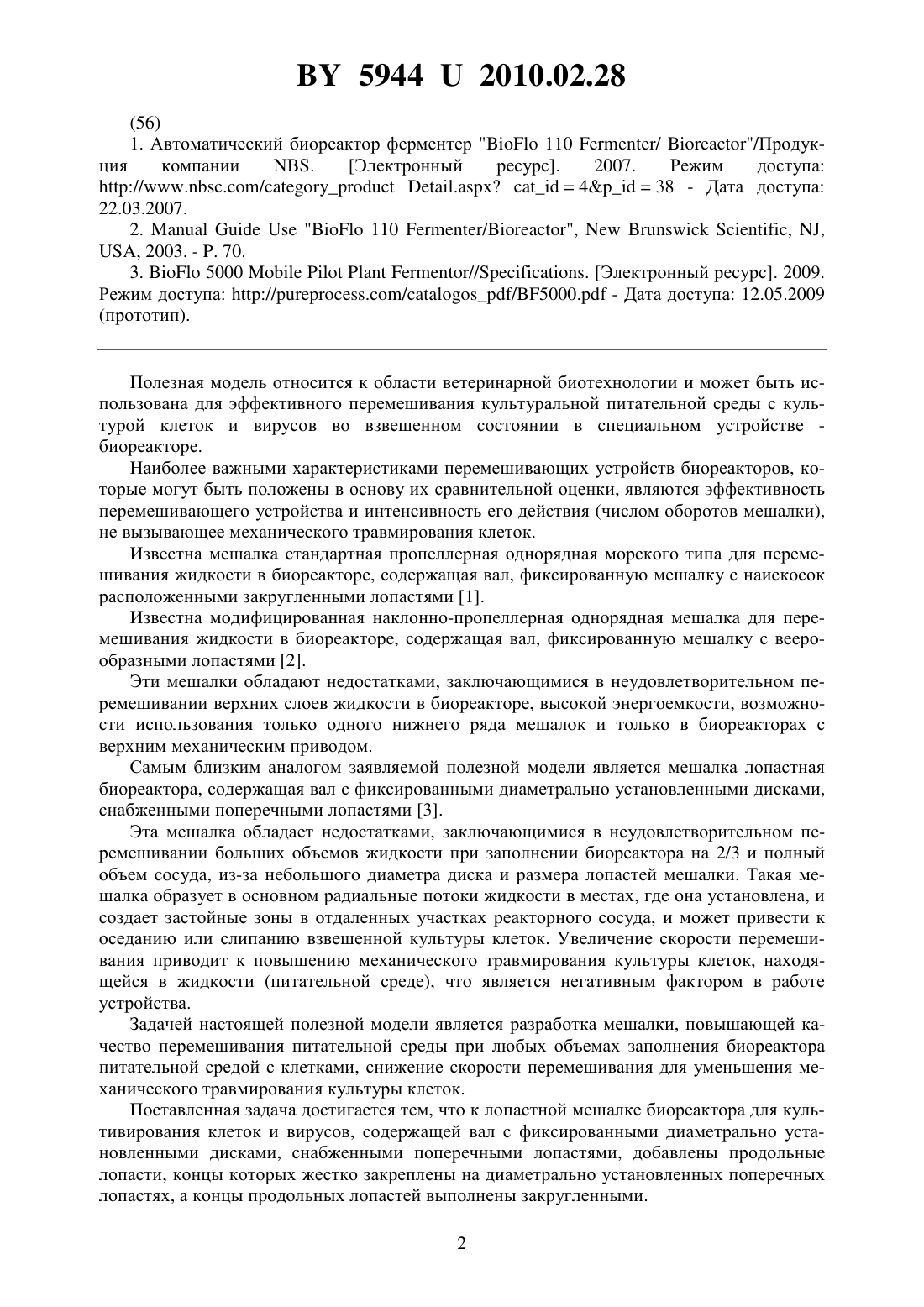

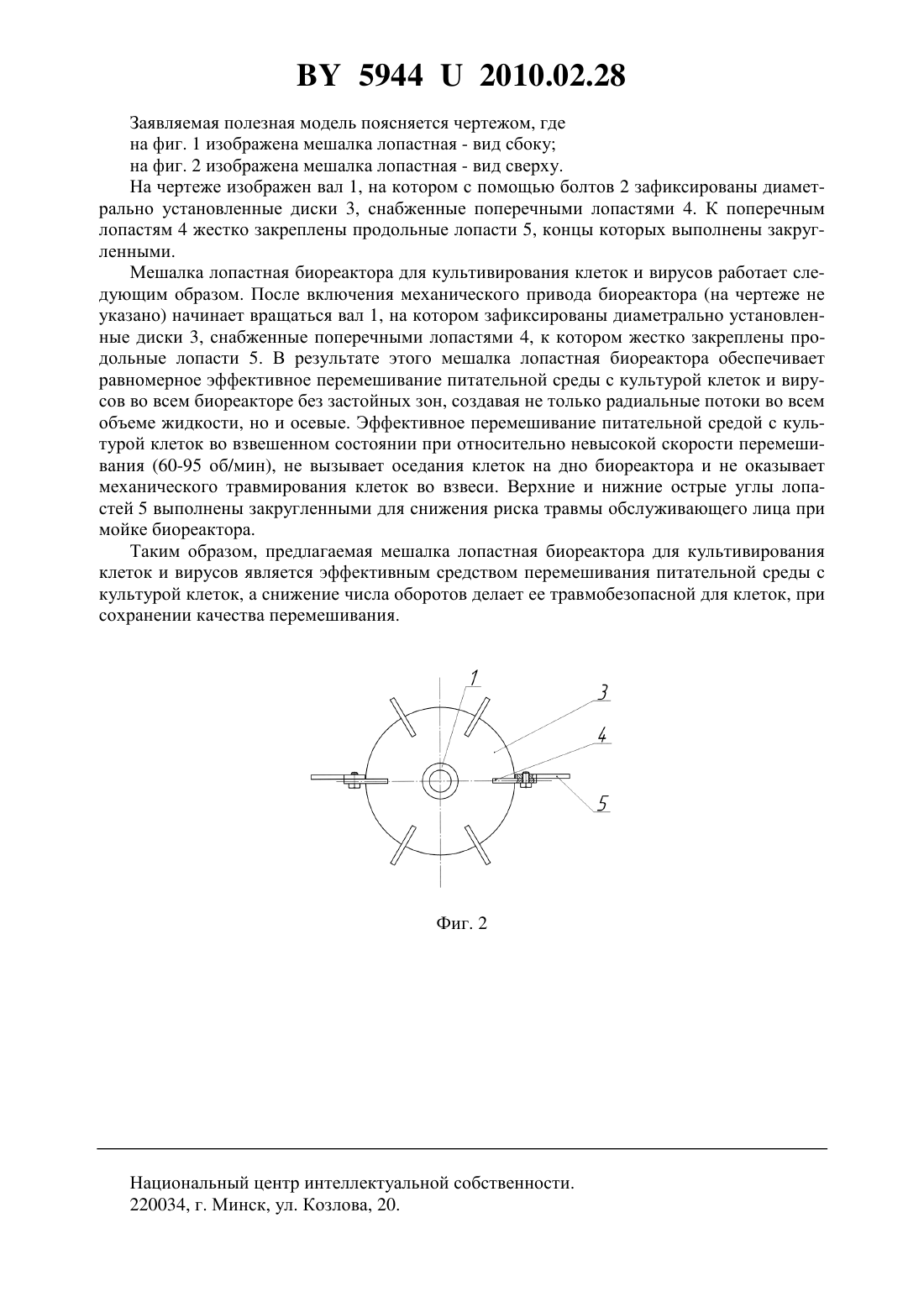

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕШАЛКА ЛОПАСТНАЯ БИОРЕАКТОРА ДЛЯ КУЛЬТИВИРОВАНИЯ КЛЕТОК И ВИРУСОВ(71) Заявитель Республиканское научно-исследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(72) Авторы Бабак Виктор Александрович Гусев Анатолий Алексеевич(73) Патентообладатель Республиканское научно-исследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(57) 1. Мешалка лопастная биореактора для культивирования клеток и вирусов, содержащая вал с фиксированными диаметрально установленными дисками, снабженными поперечными лопастями, отличающаяся тем, что она снабжена продольными лопастями,концы которых жестко закреплены на диаметрально установленных поперечных лопастях. 2. Мешалка по п. 2, отличающаяся тем, что концы продольных лопастей выполнены закругленными.(56) 1. Автоматический биореактор ферментер 110 / /Продукция компании(прототип). Полезная модель относится к области ветеринарной биотехнологии и может быть использована для эффективного перемешивания культуральной питательной среды с культурой клеток и вирусов во взвешенном состоянии в специальном устройстве биореакторе. Наиболее важными характеристиками перемешивающих устройств биореакторов, которые могут быть положены в основу их сравнительной оценки, являются эффективность перемешивающего устройства и интенсивность его действия (числом оборотов мешалки),не вызывающее механического травмирования клеток. Известна мешалка стандартная пропеллерная однорядная морского типа для перемешивания жидкости в биореакторе, содержащая вал, фиксированную мешалку с наискосок расположенными закругленными лопастями 1. Известна модифицированная наклонно-пропеллерная однорядная мешалка для перемешивания жидкости в биореакторе, содержащая вал, фиксированную мешалку с веерообразными лопастями 2. Эти мешалки обладают недостатками, заключающимися в неудовлетворительном перемешивании верхних слоев жидкости в биореакторе, высокой энергоемкости, возможности использования только одного нижнего ряда мешалок и только в биореакторах с верхним механическим приводом. Самым близким аналогом заявляемой полезной модели является мешалка лопастная биореактора, содержащая вал с фиксированными диаметрально установленными дисками,снабженными поперечными лопастями 3. Эта мешалка обладает недостатками, заключающимися в неудовлетворительном перемешивании больших объемов жидкости при заполнении биореактора на 2/3 и полный объем сосуда, из-за небольшого диаметра диска и размера лопастей мешалки. Такая мешалка образует в основном радиальные потоки жидкости в местах, где она установлена, и создает застойные зоны в отдаленных участках реакторного сосуда, и может привести к оседанию или слипанию взвешенной культуры клеток. Увеличение скорости перемешивания приводит к повышению механического травмирования культуры клеток, находящейся в жидкости (питательной среде), что является негативным фактором в работе устройства. Задачей настоящей полезной модели является разработка мешалки, повышающей качество перемешивания питательной среды при любых объемах заполнения биореактора питательной средой с клетками, снижение скорости перемешивания для уменьшения механического травмирования культуры клеток. Поставленная задача достигается тем, что к лопастной мешалке биореактора для культивирования клеток и вирусов, содержащей вал с фиксированными диаметрально установленными дисками, снабженными поперечными лопастями, добавлены продольные лопасти, концы которых жестко закреплены на диаметрально установленных поперечных лопастях, а концы продольных лопастей выполнены закругленными. 2 59442010.02.28 Заявляемая полезная модель поясняется чертежом, где на фиг. 1 изображена мешалка лопастная - вид сбоку на фиг. 2 изображена мешалка лопастная - вид сверху. На чертеже изображен вал 1, на котором с помощью болтов 2 зафиксированы диаметрально установленные диски 3, снабженные поперечными лопастями 4. К поперечным лопастям 4 жестко закреплены продольные лопасти 5, концы которых выполнены закругленными. Мешалка лопастная биореактора для культивирования клеток и вирусов работает следующим образом. После включения механического привода биореактора (на чертеже не указано) начинает вращаться вал 1, на котором зафиксированы диаметрально установленные диски 3, снабженные поперечными лопастями 4, к котором жестко закреплены продольные лопасти 5. В результате этого мешалка лопастная биореактора обеспечивает равномерное эффективное перемешивание питательной среды с культурой клеток и вирусов во всем биореакторе без застойных зон, создавая не только радиальные потоки во всем объеме жидкости, но и осевые. Эффективное перемешивание питательной средой с культурой клеток во взвешенном состоянии при относительно невысокой скорости перемешивания (60-95 об/мин), не вызывает оседания клеток на дно биореактора и не оказывает механического травмирования клеток во взвеси. Верхние и нижние острые углы лопастей 5 выполнены закругленными для снижения риска травмы обслуживающего лица при мойке биореактора. Таким образом, предлагаемая мешалка лопастная биореактора для культивирования клеток и вирусов является эффективным средством перемешивания питательной среды с культурой клеток, а снижение числа оборотов делает ее травмобезопасной для клеток, при сохранении качества перемешивания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
