Горелочное устройство

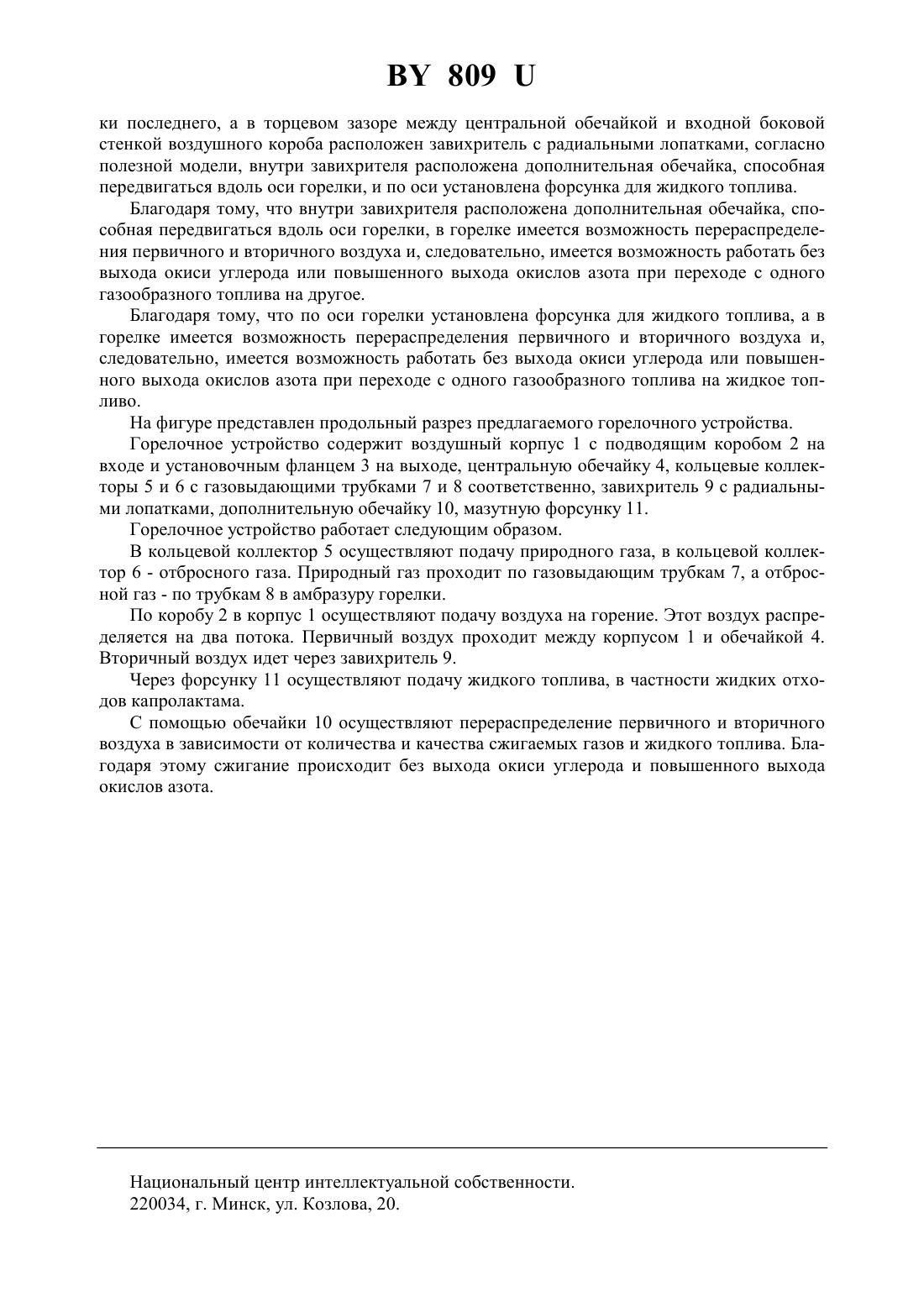

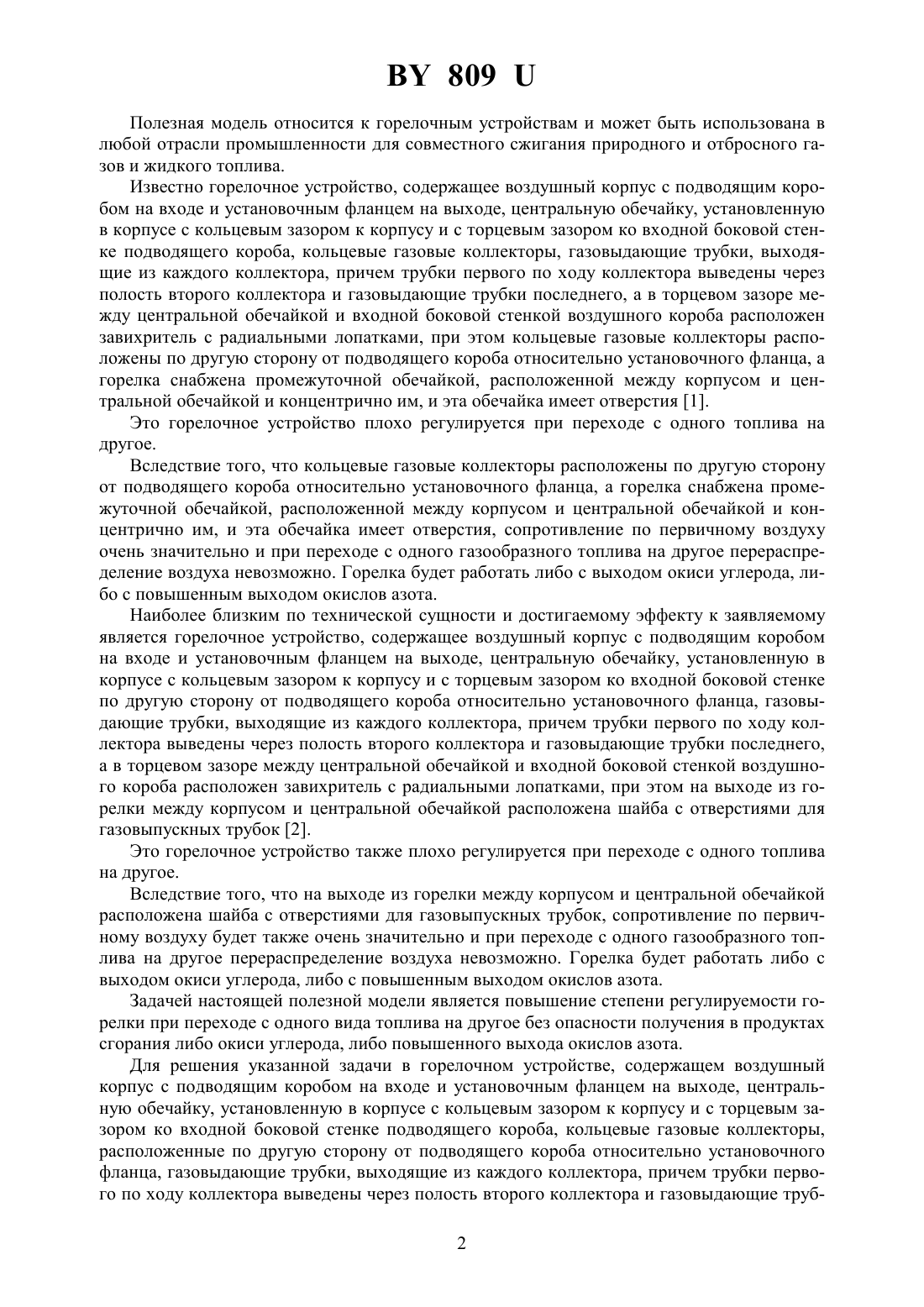

(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Родионов Борис НиколаевичЮрша Иосиф Антонович Иванов Геннадий Борисович Иванов Василий Игнатович Логис Евгений Алексеевич Хамчук Виктор Михайлович Китов Виктор Иванович Галин Геннадий Борисович(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Горелочное устройство, содержащее воздушный корпус с подводящим коробом на входе и установочным фланцем на выходе, центральную обечайку, установленную в корпусе с кольцевым зазором к корпусу и с торцевым зазором ко входной боковой стенке подводящего короба, кольцевые газовые коллекторы, расположенные по другую сторону от подводящего короба относительно установочного фланца, газовыдающие трубки, выходящие из каждого коллектора, причем трубки первого по ходу коллектора выведены через полость второго коллектора и газовыдающие трубки последнего, а в торцевом зазоре между центральной обечайкой и входной боковой стенкой воздушного короба расположен завихритель с радиальными лопатками, отличающееся тем, что внутри завихрителя расположена дополнительная обечайка, способная передвигаться вдоль оси горелки, и по оси установлена форсунка для жидкого топлива. 809 Полезная модель относится к горелочным устройствам и может быть использована в любой отрасли промышленности для совместного сжигания природного и отбросного газов и жидкого топлива. Известно горелочное устройство, содержащее воздушный корпус с подводящим коробом на входе и установочным фланцем на выходе, центральную обечайку, установленную в корпусе с кольцевым зазором к корпусу и с торцевым зазором ко входной боковой стенке подводящего короба, кольцевые газовые коллекторы, газовыдающие трубки, выходящие из каждого коллектора, причем трубки первого по ходу коллектора выведены через полость второго коллектора и газовыдающие трубки последнего, а в торцевом зазоре между центральной обечайкой и входной боковой стенкой воздушного короба расположен завихритель с радиальными лопатками, при этом кольцевые газовые коллекторы расположены по другую сторону от подводящего короба относительно установочного фланца, а горелка снабжена промежуточной обечайкой, расположенной между корпусом и центральной обечайкой и концентрично им, и эта обечайка имеет отверстия 1. Это горелочное устройство плохо регулируется при переходе с одного топлива на другое. Вследствие того, что кольцевые газовые коллекторы расположены по другую сторону от подводящего короба относительно установочного фланца, а горелка снабжена промежуточной обечайкой, расположенной между корпусом и центральной обечайкой и концентрично им, и эта обечайка имеет отверстия, сопротивление по первичному воздуху очень значительно и при переходе с одного газообразного топлива на другое перераспределение воздуха невозможно. Горелка будет работать либо с выходом окиси углерода, либо с повышенным выходом окислов азота. Наиболее близким по технической сущности и достигаемому эффекту к заявляемому является горелочное устройство, содержащее воздушный корпус с подводящим коробом на входе и установочным фланцем на выходе, центральную обечайку, установленную в корпусе с кольцевым зазором к корпусу и с торцевым зазором ко входной боковой стенке по другую сторону от подводящего короба относительно установочного фланца, газовыдающие трубки, выходящие из каждого коллектора, причем трубки первого по ходу коллектора выведены через полость второго коллектора и газовыдающие трубки последнего,а в торцевом зазоре между центральной обечайкой и входной боковой стенкой воздушного короба расположен завихритель с радиальными лопатками, при этом на выходе из горелки между корпусом и центральной обечайкой расположена шайба с отверстиями для газовыпускных трубок 2. Это горелочное устройство также плохо регулируется при переходе с одного топлива на другое. Вследствие того, что на выходе из горелки между корпусом и центральной обечайкой расположена шайба с отверстиями для газовыпускных трубок, сопротивление по первичному воздуху будет также очень значительно и при переходе с одного газообразного топлива на другое перераспределение воздуха невозможно. Горелка будет работать либо с выходом окиси углерода, либо с повышенным выходом окислов азота. Задачей настоящей полезной модели является повышение степени регулируемости горелки при переходе с одного вида топлива на другое без опасности получения в продуктах сгорания либо окиси углерода, либо повышенного выхода окислов азота. Для решения указанной задачи в горелочном устройстве, содержащем воздушный корпус с подводящим коробом на входе и установочным фланцем на выходе, центральную обечайку, установленную в корпусе с кольцевым зазором к корпусу и с торцевым зазором ко входной боковой стенке подводящего короба, кольцевые газовые коллекторы,расположенные по другую сторону от подводящего короба относительно установочного фланца, газовыдающие трубки, выходящие из каждого коллектора, причем трубки первого по ходу коллектора выведены через полость второго коллектора и газовыдающие труб 2 809 ки последнего, а в торцевом зазоре между центральной обечайкой и входной боковой стенкой воздушного короба расположен завихритель с радиальными лопатками, согласно полезной модели, внутри завихрителя расположена дополнительная обечайка, способная передвигаться вдоль оси горелки, и по оси установлена форсунка для жидкого топлива. Благодаря тому, что внутри завихрителя расположена дополнительная обечайка, способная передвигаться вдоль оси горелки, в горелке имеется возможность перераспределения первичного и вторичного воздуха и, следовательно, имеется возможность работать без выхода окиси углерода или повышенного выхода окислов азота при переходе с одного газообразного топлива на другое. Благодаря тому, что по оси горелки установлена форсунка для жидкого топлива, а в горелке имеется возможность перераспределения первичного и вторичного воздуха и,следовательно, имеется возможность работать без выхода окиси углерода или повышенного выхода окислов азота при переходе с одного газообразного топлива на жидкое топливо. На фигуре представлен продольный разрез предлагаемого горелочного устройства. Горелочное устройство содержит воздушный корпус 1 с подводящим коробом 2 на входе и установочным фланцем 3 на выходе, центральную обечайку 4, кольцевые коллекторы 5 и 6 с газовыдающими трубками 7 и 8 соответственно, завихритель 9 с радиальными лопатками, дополнительную обечайку 10, мазутную форсунку 11. Горелочное устройство работает следующим образом. В кольцевой коллектор 5 осуществляют подачу природного газа, в кольцевой коллектор 6 - отбросного газа. Природный газ проходит по газовыдающим трубкам 7, а отбросной газ - по трубкам 8 в амбразуру горелки. По коробу 2 в корпус 1 осуществляют подачу воздуха на горение. Этот воздух распределяется на два потока. Первичный воздух проходит между корпусом 1 и обечайкой 4. Вторичный воздух идет через завихритель 9. Через форсунку 11 осуществляют подачу жидкого топлива, в частности жидких отходов капролактама. С помощью обечайки 10 осуществляют перераспределение первичного и вторичного воздуха в зависимости от количества и качества сжигаемых газов и жидкого топлива. Благодаря этому сжигание происходит без выхода окиси углерода и повышенного выхода окислов азота. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
