Планшета для диагностических исследований

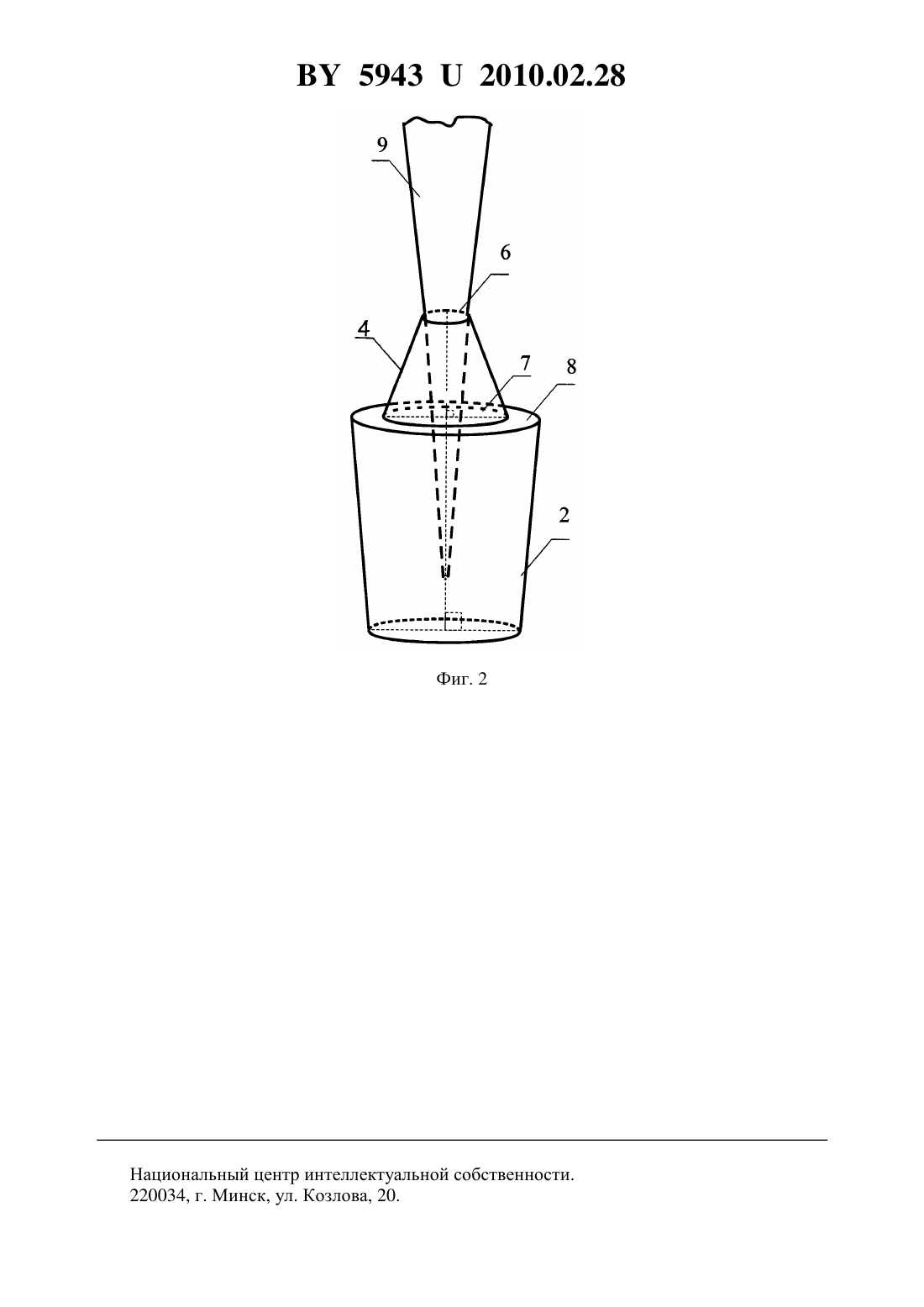

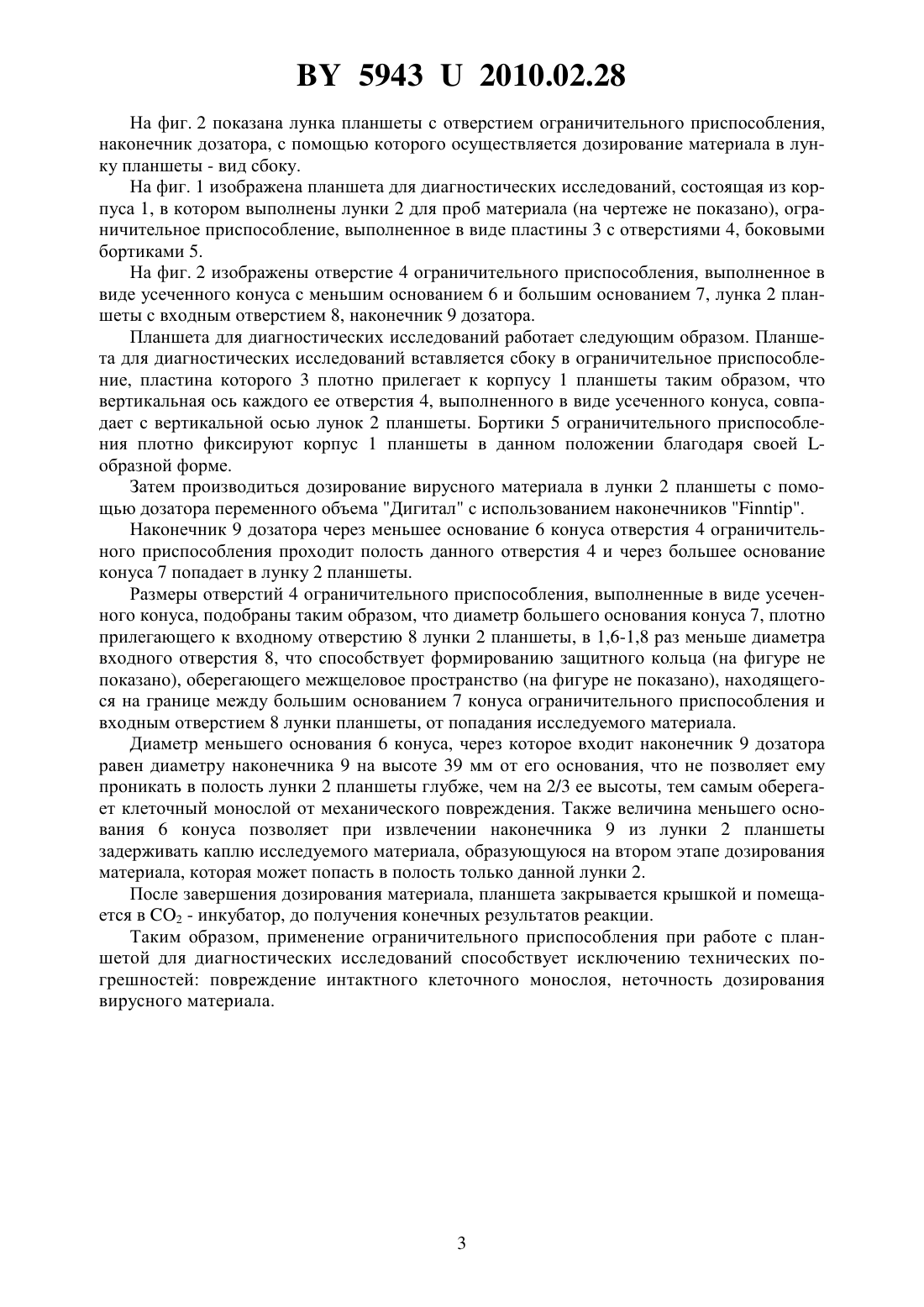

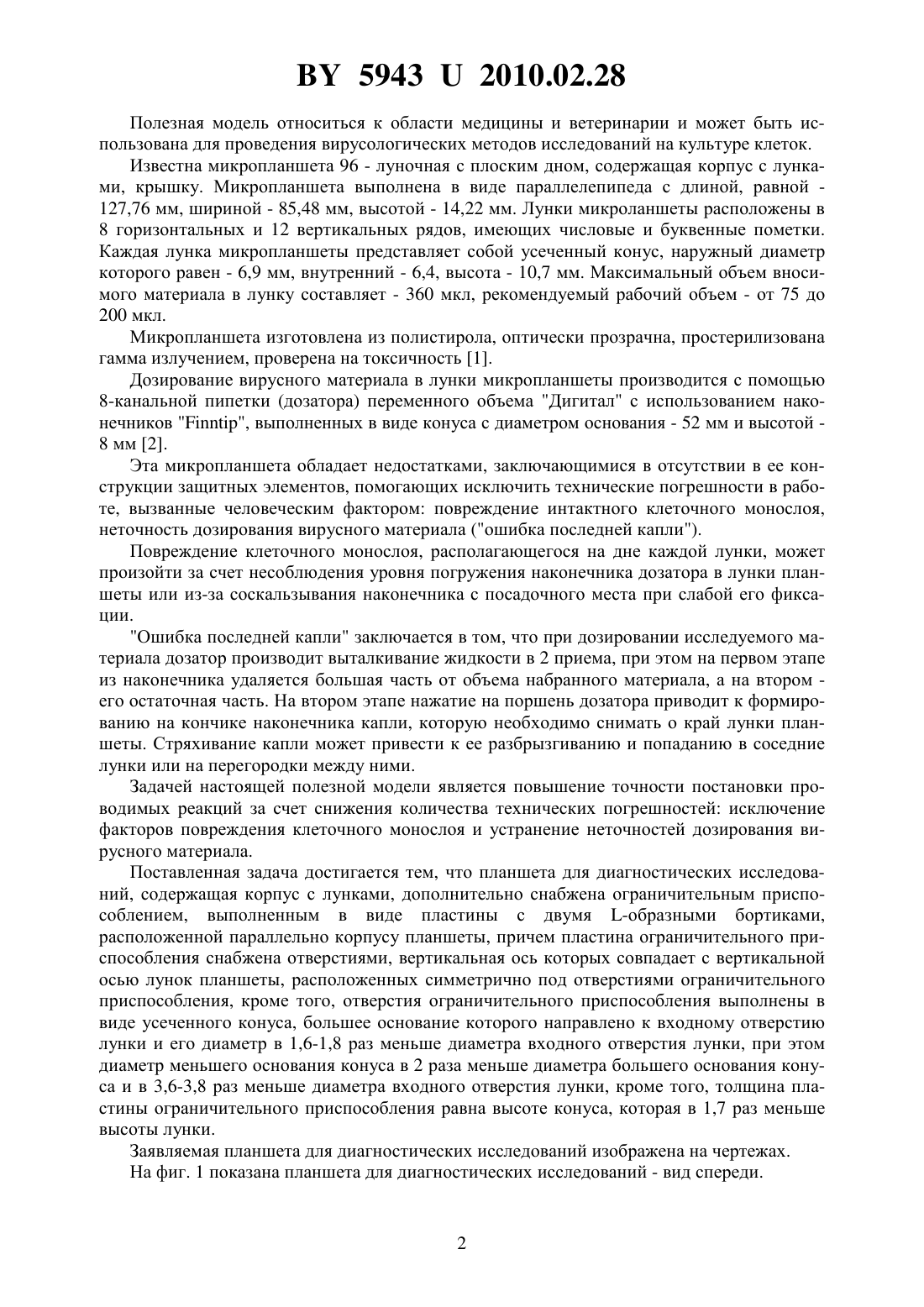

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛАНШЕТА ДЛЯ ДИАГНОСТИЧЕСКИХ ИССЛЕДОВАНИЙ(71) Заявитель Республиканское научноисследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(72) Авторы Чаплыго Кристина Эдуардовна Гусев Анатолий Алексеевич Минчук Юлия Николаевна(73) Патентообладатель Республиканское научно-исследовательское дочернее унитарное предприятие Институт экспериментальной ветеринарии им. С.Н.Вышелесского(57) Планшета для диагностических исследований, содержащая корпус с лунками, отличающаяся тем, что она дополнительно снабжена ограничительным приспособлением,выполненным в виде пластины с двумя -образными бортиками, расположенной параллельно корпусу планшеты, причем пластина ограничительного приспособления снабжена отверстиями, вертикальная ось которых совпадает с вертикальной осью лунок планшеты,расположенных симметрично под отверстиями ограничительного приспособления, кроме того, отверстия ограничительного приспособления выполнены в виде усеченного конуса,большее основание которого направлено к входному отверстию лунки и его диаметр в 1,61,8 раз меньше диаметра входного отверстия лунки, при этом диаметр меньшего основания конуса в 2 раза меньше диаметра большего основания конуса и в 3,6-3,8 раз меньше диаметра входного отверстия лунки, кроме того, толщина пластины ограничительного приспособления равна высоте конуса, которая в 1,7 раз меньше высоты лунки.//.-.//13- - Дата доступа 28.05.2009. 2. Руководство по эксплуатации восьмиканальной пипетки переменного объема Дигитал. - Спб Термо Фишер Сайентифик, 2008. - 8 с. 59432010.02.28 Полезная модель относиться к области медицины и ветеринарии и может быть использована для проведения вирусологических методов исследований на культуре клеток. Известна микропланшета 96 - луночная с плоским дном, содержащая корпус с лунками, крышку. Микропланшета выполнена в виде параллелепипеда с длиной, равной 127,76 мм, шириной - 85,48 мм, высотой - 14,22 мм. Лунки микроланшеты расположены в 8 горизонтальных и 12 вертикальных рядов, имеющих числовые и буквенные пометки. Каждая лунка микропланшеты представляет собой усеченный конус, наружный диаметр которого равен - 6,9 мм, внутренний - 6,4, высота - 10,7 мм. Максимальный объем вносимого материала в лунку составляет - 360 мкл, рекомендуемый рабочий объем - от 75 до 200 мкл. Микропланшета изготовлена из полистирола, оптически прозрачна, простерилизована гамма излучением, проверена на токсичность 1. Дозирование вирусного материала в лунки микропланшеты производится с помощью 8-канальной пипетки (дозатора) переменного объема Дигитал с использованием наконечников , выполненных в виде конуса с диаметром основания - 52 мм и высотой 8 мм 2. Эта микропланшета обладает недостатками, заключающимися в отсутствии в ее конструкции защитных элементов, помогающих исключить технические погрешности в работе, вызванные человеческим фактором повреждение интактного клеточного монослоя,неточность дозирования вирусного материала (ошибка последней капли). Повреждение клеточного монослоя, располагающегося на дне каждой лунки, может произойти за счет несоблюдения уровня погружения наконечника дозатора в лунки планшеты или из-за соскальзывания наконечника с посадочного места при слабой его фиксации. Ошибка последней капли заключается в том, что при дозировании исследуемого материала дозатор производит выталкивание жидкости в 2 приема, при этом на первом этапе из наконечника удаляется большая часть от объема набранного материала, а на втором его остаточная часть. На втором этапе нажатие на поршень дозатора приводит к формированию на кончике наконечника капли, которую необходимо снимать о край лунки планшеты. Стряхивание капли может привести к ее разбрызгиванию и попаданию в соседние лунки или на перегородки между ними. Задачей настоящей полезной модели является повышение точности постановки проводимых реакций за счет снижения количества технических погрешностей исключение факторов повреждения клеточного монослоя и устранение неточностей дозирования вирусного материала. Поставленная задача достигается тем, что планшета для диагностических исследований, содержащая корпус с лунками, дополнительно снабжена ограничительным приспособлением, выполненным в виде пластины с двумя -образными бортиками,расположенной параллельно корпусу планшеты, причем пластина ограничительного приспособления снабжена отверстиями, вертикальная ось которых совпадает с вертикальной осью лунок планшеты, расположенных симметрично под отверстиями ограничительного приспособления, кроме того, отверстия ограничительного приспособления выполнены в виде усеченного конуса, большее основание которого направлено к входному отверстию лунки и его диаметр в 1,6-1,8 раз меньше диаметра входного отверстия лунки, при этом диаметр меньшего основания конуса в 2 раза меньше диаметра большего основания конуса и в 3,6-3,8 раз меньше диаметра входного отверстия лунки, кроме того, толщина пластины ограничительного приспособления равна высоте конуса, которая в 1,7 раз меньше высоты лунки. Заявляемая планшета для диагностических исследований изображена на чертежах. На фиг. 1 показана планшета для диагностических исследований - вид спереди. 59432010.02.28 На фиг. 2 показана лунка планшеты с отверстием ограничительного приспособления,наконечник дозатора, с помощью которого осуществляется дозирование материала в лунку планшеты - вид сбоку. На фиг. 1 изображена планшета для диагностических исследований, состоящая из корпуса 1, в котором выполнены лунки 2 для проб материала (на чертеже не показано), ограничительное приспособление, выполненное в виде пластины 3 с отверстиями 4, боковыми бортиками 5. На фиг. 2 изображены отверстие 4 ограничительного приспособления, выполненное в виде усеченного конуса с меньшим основанием 6 и большим основанием 7, лунка 2 планшеты с входным отверстием 8, наконечник 9 дозатора. Планшета для диагностических исследований работает следующим образом. Планшета для диагностических исследований вставляется сбоку в ограничительное приспособление, пластина которого 3 плотно прилегает к корпусу 1 планшеты таким образом, что вертикальная ось каждого ее отверстия 4, выполненного в виде усеченного конуса, совпадает с вертикальной осью лунок 2 планшеты. Бортики 5 ограничительного приспособления плотно фиксируют корпус 1 планшеты в данном положении благодаря своей образной форме. Затем производиться дозирование вирусного материала в лунки 2 планшеты с помощью дозатора переменного объема Дигитал с использованием наконечников . Наконечник 9 дозатора через меньшее основание 6 конуса отверстия 4 ограничительного приспособления проходит полость данного отверстия 4 и через большее основание конуса 7 попадает в лунку 2 планшеты. Размеры отверстий 4 ограничительного приспособления, выполненные в виде усеченного конуса, подобраны таким образом, что диаметр большего основания конуса 7, плотно прилегающего к входному отверстию 8 лунки 2 планшеты, в 1,6-1,8 раз меньше диаметра входного отверстия 8, что способствует формированию защитного кольца (на фигуре не показано), оберегающего межщеловое пространство (на фигуре не показано), находящегося на границе между большим основанием 7 конуса ограничительного приспособления и входным отверстием 8 лунки планшеты, от попадания исследуемого материала. Диаметр меньшего основания 6 конуса, через которое входит наконечник 9 дозатора равен диаметру наконечника 9 на высоте 39 мм от его основания, что не позволяет ему проникать в полость лунки 2 планшеты глубже, чем на 2/3 ее высоты, тем самым оберегает клеточный монослой от механического повреждения. Также величина меньшего основания 6 конуса позволяет при извлечении наконечника 9 из лунки 2 планшеты задерживать каплю исследуемого материала, образующуюся на втором этапе дозирования материала, которая может попасть в полость только данной лунки 2. После завершения дозирования материала, планшета закрывается крышкой и помещается в 2 - инкубатор, до получения конечных результатов реакции. Таким образом, применение ограничительного приспособления при работе с планшетой для диагностических исследований способствует исключению технических погрешностей повреждение интактного клеточного монослоя, неточность дозирования вирусного материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
