Комбинированный роторный картофелевысаживающий аппарат

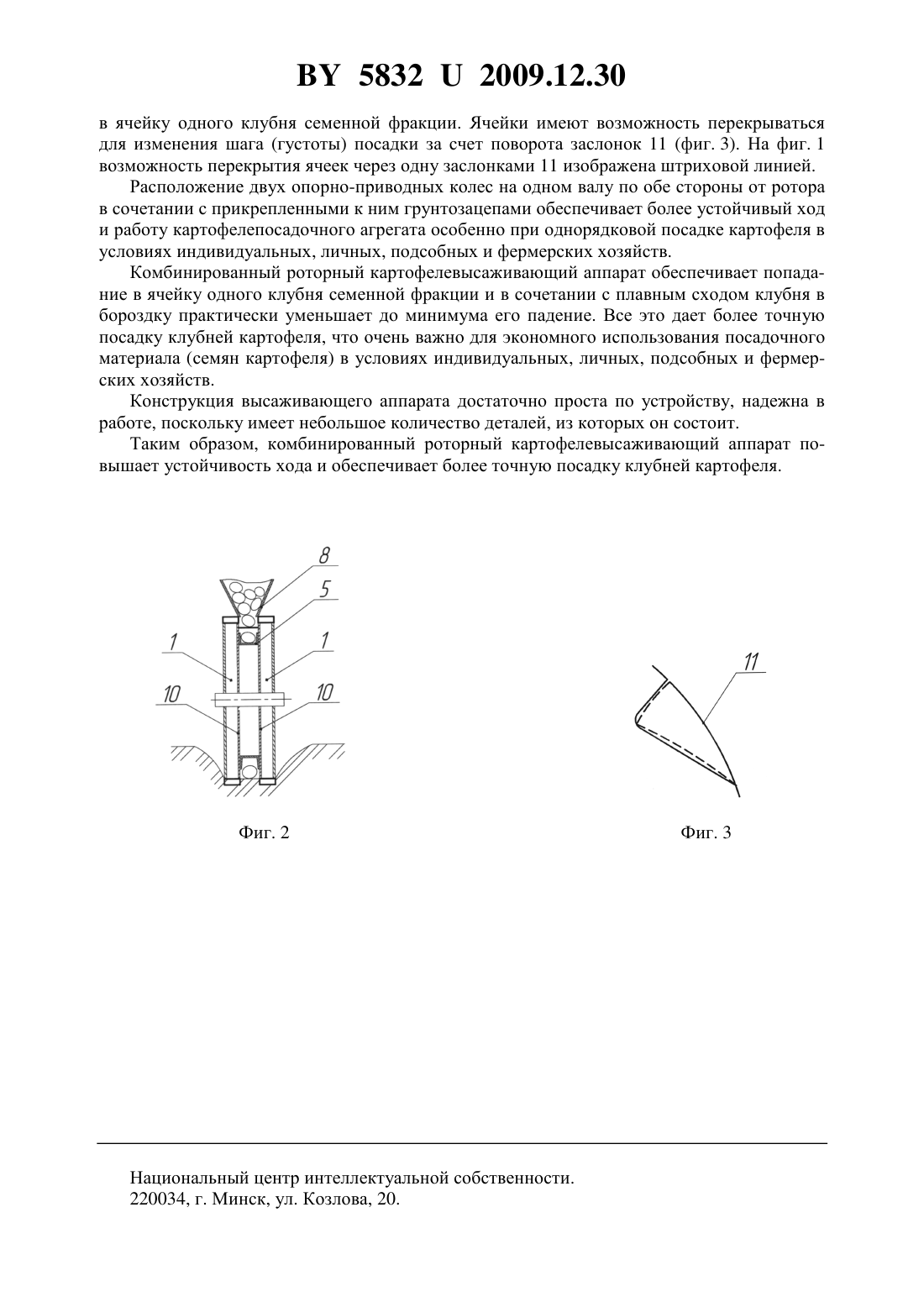

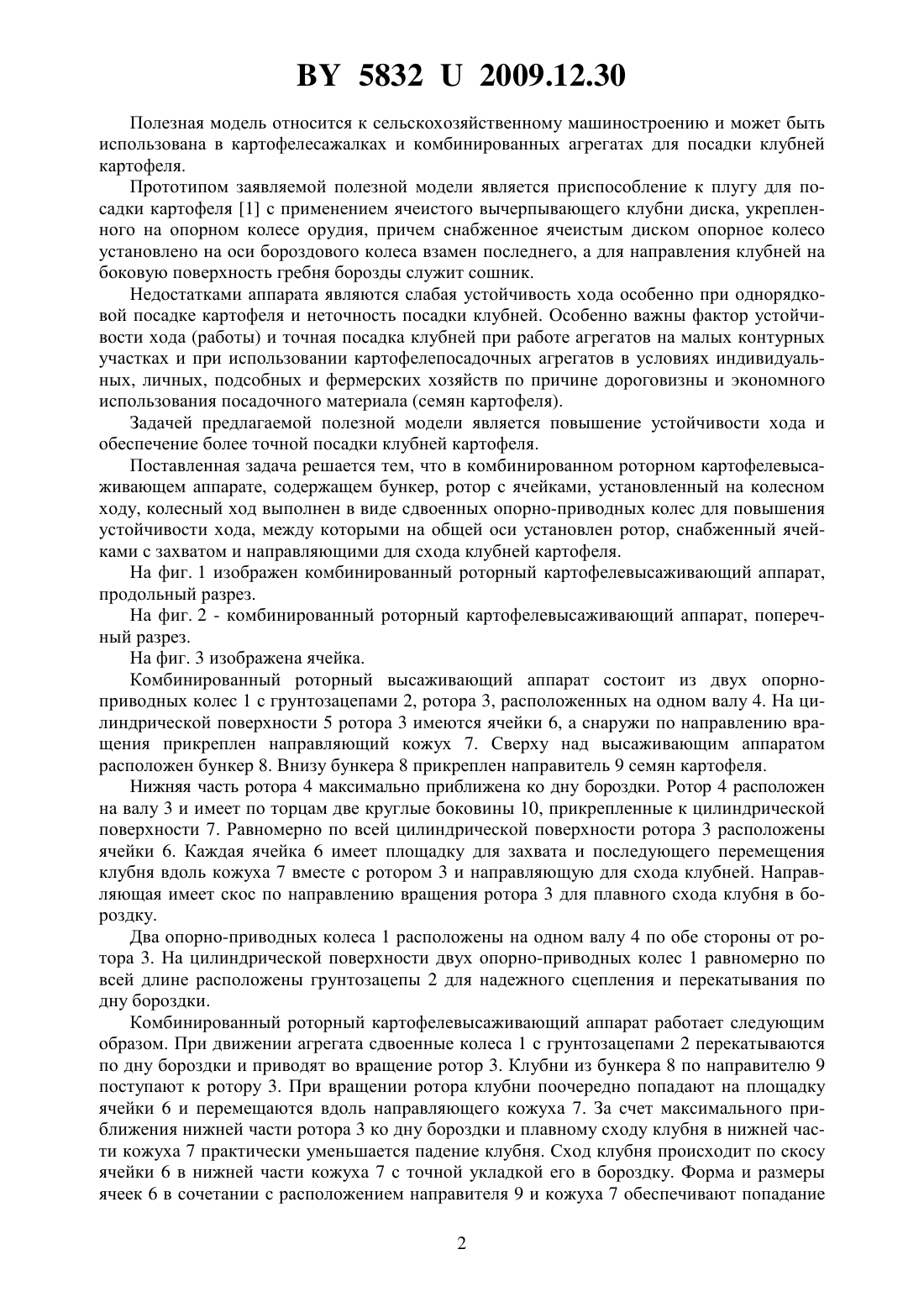

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ РОТОРНЫЙ КАРТОФЕЛЕВЫСАЖИВАЮЩИЙ АППАРАТ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Вабищевич Антон Григорьевич Янцов Николай Демьянович Прищепов Михаил Александрович Вабищевич Георгий Антонович Вабищевич Анна Антоновна Апенкин Евгений Светославович Бородин Александр Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный роторный картофелевысаживающий аппарат, содержащий бункер,ротор с ячейками, установленный на колесном ходу, отличающийся тем, что колесный ход выполнен в виде сдвоенных опорно-приводных колес, между которыми на общей оси установлен ротор, снабженный ячейками с захватом и направляющими для схода клубней. 58322009.12.30 Полезная модель относится к сельскохозяйственному машиностроению и может быть использована в картофелесажалках и комбинированных агрегатах для посадки клубней картофеля. Прототипом заявляемой полезной модели является приспособление к плугу для посадки картофеля 1 с применением ячеистого вычерпывающего клубни диска, укрепленного на опорном колесе орудия, причем снабженное ячеистым диском опорное колесо установлено на оси бороздового колеса взамен последнего, а для направления клубней на боковую поверхность гребня борозды служит сошник. Недостатками аппарата являются слабая устойчивость хода особенно при однорядковой посадке картофеля и неточность посадки клубней. Особенно важны фактор устойчивости хода (работы) и точная посадка клубней при работе агрегатов на малых контурных участках и при использовании картофелепосадочных агрегатов в условиях индивидуальных, личных, подсобных и фермерских хозяйств по причине дороговизны и экономного использования посадочного материала (семян картофеля). Задачей предлагаемой полезной модели является повышение устойчивости хода и обеспечение более точной посадки клубней картофеля. Поставленная задача решается тем, что в комбинированном роторном картофелевысаживающем аппарате, содержащем бункер, ротор с ячейками, установленный на колесном ходу, колесный ход выполнен в виде сдвоенных опорно-приводных колес для повышения устойчивости хода, между которыми на общей оси установлен ротор, снабженный ячейками с захватом и направляющими для схода клубней картофеля. На фиг. 1 изображен комбинированный роторный картофелевысаживающий аппарат,продольный разрез. На фиг. 2 - комбинированный роторный картофелевысаживающий аппарат, поперечный разрез. На фиг. 3 изображена ячейка. Комбинированный роторный высаживающий аппарат состоит из двух опорноприводных колес 1 с грунтозацепами 2, ротора 3, расположенных на одном валу 4. На цилиндрической поверхности 5 ротора 3 имеются ячейки 6, а снаружи по направлению вращения прикреплен направляющий кожух 7. Сверху над высаживающим аппаратом расположен бункер 8. Внизу бункера 8 прикреплен направитель 9 семян картофеля. Нижняя часть ротора 4 максимально приближена ко дну бороздки. Ротор 4 расположен на валу 3 и имеет по торцам две круглые боковины 10, прикрепленные к цилиндрической поверхности 7. Равномерно по всей цилиндрической поверхности ротора 3 расположены ячейки 6. Каждая ячейка 6 имеет площадку для захвата и последующего перемещения клубня вдоль кожуха 7 вместе с ротором 3 и направляющую для схода клубней. Направляющая имеет скос по направлению вращения ротора 3 для плавного схода клубня в бороздку. Два опорно-приводных колеса 1 расположены на одном валу 4 по обе стороны от ротора 3. На цилиндрической поверхности двух опорно-приводных колес 1 равномерно по всей длине расположены грунтозацепы 2 для надежного сцепления и перекатывания по дну бороздки. Комбинированный роторный картофелевысаживающий аппарат работает следующим образом. При движении агрегата сдвоенные колеса 1 с грунтозацепами 2 перекатываются по дну бороздки и приводят во вращение ротор 3. Клубни из бункера 8 по направителю 9 поступают к ротору 3. При вращении ротора клубни поочередно попадают на площадку ячейки 6 и перемещаются вдоль направляющего кожуха 7. За счет максимального приближения нижней части ротора 3 ко дну бороздки и плавному сходу клубня в нижней части кожуха 7 практически уменьшается падение клубня. Сход клубня происходит по скосу ячейки 6 в нижней части кожуха 7 с точной укладкой его в бороздку. Форма и размеры ячеек 6 в сочетании с расположением направителя 9 и кожуха 7 обеспечивают попадание 2 58322009.12.30 в ячейку одного клубня семенной фракции. Ячейки имеют возможность перекрываться для изменения шага (густоты) посадки за счет поворота заслонок 11 (фиг. 3). На фиг. 1 возможность перекрытия ячеек через одну заслонками 11 изображена штриховой линией. Расположение двух опорно-приводных колес на одном валу по обе стороны от ротора в сочетании с прикрепленными к ним грунтозацепами обеспечивает более устойчивый ход и работу картофелепосадочного агрегата особенно при однорядковой посадке картофеля в условиях индивидуальных, личных, подсобных и фермерских хозяйств. Комбинированный роторный картофелевысаживающий аппарат обеспечивает попадание в ячейку одного клубня семенной фракции и в сочетании с плавным сходом клубня в бороздку практически уменьшает до минимума его падение. Все это дает более точную посадку клубней картофеля, что очень важно для экономного использования посадочного материала (семян картофеля) в условиях индивидуальных, личных, подсобных и фермерских хозяйств. Конструкция высаживающего аппарата достаточно проста по устройству, надежна в работе, поскольку имеет небольшое количество деталей, из которых он состоит. Таким образом, комбинированный роторный картофелевысаживающий аппарат повышает устойчивость хода и обеспечивает более точную посадку клубней картофеля. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
