Устройство для импульсного намагничивания

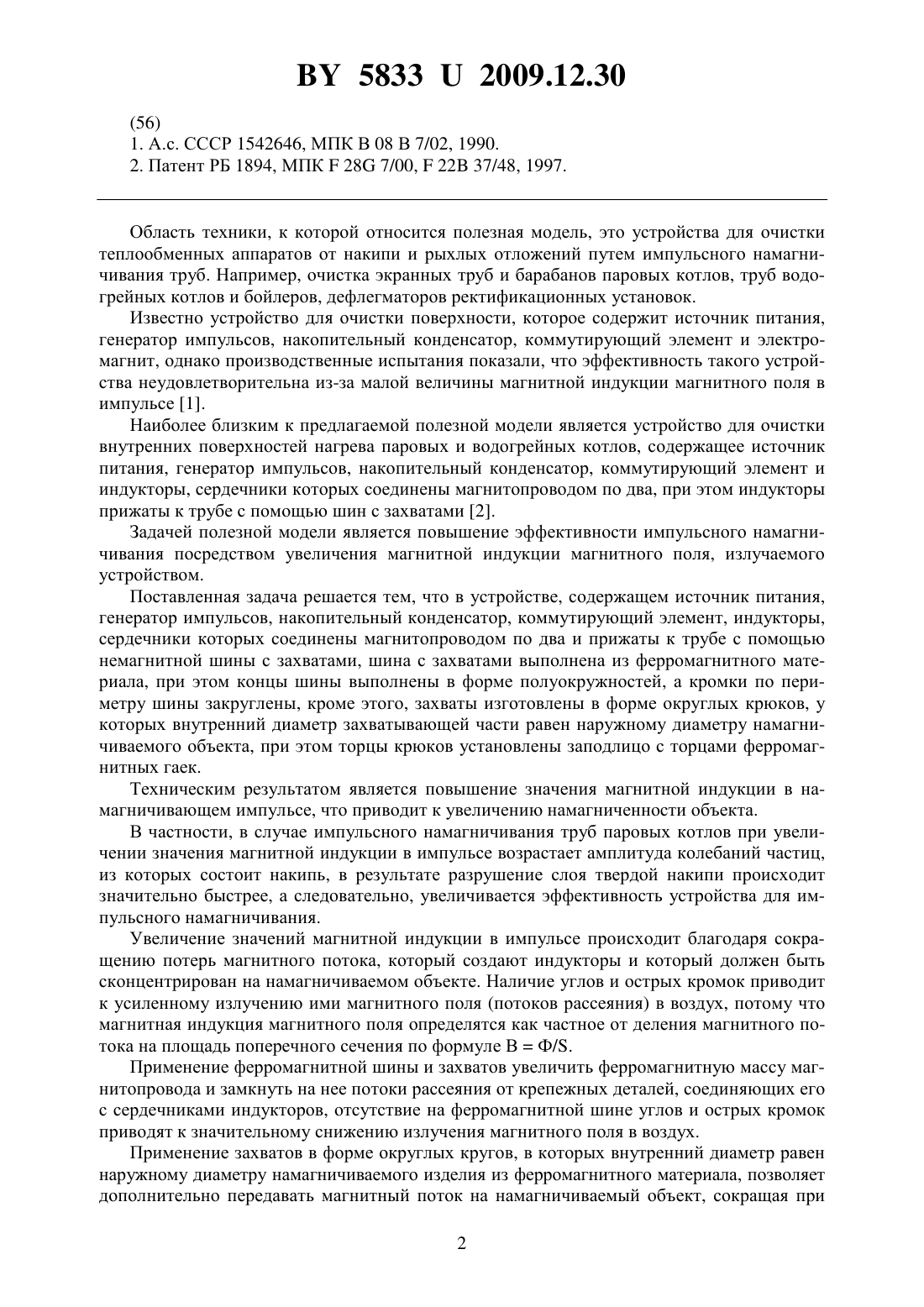

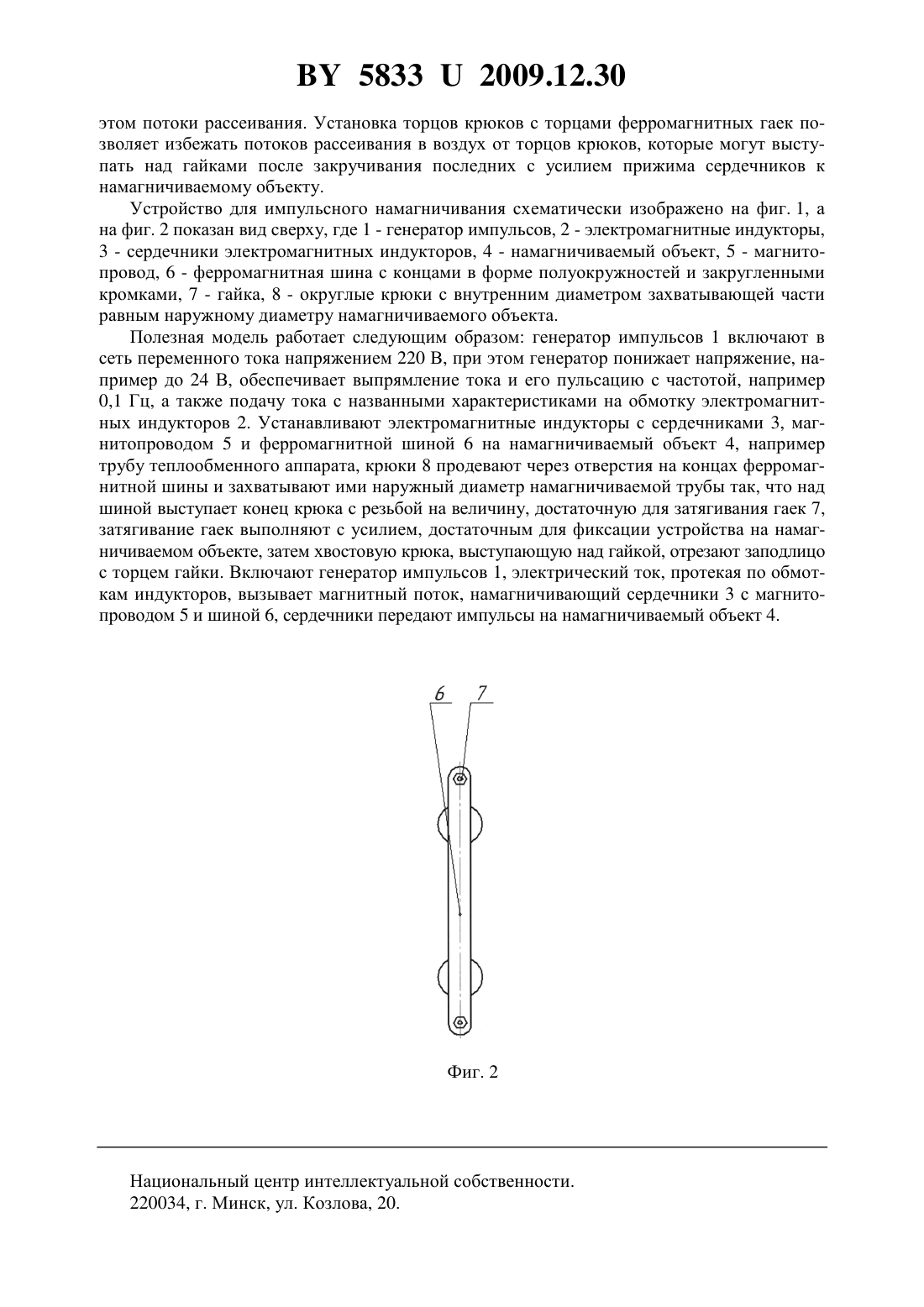

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИМПУЛЬСНОГО НАМАГНИЧИВАНИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Федорович Элла Николаевна Лебедев Владимир Яковлевич Назаров Федор Игоревич Кривальцевич Дмитрий Иосифович Корнеева Валерия Константиновна Бабич Виталий Евгеньевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для импульсного намагничивания, содержащее источник питания, генератор импульсов, накопительный конденсатор, коммутирующий элемент и индукторы, сердечники которых соединены магнитопроводом по два и прижаты к трубе с помощью немагнитной шины с захватами, отличающееся тем, что шина с захватами изготовлена из ферромагнитного материала, при этом концы шины выполнены в форме полуокружностей, а кромки по периметру шины закруглены, кроме этого, захваты выполнены в форме округлых крюков, у которых внутренний диаметр захватывающей части равен наружному диаметру намагничиваемого объекта, при этом торцы крюков установлены заподлицо с торцами ферромагнитных гаек.(56) 1. А.с. СССР 1542646, МПК В 08 В 7/02, 1990. 2. Патент РБ 1894, МПК 28 7/00,22 37/48, 1997. Область техники, к которой относится полезная модель, это устройства для очистки теплообменных аппаратов от накипи и рыхлых отложений путем импульсного намагничивания труб. Например, очистка экранных труб и барабанов паровых котлов, труб водогрейных котлов и бойлеров, дефлегматоров ректификационных установок. Известно устройство для очистки поверхности, которое содержит источник питания,генератор импульсов, накопительный конденсатор, коммутирующий элемент и электромагнит, однако производственные испытания показали, что эффективность такого устройства неудовлетворительна из-за малой величины магнитной индукции магнитного поля в импульсе 1. Наиболее близким к предлагаемой полезной модели является устройство для очистки внутренних поверхностей нагрева паровых и водогрейных котлов, содержащее источник питания, генератор импульсов, накопительный конденсатор, коммутирующий элемент и индукторы, сердечники которых соединены магнитопроводом по два, при этом индукторы прижаты к трубе с помощью шин с захватами 2. Задачей полезной модели является повышение эффективности импульсного намагничивания посредством увеличения магнитной индукции магнитного поля, излучаемого устройством. Поставленная задача решается тем, что в устройстве, содержащем источник питания,генератор импульсов, накопительный конденсатор, коммутирующий элемент, индукторы,сердечники которых соединены магнитопроводом по два и прижаты к трубе с помощью немагнитной шины с захватами, шина с захватами выполнена из ферромагнитного материала, при этом концы шины выполнены в форме полуокружностей, а кромки по периметру шины закруглены, кроме этого, захваты изготовлены в форме округлых крюков, у которых внутренний диаметр захватывающей части равен наружному диаметру намагничиваемого объекта, при этом торцы крюков установлены заподлицо с торцами ферромагнитных гаек. Техническим результатом является повышение значения магнитной индукции в намагничивающем импульсе, что приводит к увеличению намагниченности объекта. В частности, в случае импульсного намагничивания труб паровых котлов при увеличении значения магнитной индукции в импульсе возрастает амплитуда колебаний частиц,из которых состоит накипь, в результате разрушение слоя твердой накипи происходит значительно быстрее, а следовательно, увеличивается эффективность устройства для импульсного намагничивания. Увеличение значений магнитной индукции в импульсе происходит благодаря сокращению потерь магнитного потока, который создают индукторы и который должен быть сконцентрирован на намагничиваемом объекте. Наличие углов и острых кромок приводит к усиленному излучению ими магнитного поля (потоков рассеяния) в воздух, потому что магнитная индукция магнитного поля определятся как частное от деления магнитного потока на площадь поперечного сечения по формуле ВФ/. Применение ферромагнитной шины и захватов увеличить ферромагнитную массу магнитопровода и замкнуть на нее потоки рассеяния от крепежных деталей, соединяющих его с сердечниками индукторов, отсутствие на ферромагнитной шине углов и острых кромок приводят к значительному снижению излучения магнитного поля в воздух. Применение захватов в форме округлых кругов, в которых внутренний диаметр равен наружному диаметру намагничиваемого изделия из ферромагнитного материала, позволяет дополнительно передавать магнитный поток на намагничиваемый объект, сокращая при 2 58332009.12.30 этом потоки рассеивания. Установка торцов крюков с торцами ферромагнитных гаек позволяет избежать потоков рассеивания в воздух от торцов крюков, которые могут выступать над гайками после закручивания последних с усилием прижима сердечников к намагничиваемому объекту. Устройство для импульсного намагничивания схематически изображено на фиг. 1, а на фиг. 2 показан вид сверху, где 1 - генератор импульсов, 2 - электромагнитные индукторы,3 - сердечники электромагнитных индукторов, 4 - намагничиваемый объект, 5 - магнитопровод, 6 - ферромагнитная шина с концами в форме полуокружностей и закругленными кромками, 7 - гайка, 8 - округлые крюки с внутренним диаметром захватывающей части равным наружному диаметру намагничиваемого объекта. Полезная модель работает следующим образом генератор импульсов 1 включают в сеть переменного тока напряжением 220 В, при этом генератор понижает напряжение, например до 24 В, обеспечивает выпрямление тока и его пульсацию с частотой, например 0,1 Гц, а также подачу тока с названными характеристиками на обмотку электромагнитных индукторов 2. Устанавливают электромагнитные индукторы с сердечниками 3, магнитопроводом 5 и ферромагнитной шиной 6 на намагничиваемый объект 4, например трубу теплообменного аппарата, крюки 8 продевают через отверстия на концах ферромагнитной шины и захватывают ими наружный диаметр намагничиваемой трубы так, что над шиной выступает конец крюка с резьбой на величину, достаточную для затягивания гаек 7,затягивание гаек выполняют с усилием, достаточным для фиксации устройства на намагничиваемом объекте, затем хвостовую крюка, выступающую над гайкой, отрезают заподлицо с торцем гайки. Включают генератор импульсов 1, электрический ток, протекая по обмоткам индукторов, вызывает магнитный поток, намагничивающий сердечники 3 с магнитопроводом 5 и шиной 6, сердечники передают импульсы на намагничиваемый объект 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
