Ножницы-распатор

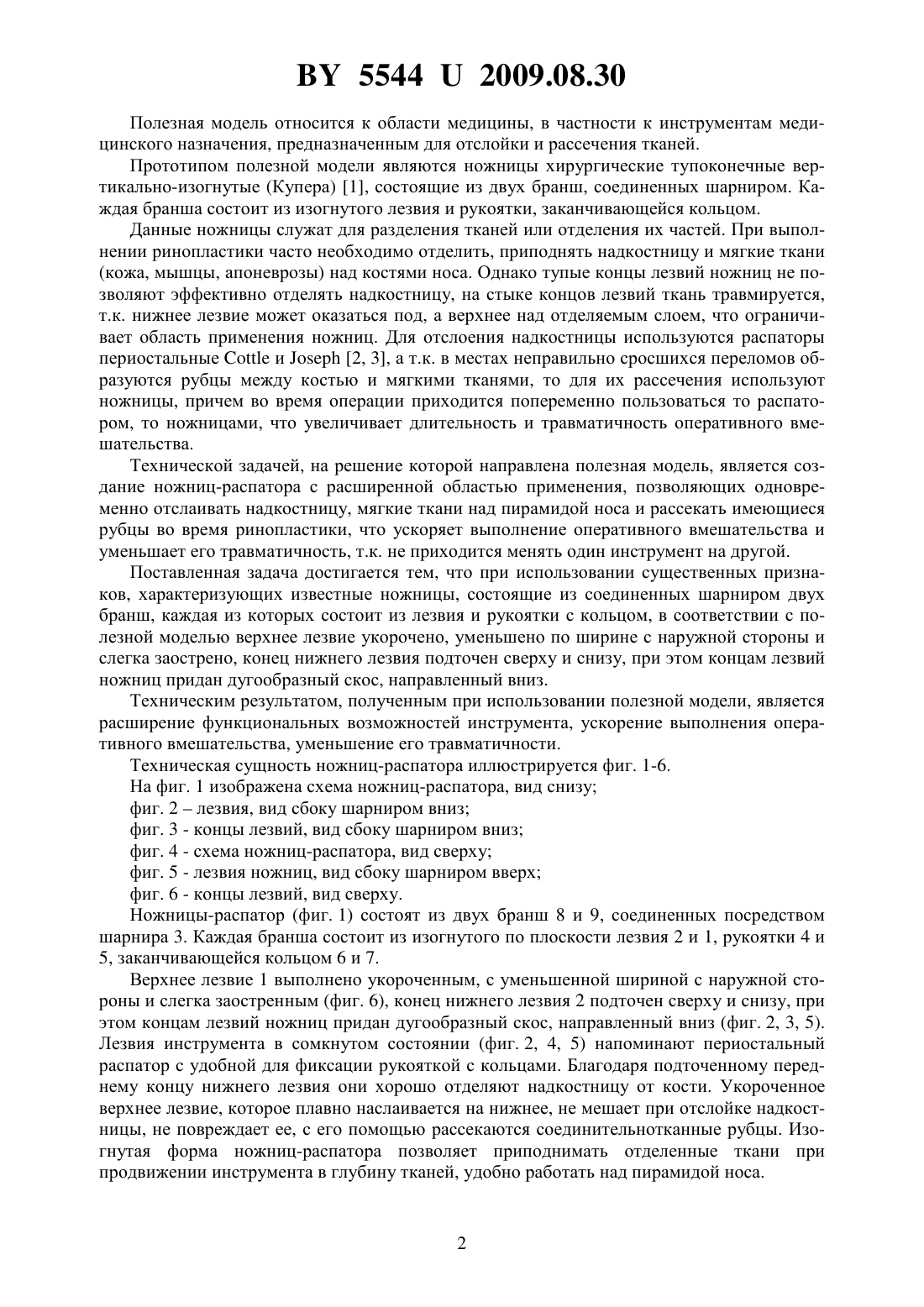

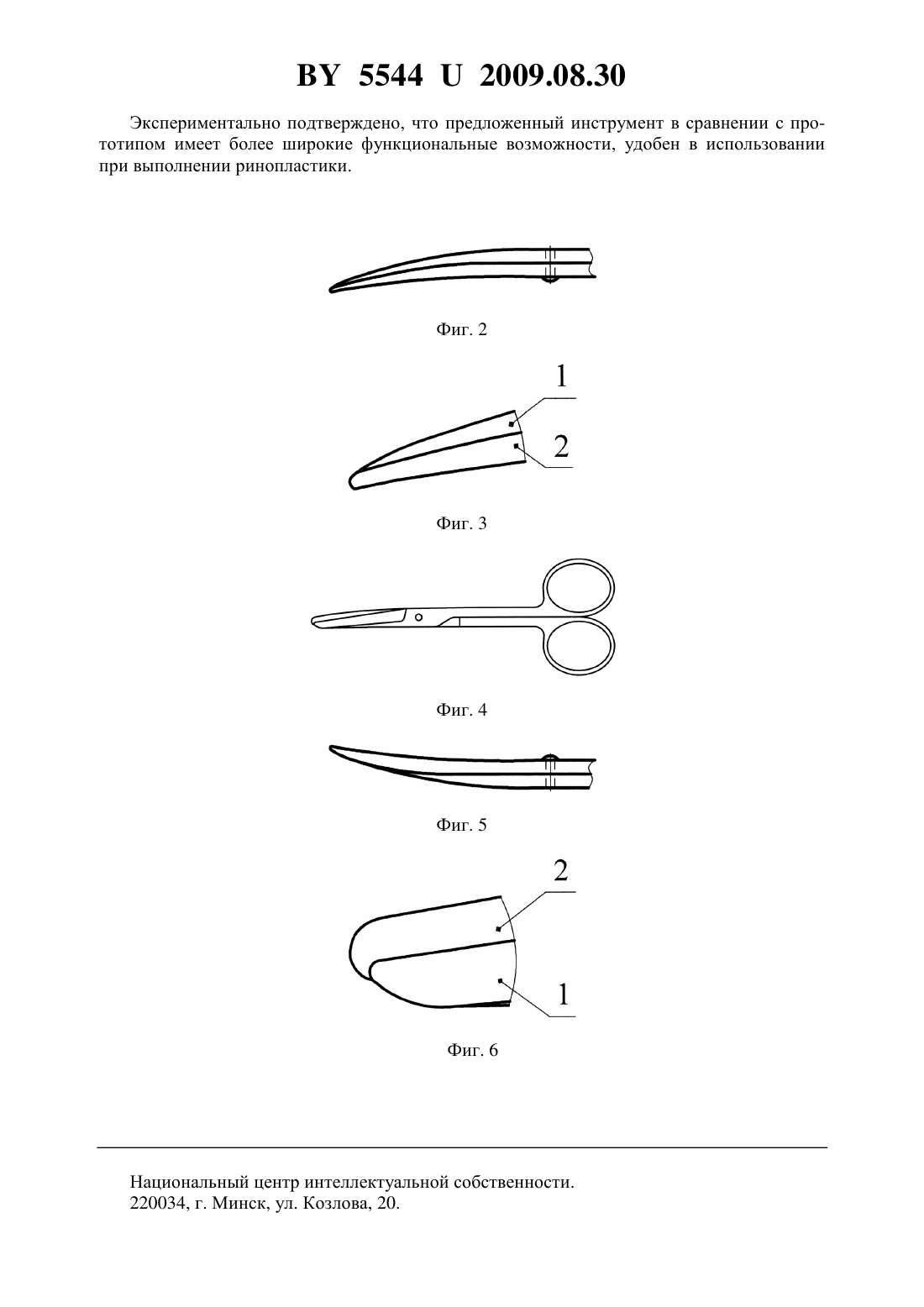

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение здравоохранения Витебская областная клиническая больница Учреждение здравоохранения Республиканская клиническая больница патологии слуха,голоса и речи(72) Авторы Семенов Сергей Александрович Затолока Дмитрий Александрович(73) Патентообладатели Учреждение здравоохранения Витебская областная клиническая больница Учреждение здравоохранения Республиканская клиническая больница патологии слуха,голоса и речи(57) Ножницы-распатор, состоящие из соединенных шарниром двух бранш, каждая из которых состоит из лезвия и рукоятки с кольцом, отличающиеся тем, что верхнее лезвие выполнено укороченным, с уменьшенной шириной с наружной стороны и слегка заостренным, конец нижнего лезвия подточен сверху и снизу, при этом концам лезвий ножниц придан дугообразный скос, направленный вниз. 55442009.08.30 Полезная модель относится к области медицины, в частности к инструментам медицинского назначения, предназначенным для отслойки и рассечения тканей. Прототипом полезной модели являются ножницы хирургические тупоконечные вертикально-изогнутые (Купера) 1, состоящие из двух бранш, соединенных шарниром. Каждая бранша состоит из изогнутого лезвия и рукоятки, заканчивающейся кольцом. Данные ножницы служат для разделения тканей или отделения их частей. При выполнении ринопластики часто необходимо отделить, приподнять надкостницу и мягкие ткани(кожа, мышцы, апоневрозы) над костями носа. Однако тупые концы лезвий ножниц не позволяют эффективно отделять надкостницу, на стыке концов лезвий ткань травмируется,т.к. нижнее лезвие может оказаться под, а верхнее над отделяемым слоем, что ограничивает область применения ножниц. Для отслоения надкостницы используются распаторы периостальныеи 2, 3, а т.к. в местах неправильно сросшихся переломов образуются рубцы между костью и мягкими тканями, то для их рассечения используют ножницы, причем во время операции приходится попеременно пользоваться то распатором, то ножницами, что увеличивает длительность и травматичность оперативного вмешательства. Технической задачей, на решение которой направлена полезная модель, является создание ножниц-распатора с расширенной областью применения, позволяющих одновременно отслаивать надкостницу, мягкие ткани над пирамидой носа и рассекать имеющиеся рубцы во время ринопластики, что ускоряет выполнение оперативного вмешательства и уменьшает его травматичность, т.к. не приходится менять один инструмент на другой. Поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известные ножницы, состоящие из соединенных шарниром двух бранш, каждая из которых состоит из лезвия и рукоятки с кольцом, в соответствии с полезной моделью верхнее лезвие укорочено, уменьшено по ширине с наружной стороны и слегка заострено, конец нижнего лезвия подточен сверху и снизу, при этом концам лезвий ножниц придан дугообразный скос, направленный вниз. Техническим результатом, полученным при использовании полезной модели, является расширение функциональных возможностей инструмента, ускорение выполнения оперативного вмешательства, уменьшение его травматичности. Техническая сущность ножниц-распатора иллюстрируется фиг. 1-6. На фиг. 1 изображена схема ножниц-распатора, вид снизу фиг. 2 лезвия, вид сбоку шарниром вниз фиг. 3 - концы лезвий, вид сбоку шарниром вниз фиг. 4 - схема ножниц-распатора, вид сверху фиг. 5 - лезвия ножниц, вид сбоку шарниром вверх фиг. 6 - концы лезвий, вид сверху. Ножницы-распатор (фиг. 1) состоят из двух бранш 8 и 9, соединенных посредством шарнира 3. Каждая бранша состоит из изогнутого по плоскости лезвия 2 и 1, рукоятки 4 и 5, заканчивающейся кольцом 6 и 7. Верхнее лезвие 1 выполнено укороченным, с уменьшенной шириной с наружной стороны и слегка заостренным (фиг. 6), конец нижнего лезвия 2 подточен сверху и снизу, при этом концам лезвий ножниц придан дугообразный скос, направленный вниз (фиг. 2, 3, 5). Лезвия инструмента в сомкнутом состоянии (фиг. 2, 4, 5) напоминают периостальный распатор с удобной для фиксации рукояткой с кольцами. Благодаря подточенному переднему концу нижнего лезвия они хорошо отделяют надкостницу от кости. Укороченное верхнее лезвие, которое плавно наслаивается на нижнее, не мешает при отслойке надкостницы, не повреждает ее, с его помощью рассекаются соединительнотканные рубцы. Изогнутая форма ножниц-распатора позволяет приподнимать отделенные ткани при продвижении инструмента в глубину тканей, удобно работать над пирамидой носа. 55442009.08.30 Экспериментально подтверждено, что предложенный инструмент в сравнении с прототипом имеет более широкие функциональные возможности, удобен в использовании при выполнении ринопластики. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
