Ножницы

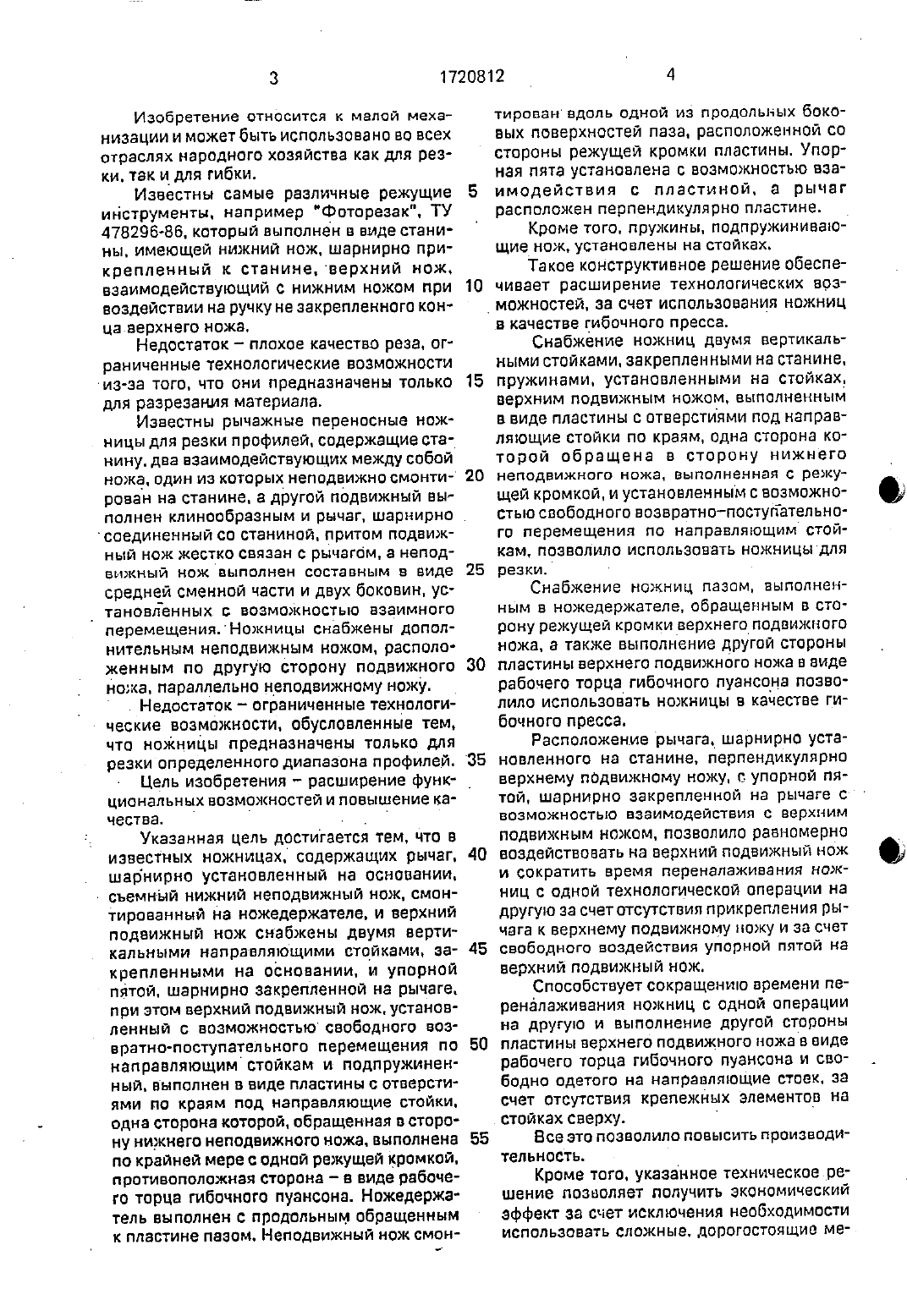

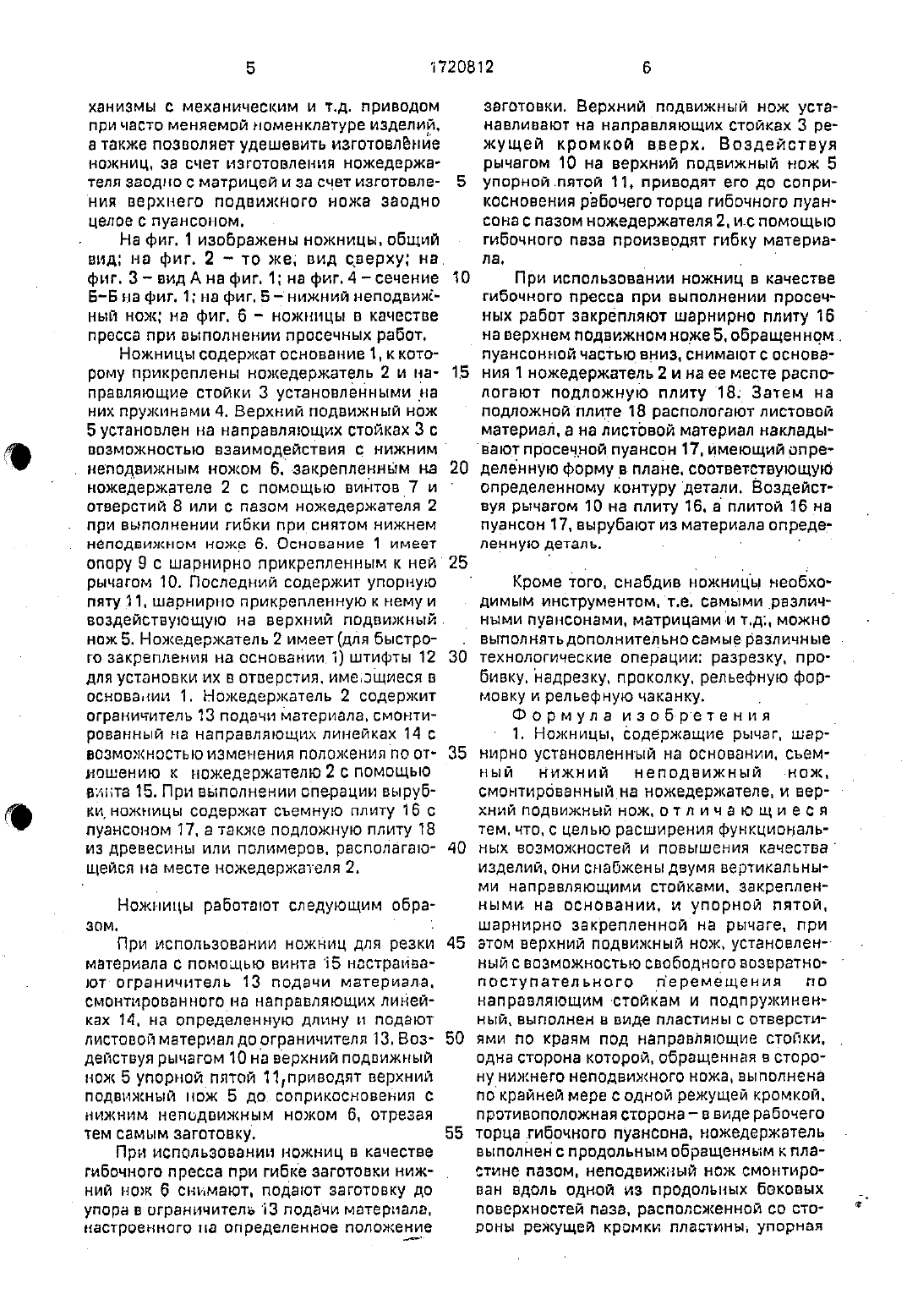

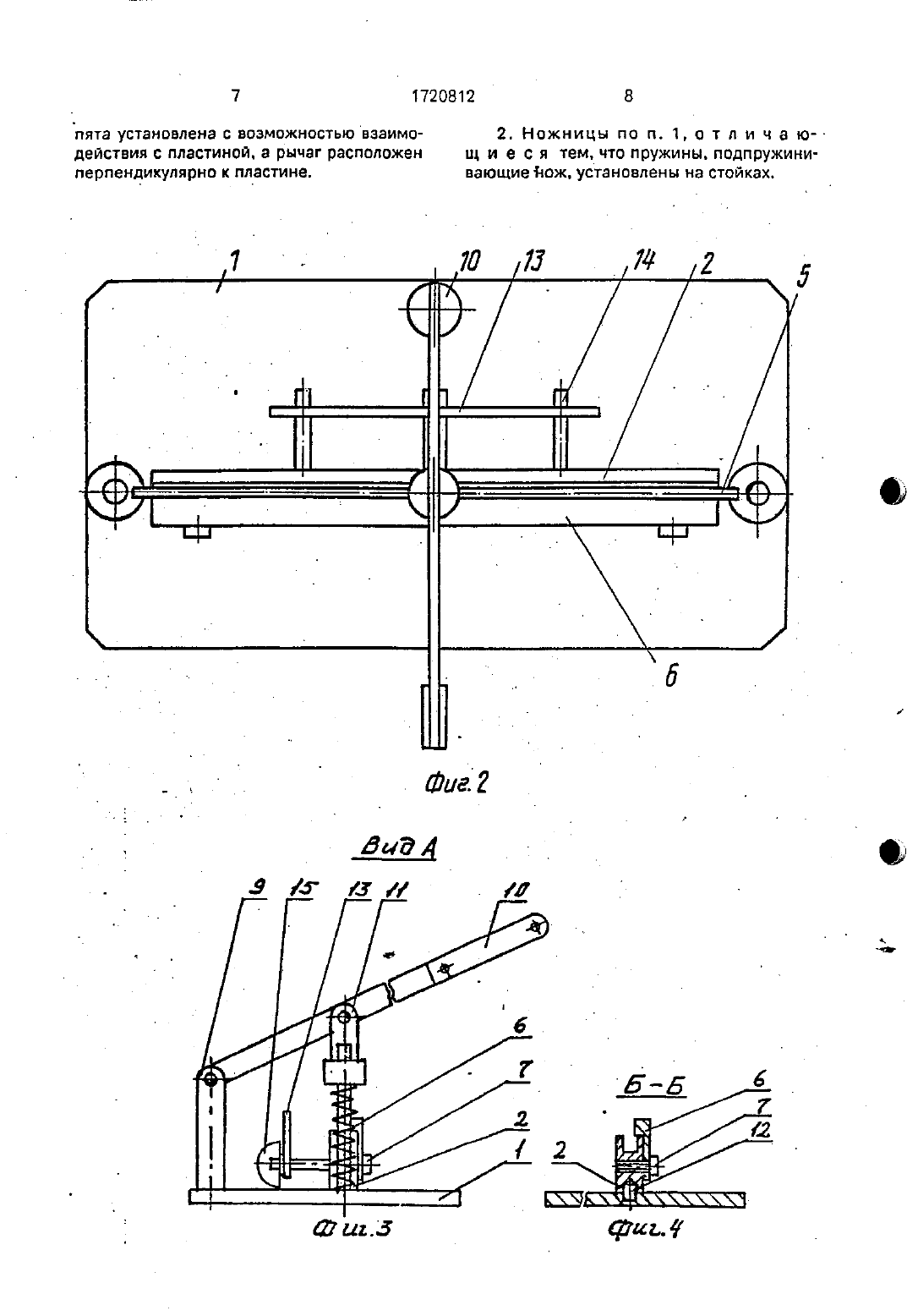

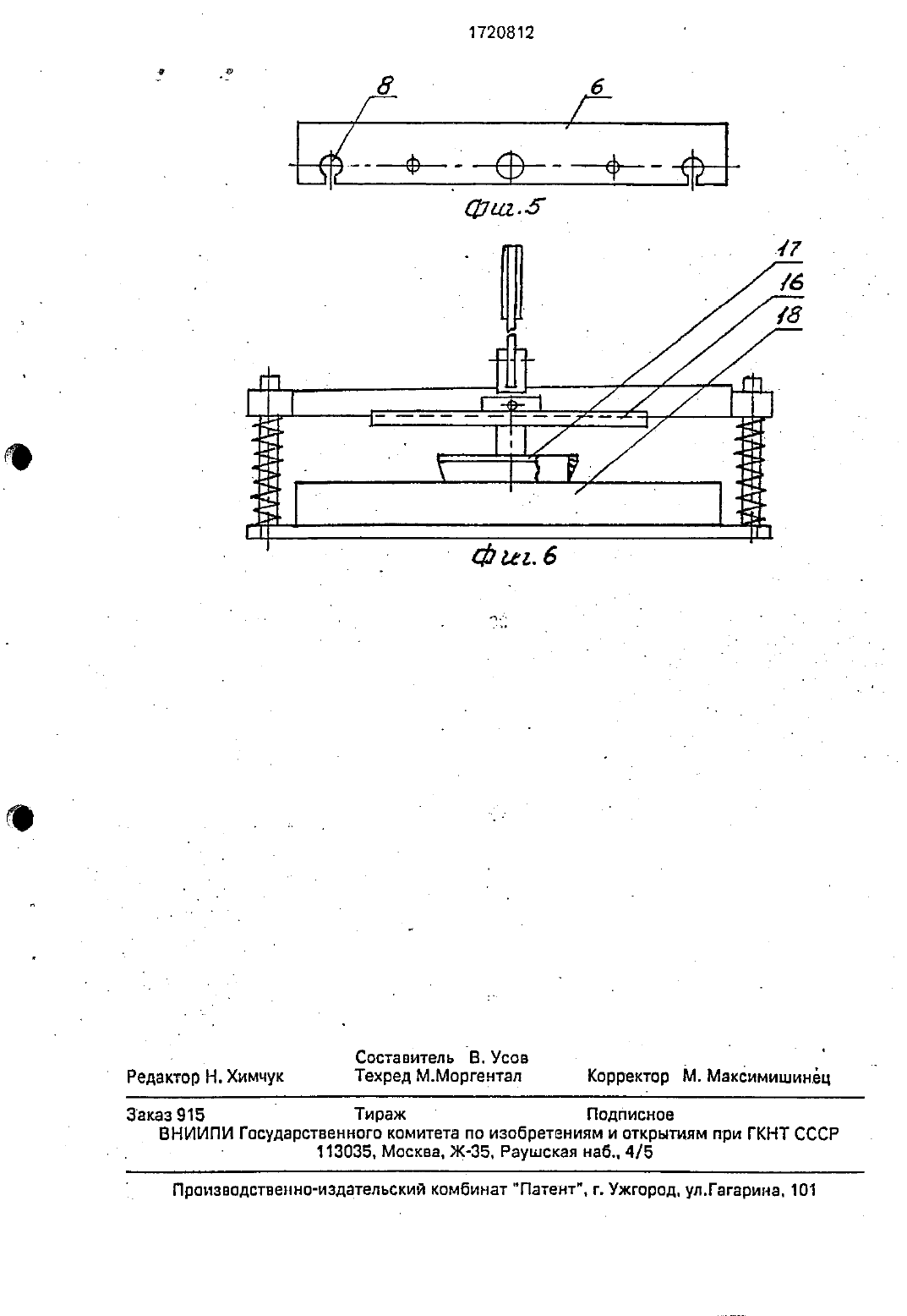

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ(57) Изобретениеотносится к малой механизации и может быть использовано во всех отраслях народного хозяйства как для рез ки. такти для гибки. Цель изобретения расширение функциональных возможно тей ножниц и повышение качества изде лий. Ножницы содержат рычаг (Р) 10, ошарнирно установленный на основании. нижний неподвижный нож 6. закрепленныйнож 5. Ножницы снабжены двумя верти кальными направляющими стойками (Н С)С 3. закрепленными на основании. Пружины 4 установлены на НС 3. Упорная тяга 11 шарнирно закреплена на Р 10. Ножедержатель имеет паз. Нож 5 выполнен в виде пластины с отверстиями по краям под НС З. Однаимеет режущую кромку. а другая представляет собой рабочийторец гибочного пуансо на. Нож 5 установлен с возможностью свободного возвратил-поступательного пе ремещения по НС 3. Гибочный паз обращен Св сторону режущей кромки ножа 5. Упорнаямодействия с ножом 5. Р 10 расположен перпендикулярно ножу 5. 1 з.п. ф-лы. 6 ил.Изобретение относится к малой мехаНИЭЗЦИИ И МОЖВТ бЫТЬ ИСПОПЬЗОВЗ НО ВО ВСВХ отраслях народного хозяйства как для резки. так и для гибки.Известны самые различные режущие инструменты. например Фоторезак, ТУ 478296-86. который выполнен в виде станины. имеющей нижний нож. шарнирно прикрепленный к станине, верхний нож. взаимодействующий с нижним ножом при воздействии на ручку не закрепленного концаверхнего ножа.ИЗ 3 Э ТОГО. ЧТО ОНИ предназначены ТОЛЬКОИзвестны рычажные переносные ножницы для резки профилей. содержащие ста-у нину. два взаимодействующих между собой ножа, один из которых неподвижно смонтирован на станине. а дРУгой подвижный вы 10ТЗОВДИНВННЫЙ СО СТЗНИНОЙ. ПРИТОМ ПОДВИЖ ный нож жестко связан с рычагом. а неподвижный нож выполнен составным в видесредней сменной части и двух боковин, ус ТЭНОВПЕННЫХ С ВОЗМОЖНОСТЬЮ ВЗЭИМНОГОперемещенияцножницьт снабжены дополнительным неподвижным ножом, расположенным по другую сторону подвижного ножа, параллельно неподвижному ножу. у С т Недостаток ограниченные технологические возможности. обусловленные тем,что ножницы предназначены только для резки определенного диапазона профилей. Цель изобретения - расширение функциональных ВОЗМОЖНОСТЕЙ И повышение качества. . Указанная цель достигается тем, что в известных ножницах, содержащих рычаг,шарнирно установленный на основании.- съемный нижний неподвижный нож, смон тированный на ножедержателе. и верхний подвижный нож снабжены двумя вертикальными направляющими стойками, закрепленными на основании. и упорной пятой. шарнирно закрепленной на рычаге. при этом верхний подвижный нож. установленный с возможностью свободного возвратно-поступатепьного перемещения по направпяющимстойкам и подпружиненНЫЙ. ЕЫПОЛНЗН В виде ПЛЗСТИНЫ С ОТВЕВСТИями по краям под направляющие стойки. одна сторона которой. обращен-ная в сторону нижнего неподвижного ножа, выполнена по крайней мере с одной режущей кромкой. противоположная сторона - в виде рабочего торца гибочного пуансона. Ножедержвтель выполнен с продольным обращенным к пластине пазом. Неподвижный нож смон 25тирован вдоль одной из продольных боковых поверхностей паза. расположенной со стороны режущей кромки пластины. Упорная пята установлена с возможностью взаимодействия с пластиной, а рычаг расположен перпендикулярно пластине.Кроме того. пружины. подпружиниваю щие нож, установлены на стойках. Такое конструктивное решение обеспечивает расширение ТЭХНОЛОГИЧЕСКИХ воз МОЖНОСТЕЙ, за СЧЕТ ИСПОЛЬЗОЕЭНИЯ НОЖНИЦСнабжение ножниц двумя вертикальными стойками. закрепленными на станине. пружинами. установленными на стойках,верхним подвижным ножом. выполненным в виде пластины с отверстиями под направляющие стойки по краям, одна сторона которой обращена в сторону нижнего НВПОДВИЖНОГО НОЖЭ. ВЫПОЛНЕННЭЯ С режущей кромкой, и установленным с возможностью свободного возвратив-поступательного перемещения по направляющим стойкам, позволило использовать ножницы для резки.Снабжение ножниц пазом, выполненным в ножедержателе. обращенным в сторону режущей кромки верхнего подвижного ножа, а также выполнение другой стороны пластины верхнего подвижного ножа в виде рабочего торца гибочного пуансона позволило использовать ножницы в качестве гибочного пресса.Расположение рычага, шарнирно установленного на станине. перпендикулярно верхнему подвижному ножу. с упорной пятой, шарнирно закрепленной на рычаге с ВОЗМОЖНОСТЬЕО взаимодействия С верхним подвижным ножом, позволило равномерно воздействовать на верхний подвижный нож и сократить время переналаживания ножниц с одной технологической операции на другую за счет отсутствия прикрепления рычага к верхнему подвижному ножу и за счет свободного воздействия упорной пятой на верхний подвижный нож.Способствует сокращению времени перенапаживания ножниц с одной операции на другую и выполнение другой стороны пластины верхнего подвижного ножа в виде рабочего торца гибочного пуансона и свободно одетого на направляющие стоек. за счет отсутствия крепежных элементов на стойках сверху.Все это позволило повысить производительность.Кроме того. указанное техническое решение позволяет получить экономический эффект за счет исключения необходимости использовать сложные. дорогостоящие ме 5 1720812 6ханизмы с механическим и т.д. приводом при часто меняемой номенклатуре изделий. а также позволяет удешевить изготовление ножниц. за счет ътаготовленътя ножедержателл заодно с матрицей и за счет изготовления верхнего подвижного ножа заодно целое с пуансоном.вид на фиг. 2 - то же вид сверху на.фиг. З - вид А на фиг. 1 на фиг. 4 - сечение Е-Б на фиг. 1 на фиг. 5 5 нижний неподвижный нож на фиг. б - ножницы в качестве пресса при выполнении просечньях работ. Ножницы содержат основание 1. к которому прикреплены ножедержатель 2 и направляющие стойки 3 установленными на них пружинами 4. Верхний подвижный нож 5 установлен на направляющих стойках 3 сноджкедержателе 2 с помощью винтов и отверстий 8 или с пазом ножедержателя 2 при выполнении гибки при снятом нижнем неподвиясногме ноже 6. Основание 1 имеет опору 9 с шарнирно прикрепленным к ней рычагом 10. Последний содержит упорную пяту 11. шарнирно прикрепленную к нему ивоздействующую на верхний подвижный.нож 5. Ножедерхсатепь 2 имеет (для быстрого закрепленип на основании 1) штифты 12 для установки -их в отверстия. имеющиеся в основании 1. Ножедержатепь 2 содержит ограничитель 13 подачи материала. смонтированный на направляющих линейках 14 с возможностью изменения положения по отношению к ножедержателю 2 с помощью винта 15. При выполнении операции вырубки ножницы содержат съемную плиту 16 с пуансоном П. а также подложную плиту 18 из древесины или полимеров. располагающейся на месте ножедержателя 2.Ножницы работают следующим образом. При использовании ножниц для резки материала с помощью винта 16 настраивают ограничитель 13 подачи материал-а. смонтгчрованногона направляющих линейках 14, на определенную длину и подают листовой материал до ограничителя 13. Воздействуя рычагом 10 на верхний подвижный нож 5 упорнойпятой 11,приводят верхний подвижный нож 5 до. соприкосновения с нижним неподвижным ножом 6. отрезая тем самым заготовку.При использовании ножниц в качестве гибочного пресса при гибко заготовки нижний нож 6 снимают. подают заготовку до упора в ограничитель 13 подачи материала. настроенного на определенное положениезаготовки. Верхний подвижный нож устанавливают на направляющих стойках 3 режущей кромкой вверх. Воздействуя рычагом 10 на верхний подвижный нож 5 упорной пятой 11. приводят его до соприкосновения рабочего торца гибочного пуансона с пазом ножедержателя 2. и.с помощью гибочного паза производят гибку материала. уПри использовании ножниц в качестве гибочного пресса при выполнении просечных работ закрепляют шарнирно плиту 16на верхнем подвижном ноже 5. обращенном.пуансонной частью вниз. снимают с основания 1 ножедержвтель 2 и на ее месте респологают подложную плиту 18 Затем на подложной плите 18 располагают листовой материал. а на листовой матер.иал наклады вают просечной пуансон 17. имеющий опре деленную форму в плане. соответствующую определенному контуру детали. Воздействуя рычагом 10 на плиту 16. а плитой 16 на пуансон 17. вырубают из материала оп редег ленную деталь. -Кроме того. снабдив ножницы необходимым инструментом. т.е. самыми различными пуансонами. матрицами и т.д. можновыполнять дополнительно самые различные втехнологические операции разрезку. про бивку. надрезку. проколку. рельефную фор мовку и рельефную чеканку. Формула изобретениянирно установленный на осноании. съемный нижний неподвижный нож.хний подвижный нож. отл и ч а ю щ и е с я тем. что. с целью расширения функциональ НЫХ ВОЭМОЖНОСТВЙ И ПОВЫШЕНИЯ КЭЧВСТВЗизделий. они снабжены двумя ветикальными направляющими стойками, закрепленными. на основании. и упорной пятой. шарнирно аакрепленной на рычаге. при этом верхний подвижный нож, установлен ный с возможностью свободного возвратнопоступательного перемещения по направляющим -стойкам и подпружиненНЫЙ. ВЫПОЛНЕН В виде ПЛЭСТИНЫ С отверстиями по краям под направляющие стойки. одна сторона которой. обращенная в сторону нижнего неподвижного ножа. выполнена покрайней мере с одной режущей кромкой. противоположная сторона - в виде рабочего торца гибочного пуансона. ножедержатель выполнен с продольным обращенным к пластине пааом. неподвижный нож смонтирован вдоль одной иэ продольных боковых поверхностей паза. расположенной со стороны режущей кромки пластины упорная
