Дробилка универсальная

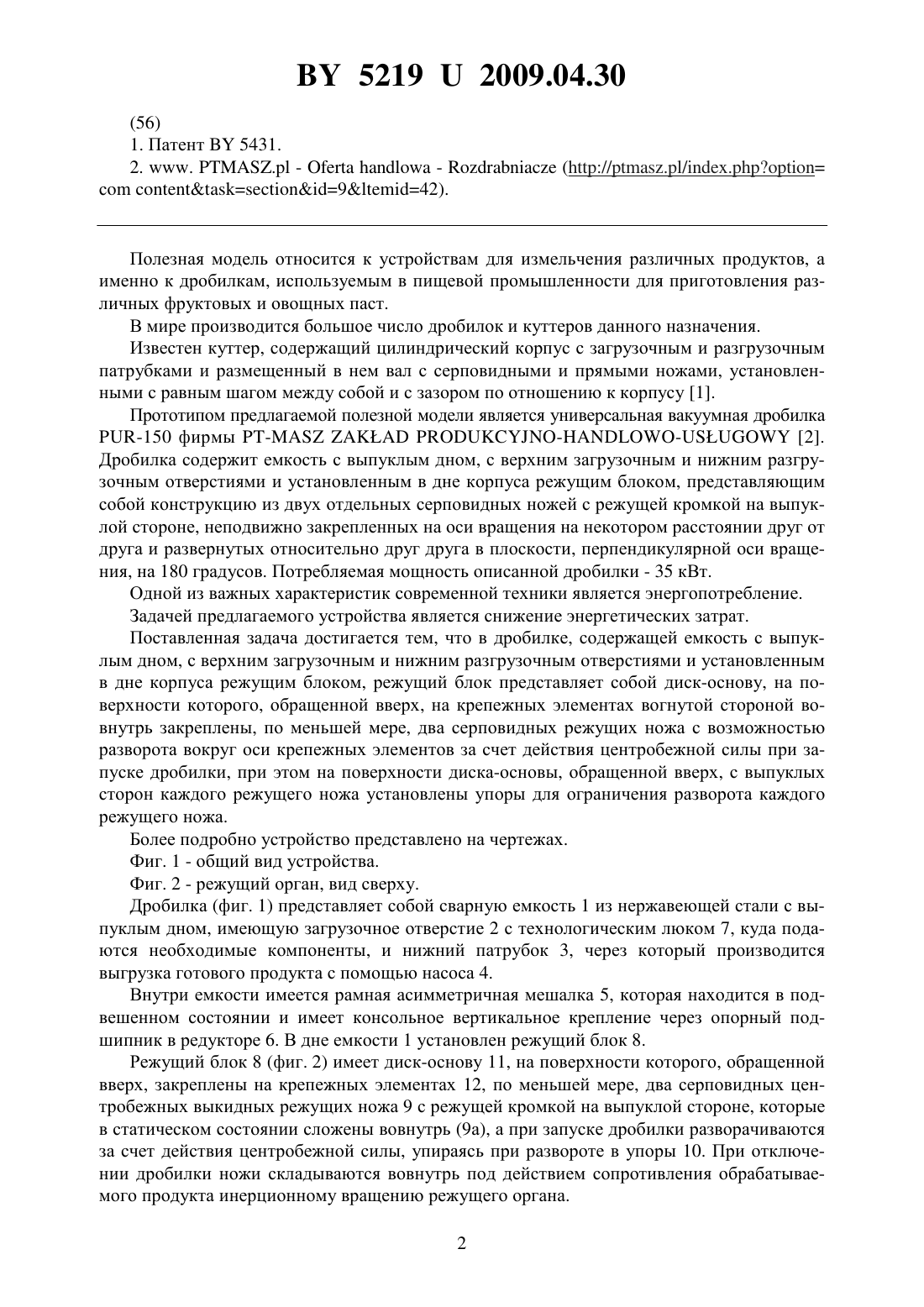

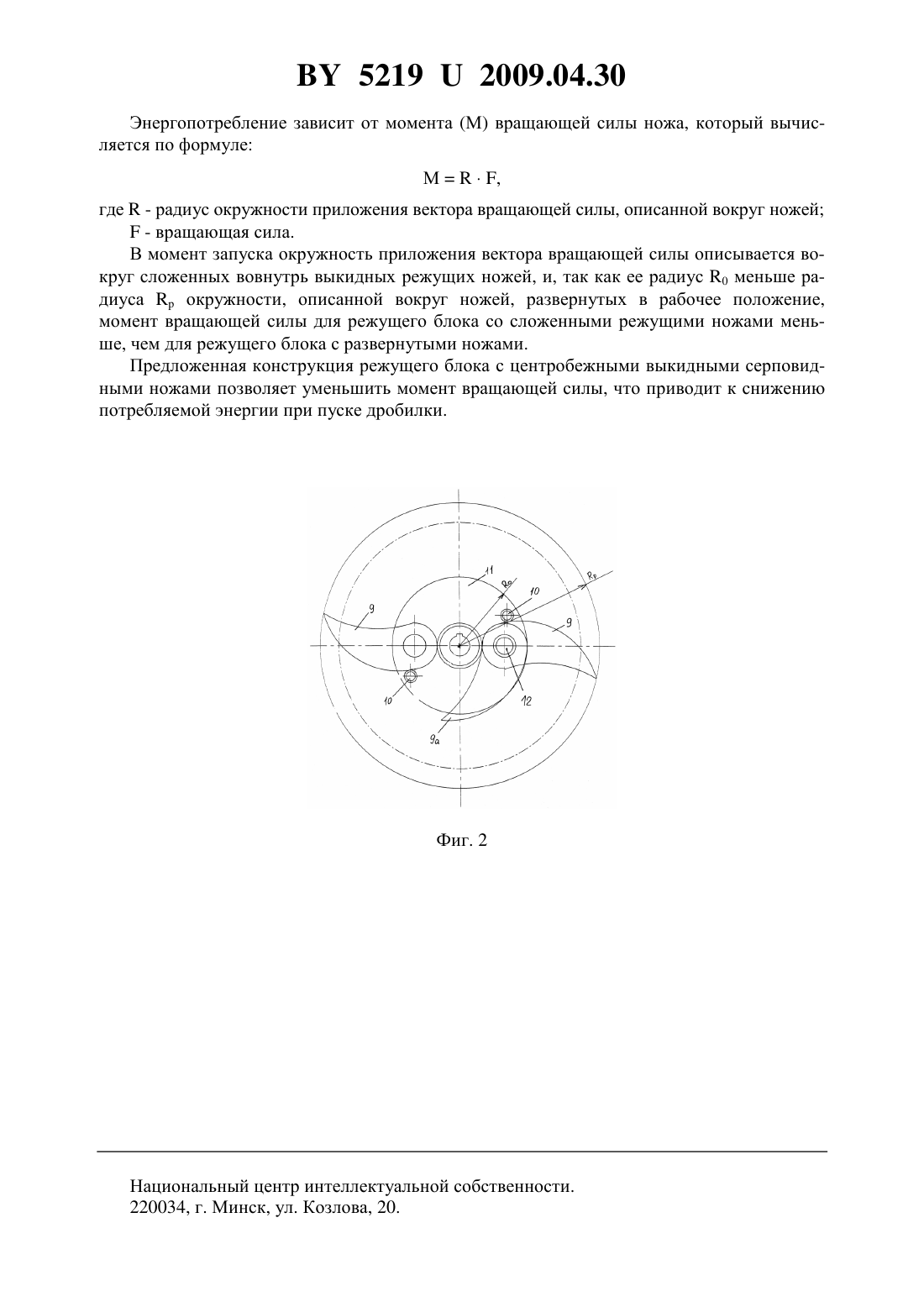

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Модум(72) Авторы Нитиевский Иван Иванович Мискевич Владимир Романович Сафронова Юлия Николаевна(73) Патентообладатель Закрытое акционерное общество Модум(57) Дробилка универсальная, содержащая емкость с выпуклым дном, верхним загрузочным и нижним разгрузочным отверстиями и установленный в дне корпуса режущий блок с серповидными режущими ножами с режущей кромкой на выпуклой стороне, отличающаяся тем, что режущий блок представляет собой диск-основу, на поверхности которого,обращенной вверх, на крепежных элементах вогнутой стороной вовнутрь закреплены, по меньшей мере, два серповидных режущих ножа с возможностью разворота вокруг оси крепежных элементов за счет действия центробежной силы при запуске дробилки, при этом на поверхности диска-основы, обращенной вверх, с выпуклых сторон каждого режущего ножа установлены упоры для ограничения разворота каждого режущего ножа. Полезная модель относится к устройствам для измельчения различных продуктов, а именно к дробилкам, используемым в пищевой промышленности для приготовления различных фруктовых и овощных паст. В мире производится большое число дробилок и куттеров данного назначения. Известен куттер, содержащий цилиндрический корпус с загрузочным и разгрузочным патрубками и размещенный в нем вал с серповидными и прямыми ножами, установленными с равным шагом между собой и с зазором по отношению к корпусу 1. Прототипом предлагаемой полезной модели является универсальная вакуумная дробилка-150 фирмы - 2. Дробилка содержит емкость с выпуклым дном, с верхним загрузочным и нижним разгрузочным отверстиями и установленным в дне корпуса режущим блоком, представляющим собой конструкцию из двух отдельных серповидных ножей с режущей кромкой на выпуклой стороне, неподвижно закрепленных на оси вращения на некотором расстоянии друг от друга и развернутых относительно друг друга в плоскости, перпендикулярной оси вращения, на 180 градусов. Потребляемая мощность описанной дробилки - 35 кВт. Одной из важных характеристик современной техники является энергопотребление. Задачей предлагаемого устройства является снижение энергетических затрат. Поставленная задача достигается тем, что в дробилке, содержащей емкость с выпуклым дном, с верхним загрузочным и нижним разгрузочным отверстиями и установленным в дне корпуса режущим блоком, режущий блок представляет собой диск-основу, на поверхности которого, обращенной вверх, на крепежных элементах вогнутой стороной вовнутрь закреплены, по меньшей мере, два серповидных режущих ножа с возможностью разворота вокруг оси крепежных элементов за счет действия центробежной силы при запуске дробилки, при этом на поверхности диска-основы, обращенной вверх, с выпуклых сторон каждого режущего ножа установлены упоры для ограничения разворота каждого режущего ножа. Более подробно устройство представлено на чертежах. Фиг. 1 - общий вид устройства. Фиг. 2 - режущий орган, вид сверху. Дробилка (фиг. 1) представляет собой сварную емкость 1 из нержавеющей стали с выпуклым дном, имеющую загрузочное отверстие 2 с технологическим люком 7, куда подаются необходимые компоненты, и нижний патрубок 3, через который производится выгрузка готового продукта с помощью насоса 4. Внутри емкости имеется рамная асимметричная мешалка 5, которая находится в подвешенном состоянии и имеет консольное вертикальное крепление через опорный подшипник в редукторе 6. В дне емкости 1 установлен режущий блок 8. Режущий блок 8 (фиг. 2) имеет диск-основу 11, на поверхности которого, обращенной вверх, закреплены на крепежных элементах 12, по меньшей мере, два серповидных центробежных выкидных режущих ножа 9 с режущей кромкой на выпуклой стороне, которые в статическом состоянии сложены вовнутрь (9 а), а при запуске дробилки разворачиваются за счет действия центробежной силы, упираясь при развороте в упоры 10. При отключении дробилки ножи складываются вовнутрь под действием сопротивления обрабатываемого продукта инерционному вращению режущего органа. 2 52192009.04.30 Энергопотребление зависит от момента (М) вращающей силы ножа, который вычисляется по формуле М,где- радиус окружности приложения вектора вращающей силы, описанной вокруг ножей- вращающая сила. В момент запуска окружность приложения вектора вращающей силы описывается вокруг сложенных вовнутрь выкидных режущих ножей, и, так как ее радиус 0 меньше радиусаокружности, описанной вокруг ножей, развернутых в рабочее положение,момент вращающей силы для режущего блока со сложенными режущими ножами меньше, чем для режущего блока с развернутыми ножами. Предложенная конструкция режущего блока с центробежными выкидными серповидными ножами позволяет уменьшить момент вращающей силы, что приводит к снижению потребляемой энергии при пуске дробилки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
