Плавательный бассейн

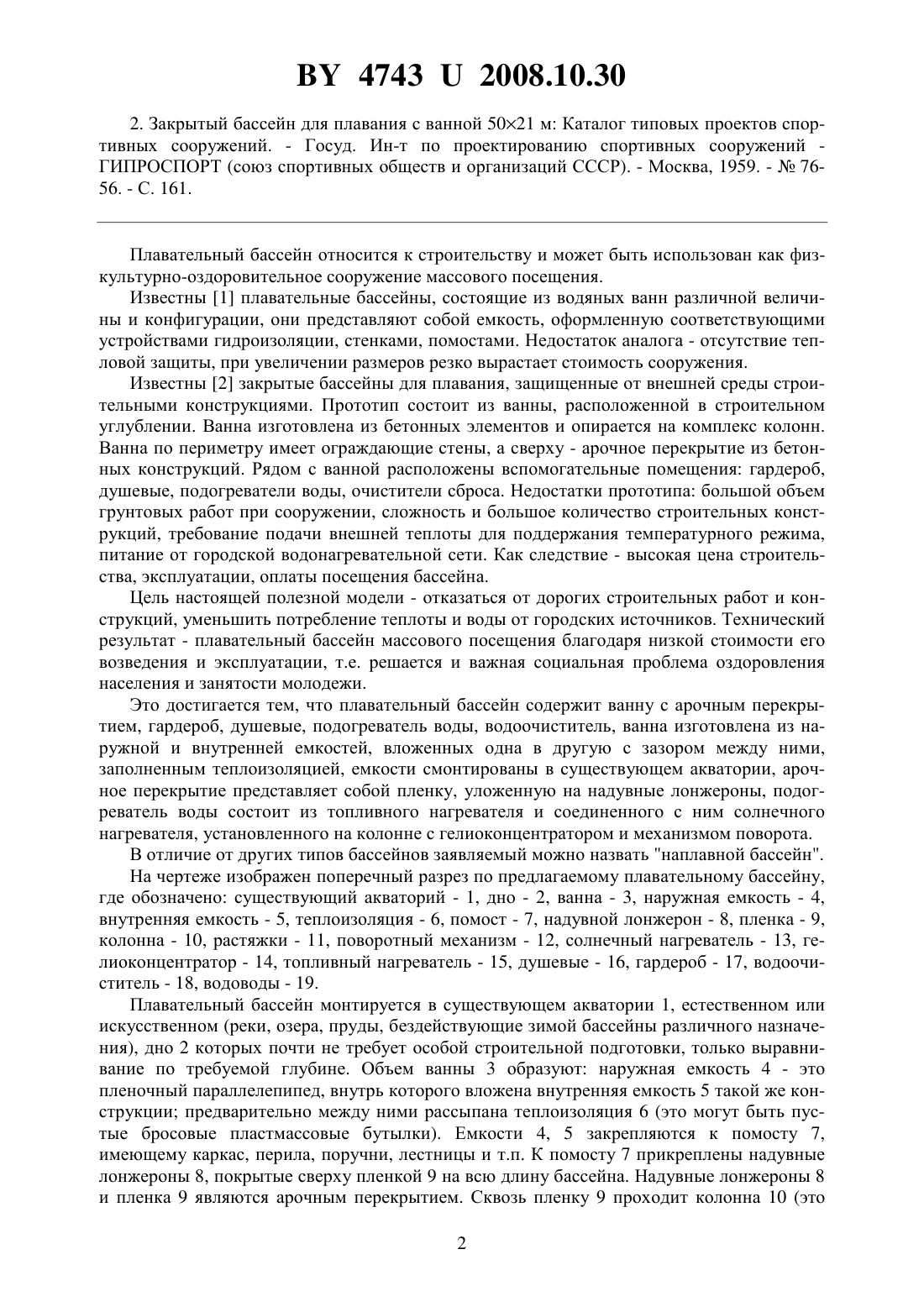

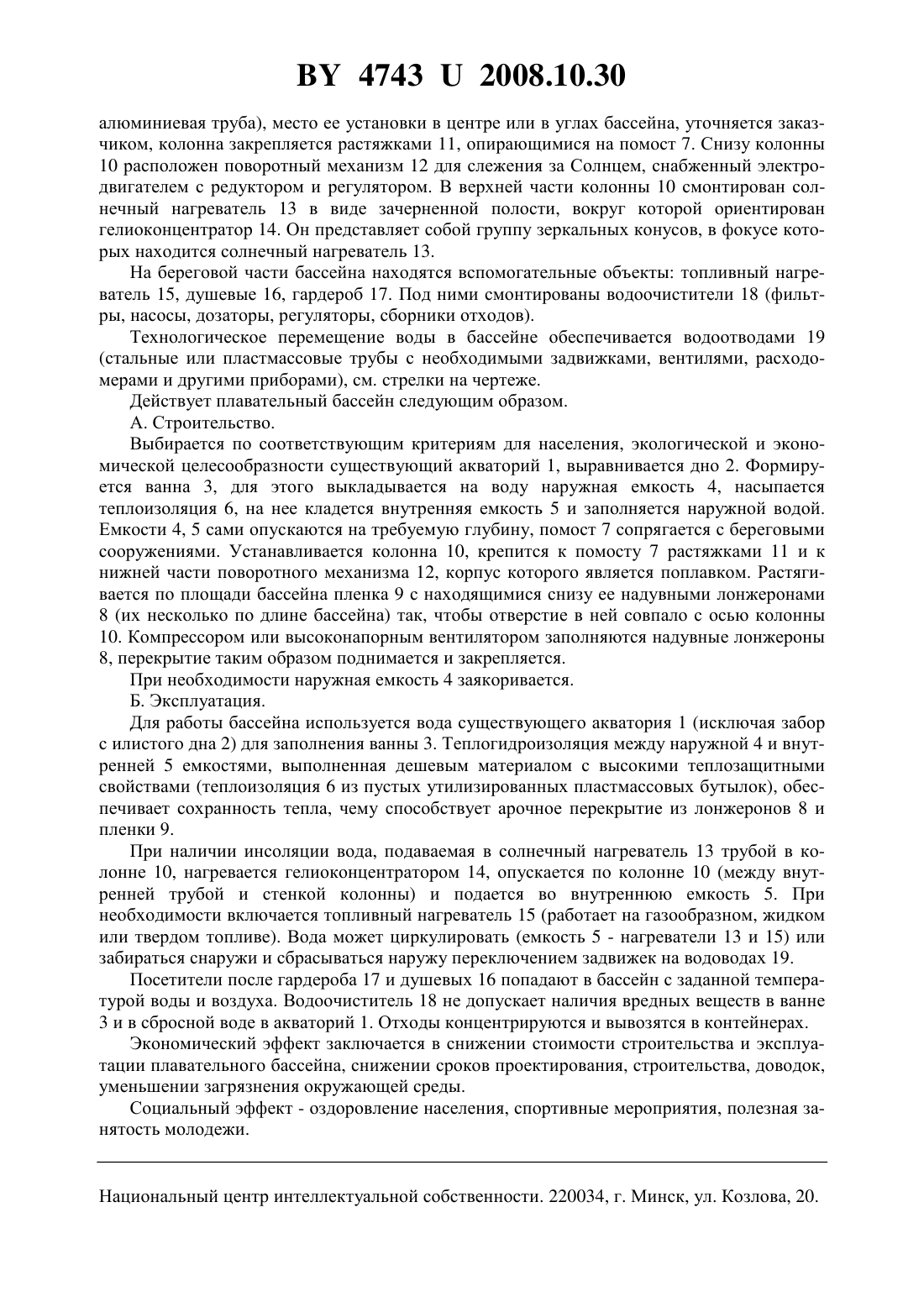

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Автор Северянин Виталий Степанович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Плавательный бассейн, состоящий из ванны с арочным перекрытием, гардероба, душевых, подогревателя воды, водоочистителя, отличающийся тем, что ванна изготовлена из наружной емкости и внутренней емкости, вложенных одна в другую с зазором между ними, заполненным теплоизоляцией, емкости смонтированы в существующем акватории,арочное перекрытие представляет собой пленку, уложенную на надувные лонжероны, подогреватель воды состоит из топливного нагревателя и соединенного с ним солнечного нагревателя, установленного на колонне с гелиоконцентратором и механизмом поворота. 47432008.10.30 2. Закрытый бассейн для плавания с ванной 5021 м Каталог типовых проектов спортивных сооружений. - Госуд. Ин-т по проектированию спортивных сооружений ГИПРОСПОРТ (союз спортивных обществ и организаций СССР). - Москва, 1959. -7656. - С. 161. Плавательный бассейн относится к строительству и может быть использован как физкультурно-оздоровительное сооружение массового посещения. Известны 1 плавательные бассейны, состоящие из водяных ванн различной величины и конфигурации, они представляют собой емкость, оформленную соответствующими устройствами гидроизоляции, стенками, помостами. Недостаток аналога - отсутствие тепловой защиты, при увеличении размеров резко вырастает стоимость сооружения. Известны 2 закрытые бассейны для плавания, защищенные от внешней среды строительными конструкциями. Прототип состоит из ванны, расположенной в строительном углублении. Ванна изготовлена из бетонных элементов и опирается на комплекс колонн. Ванна по периметру имеет ограждающие стены, а сверху - арочное перекрытие из бетонных конструкций. Рядом с ванной расположены вспомогательные помещения гардероб,душевые, подогреватели воды, очистители сброса. Недостатки прототипа большой объем грунтовых работ при сооружении, сложность и большое количество строительных конструкций, требование подачи внешней теплоты для поддержания температурного режима,питание от городской водонагревательной сети. Как следствие - высокая цена строительства, эксплуатации, оплаты посещения бассейна. Цель настоящей полезной модели - отказаться от дорогих строительных работ и конструкций, уменьшить потребление теплоты и воды от городских источников. Технический результат - плавательный бассейн массового посещения благодаря низкой стоимости его возведения и эксплуатации, т.е. решается и важная социальная проблема оздоровления населения и занятости молодежи. Это достигается тем, что плавательный бассейн содержит ванну с арочным перекрытием, гардероб, душевые, подогреватель воды, водоочиститель, ванна изготовлена из наружной и внутренней емкостей, вложенных одна в другую с зазором между ними,заполненным теплоизоляцией, емкости смонтированы в существующем акватории, арочное перекрытие представляет собой пленку, уложенную на надувные лонжероны, подогреватель воды состоит из топливного нагревателя и соединенного с ним солнечного нагревателя, установленного на колонне с гелиоконцентратором и механизмом поворота. В отличие от других типов бассейнов заявляемый можно назвать наплавной бассейн. На чертеже изображен поперечный разрез по предлагаемому плавательному бассейну,где обозначено существующий акваторий - 1, дно - 2, ванна - 3, наружная емкость - 4,внутренняя емкость - 5, теплоизоляция - 6, помост - 7, надувной лонжерон - 8, пленка - 9,колонна - 10, растяжки - 11, поворотный механизм - 12, солнечный нагреватель - 13, гелиоконцентратор - 14, топливный нагреватель - 15, душевые - 16, гардероб - 17, водоочиститель - 18, водоводы - 19. Плавательный бассейн монтируется в существующем акватории 1, естественном или искусственном (реки, озера, пруды, бездействующие зимой бассейны различного назначения), дно 2 которых почти не требует особой строительной подготовки, только выравнивание по требуемой глубине. Объем ванны 3 образуют наружная емкость 4 - это пленочный параллелепипед, внутрь которого вложена внутренняя емкость 5 такой же конструкции предварительно между ними рассыпана теплоизоляция 6 (это могут быть пустые бросовые пластмассовые бутылки). Емкости 4, 5 закрепляются к помосту 7,имеющему каркас, перила, поручни, лестницы и т.п. К помосту 7 прикреплены надувные лонжероны 8, покрытые сверху пленкой 9 на всю длину бассейна. Надувные лонжероны 8 и пленка 9 являются арочным перекрытием. Сквозь пленку 9 проходит колонна 10 (это 2 47432008.10.30 алюминиевая труба), место ее установки в центре или в углах бассейна, уточняется заказчиком, колонна закрепляется растяжками 11, опирающимися на помост 7. Снизу колонны 10 расположен поворотный механизм 12 для слежения за Солнцем, снабженный электродвигателем с редуктором и регулятором. В верхней части колонны 10 смонтирован солнечный нагреватель 13 в виде зачерненной полости, вокруг которой ориентирован гелиоконцентратор 14. Он представляет собой группу зеркальных конусов, в фокусе которых находится солнечный нагреватель 13. На береговой части бассейна находятся вспомогательные объекты топливный нагреватель 15, душевые 16, гардероб 17. Под ними смонтированы водоочистители 18 (фильтры, насосы, дозаторы, регуляторы, сборники отходов). Технологическое перемещение воды в бассейне обеспечивается водоотводами 19(стальные или пластмассовые трубы с необходимыми задвижками, вентилями, расходомерами и другими приборами), см. стрелки на чертеже. Действует плавательный бассейн следующим образом. А. Строительство. Выбирается по соответствующим критериям для населения, экологической и экономической целесообразности существующий акваторий 1, выравнивается дно 2. Формируется ванна 3, для этого выкладывается на воду наружная емкость 4, насыпается теплоизоляция 6, на нее кладется внутренняя емкость 5 и заполняется наружной водой. Емкости 4, 5 сами опускаются на требуемую глубину, помост 7 сопрягается с береговыми сооружениями. Устанавливается колонна 10, крепится к помосту 7 растяжками 11 и к нижней части поворотного механизма 12, корпус которого является поплавком. Растягивается по площади бассейна пленка 9 с находящимися снизу ее надувными лонжеронами 8 (их несколько по длине бассейна) так, чтобы отверстие в ней совпало с осью колонны 10. Компрессором или высоконапорным вентилятором заполняются надувные лонжероны 8, перекрытие таким образом поднимается и закрепляется. При необходимости наружная емкость 4 заякоривается. Б. Эксплуатация. Для работы бассейна используется вода существующего акватория 1 (исключая забор с илистого дна 2) для заполнения ванны 3. Теплогидроизоляция между наружной 4 и внутренней 5 емкостями, выполненная дешевым материалом с высокими теплозащитными свойствами (теплоизоляция 6 из пустых утилизированных пластмассовых бутылок), обеспечивает сохранность тепла, чему способствует арочное перекрытие из лонжеронов 8 и пленки 9. При наличии инсоляции вода, подаваемая в солнечный нагреватель 13 трубой в колонне 10, нагревается гелиоконцентратором 14, опускается по колонне 10 (между внутренней трубой и стенкой колонны) и подается во внутреннюю емкость 5. При необходимости включается топливный нагреватель 15 (работает на газообразном, жидком или твердом топливе). Вода может циркулировать (емкость 5 - нагреватели 13 и 15) или забираться снаружи и сбрасываться наружу переключением задвижек на водоводах 19. Посетители после гардероба 17 и душевых 16 попадают в бассейн с заданной температурой воды и воздуха. Водоочиститель 18 не допускает наличия вредных веществ в ванне 3 и в сбросной воде в акваторий 1. Отходы концентрируются и вывозятся в контейнерах. Экономический эффект заключается в снижении стоимости строительства и эксплуатации плавательного бассейна, снижении сроков проектирования, строительства, доводок,уменьшении загрязнения окружающей среды. Социальный эффект - оздоровление населения, спортивные мероприятия, полезная занятость молодежи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
